BRUGSANVISNING 25-8844 Biltema

Spænding: 12/24 V DC

Strømstyrke: 6 A

Sikring: 4-6-8-10 A

Mål: 131 x 100 mm

Hulskæring: 107 x 72 mm

  1. Lav hul ved hjælp af skabelon.
  2. Tilslut (+) fra batteri til (+) strømliste.
  3. Slut strømliste (-) til klemrækken.
  4. Tilslut (+) fra ønsket strømforbruger til ønsket afbryders (+) fladstik.
  5. Slut (-) fra resp. strømforbruger til klemrækken.
  6. Slut (-) fra batteri til klemrækken.
  7. Fastgør afbryderpanelet med skruer (medfølger).

EL-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

Biltema 25-8844 - EL-affald - 1

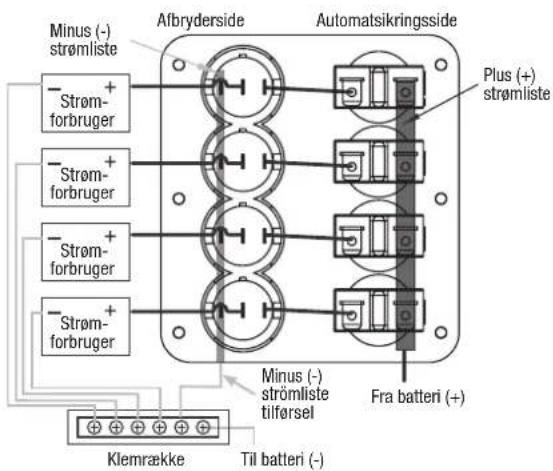

ELDIAGRAM
Minus (-) strømliste - Strøm- forbruger - Strøm- forbruger - Strøm- forbruger - Strøm- forbruger Afbryderside Automatsikringsside Plus (+) strømliste Klemrække Til batteri (-) Minus (-) strømliste tilførsel Fra batteri (+)

131 mm 57, 5 mm 57, 5 mm 100 mm 84 mm 72 mm 107 mm
