BRUGSANVISNING ENT.CXD.H-525-25 ENTES
CXD.H Serisi
Datasheet


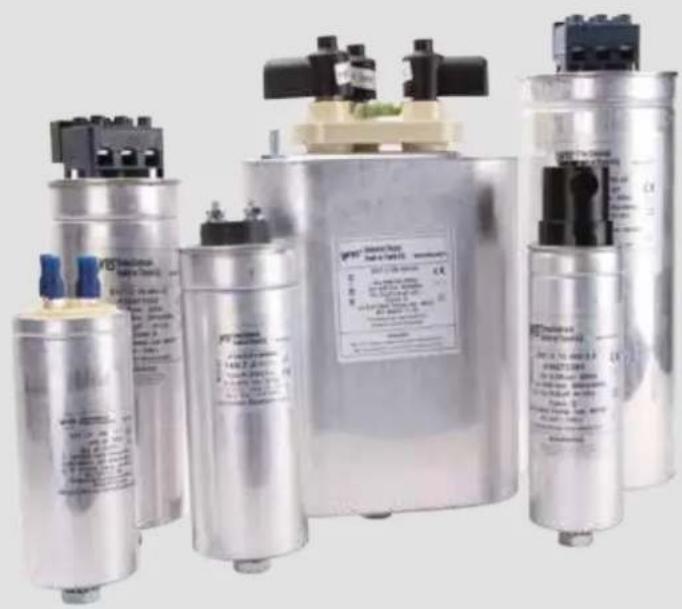

Collection of metallic industrial cylindrical tanks with various ports and control components, no visible text or labels.| Un(V) | Qn(kVAr) | In(A) | Cn(μF) | DxH(mm) | Pcs x box | Boyut Ağırlık (kg) |
| 400 10 | 14,4 | 3x 66 | 75x255 | 6 | F | |
| 12,5 | 18,0 | 3x83 | 75x255 | 6 | F | |
| 15 | 21,7 | 3x99 | 85x255 | 6 | F | |
| 20 | 28,9 | 3x133 | 90x255 | 6 | F | |
| 25 | 36,1 | 3x166 | 116x255 | 4 | H | |
| 30 | 43,3 | 3x199 | 116x255 | 4 | H | |
| 450 10 | 12,8 | 3x 52 | 75x165 | 6 | F | |
| 12,5 | 16,0 | 3x 65 | 75x255 | 6 | F | |
| 15 | 19,2 | 3x 79 | 85x255 | 6 | F | |
| 20 | 25,7 | 3x 105 | 90x255 | 6 | F | |
| 25 | 32,1 | 3x 131 | 100x255 | 6 | G | |
| 30 | 38,5 | 3x 157 | 116x255 | 4 | H | |
| 525 10 | 11 | 3x 38 | 75x255 | 6 | F | |
| 12,5 | 13,7 | 3x 48 | 75x255 | 6 | F | |
| 15 | 16,5 | 3x 58 | 85x255 | 6 | F | |
| 20 | 22,0 | 3x 77 | 90x255 | 6 | F | |
| 25 | 27,5 | 3x 96 | 100x255 | 6 | G | |
| 30 | 33,0 | 3x 115 | 116x255 | 4 | H |
| CXD.H Serisi Datasheet | |
| Güç Aralığı 10 - 30 kVAr | |
| Gerilim Aralığı 400 - 550 V | |
| Ölçülen frekans 50 Hz/60 Hz | |
| Kapasitans toleransi -5 +10% | |
| Görev Süreklii | |
| Dielektrik kayıpları ≤ 0.2 W/kVAr | |
| Ortalama çalışma süresi 130.000 hrs | |
| Maks dV/dt 50 V / | s |
| Sıcaklık sınıfı -25/D | |
| Maksimum aşırı yük In 3 x I | n |
| Maksimum ani akım | 100 l_n |
| Klemensler Vidalı kıskaçlar | |
| Koruma derecesi | IP20 (IP54 istek üzerine) |
| İç bağlantı | Delta |
| Deşarj direnci | İç (60'dan sonra 50V) |
| Emprenye malzemesi | Reçine |
| Yükseklik | ≤ 4000 m s.l.m. |
| Depolama Sıcaklığı | -40 +80 °C |
| Klemensler arasında test voltajı (AC) | 2,15 Un x 2s |
| Terminaller ve kılıf arasındaki test voltajı | 3kV x 10" (UN≤660V) |
| Standartlar | IEC 831 - 1/2 |
| Onaylar | UL |
| Nem kategorisi | DIN 40040 F |
| Kendiliğinden sönen | UL 492 |
| Titreşim direnci | IEC 60068-2-6 |
| Sabitleme vidası | M12 |
| Kılıf malzemesi | Alüminyum |
| Aşırı basınç bağlantısının kesilmesi | 20mm uzama |
| Klemensler ve vida Sabitleme torku | |
| Vidalı klemensler 1.5 Nm | |
| M12 vida 10 Nm | |

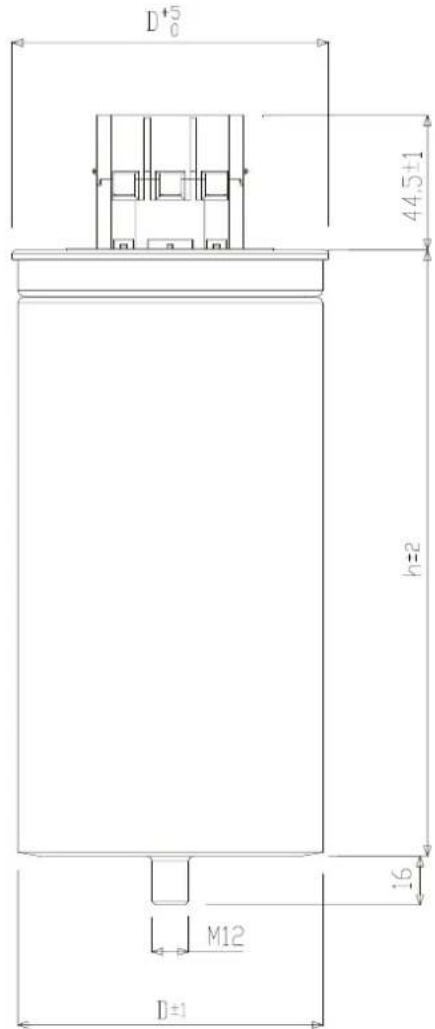

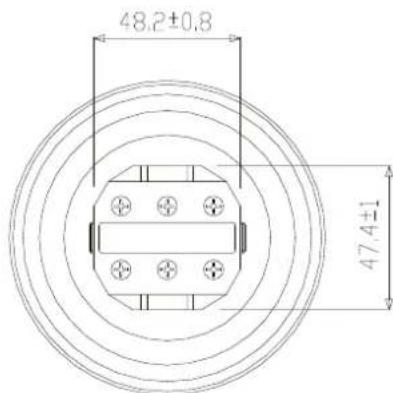

| Boyutlar |
| Aşağıdaki tabloya bakın |
