BRUGSANVISNING 30-045 Biltema

Spil med maks. arbejdsbelastning på 920 kg til bådvogne med mere. Fremstillet af stål med reduktionsgear og spærre. Beskyttelseskappe af plast over gearhuset. Lynkobling til spilhåndsvinget, så det hurtigt kan fl yttes mellem udvekslingerne.

TEKNISKE DATA

Trækkraft .....920 kg

Udveksling .....4:1/8:1

30-045 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Med 50 mm x 7,6 m

bånd og krog

30-046 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Med 5,6 mm x 15 m

wire og krog

OBS! Læs denne manual omhyggeligt inden montering og brug.

ADVARSEL!

• Spillet må kun bruges som optræksspil.
• Slip aldrig håndsvinget, hvis spillet er belastet, og spærren er frigjort. I så fald vil håndsvinget snurre rundt ukontrollabelt og kan forårsage skade.
• Der genereres store kræfter ved brug af spillet, og det medfører store sikkerhedsrisici. Lad derfor kun personer, som har erfaring med betjening af spillet, anvende det.

GENERELT

• Kontrollér, at spillets underlag er stærkt nok til at modstå maksimal trækkraft.
• Maksimal trækkraft er beregnet med en omgang wire eller bånd på spiltromlen. Jo mere wire eller bånd, der er på tromlen, jo mindre kan spillet belastes.
• Ved brug af wire eller bånd skal der altid ligge et par omgange på tromlen for at opnå tilstrækkelig friktion.
• Lad aldrig wiren eller bändet rulle helt ud under brugen.
• Hold altid wiren eller båndet stramt og vinkelret på tromlen.
• På spil med frikoblingsspærre skal spærren altid være aktiveret, når spillet er i brug.

KONTROL OG VEDLIGEHOLDELSE:

• Alle bevægelige dele, såsom tandhjul, spærrehjul og håndsvingsmekanisme, skal holdes rene og smøres med fedt for sikker drift og lang levetid.
• Delene er behandlet til at modstå saltvand m.m. Ikke desto mindre skal man sørge for at holde spillet rent for ætsende stoffer.
• Brug ikke beskadiget wire eller bänd.
• Hold hænderne på afstand af bevægelige dele under brugen.

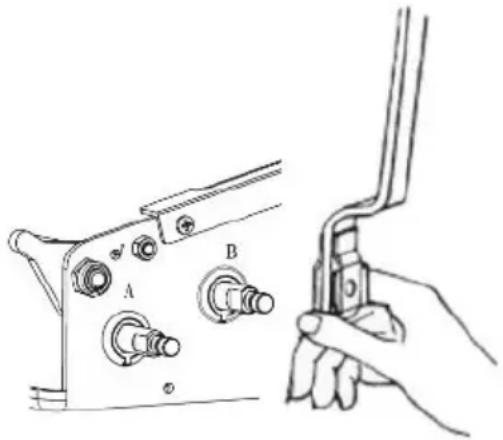

SPILLET HAR TO UDVEKSLINGER

Håndsvinget monteret på aksel A, udveksling 8:1. Håndsvinget monteret på aksel B, udveksling 4:1.

• Sæt wiren i det udskårne hul i tromlen, fi gur A.
• Fastgør wires ende ved hjælp af den medfølgende wirelås, fi gur B.
• Stræk wiren ud, og rul den op på tromlen, fi gur C.

OBS! Lad aldrig wiren være rullet helt ud under be- lastning. Lad altid et par omgange wire være tilbage på tromlen for bedre friktion og sikkerhed.

FASTG∅RELSE AF BÅND TIL SPILTROMLEN

• Løsn skruerne, og fjern beskyttelseskappen.
• Før båndet gennem spillet, og fastgør det til tromlen ved hjælp af stagbolt og låsemøtrik, fi gur D.
• Stræk båndet ud, og rul det op på tromlen, fi gur E.
• Sæt beskyttelseskappen på igen, og skru den fast, fi gur F.

OBS! Lad aldrig båndet være rullet helt ud under be- lastning. Lad altid et par omgange bånd være tilbage på tromlen for bedre friktion og sikkerhed.
