BRUGSANVISNING 24-6912 Biltema
Trinnløs tilt: ....-5 til +10 grader
Bredde:....228 mm
Høyde:....228 mm
Tykkelse:....48 mm
| 1 1 TV-feste | ||
| 2 2 Låseskrue | ||
| 3 1 Veggplate | ||
| 4 4 M4 x 12 mm skrue | ||
| 5 4 M5 x 12 mm skrue | ||
| 6 4 M6 x 12 mm skrue | ||
| 7 4 M8 x 16 mm skrue | ||
| 8 4 Skive | ||
| 9 3 Lang skrue (medfølger ikke) | ||
| 10 3 Betongpugg (medfølger ikke) | ||
| 11 3 Skive til lang skrue (medfølger ikke) | ||
MONTER FESTET I TRESTENDERE

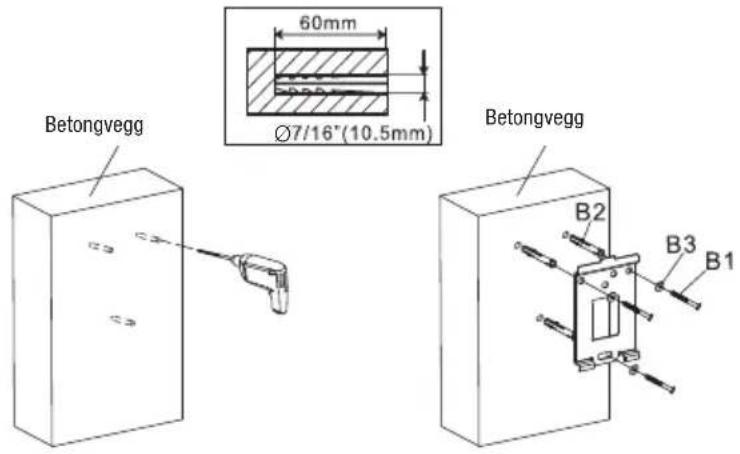

MONTER FESTET PÅ BETONGVEGG
MONTERE FESTE PÅ TV-EN
MONTERE TV-EN PÅ VEGGPLATEN
SEINÄKIINNIKE 10-43"
TEKNISET TIEDOT
Passer til fl adskærms-TV
Afstand til væg: .....48 mm
Trinløs tiltfunktion: .....-5 - +10 grader.
Bredde:....228 mm
Højde:....228 mm
Tykkelse:....48 mm
Ledningsholder på beslaget til let at samle ledning-erne
ADVARSEL! Dette produkt er udviklet til montering på vægge med træregler eller på massive beton-vægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig den maksimale belastning.
OBS! Dette produkt må kun anvendes indendørs.
Udendørs brug kan føre til produkt- eller person-skade.
ADVARSEL!
Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!
- Sørg for, at disse instruktioner læses omhyg- geligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
- Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
- Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom, personer eller dødsfald.
| 1 1 TV-holder | ||
| 2 2 Låseskrue | ||
| 3 1 Vægplade | ||
| 4 4 M4 x 12 mm skrue | ||
| 5 4 M5 x 12 mm skrue | ||
| 6 4 M6 x 12 mm skrue | ||
| 7 4 M8 x 16 mm skrue | ||
| 8 4 Skive | ||
| 9 3 Lang skrue (medfølger ikke) | ||
| 10 3 Plug til beton (medfølger ikke) | ||
| 11 3 Skive til lang skrue (medfølger ikke) | ||
MONTERING AF HOLDER PÅ TRÆBJÆLKE
MONTERING AF HOLDER PÅ BETONVÆG
MONTERING AF HOLDER PÅ TV-APPARAT
MONTERING AF TV PÅ VÆGPLADEN
