BRUGSANVISNING CMCR-1360 Yamazen

Yamazen CMCR-1360 - 1

YAMAZEN

文庫本ラック

CMCR-1360

品質表示

●外形寸法：縦59.5×奨行17.0×高さ134.0(cm) ●甲板の表面材：プリント紙化粧パーティクルボード

●構造部材：[本体]プリント紙化軸パーティクルボード プリント紙化軸繊維板

MADE IN INDONES A

ご注意組立前にご準備ください

Line drawing of a multi-tiered shelf cabinet (no text or symbols)

《完成イメージ回》

組み立て説明書内で出てくるマークの説明

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 1

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 2

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 3

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 4

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 5

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 6

Yamazen CMCR-1360 - 組み立て説明書内で出てくるマークの説明 - 7

大型商品や大きい型材の範み立て等で、1人では範み立てにくかったり複数人を要する作業工程です。

組み立てる場合のポイントとなる補足説明です。

組み立てる場合の禁止事項を表わしています。

組み立てる場合に必要な材料や工具を表わしています。

[接着剤]…木ダボの入る六に充分に注入してください。

ドライバー…ネジに対し、歪直にもみ込んでください。

ゴムハンマー…羽材同士が入りにくい場合や商品が囲い場合は 雑誌やあて布を敷いて使用してください。

付属部品

51本体用ネジ28
52ネジ隠しシール28
53転倒防止ベルト2

■部品明細

Yamazen CMCR-1360 - ■部品明細 - 1
① 天板／底板共用 2枚

Yamazen CMCR-1360 - ■部品明細 - 2
③ 侧板 2枚

Yamazen CMCR-1360 - ■部品明細 - 3
② 固定棚 5枚

Yamazen CMCR-1360 - ■部品明細 - 4
④ 背板 6枚

Y 节斯破裂·転載禁止 12.01

Yamazen CMCR-1360 - ■部品明細 - 5

Yamazen CMCR-1360 - ■部品明細 - 6
YAMAZEN

文庫本ラック CMCR-1360

1
側板に天板／底板共用・固定棚を取り付けてください。
Yamazen CMCR-1360 - 文庫本ラック CMCR-1360 - 1

① 天板/底板共用 ② 固定棚 ③ 侧板 ④ 固定棚 ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉠0

3
側板を取り付けてください。
Yamazen CMCR-1360 - 文庫本ラック CMCR-1360 - 3

Yamazen CMCR-1360 - 文庫本ラック CMCR-1360 - 4

付けてください。 ③ 側板

Yamazen CMCR-1360 - 文庫本ラック CMCR-1360 - 6

2-2

2
本体を横にして、ミゾに沿って背板を差し込んでください。

4
本体を静かに起こし、ネジ止め箇所にネジ隠しシールを貼ってください。 最後に設置する壁面と本体の天板裏面に転倒防止ベルトを取り付けてください。
Yamazen CMCR-1360 - 文庫本ラック CMCR-1360 - 8

転倒防止ベルトを取り付ける際は、同封の別紙をご参照ください。
Isometric line drawing of a multi-tiered rectangular prism with no text or symbols

転倒防止ベルト 付属ネジ大 付属ネジ小

⑤ 無新塗製・転載禁止 12.01

転倒防止セット(ベルト・ネジ)の取り付け方法

取り付けの際は、必ず下記の取り付け方法に従って商品を固定させてください。

転倒防止ベルト 2枚

付属ネジ[長] 2本

付属ネジ[短] 2本

Technical line drawing of a metal bracket with four screws (no text or symbols)

① 組み立てた家具本体の各部にゆるみにないことを確認してください。図のように本体の裏側の両端に転倒防止ベルトを本体後ろ側より付属のネジ[短]で取り付けてください。

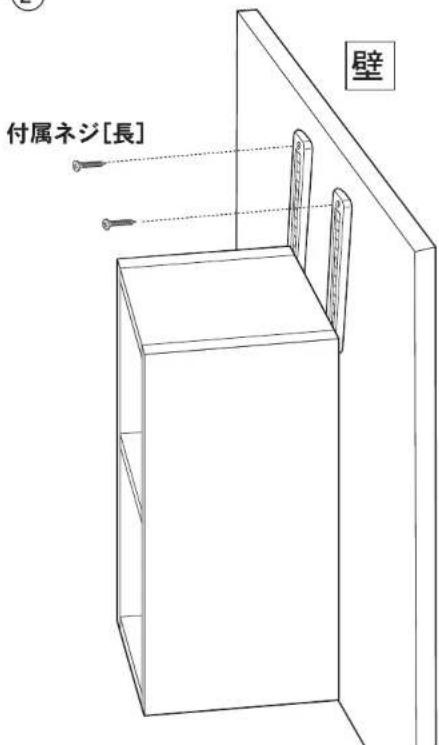

② 取り付けた転倒防止ベルトの上部を付属のネジ[長]で壁に取り付けてください。

本体後ろ側より見た図
付属ネジ[長] ② 転倒防止ベルト ① 付属ネジ[短] 壁

① 転倒防止ベルト 付属ネジ[短] 家具

②
付属ネジ[長] 壁

柱・鴨居等のしっかりした木部に付属のネジを使って締め付けてください。
家具・壁へは、必ず芯材のある所に取り付けてください。
※鉄筋構造などこの取り付けにあてはまらない場合がございますので、居住している壁面の構造をご確認ください。

Illustration of two hands holding a wall with a textured surface and a horizontal panel (no text or symbols)

芯材 空間 芯材

芯材の木部に 当たるように して付属ネジ で締め付けて ください。 ○ 付属ネジ × 空間 芯材

当製品につきましてご不明な点がございましたら右記までご連絡ください。

消費者窓口 フリーダイヤル

0120-069-060

■AM9:00\~PM5:30 土・日・祝除<

発売元：株式会社 山善

〒550-8660 大阪市西区立売堀2-3-16
