■ 電星移動でない際内で、高が水平な軸車に適用してください。 ■ 以下の側向重の範囲内にてご使用ください。 全体的壁重50kg

コンパクトデスク

取り扱い・組み立て説明書

NOPE-7045

この度は、当製品をお買い上げいただき誠にありがとうございます。使用前に、この取扱説明書を最後までお読みのうえ正しい使い方で末永くご愛用ください。この取扱説明書は組み立て後も捨てずに、大切に保管しておいてください。

品質表示

●外形寸法(内) 喻70×奥行45×高さ72(cm)
甲板の高さ：72cm
●構造部材 本体 合成機能化転バーティクルボード(メラミン機能)
フレーム：金属（スプール）
●甲板の表面材 合威脂酸化曲バーティクルボード(メラミン樹脂)
●表 直 加 工 フレーム: エポキシ機能装

MADE IN CHINA

部品明細

■組み立てる前に部品が着っている事を依頼ください。

(B)ウッド側板

(C)天板

NOPE-7045

組み立て方法

■電動ドライバーはご使用にならないでください。

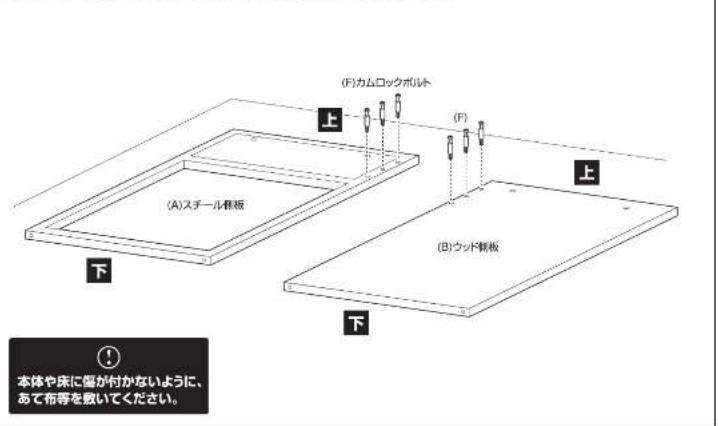

1 スチール側板とウッド側板に、カムロックボルトを取り付けます。

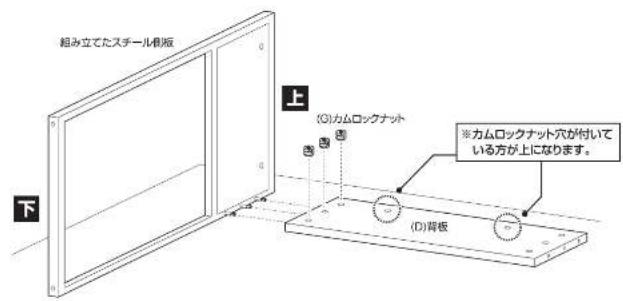

2 組み立てたスチール側板に背板を取り付けます。

① カムロックの取り付け方法に関しては、P.6の[カムロックの取り付け方法]をご覧ください。

組み立て方法

■ 電動ドライバーはご使用にならないでください。

3 組み立てた本体にウッド側板を取り付けます。

① カムロックの取り付け方法に関しては、P.6の【カムロックの取り付け方法】をご覧ください。

5 天板を裏返し、カムロックボルトとダボを取り付けます。

4 組み立てた本体にアジャスターを取り付けます。

6 組み立てた本体を起こし、天板を取り付けます。

カムロックの取り付け方法に関しては、P.6の【カムロックの取り付け方法】をご覧ください。

NOPE-7045

組み立て方法

■電動ドライバーはご使用にならないでください。

7 組み立てた本体を起こし、各部にゆるみが無い事を確認します。
! 本体の上下を元に戻してください。

① 無粉胶装瓶藏禁止 20'05

カムロックの取り付け方法

■カムロックとは

ボルトをナットに差し込み、ナットをドライバー等で締め付ける事によりお互いをかみ合わせ取り付ける方法です。

【カムロックの基本構造】

【ボルトの差し込み】

【ナットのはめ込み】

取り付ける板同士を水平にし、「ナット」の くが「ボルト」の方に向くように してはめ込んでください。

カムロック

【カムロックの締め方】

■カムロックナットをマイナスドライバーで時計回りに固くなるまで締め付ける。

本来の用途以外の使い方はしないでください
異常が生じたまま使用しないでください
踏み台代わりに 使用しないでく ださい
偏った荷重や過度な荷重は掛けないでください
物品をのせたまま移動を行わないでください
製品にぶら下がったりしないでください
熱い鋼やヤカン等を置かないでください
直射日光や高温多湿な場所に設置しないでください
ストーブ等の火気の近くには設置しないでください
分解・改造はしないでください
製品にぐらつき 巽音、ゆるみが 生じたまま使用 しないでください。
開梱の際は換気に十分注意してください
各部の組み立てがきっちりなされている事をご確認の上でご使用ください
蒸気・熱によって変形・変色の原因になりますのでスライド棚は引き出してご使用ください
お子様が乗ったり、押したり、遊んだりしないように注意してください
水平な場所に設置してください
定期的にポルト・ネジ類を締め直してください
お手入れにはか たく絞ったタオ ル等をお使いく ださい
水気のものをこぼしたらすぐに拭き取ってください
お客様のお取扱いの不注意による破損等の補償はいたしかねます

廃棄する際は居住地域の処理法に従ってください

本組立説明書を許可無く転載することは禁止しております

NOPE-7045

取扱い・組立説明書は大切に保管してください

この度は、弊社商品をお買い上げいただき誠にありがとうございます。

1. 製品購入後すみやかに、部品・部材を確認してください。不足及び不具合があった場合は、部品・部材の発送、不具合品の交換対応させていただきます。
2. 以下に該当する場合には、1の適用はできませんので予めご了承ください。

(1)取扱い・組み立て説明書、製品ラベルなどの記載に反するお取り扱いによる故障または損傷。
(2)ご購入後の設置場所の移動やご使用中における落下・衝撃などに起因する故障または損傷。
(3)保管上の不備及び手入れの不備による故障または損傷。
(4)ご使用上の誤りあるいは不当な改造や修理に起因する故障または損傷。
(5)ご使用の経年による消耗品の損傷。
(6)火災・地震・落雷その他天変地異あるいは外部要因の異常に起因する故障または損傷。
(7)オークションなどの個人間売買を含む中古販売による製品。

当製品につきまして ご不明な点がございました ら右記までご連絡ください。

■AM9.00-PM5.30 土日祝祭 発充元：株式会社 山唐 家庭債団事業部 〒50 6860 大阪市大阪市西区立和町17245号

※故障及びお問い合わせは、お買い求められました販売店までお申し付けください。 ※商品の仕様は予告なく変更する事があります。
