BRUGSANVISNING 87-1005 Biltema

  1. Rens hullet ordentlig.

2. Rens hu

Biltema 87-1005 - 2

  1. Monteringen er ferdig.

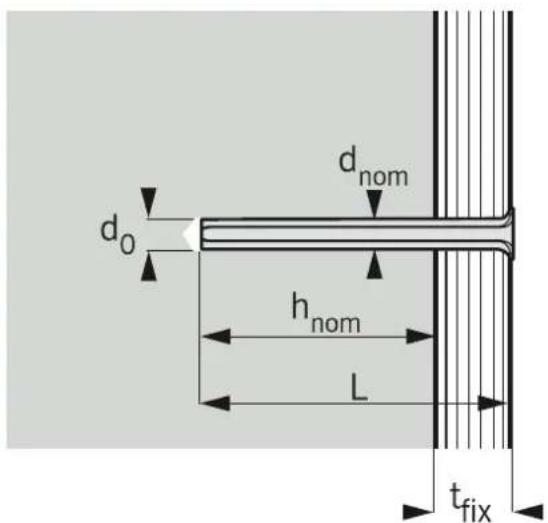

d₀ dₙₒₘ hₙₒₘ L tₓᵢₓ

◆ Anbefalt bæreevne er maksimum i betong ≥ C20/25 (B20).
Anbefalt bæreevne er maksimum for en enkel spiker i massiv murstein med en trykkfasthet på minimum 15 N/mm ^2 .

Sikkerhetsfaktoren ≥ 3 er iberegnet.

1 kN=kg.

Benevnelse Dimensjoner Montering Bæreevne
d_nom L t_fix d_o h_nom N_rec V_rec N_rec V_rec
Ekspansjons-spikerSpiker-diameter mmSpikerlengde mmByggdelens tykkelse (maks.) mmBordiameter mmSettedybde (min.) mmBetong 25 N/mm2Massiv murstein kl. 15
Anbefalt trekklast kN*Anbefalt tverrlast kN*Anbefalt trekklast kN*Anbefalt tverrlast kN*
5 x 2652665200,300,40--
5 x 50550305200,300,40--
6 x 3063036250,701,000,500,80
6 x 60660306300,701,000,500,80
6 x 80680506300,701,000,500,80
6 x 1006100706300,701,000,500,80
8 x 70870308401,001,300,801,10
8 x 90890508401,001,300,801,10
8 x 1108110708401,001,300,801,10
8 x 1308130908401,001,300,801,10

PIKANAULA

Metalbefæstelse til montage af f.eks. regler, fundamenter, taginddækninger og rørophæng i massive materialer som beton, natursten, mursten etc. Af hærdet fjederstål, elforzinket mindst 5 µm.

SÅDAN G∅R DU:
Biltema 87-1005 - PIKANAULA - 1

  1. Bor et hul gennem em- net og ind i underlaget

MONTERING AF EKSPANSIONSS∅M

  • er nemt og hurtigt.
  • giver en brandhæmmende montering.
  • gør det nemt at forsænke sommet før spartling.

2. Rens hu

  1. Rens hullet omhyggeligt.

Biltema 87-1005 - MONTERING AF EKSPANSIONSS∅M - 2

  1. Slå et ekspansionssøm i.

Biltema 87-1005 - MONTERING AF EKSPANSIONSS∅M - 3

Biltema 87-1005 - MONTERING AF EKSPANSIONSS∅M - 4

  1. Monteringen er færdig.

d₀ dₙₒₘ hₙₒₘ L tₓᵢₓ

◆ Maks. anbefalet bæreevne i beton ≥ C20/25 (B20).
Maks. anbefalet bæreevne til ét som i massiv mursten med en trykstyrke på minimum er 15 N/mm ^2 .

Sikkerhedsfaktoren ≥ 3 er indregnet. 1 kN=kg.

Betegnelse Dimensioner Montering Bæreevne
d_nom L t_fix d_o h_nom N_rec V_rec N_rec V_rec
Ekspansions-somSømdiameter mmSømlængde mmEmnets tykkelse (maks.) mmBordiameter mmIndforings-dybde (min.) mmBeton 25 N/mm2Massiv mursten kl. 15
Anbefalet trækstyrke kN*Anbefalet tværstyrke kN*Anbefalet trækstyrke kN2Anbefalet tværstyrke kN°
5 x 2652665200,300,40--
5 x 50550305200,300,40--
6 x 3063036250,701,000,500,80
6 x 60660306300,701,000,500,80
6 x 80680506300,701,000,500,80
6 x 1006100706300,701,000,500,80
8 x 70870308401,001,300,801,10
8 x 90890508401,001,300,801,10
8 x 1108110708401,001,300,801,10
8 x 1308130908401,001,300,801,10
