BRUGSANVISNING 25-8063 Biltema
Niveauføler af rustfrit stål, der passer til samtlige instrumentfabrikater. Leveres komplet med monteringsflange og pakninger. Kan anvendes til både brændstof og vand.
MAERKNING
Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.
TEKNISKE SPECIFIKATIONER
Monteringshul: ..... 42–50 mm
Fylder: 33 mm over tanken
Måleområde: ..... 0–180 ohm (europæisk)
Tankdybde:....200–400 mm
Til 12-volts instrumenter
Isoleret og 2-polet
Må ikke bruges til septiktanke

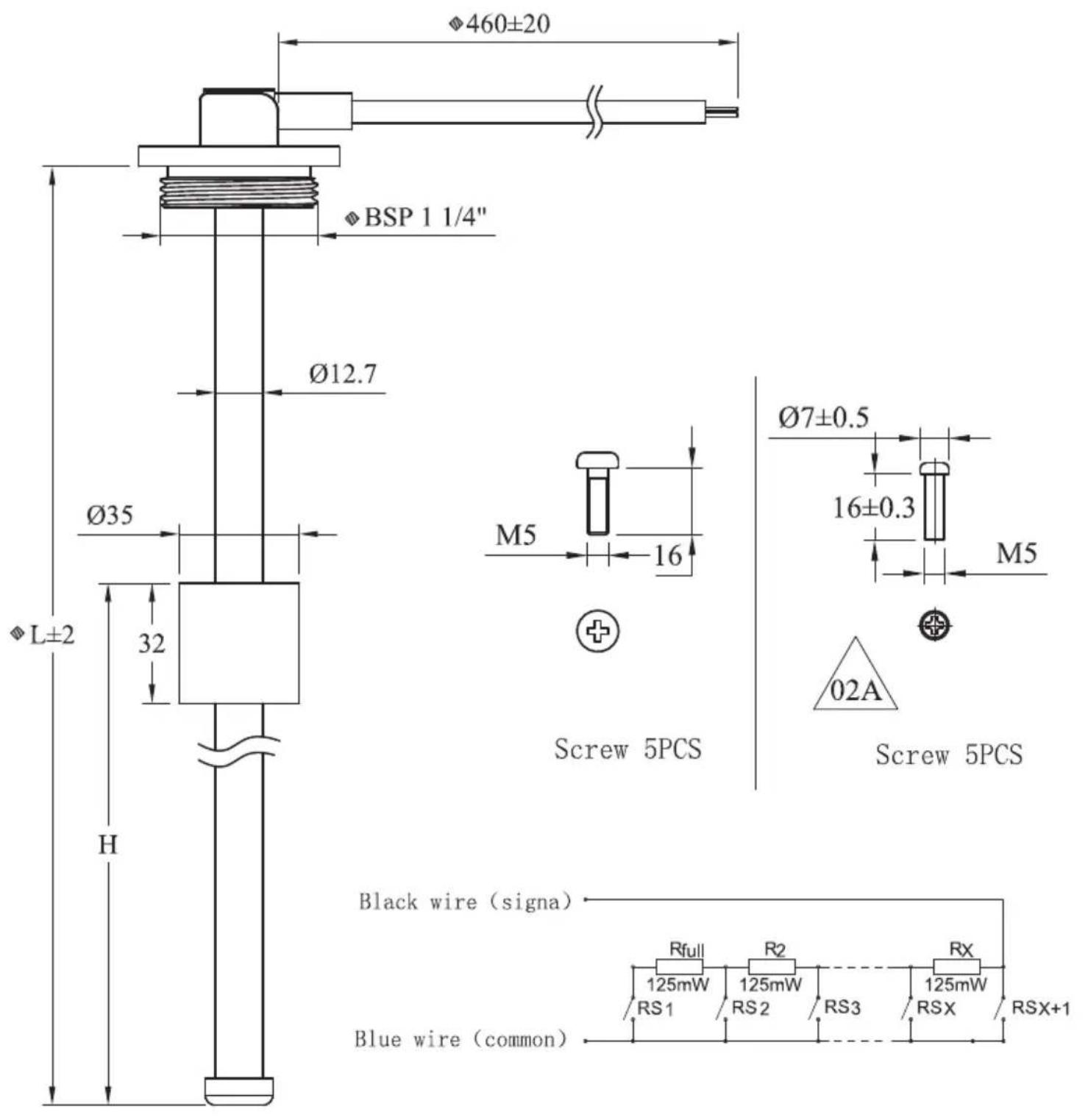

Monteringsflangen og pakningen fastgøres på toppen af tanken, og føleren skrues i.
Flangen og pakningen har to forskellige hulbilleder til fastgørelse af skruer.
LEDNINGSF∅RING
Tilslutning: Sort ledning til instrumentet, blå ledning til stel (-).
EL-AFFALD
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

