BRUGSANVISNING Amber Air S600 PFAFF

Læs alle anvisninger, før du tager denne symaskine i anvendelse.

Ved anvendelse af elektriske apparater skal grundlæggende sikkerhedsforanstaltninger altid overholdes, herunder følgende anvisninger:

Opbevar anvisningerne på et passende sted i nærheden af maskinen. Sørg for at videregive den, hvis maskinen overdrages til andre.

Dette apparat må kun anvendes af voksne. Dette apparat må, under tilsyn af en voksen, bruges af (i) børn mellem 8 og 12 år og af (ii) personer med nedsatte fysiske, sensoriske eller mentale evner eller med manglende erfaring og viden, hvis de er blevet vejledt eller instrueret i brugen af apparatet på en sikker måde og forstår de risici, der er forbundet med brugen af apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Maskinen er ikke et legetøj. Børn op til 8 år må ikke benytte maskinen.

FARE - MINIMER RISIKOEN FOR ELEKTRISK ST∅D:

- En symaskine må aldrig efterlades uden opsyn, når strømmen er tilsluttet. Stikkontakten, som maskinen er sluttet til, bør være let at komme til. Tag altid straks symaskinestikket ud af kontakten, når du er færdig med at bruge symaskinen, før den skal rengøres, og før du fjerner låg, smører delene, eller når du skal foretage andre af de servicejusteringer, der nævnes i betjeningsvejledningen.

ADVARSEL – MINIMER RISIKOEN FOR FORBRÆNDINGE BRAND, ELEKTRISK ST∅D ELLER PERSONSKADE:

- Symaskinen må ikke bruges som legetøj. Vær særligt opmærksom, hvis denne symaskine skal anvendes af eller i nærheden af børn.

- Denne symaskine må kun anvendes til det, den er beregnet til som beskrevet i denne vejledning. Brug kun det af producenten anbefalede tilbehør som anført i denne vejledning.

- Anvend aldrig denne symaskine, hvis ledningen eller stikket er beskadiget, hvis den ikke fungerer korrekt, hvis den er blevet tabt eller er beskadiget, eller hvis den har været i vand. Returner symaskinen til nærmeste autoriserede forhandler eller servicecenter til eftersyn, reparation og elektrisk eller mekanisk justering.

- Symaskinen må ikke anvendes, hvis ventilationsåbningerne er blokerede. Sørg for, at ventilationsåbningerne på symaskinen og fodpedalen er fri for ophobninger af fnug, støv og løse stofstykker.

- Hold fingrene væk fra alle roterende dele. Der skal udvises særlig agtpågivenhed i området omkring symaskinenålen.

- Brug altid den rigtige stingplade. Brug af en forkert plade kan få nålen til at knække.

- Brug ikke bøjede nåle.

- Undgå at trække eller hive i stoffet under syning, da dette kan få nålen til at bøje, så den knækker.

- Brug sikkerhedsbriller.

- Sluk for symaskinen ("0"), när du foretager justeringer i nälecområdet som f.eks. trädning af nålen, udskiftning af nålen, ilægning af spolen eller udskiftning af trykfod osv.

- Du må ikke tabe eller indsætte genstande i åbningerne på maskinen.

• Symaskinen må ikke anvendes udendørs.
• Brug ikke maskinen i områder, hvor der sprayes med aerosolprodukter, eller hvor der bruges ilt.
• Når du skal afbryde strømmen, skal du sætte alle betjeningsknapper i slukket position ("0") og derefter tage stikket ud af stikkontakten.
• Træk ikke stikket ud af stikkontakten ved at trække i ledningen. Træk altid i stikket og aldrig i ledningen, när du tager stikket ud.
• Fodpedalen bruges til betjening af maskinen. Undgå at placere andre genstande på fodpedalen.
• Maskinen må ikke bruges, hvis den er våd.
• Hvis LED-lampen er beskadiget eller ødelagt, skal den udskiftes af producenten eller dennes serviceleverandør eller en tilsvarende kvalificeret person for at undgå fare.
• Hvis ledningen til fodpedalen er beskadiget, skal den udskiftes af producenten eller dennes serviceleverandør eller en tilsvarende kvalificeret person for at undgå fare.

Kun for overlockmaskiner:

- Betjen aldrig maskinen uden et korrekt monteret skære-dæksel eller cover-sømbord.

GEM DISSE ANVISNINGER.

INDHOLDSFORTEGNELSE

Før Du Bruger Din Maskine for Første

Gang....9

Monter Trådholderen 9

Monter Teleskop Trådstativet....10

Opsamlingsbakke....10

Knæløft 10

Frontdæksel 11

Sybord / Friarm......11

Monter Forlængerbordet......11

Skift mellem Skærecover A og

Coversømsbord B 12

Trykfodsløfter 12

Udskiftning af Trykfoden 12

Nåleinformation 13

Kontroller Nålene 13

Udskiftning af Nålene....13

Position af Overkniv....14

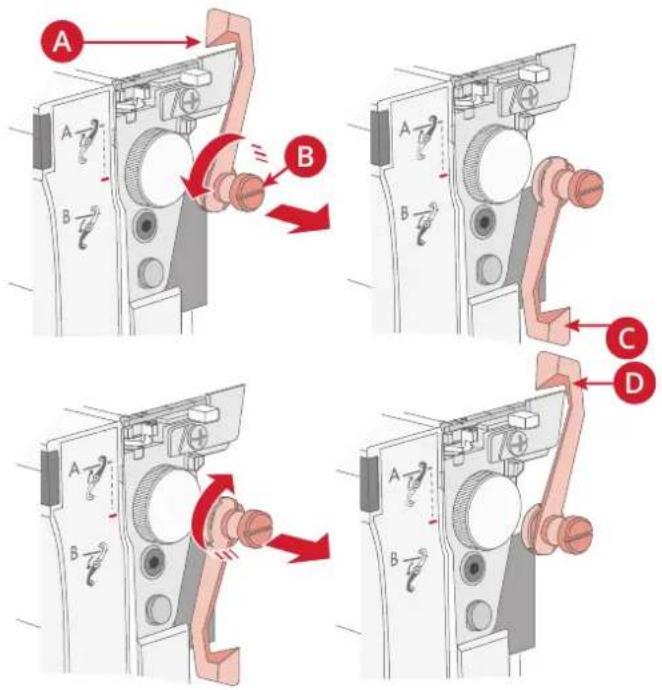

2-Tråds Overlock Converter....14

Position af Overgriber....15

Præcis Trådstyring.... 16

3 Touchskærm.... 17

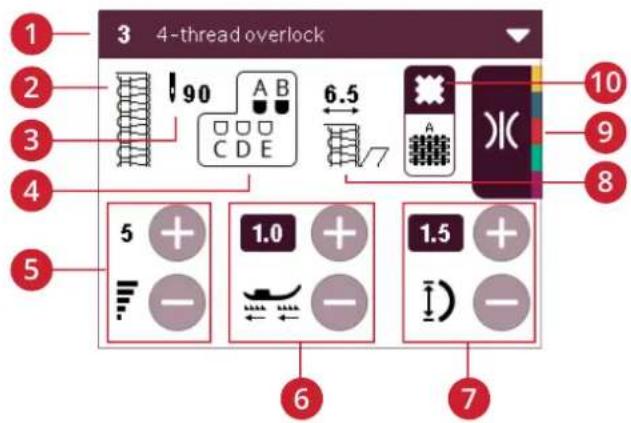

Touchskærm Oversigt....17

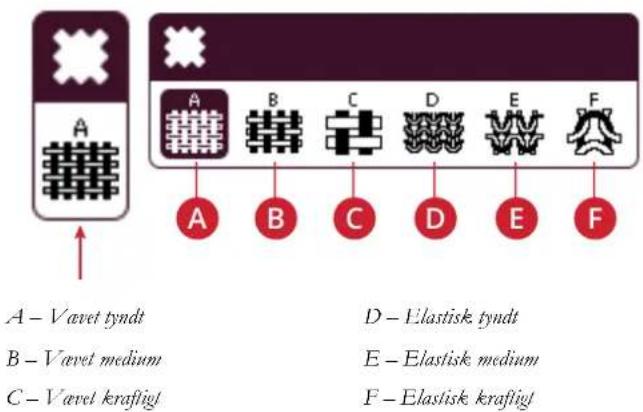

Exclusive SEWING ADVISOR™ Funktion..... 17

Vælg en Søm....17

Søm Anbefalinger 18

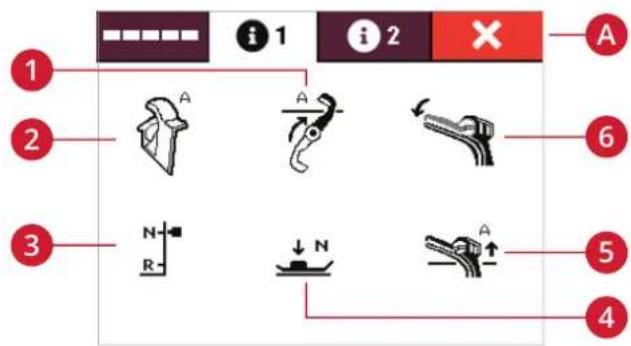

Info System....18

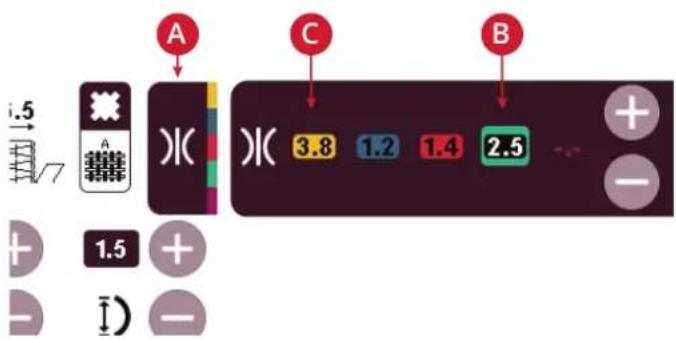

Sømjusteringer på Skærmen 18

Trådspænding.... 19

Differentialtransport.... 19

Stinglængdc.... 19

Syhastighed 19

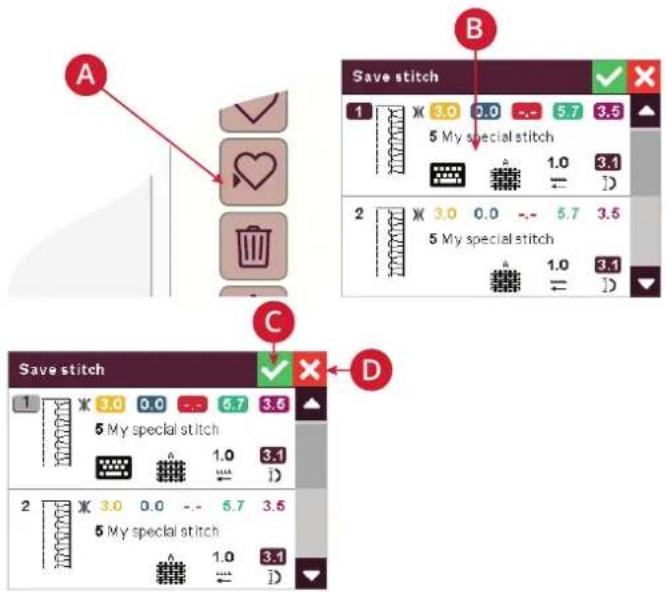

Lagring af en Søm 20

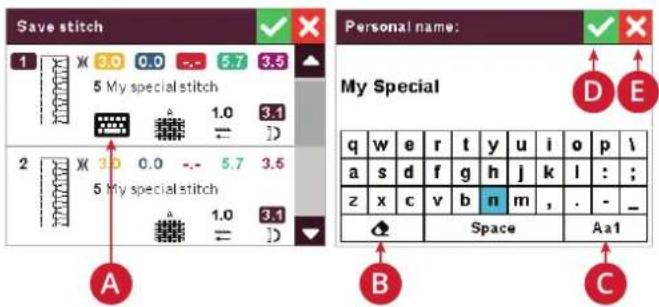

Personligt Navn 20

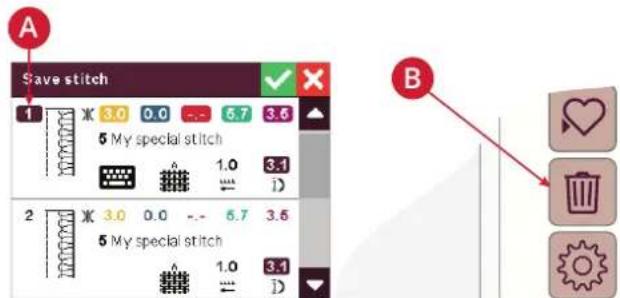

Slet en Gemt Søm 20

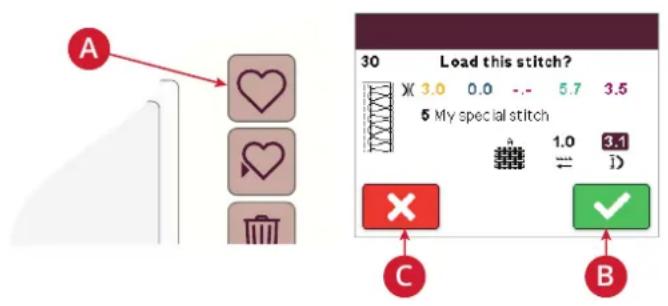

Indlæsning af en Søm 21

Menuen Indstillinger....21

Lyd.... 21

Sprog 21

Kalibrer Touchskærm 21

Pop Op-meddelelser 21

4 Trådning 23

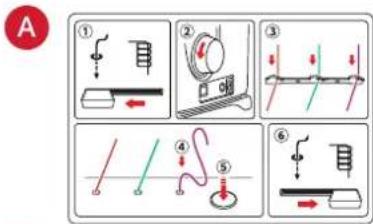

Generelle oplysninger om trådning .....23

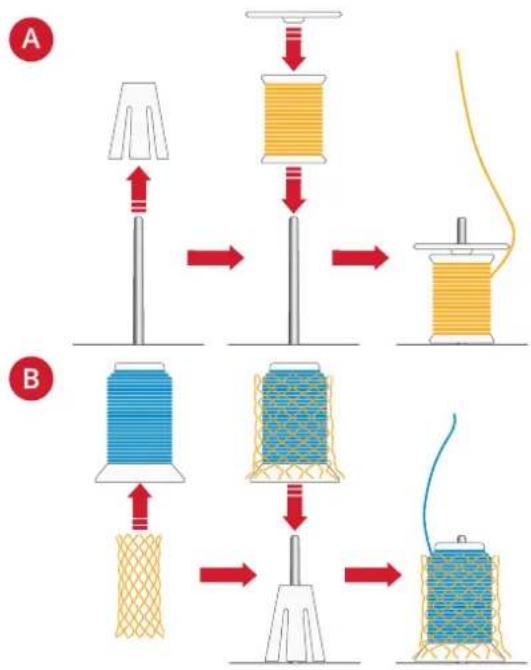

Placering af Trådrulleme på

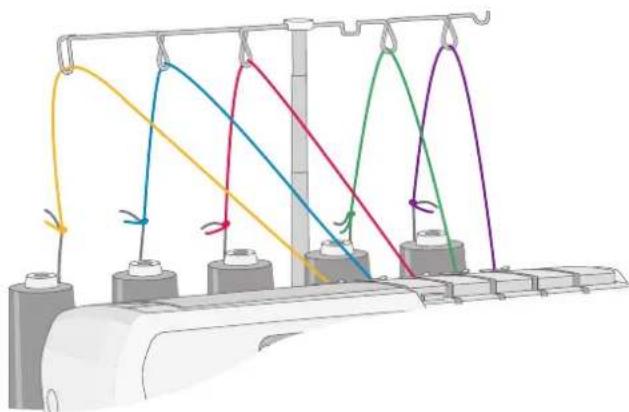

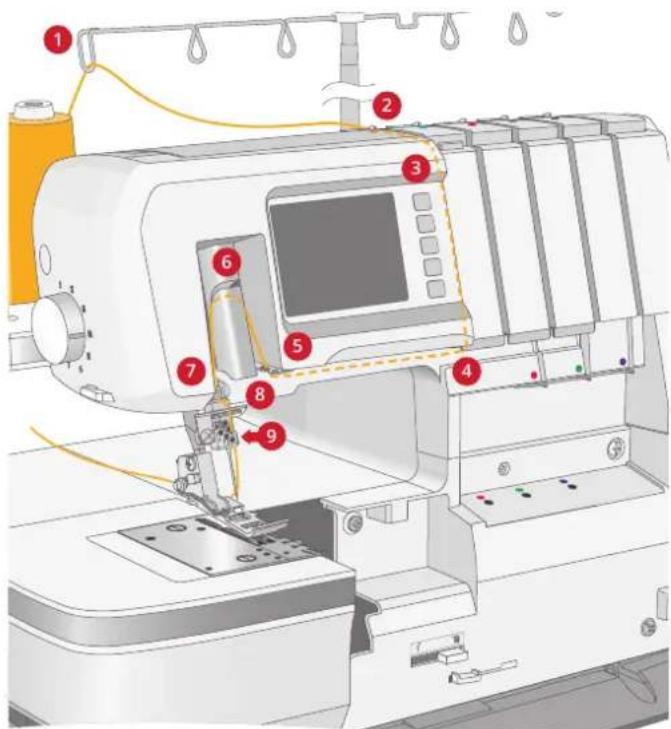

Udskiftning af tråd....24

Trådning af Nålene....25

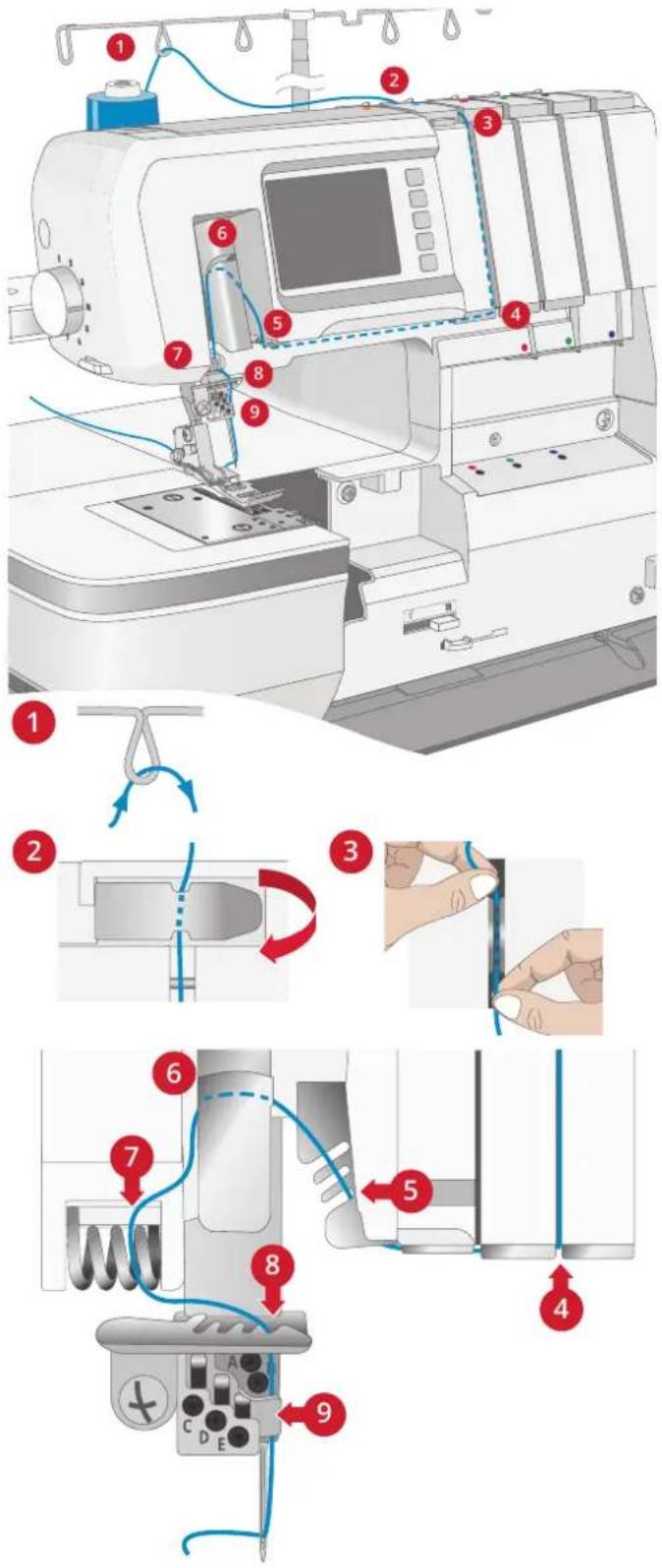

Trädning af Højre Overlocknålen (B)...... 26

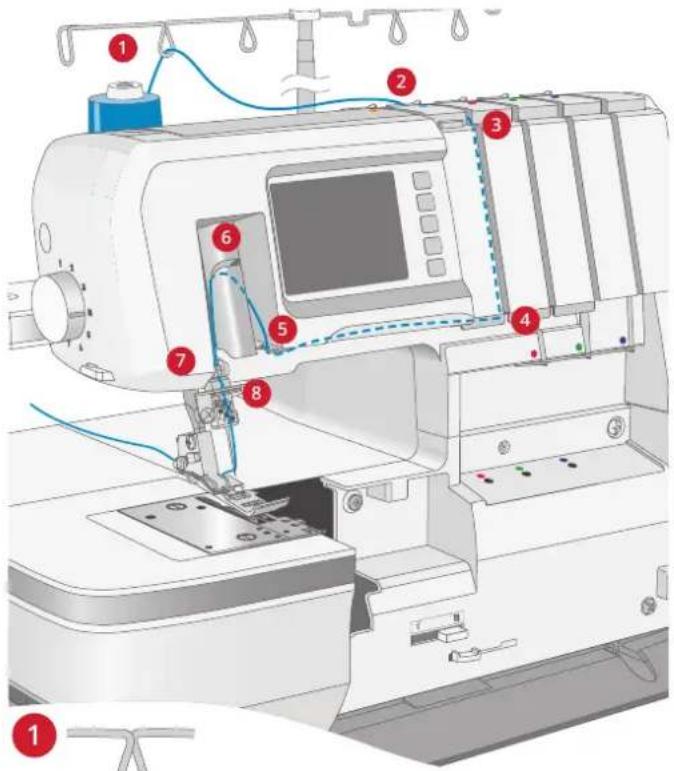

Trådning af Kædcsømsnålen (D).... 27

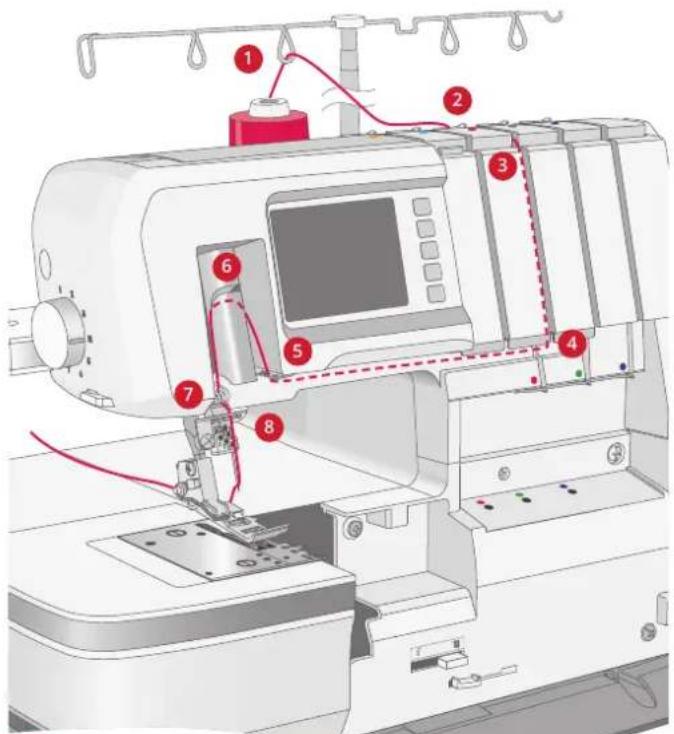

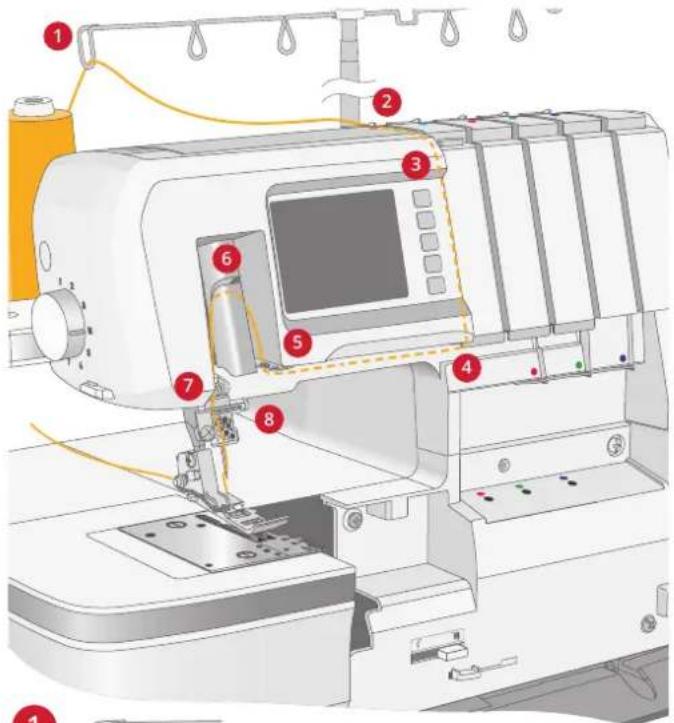

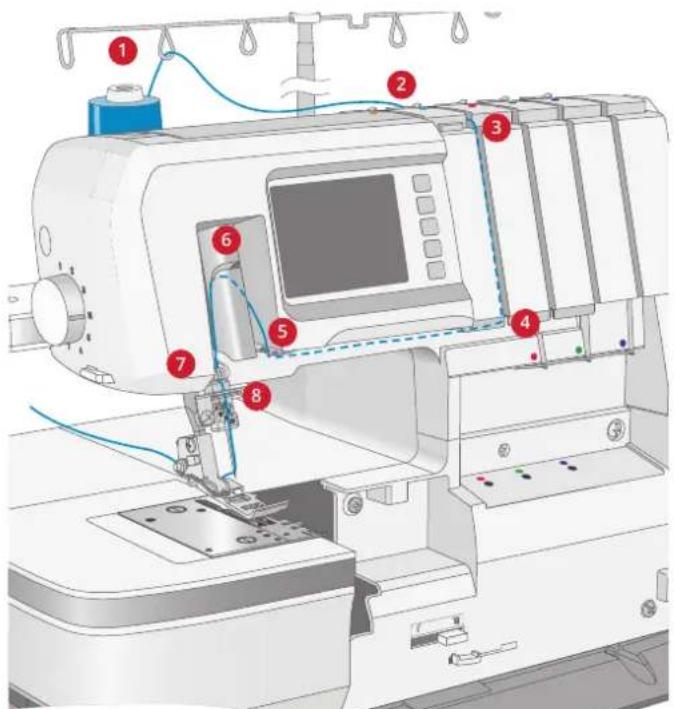

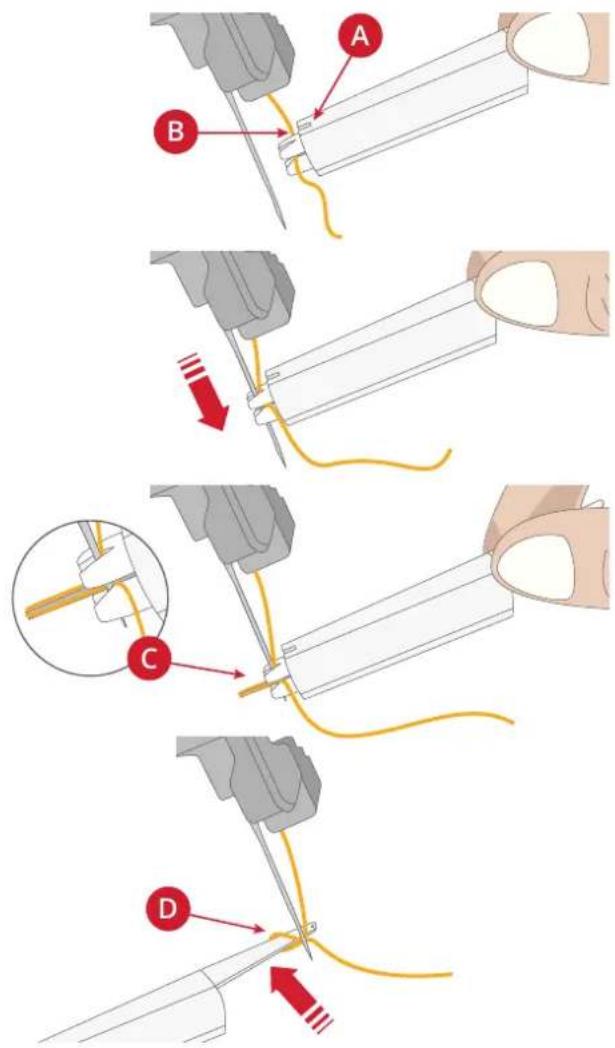

Trådning af Coversømsnålene 28

Nåletråder 31

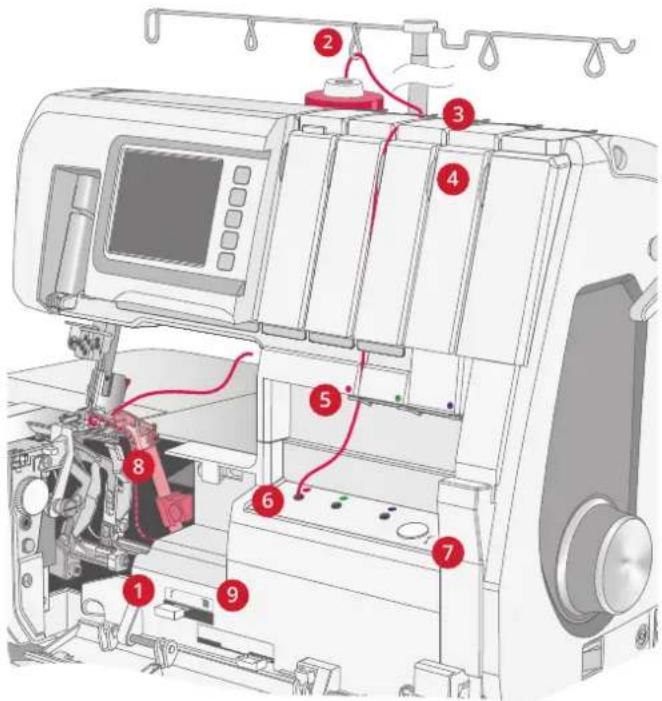

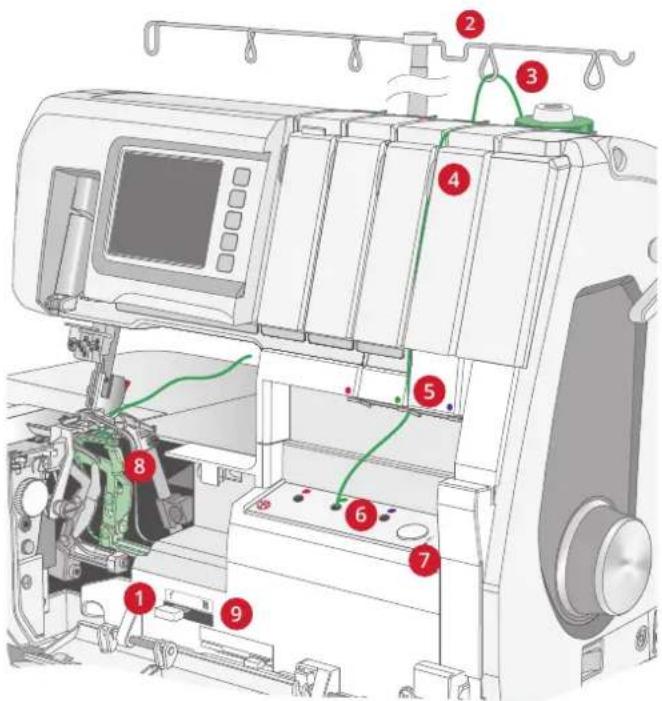

Trådning af Griberne....32

Trådning af Undergribercn 33

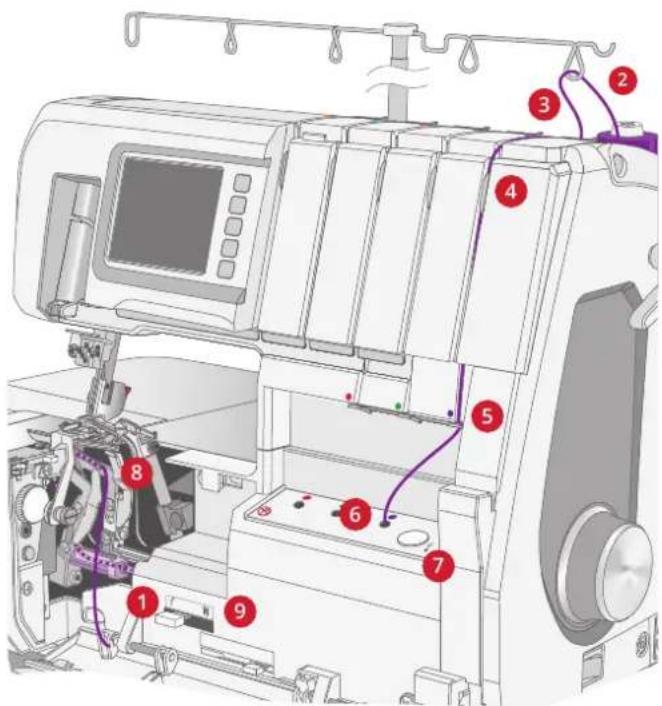

Trådning af Kædestingsgriberen.... 34

Trådning af Specialtråde 35

5 Sømme og Syteknikker 36

Exclusive SEWING ADVISOR™ Funktion.....36

Vævede eller Strikkede Stoffer 36

Sømoversigt....36

Sådan påbegyndes syningen 44

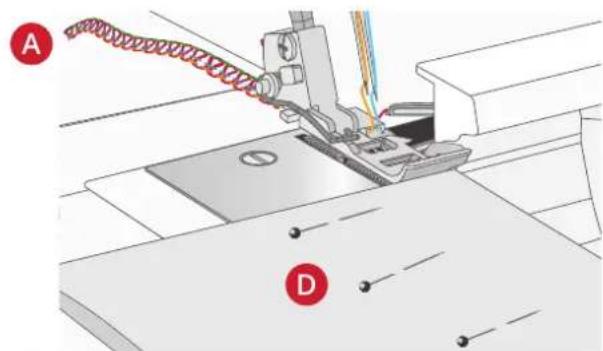

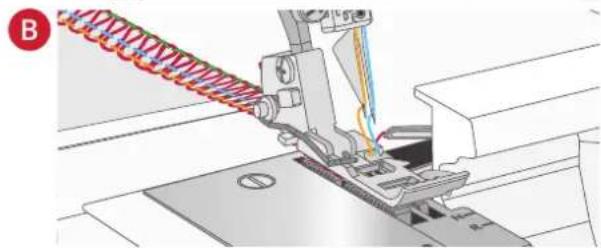

Placering af knappenåle.... 44

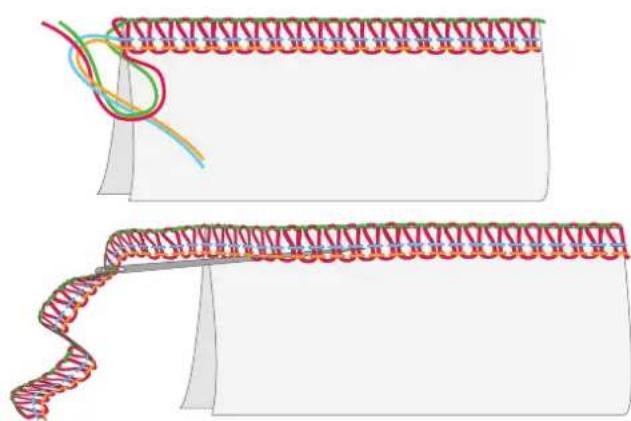

Hæftning af Trådkæden....44

Skær Sømmene Op 45

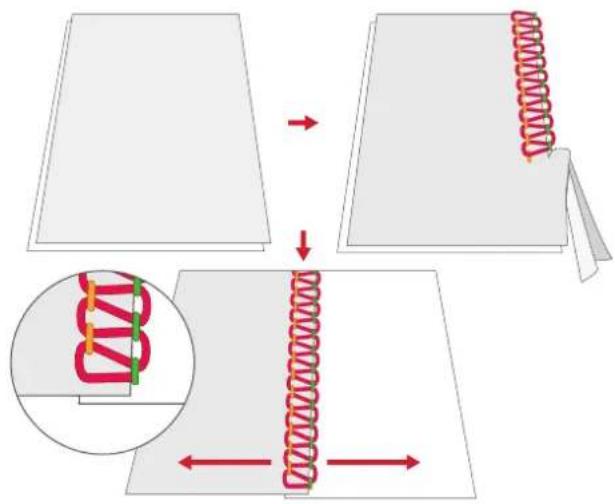

Syning af rullekant 46

Syning af flatlock....47

Standard Flatlock, Bred 47

Dekorativ Flatlock, Bred.... 47

Stigesøm.... 47

Syning af Coversøm......48

Klargøring af Maskincn.... 48

Sådan påbegyndes syningen 48

Hæftning af Coversom Slutning.... 48

Syning af Kædesøm 49

Klargøring af Maskincn.... 49

Start og Afslut Syning 49

Sytips 49

Syning med Kraftig Pyntetråd i Griberne...... 49

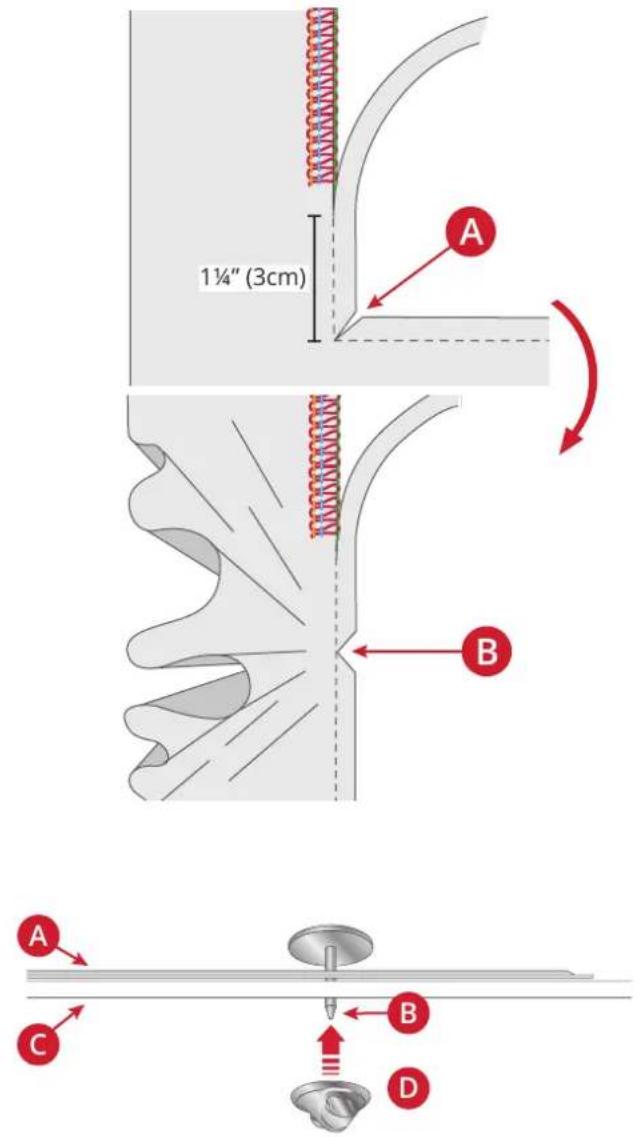

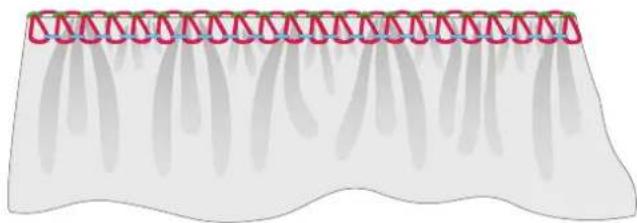

Syning af Hjørner.... 50

Cirkulær Syning 51

6 Sømjusteringer.... 52

Trykfodstryk 52

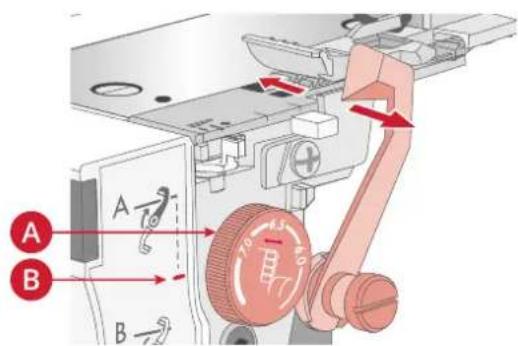

Justering af Stingbredde 52

Justcring ved Hjælp af Nålcposition.... 52

Justering ved hjælp af Drejeknap til

Skærcbrcddc.... 52

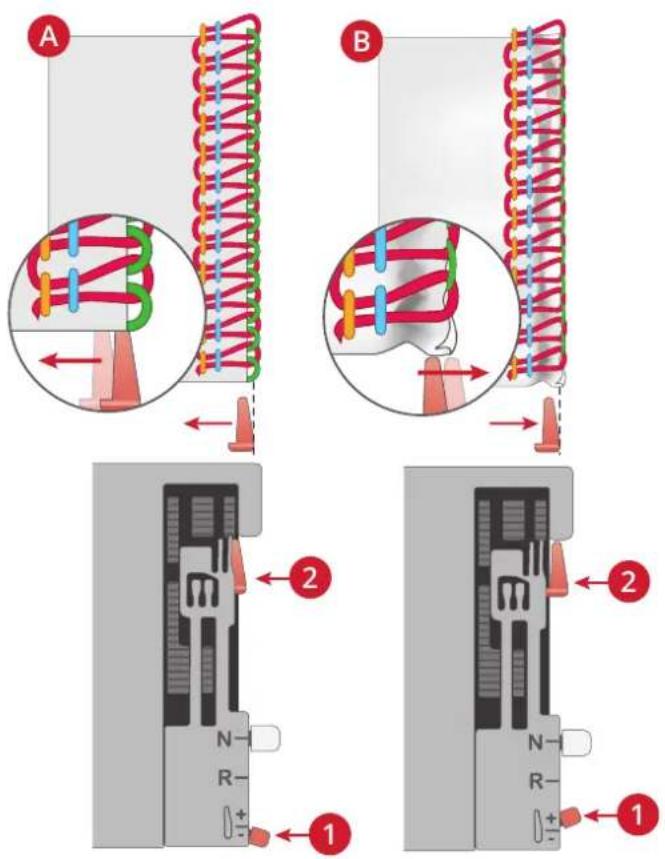

Justering med Precise Thread Control.... 53

Justering af Stinglængde....53

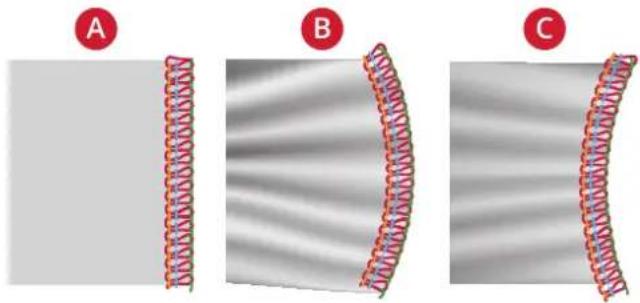

Indstilling af differentialtransport ....54

Trådspænding....55

Korrckt Trådspænding 55

Overgriber Trådspending.... 55

Undergriber Trådspending 55

Venstre Nåletrådsspænding 55

Højrc Nålctrådsspænding 55

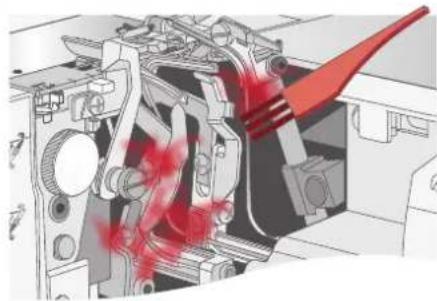

Rengøring af Gribcrområdet 56

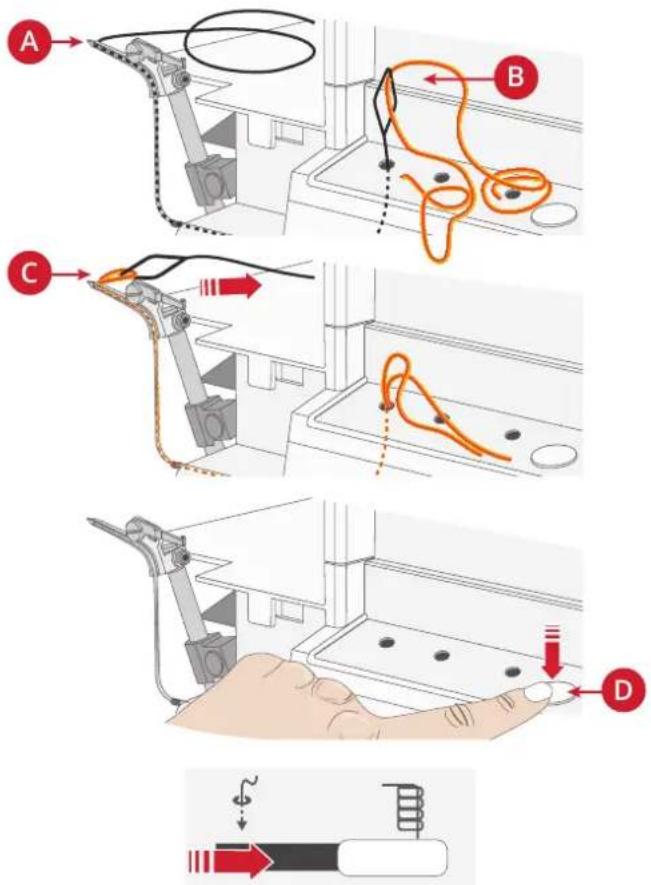

Rengøring af Gribernes Trådningsrør ...... 56

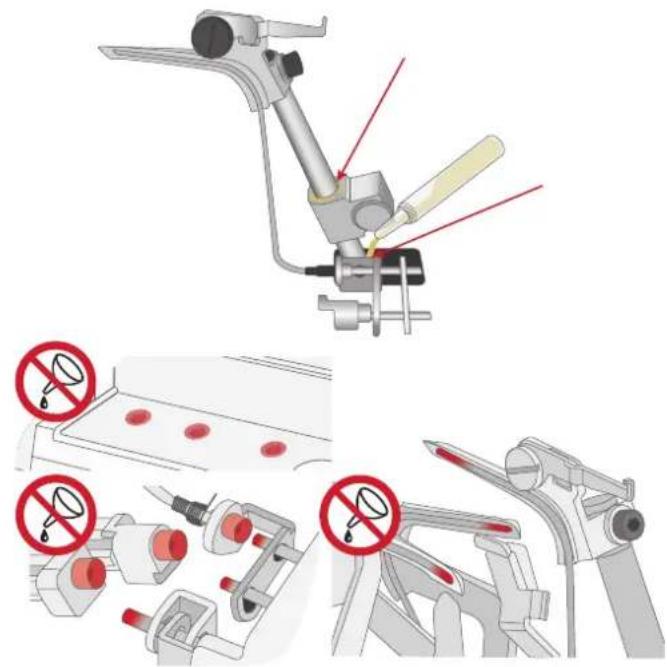

Oliesmøring....57

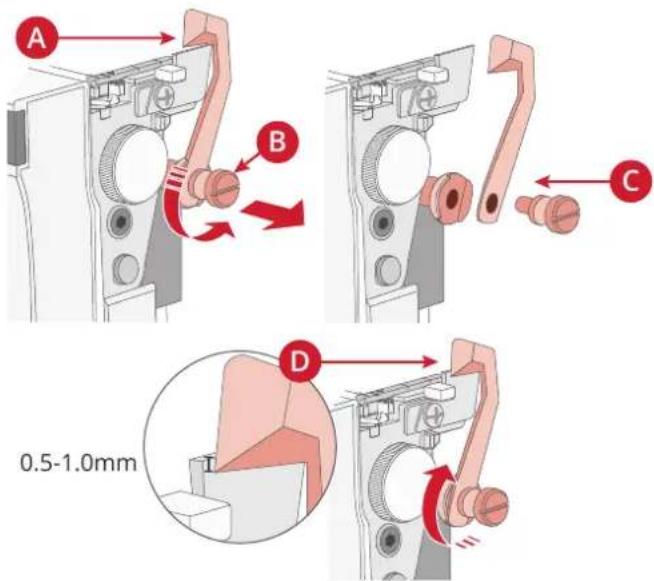

Udskiftning af Overkniven....57

Opbevaring....57

Serviceeftersyn 57

Fejlfinding....58

Tekniske specifikationer......61

I Introduktion

Maskinoversigt

1. Tcleskop trådstativ
2. Trådførere
3. Trädrulleholder
4. Trädholder

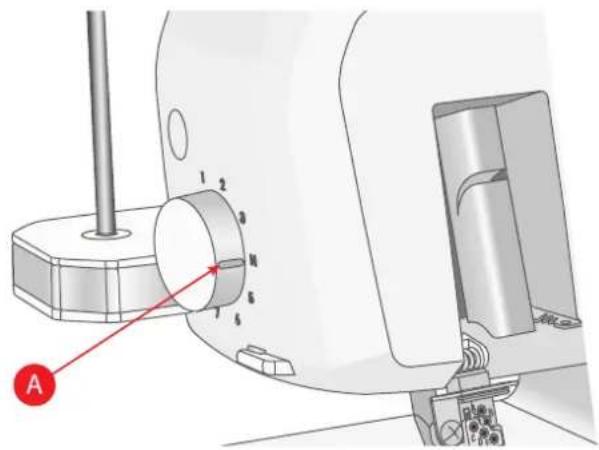

5. Drejeknap til indstilling af trykfodstryk
6. Trädkniv
7. Nåleholder
8. Udløserknap til trykfod

9. Trykfodsfæste

10. Trykfod

11. Stingplade
12. Sybord
13. Transportører
14. Skærecover A
15. Stik til knæløft
16. Frontdacksel
17. Farvctouchskarm

18. Infoknap

19. Knappen Indstillinger

20. Sletteknap
21. Knap til Gem som
22. Knap til Indlæs som
23. Forspændingstrådførere
24. Plads til at hænge en lille saks
25. Plads til at hænge en pincet

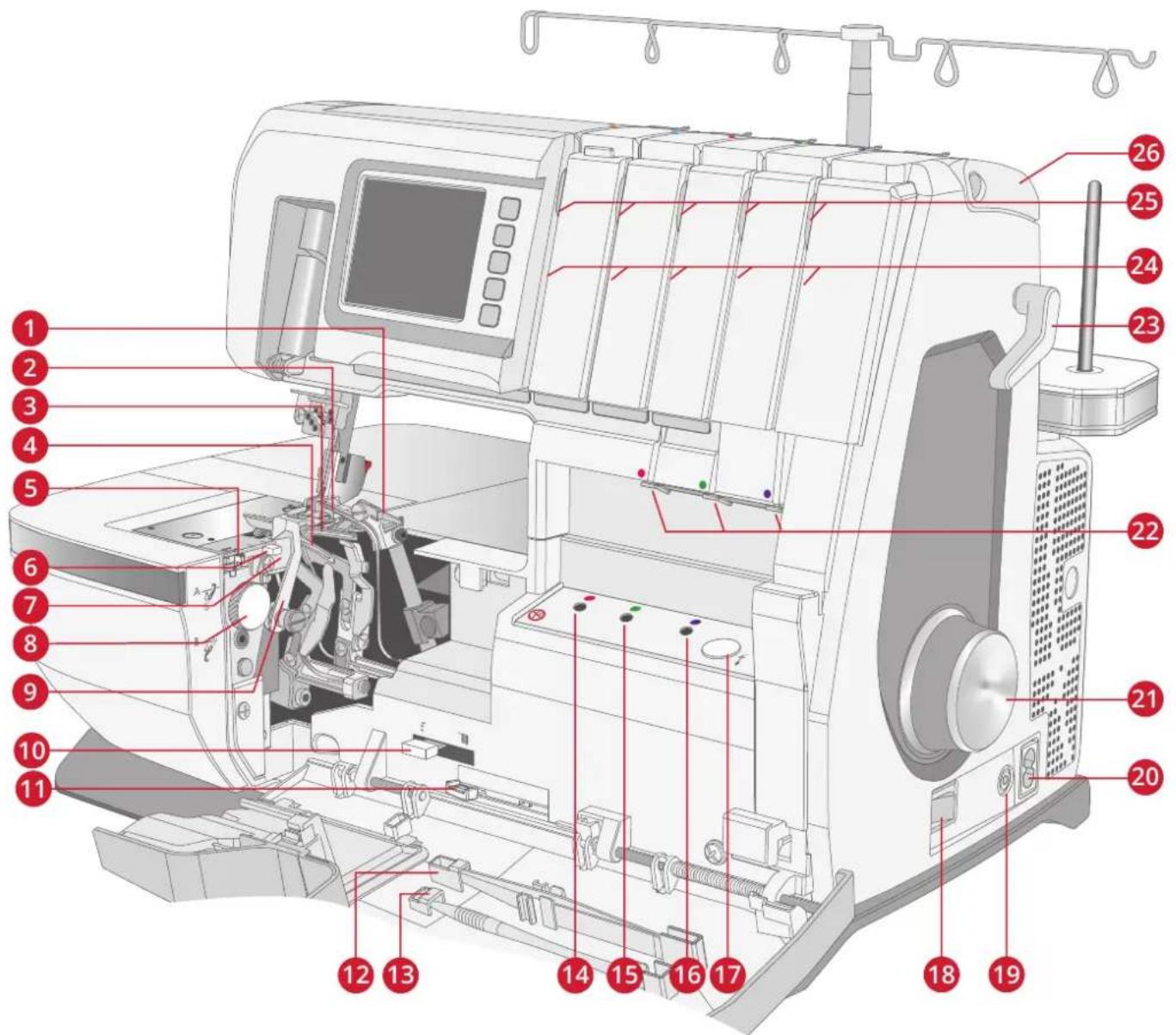

Maskinens indvendige side

1. 2-tråds converter
2. Overgriber
3. Undergriber
4. Kædesøms/Coversømsgriber
5. Knap til Præcis Trådstyring
6. Stingtungearm
7. Kniv
8. Drcjcknap til skærcbredde

9. Overkniv

10. Omskifter for Trådning/Syning

11. Knap til overgriber position
12. Opbevaring af pincet
13. Opbevaring af pegepen
14. Overgriber trådningshul
15. Undergriber trådningshul
16. Kædesøms/Coversømsgriber trådningshul

17. Trådningsknap

18. Tænd/Sluk knap

19. Stik til fodpedal
20. Stik til netledning
21. Hândhjul
22. Trådførere til gribere
23. Trykfodsløfter
24. Trådriller
25. Spændingsskiver
26. Händtag

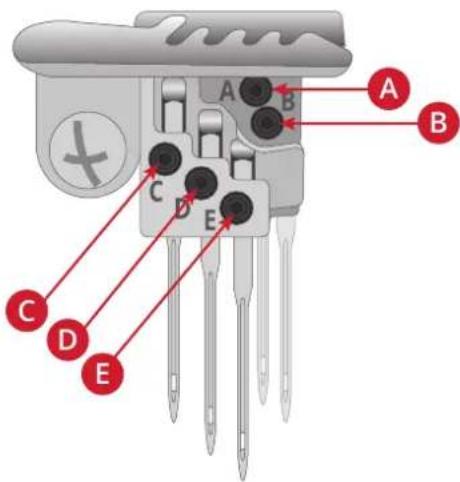

Nåleområde

A. Venstre Overlocknål
B. Højre Overlocknål
C. Venstre Coversømsnål
D. Midterste Coversømsnål / Kædcsømsnål
E. Højre Coversømsnål

Bemærk! Når du bruger to nåle, sidder venstre nål en smule højere oppe end den højre (det er ikke meningen, at de skal være på niveau).

Når du bruger tre nåle, såsom når du syr en tredobbelt coverstitch, er midternålen lidt bøjere op end bøjre nål, og den venstre nål er lidt bøjere op end midternålen (de skal ikke være på niveau med binanden).

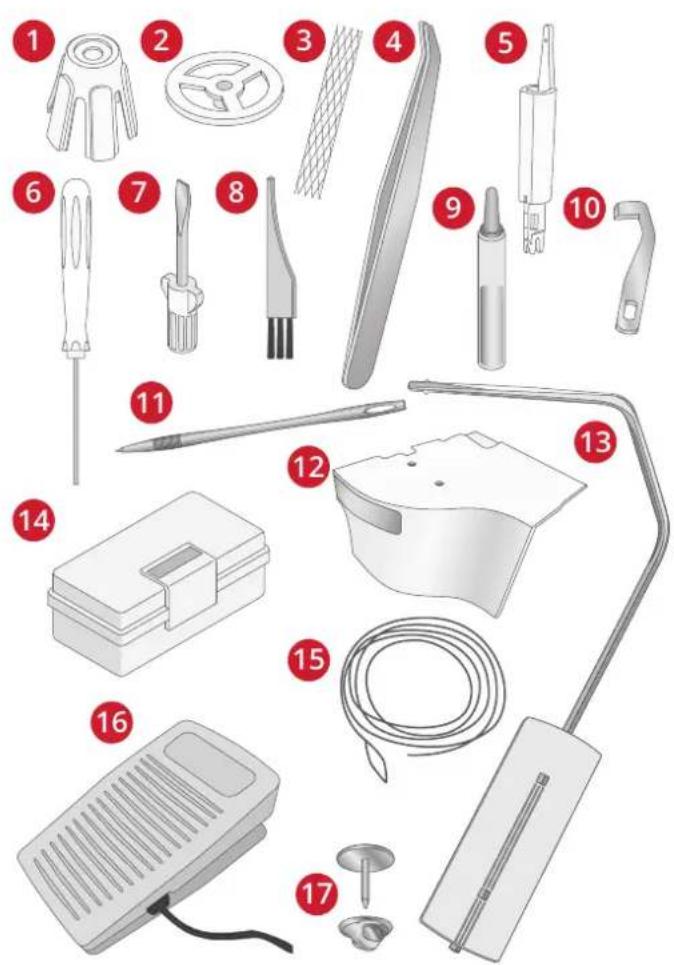

1. Trådrulleholder x 5
2. Trådrullckapscl x 5
3. Trådnet x 5
4. Pincet
5. Nåleträder
6. Unbrakonøgle
7. Skruetrækker
8. Børste
9. Symaskincolic
10. Klinge til overkniv
11. Pegepen
12. Coversømsbord B
13. Knæløfter
14. Tilbehørsæske
15. Trådningswire
16. Fodregulator
17. Stift til cirkulær syning
18. Affaldsbakke (ikke afbildet)
19. Blød støvhætte (ikke afbildet)
20. Nålepakke (ikke afbildet)
21. Forlængerbord (ikke afbildet)

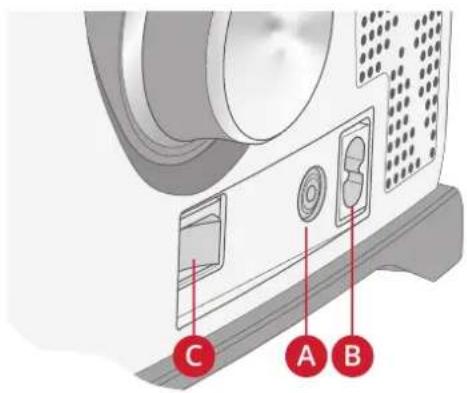

Tilslut Fodpedal og Strømledning

Blandt tilbehøret findes netledningen og fodpedalen.

Sæt fodpedalens ledning i det forreste stik nederst på højre side af maskinen (A).

Sæt netledningen i det bageste stik nederst på højre side af maskincen (B). Sæt lcdningen i stikkontakten på väggen.

Inden maskinen sluttes til strømforsyningen, skal du sikre dig, at netspændingen er den samme som den, der er vist på pladen under maskinen. Specifikationerne er forskellige fra land til land.

Tryk på knappen ON/OFF (tænd/sluk) for at tænde for strømmen og symaskinelyset (C).

Bemark! När frontläget er åbent, er sikkerbedsafbryderen aktiveret og forbindrer maskinen i at sy, selv hvis fodpedalen trykkes ned.

Bemark! Din maskine er indstillet til at give det bedst mulige syresultat ved almindelig stuetemperatur. Ekstremt varme og kolde temperaturer kan påvirke syresultatet.

Før Du Bruger Din Maskine for Første Gang

Før du bruger din maskine første gang, læg et stykke reststof under trykfoden og kør maskinen uden tråd i et par minutter. Tør bort eventuelle olicrester, der må forckomme.

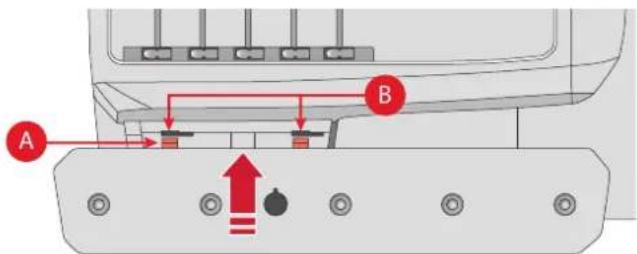

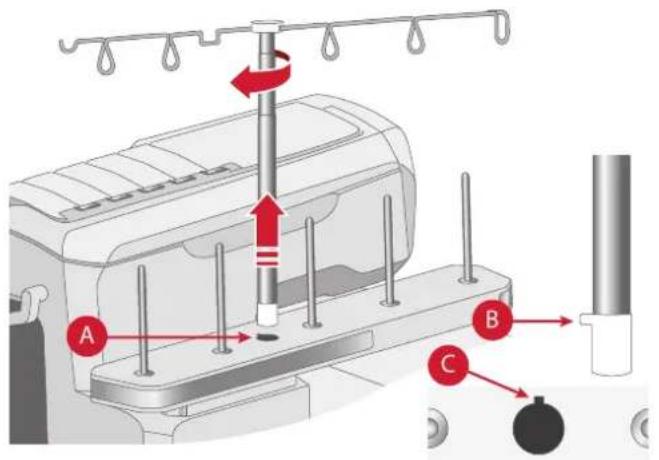

Monter Trådholderen

Sæt trådholderens to stifter (A) ind i åbningerne (B) bag på maskinen.

Skub trådholderen til højre for at låse på plads (C).

Sæt teleskop trådstativet ned i soklen på trådholderen (A). Match tappen på trådstativet (B) med hakket (C) i trådholderen. Træk teleskopstangen ud til fuld højde, og drej den derefter, indtil den klikker på plads.

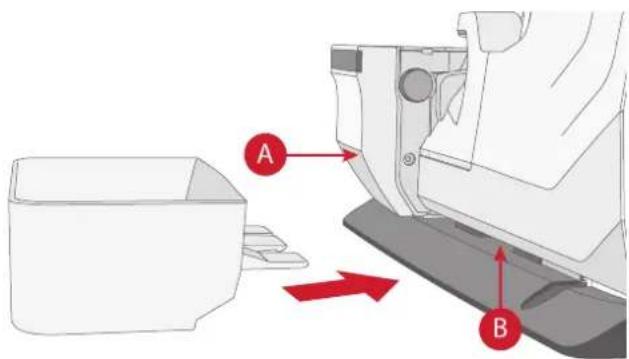

Placér bakken langs med kanten af sybordet (A). Tryk opsamlingsbakken mod frontdækslet, så tappene passer i hullerne under frontdækslet (B). Tryk indtil den klikker på plads.

Track opsamlingsbakken mod dig selv for at fjerne den.

Knæløft

Din maskine leveres med et knæloft, der tillader dig at løfte trykfoden med dit knæ. Det er meget nyttigt ved syning, da det tillader dig at håndtere stoffet med dine hænder, mens dit knæ løfter trykfoden.

Match tappene på dit knæ-løft med rillerne i bøsningen til knæ-løftet (A). Skub forsigtigt knælofteren ind i bøsningen. Juster den rektangulære plade på knæloftet, indtil den har en højdc, dcr passer dig (B).

Tryk dit knæ mod knælofteren og til højre, og trykfoden vil hæve sig. Du kan hæve trykfoden til to positioner; op og ekstra løft.

Når du skal fjerne knæløfteren, skal du blot trække den lige ud af hullet.

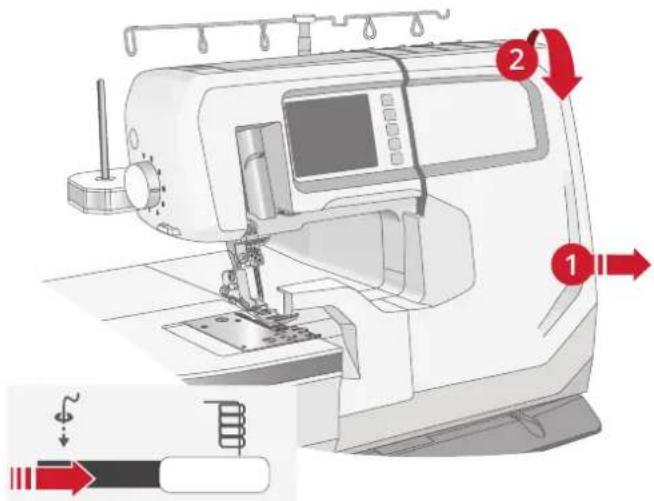

Åbn dækslet ved først at skubbe låget så langt mod højre (1), som det kan komme, og derefter trække det mod dig selv (2).

Luk det igen ved at vippe dækslet op og dernæst til venstre, indtil det låscr.

Bemærk! Omskifteren for Trådning/Syning skal være indstillet i syposition for at kunne lukke frontdakslet.

Bemærk! Frontlåget har en sikkerbedsafbryder, og maskinen kan ikke sy, hvis frontlåget er åbent.

Indstil maskinen til syposition, før dækslet lukkes

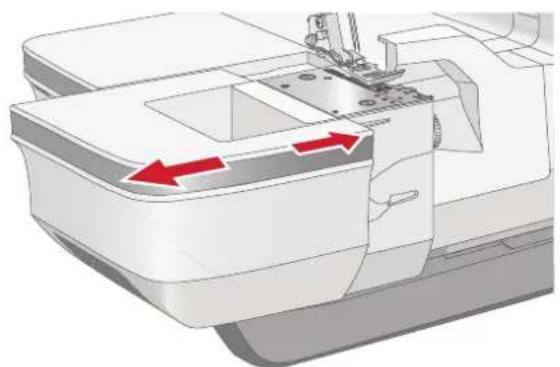

Sybord / Friarm

For at bruge friarm skal du fjcrne sybordet. Friarmen er praktisk til syning bukseben og andre små områder såsom børnetøj.

Træk sybordet til venstre for at fjerne det.

Hvis du vil montere det igen, skal du placere det rundt om friarmen og skubbe det tilbage til højre, indtil det klikker på plads.

Bemærk! Sybordet skal også fjernes for at fastgøre forlængerbordet.

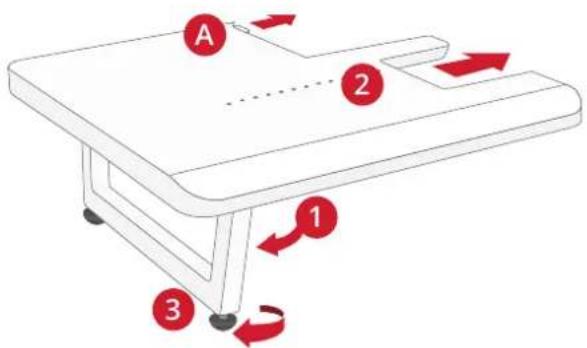

Monter Forlængerbordet

Hvis du vil bruge forlængerbordet, skal du fjerne sybordet (se Sybord / Friarm).

1. Fold benene på forlængerbordet ud.

2. Placer forlængerbordet rundt om friarmen. Sæt tappen (A) på forlængerbordet ind i det tilsvarende hul på maskinen. Skub forlængerbordet mod maskinen for at låse det på plads.

3. Hvis det er nødvendigt, skal du dreje nivellcringsskrucerne i bunden af benene for at få forlængerbordet til at stå robust.

Hvis du vil fjerne forlængerbordet, skal du forsigtigt skubbe det til venstre.

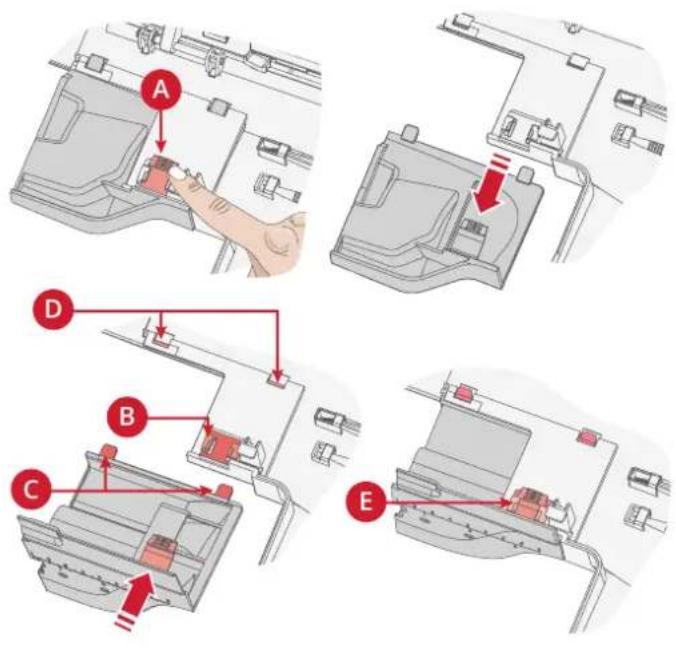

Skift mellem Skærecover A og Coversømsbord B

Til syning af coversom og kædesom skal Coversømsbord B anvendes. Du kan ncmt skifte mcllem Skarecover A (monteret ved levering) og Coversømsbord B.

Åbn frontläget.

Skub udløsergrebet (A) ned, og træk Skærcover A mod dig for at fjerne det.

Placer Coversømsbord B på undersiden af frontlåget. Skub udløscrgræbet ovenfra ind i åbningen i frontdækslet (B). Tilpas de to stifter (C) fra Coversømsbord B, nedefra, i dækslets huller (D).

Skub mod frontdækslet indtil udlösergrebet klikker på plads i åbningen på frontdækslet (E).

Bemark! Uanset om du bruger Skærecover A eller Coversømsbord B, er de fastgjort og afmonteret på samme måde.

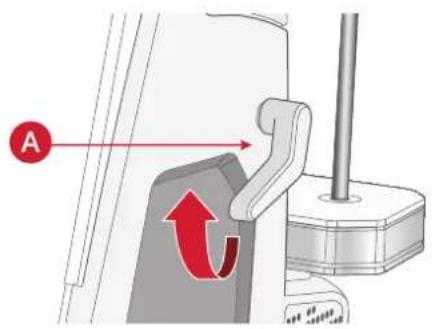

Løft trykfoden ved at hæve trykfodslofteren (A) på højre side af maskinen. Ved at trykke trykfodslofteren op får trykfoden et ekstraløft.

Hæv altid trykfoden, når du tråder. Når trykfoden er oppe, er trådspændingsskiverne åbne og trådningen bliver lettere.

Bemærk! Maskinen syr ikke, hvis tryksfoden er havet. Sønk tryksfoden, før du begynder at sy.

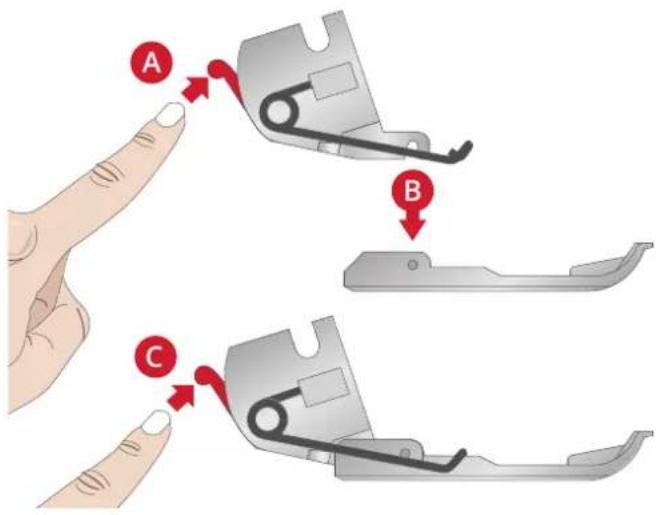

Udskiftning af Trykfoden

Sluk for vægkontakten, og træk maskinens ledning ud af stikket.

Hæv trykfoden.

Drcj håndhjulct mod dig, indtil nålcne er i højeste position.

Tryk på den rode knap (A) bag på trykfodsfæstet for at frigøre trykfoden.

Hæv trykfoden til den ekstra løfteposition, og foden vil komme af.

Anbring den nye fod med stiften lige under rillen på fæstet, mens trykfoden er løftet til ekstra løfteposition (B). Sænk trykfoden og trykfoden vil klikke på plads.

Tip: Hvis du synes, det er svært at klikke på trykfoden på, skal du trykke på den røde knap på bagsiden af fjæstet, når du sænker fjæstet (C).

Nåleinformation

Til denne overlock bruges en industrinal med flad kolbe, der gør det umuligt at indsætte nålen bagvendt.

Forsøg ikke at bruge en standardnål beregnet til en husholdningssymaskine uanset nålestørrelse eller -type til denne overlockmaskine.

Brug HUSQVARNA® VIKING® näle EL x 705 størrelse 14/90 og 12/80, der følger med denne maskine.

Du kan sy ved at bruge cn, to eller tre nälc, afhængigt af hvilken som, du vil sy.

Bemærk! Når du bruger to nåle, sidder venstre nål en smule højere oppe end den højre (det er ikke meningen, at de skal være "lige" som en dobbeltnål).

Kontroller Nålene

For at sikre dig at nålen ikke er bøjet, placer den flade side af nålen på noget fladt (stingplade, bordplade el. lign.). Afstanden mellem nålen og det flade underlag skal være konstant. Brug ikke en nål, der er bøjet eller sløv.

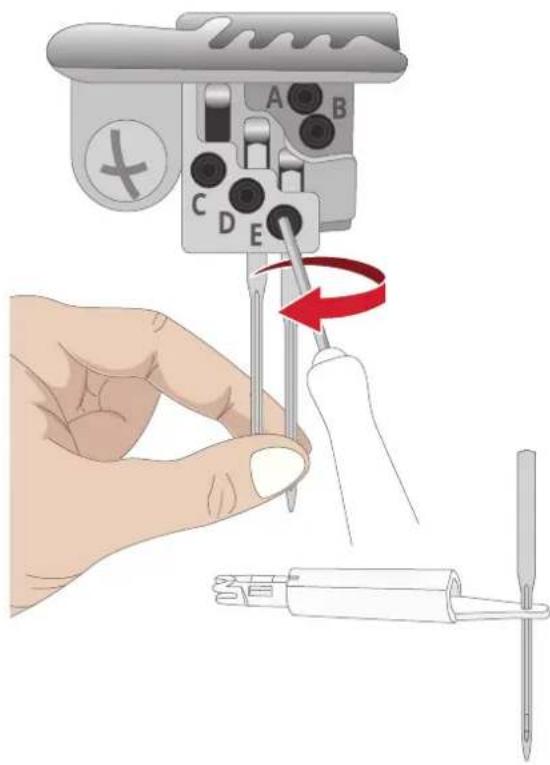

Udskiftning af Nålene

Sluk for vagkontakten, og træk maskinens ledning ud af stikket.

Udskift nälen ofte. Som hovedregel bör näle skiftes efter 6-8 timers faktisk sytid.

Drej håndhjulet mod dig, indtil nålene er i højeste position.

Løsn, men fjern ikke skruen på nåleholderen med den lille unbrakonøgle, mens du holder nålene.

Bemærk! Vi anbefaler, at du bruger bullet i nåletråderen til at holde nålen med.

Stram näleskruen med den lille unbrakonøgle.

Bemark! Du må ikke over-stramme skruen, da det kan ødelagge nåleholderen.

Bemark! Når du syr med én nål, stram da de andre näleskruer en anelse. Dette er for at forbindre at du mister näleskruen.

Position af Overkniv

Sluk for vægkontakten, og træk maskinens ledning ud af stikket.

Deaktiver Overkniv, Position B

Deaktiver overkniven til flatlock, coversom og anden syning, hvor stoffet ikke må skæres.

Åbn frontlåget.

Drej håndhjulet mod dig, indtil overkniven (A) er hævet til højeste position.

Træk overknivens knap (B) så langt til højre, som den kan komme.

Drej knappen mod dig, indtil den klikker ind i den läste position B (C).

Aktiver Overkniv, position A

Åbn frontdækslet.

Træk knappen på den bevægelige kniv så langt mod højre, som den kan komme.

Drej knappen væk fra dig, indtil den klikker i skæreposition A (D).

2-Tråds Overlock Converter

Den 3-trådede elastiske overlocksøm og den 4-trådede sikkerhedssøm sys også, mcns 2-tråds overlock-converteren er aktiveret.

Sluk for vagkontakten og trak maskinens ledning ud af stikket

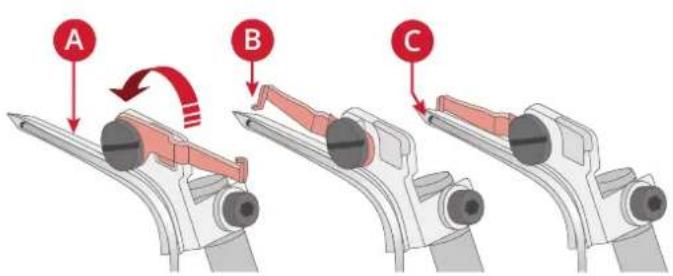

Aktivering af 2-Tråds Overlock Converter

Åbn frontdækslet.

Drej 2-tråds converteren (A) til venstre over overgriberen. Skub forsigtigt spidsen af converteren bagud, og sæt converterens skarpe spids (B) i øjet (C) bag på overgriberen.

Deaktivering af 2-Tråds Overlock Converter

Skub forsigtigt 2-tråds converteren bagud og fjern den skarpe spids fra øjet i overgriberen. Drej converteren til højre, indtil den er i frakoblet position.

Position af Overgriber

Deaktiver overgriberen ved syning af coversom og kædesom.

Drej håndhjulet mod dig selv, indtil overkniven er sænket til laveste position.

Skub knappen til overgriberens position til venstre for at deaktivere overgriberen, Position B (1).

Aktiver Overgriber, Position A

Åbn frontdækslet.

Skub håndtaget til højre for at aktivere overgriberen, position A (2).

Før trådning af griberne skal maskinen sættes i trådningsposition. Så er gribere og griberrør indstillet i den korrekte position for trådning.

Hæv trykfoden for at frigøre spændingsskiverne.

Når trådningen er færdig, skal maskinen indstilles i syposition.

Indstil omskifteren for Trådning/Syning til positionen "Syning" ved at skubbe den til højre.

Træk ca.10cm af tråden under fronten af trykfoden og tilbage imellem trykfoden og overkniven.

Luk frontdækslet og sænk trykfoden.

Stingtungeknap

Stingtungen (A) – anvendes til at stabilisere stoffet, när sommen dannes. Stingtungen skal indstilles til "N" ved al standard overlocksyning (B). For at sy en rullesom skal du trække stingtungen tilbage ved at indstille stingtungeknappen til "R" (C).

Når du flytter stingtungen, skal du sørge for at skubbe knappen så langt som muligt i begge retninger.

1

2

Trädningsposition

Drej håndhjulet mod dig selv

Syposition

Præcis Trådstyring

Afhængigt af den som, det stof og den tråd, der bruges, kan trådløkkerne enten gå ud over stofkanten eller dannes for tæt omkring stofkanten. Ilvis trådspænding (side 19, side 55) og justering af skærcbredde (side 52) ikke er helt nok, giver Precise Thread Control (PTC), præcis trådstyring, dig mulighed for at foretage yderligere justering. Den præcise trådstyring giver mulighed for meget små bevægelser af stingtungen for at kompenscre, så trådløkkerne dannes pånt omkring stofkanten.

Flyt knappen justering af stingtungen mod "+" (A) for at øge bredden af løkkerne. Flyt knappen mod "-" (B) for at reducere løkkernes bredde.

Tip: Læs mere om stingjusteringer og PTC, side 53.

Sytilstanden er den første visning på Touchskærmen, når du har tændt maskinen. Den valgte som vises i somfeltet. Her finder du alle de grundlæggende oplysninger og anbefalinger, du skal bruge for at begynde at sy. Det er også i denne menu, at du kan justere indstillingerne for den som, du har valgt.

Bemark! Når en indstilling andres, fremhaves tallene.

1. Rullcmenu med somvalg
2. Somfelt
3. Nålestørrelsc
4. Nålcposition
5. Hastighedsindstilling
6. Indstilling af differentialtransport
7. Justering af stinglængde

8. Skærcbreddc

9. Trådspænding (tryk for at åbne trådspændingsmenuen, hvor indstillede værdier viscs og justercs)

10. SYNING ADVISOR™ Funktion (indtast hvilket stof du bruger, for at få de bedst mulige indstillinger for som og stof, se nedenfor)

Exclusive SEWING ADVISOR™ Funktion

Tryk på dette ikon for at åbne den Eksklusive SEWING ADVISORTM funktion. Her kan du vælge det stof, der passer bedst til det stof, der bruges i dit projekt. Maskinen vil automatisk foretage indstillingerne og give anbefalinger bascret på dette stof. Det valgte stof viscs på skærmen i SEWING ADVISORTM-ikonet.

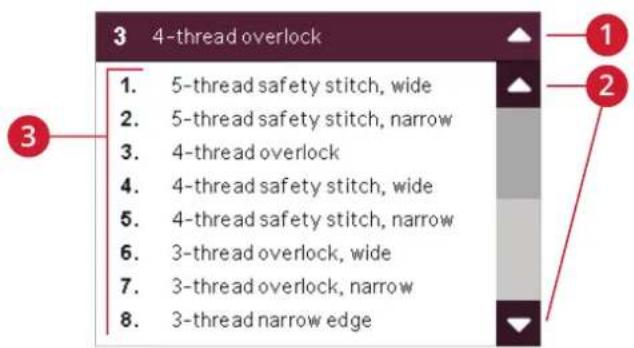

1. Tryk på pilen til højre i rullemenuen for somvalg for at åbne en liste over somme.
2. Brug rullepilene til at rulle gennem listen.
3. Tryk på cn som på listen for at vælge den.

Du opnår de bedste resultater, når du syr, hvis du angiver projektets stoftype og -tykkelse i funktionen SEWING ADVISORTM (se ovenfor). Maskinen laver de passende indstillinger for den valgte som.

Når maskinen tændes, vælges den sidst syede som (förste gang du tænder for maskinen, vælges en 4-tråds overlock).

Anbefalinger til nålcposition, skærcbrædde og trykfodstryk er altid synlige i Sytilstand. Når en som er valgt, vises en pop-up med udvidede anbefalinger. Tryk på Fortryd for at lukke pop op-bokscn.

1. Position af overkniv A/B
2. Brug Skærecover A eller Coversømsbord B
3. Indstilling af stingtungen
4. Trykfodstryk
5. Indstilling for overgriber, Position A/B
6. Brug 2-tråds converter

De udvidede anbefalinger til den valgte som kan også findes i Info System visning, i1, se Info System.

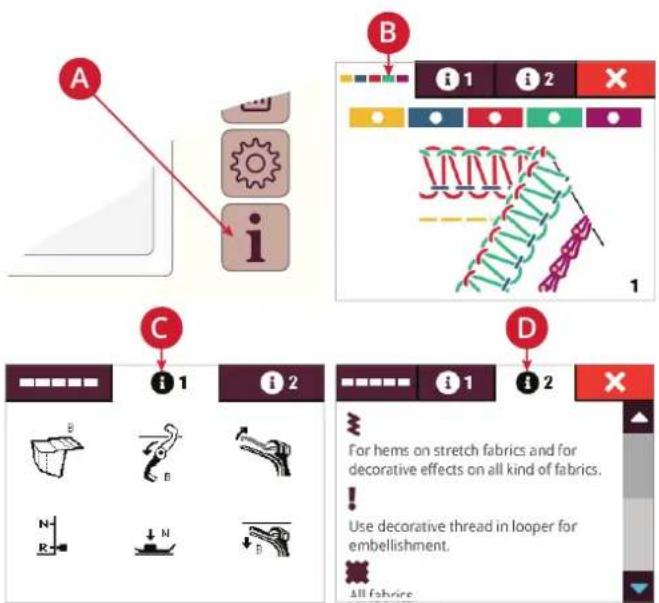

Info System

Anbefalinger til nåleposition og skærebredde er altid synlige i Sytilstand. Når en som er valgt, viscs en pop-up med udvidede anbefalinger. Du kan også få adgang til disse oplysninger ved at trykke på Info knappen (A).

Infosystemet består af tre faner, åbningsfanen viser et billede af sommen, og hvilke trådningsveje der skal bruges (B). Den anden fanc, i1, viser udvidede oplysninger om, hvordan du klargør din maskine (C). På fanen i2 finder du oplysninger om, hvad sommen kan bruges til, men også hvilke stoftyper, der anbefales til den pågældende som (D).

Tryk på Info knappen igen for at lukke.

Sømjusteringer på Skærmen

Maskinen indstiller de bedste indstillinger for hver enkelt valgt som. Du kan foretage dine egne justeringer af den valgte som.

De ændrede indstillinger har kun betydning for den valgte som. Dine ændrede indstillinger nulstilles til standardindstillingerne, når du vælger en anden som. De ændrede indstillinger gemmes ikke automatisk, når du slukker maskinen.

Trådspænding

Tryk på trådspændingsikonet (A) for at åbne et trådspændingsjusteringsvindue, hvor spændingen for hver af de fem tråde vises. Tryk på værdien (B) for en tråd for at markere den. Værdien bliver omgivet af en farvet baggrund, hvilket angiver, at den er markeret. Tryk - eller + for at justere trådspændingen for den valgte tråd. Værdien fremhæves, hvilket viser, at standardindstillingen er blevet ændret (C).

Tryk på trådspændingsikonet for at lukke justeringsvinduet.

Bemærk! Se side 55 for en oversigt over trådspandingsjusteringer for hver stingtype.

Differentialtransport

Tryk + eller — for at justere differentialtransporten. Værdien fremhæves, hvilket viser, at standardindstillingen er blevet ændret.

Bemark! Se side 54 for flere instruktioner om justering af differential transporten.

Stinglængde

For at justere stinglængden, tryk + eller —. Værdien fremhævcs, hvilket viser, at standardindstillingen er blevet ændret.

Bemark! Se side 53 for flere instruktioner om justering af stinglængden.

Syhastighed

Hvis du vil justere standardhastigheden, skal du trykke på + eller -. Værdien fremhæves, hvilket viser, at standardindstillingen er blevet ændret.

Lagring af en Søm

Hvis du vil gemme den justerede som, skal du trykke på knappen Gem som (A). Du kan gemme op til 30 forskellige somme. Ved hjælp af pilene kan du rulle gennem listen og finde en ledig placering. Alle pladser uden en som er ledige og kan bruges til at gemme din nye som i. Tryk på en ledig position (B) og derefter OK (C) for at gemme din som. Somoplysningerne vises på den valgte position.

Tryk på Annuller (D) for at lukke vinduet Gem og vende tilbage til Sytilstand.

Enhver tidligere gemt som kan overskrives af en ny som. Du skal blot trykke på sommen for at overskrive den. Der vises en pop op-boks, hvor du bliver bedt om at bekræfte, at du vil overskrive den tidligere gemte som. Somoplysningerne vises på den valgte position.

Personligt Navn

Når en som er gcmt, beholder den det oprindelige sømnavn. Hvis du vil give din gemte som et nyt personligt navn, skal du trykke på tastaturikonet (A) for at åbne et vindue til indtastning af et personligt navn.

Tryk på bogstaverne på tastaturet for at indtaste dit navn. Tryk på sletteikonet (B) for at slette et indtastet tcgn. Tryk på "Aa1" (C) for at skifte mellem store bogstaver, små bogstaver og tal. Tryk på OK (D) for at bekræfte det nye navn, eller Annuller (E) for at annullere og beholde det gamle navn.

Slet en Gemt Søm

Hvis du vil slette en gemt som, skal du bruge pilene i rullepanelet for at gå gennem listen. Det fremhævede somnummer (A) viscr, hvilken som der er valgt. Tryk på Sletknappen (B). Der vises et pop op-vindue, hvor du bliver bedt om at bekræfte sletningen.

Indlæsning af en Søm

For at indlæse en tidligere gemt søm, tryk på Indlæs knappen (A).

Brug rullepilene til at rulle gennem listen. Tryk på en søm på listen for at vælge den, eller tryk på Annuller for at vende tilbage til Sytilstand.

Når en søm er valgt, vises en pop op-meddelelse med detaljerede oplysninger om sømmen. Tryk på OK (B) for at indlæse den valgte søm eller Annuller (C) for at vende tilbage til listen Indlæs Søm.

Menuen Indstillinger

Tryk på knappen Indstillinger (A) for at åbne indstillingsmenuen. Her kan du justere maskinens indstillinger. Tryk på knappen Indstillinger igen for at lukke indstillingsmenuen og gemme ændringerne i maskinens hukommelse.

Ændringerne i indstillinger gemmes efter, at du har slukket maskinen.

Lyd

Slå lyden til og fra ved at trykke på højttalerikonet. En overstreget højttaler angiver, at lyden er slået fra.

Gå gennem de tilgængelige sprog på skærmen ved at trykke på pilene. Sproget ændres for hvert tryk.

Kalibrer Touchskærm

Når du trykker på ikonerne på skærmen, skal skærmen muligvis kalibreres for at tilpasses til dit tryk. Tryk på kalibreringsikonet for at åbne en speciel skærm til kalibrering af touch-skærmen. Berør midten af korset i øverste venstre hjørne af skærmen med din pegepen. Korset skifter farve og et nyt kors dukker op. Fortsæt med at trykke i midten af de kors, der vises. Kalibreringsskærmen lukkes automatisk, når du har trykket på alle kalibreringskors.

Efter behov kan din maskine advare dig ved at vise pop op-vinduer på skærmen. Pop-up-meddelelser og forklaringer findes nedenfor.

Frontdæksel Åbent

Som en sikkerhedsforanstaltning kan du ikke sy med frontdækslet åbent. Pop-up'en lukkes, när frontdækslet er lukket.

Advarsel, Overbelastet, Vent Venligst

Hvis du syr i meget kraftigt stof, eller hvis maskinen blokeres, mens du syr, kan motoren blive overbelastet, og maskinen standser syningen. Pop op-mcddelelsen lukkes, når motoren og strømforsyningen er sikker at bruge.

Trykfod er Oppe

Du kan ikke begynde at sy med trykfoden oppe. Pop-up'en lukkes, när trykfoden sænkes.

Hæv Trykfoden for at Kalibrere

Trykfoden skal hæves, när maskinen tændes. Pop-up'en lukkes, när trykfoden hæves.

4 Trådning

Generelle oplysninger om trådning

Inde i frontdækslet er der en oversigt, der viser, hvordan man tråder griberne (A), men også en sømoversigt (B).

Trådningsvejene er farvekodede for at gøre trådningen lettere. Start altid trådningen fra venstre mod højre. I Somoversigten, side 36, er der en detaljeret beskrivelse af, hvilke trådningsvejc og indstillinger der skal brugcs for hver som.

Når en som er valgt, kan du også finde de nødvendige oplysninger om trådningsveje og indstillinger under infofanerne på displayet.

Din maskine er udstyret med et "Air Threading System" til hurtig og ncm trådning af over-, under- og kædestingsgriberen.

Alle tre gribere kan trådes på samme tid med et tryk på "trådningsknappen". Griberne trådes automatisk.

Selvom griberne kan trådes på samme tid, vil trådningsbeskrivelserne på de følgende sider vise separat trådning af griberne.

Bemark! Ilav altid trykfoden inden trådning.

Se nedenstående tabel vedrørende anbefalinger om, hvilken nål og tråd der skal bruges til forskellige stoftykkelser.

Placering af Trådrullerne på Trådrulleholderne

Anbring trådrullerne på de kegleformede holdere på trådrulleholderen. Sæt trådrulleholderen ind i trådrullen.

Bemark! Hvis trådrullerne er meget store, skal du placere holderne omvendt på trådrulleholderen.

A. Hvis du syr med små trådruller, fjern de kegleformede trådholdere. Placer rullen med toppen opad og sæt en trådkapsel på øverst.

B. Hvis tråden løber ned fra rullen under trådningen og/eller syningen, træk da et net over trådrullen for at forhindre at trådene filtrer.

    subgraph A
        B
        C
        D
        E
        F
        G
    end

    subgraph B
        H
        I
    end

    style A fill:#f9f,stroke:#333
    style B fill:#ccf,stroke:#333
    style C fill:#cfc,stroke:#333
    style D fill:#fcc,stroke:#333
    style E fill:#cff,stroke:#333
    style F fill:#ffc,stroke:#333
    style G fill:#cfc,stroke:#333
    style H fill:#fcc,stroke:#333
    style I fill:#cfc,stroke:#333

Udskiftning af tråd

Hvis du vil skifte trådene, skal du tråde nålene igen som beskrevet i afsnittet Trådning af Nälene, side 25, og griberne ved hjelp af lußtrådningssystemet som beskrevet i afsnittet Trådning af Griberne, side 32.

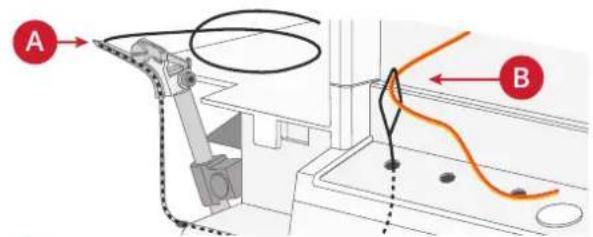

Nedenstående viser en anden nem måde til at skifte tråde på: Klip tråden, nær trådrullen og bag ved trådførerne på trådstativet med teleskopstang.

Bind enden på den nye tråd sammen med enden på den gamle tråd. Klip trådcnes cnder ned til en længde på 2-3 cm, og træk i begge tråde for at afprøve, om knuden holder.

Hæv trykfoden for at frigøre trådspændingen.

Træk trådene igennem maskinen én ad gangen, indtil knuderne er foran nålen. Hvis trådene ikke er nemme at trække i, skal du tjckke, om dcr er sammenfiltringer på trådførerne eller lokkedannelse under trådstativet.

Tip: Ved at dreje håndhjulet mindst en omgang væk fra dig og trække trådene lige bagud, kan det være lettere at trække trådene igennem.

Bemark! Brug ikke denne metode til kraftige tråde, tråd i stedet for i benhold til anbefalinger på side 35.

Den Blå trådningsvej er for Sikkerhedssom nr. 1 og 4

Nål A

Bemærk! Hav tryksfoden for at frigøre spændingsskiverne.

Bemark! Sørg for at hæve teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på den venstre trådrulleholder. Før tråden igennem den venstre trådguide bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellcm trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvejen.
5. For tråden ind i den midterste slids på trädforeren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. Før så tråden ind i den anden slids på den næste trådfører.
8. Anbring tråden i den tredje åbning på trådguiden over nålebaren.
9. Anbring tråden bag guiden over A/B-nålene.

Trådning af nåleøjet. Brug nåletråderen (sc side 31) for at gøre trådning af nåleøjet nemmere. Træk ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

Trådning af Højre Overlocknålen (B)

Blå trådningsvej

Nål B

Bemark! Hav tryksfoden for at frigøre spandingsskiverne.

Bemark! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på trådrulleholderen nummer to fra venstre. Før tråden igennem den anden trådguide fra venstre bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellem trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvejen.
5. För tråden ind i den forreste slids på trådføreren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. Før så tråden ind i den tredje slids på den næste trådfører.
8. Anbring tråden i den fjerde åbning på trådguiden over nålecbaren.
9. Anbring tråden bag guiden over A/B-nålene.

Trådning af nåleøjet. Brug nåleträderen (sc side 31) for at gøre trådning af nåleøjet nemmere. Træk ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

Trådning af Kædesømsnålen (D)

Blå trådningsvej

Den Gule trådningsvej er for Sikkerbedssom nr. 1, 2, 4 og 5

Näl D

Bemark! Hav tryksfoden for at frigøre spændingsskiverne.

Bemærk! Sørg for at hæve teleskaptrådstativet til sit bøjeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på trådrulleholderen nummer to fra venstre. Før tråden igennem den anden trådguide fra venstre bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellcm trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvejen.
5. Før tråden ind i den midterste slids på trådføreren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. For så tråden ind i den anden slids på den næste trådfører.
8. Anbring tråden i den anden åbning på trådguiden over nålebaren.

Trådning af nåleøjet. Brug nåletråderen (se side 31) for at gøre trådning af nåleøjet nemmrec. Track ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

Trådning af Coversømsnålene

Bemark! Tråd nålene i følgende rækkefolge: venstre (C), midt (D), højre (E)

Trådning af Venstre Coversømsnål (C)

-

Gul trådningsvej

Nål C

Bemark! Hav tryksfoden for at frigøre spandingsskiverne.

Bemark! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på den venstre trådrulleholder. For tråden igennem den venstre trådguide bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellem trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvcjen.
5. For tråden ind i den bagerste slids på trådføreren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. För så tråden ind i den første slids på den næste trådfører.
8. Anbring tråden i den første åbning på trådguiden over nålebaren.

Trådning af nåleøjet. Brug nåleträderen (sc side 31) for at gøre trådning af nåleøjet nemmere. Træk ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

Trådning af Midterste Coversømsnål (D)

Blå trådningsvej

Nâl D

Bemark! Hav tryksfoden for at frigøre spandingsskiverne.

Bemærk! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på trådrulleholderen nummer to fra venstre. Før tråden igennem den anden trådguide fra venstre bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellem trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvejen.
5. För tråden ind i den midterste slids på trådføreren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. For så tråden ind i den anden slids på den næste trådfører.
8. Anbring tråden i den anden åbning på trådguiden over nälebaren.

Trådning af nåleøjet. Brug nåletråderen (se side 31) for at gorc trådning af nåleøjet nemmrec. Track ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

Trådning af Højre Coversømsnål (E)

Rød trådningsvej

Nål E

Bemark! Hav tryksfoden for at frigøre spandingsskiverne.

Bemærk! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

1. Anbring en trådrulle på den midterste trådrulleholder. Før tråden igennem den venstre trådguide bagfra og frem.
2. Skub forsigtigt tråden ind under forspændingstrådguiden fra højre mod venstre.
3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellem trådspændingsskiverne.
4. Træk tråden ned gennem slidsen og før den til venstre gennem trådningsvejen.
5. For tråden ind i den forreste slids på trådføreren.
6. Fortsæt trådningen ind i åbningen ved trådgiveren.
7. For så tråden ind i den tredje slids på den næste trådforer.
8. Anbring tråden i den tredje åbning på trådguiden over nålebaren.

Trådning af nåleøjet. Brug nåletråderen (sc side 31) for at gøre trådning af nåleøjet nemmere. Træk ca. 10cm tråd igennem nåleøjet, så den hænger löst.

Læg tråden bagud og under trykfoden.

Luk frontdækslet og sænk trykfoden for at begynde at sy.

For at gøre det nemmere at tråde nålene skal du bruge den nålcträder, der følger med tilbehøret.

Drej håndhjulet så nålene er i højeste position, og sænk trykfodcn. Sørg for, at én af nåletråderens rektangulær markeringer peger opad (A). Anbring tråden fra højre mod venstre i hakket på spidsen af nåletråderen (B).

Hold nåletråderen ind på nålen. Før nåletråderen ned til nåleøjet og tryk forsigtigt mod nålen, hvilket får en lille metalpind til at skubbe tråden gennem nåleøjet og danne en trådløkke (C).

Nu kan du bruge nåletråderen til at trække trådløkken gennem øjet og bagud (D).

Trådning af Griberne

Trådning af Overgriberen

Rød trådningsvej

Bemark! Hav trykfoden for at frigøre spændingsskiverne.

Bemærk! Sørg for at hæve teleskoptrådstativet til sit bøjeste (illustrationen viser en "beskårel" trådstang).

Bemark! Sørg for, at den overste griber er oppe ved at skubbe knappen til overgriberens position til højre (side 15).

Bemark! Hvis der trådes med specialtråde, f.eks. crépe nylon el. lign., se venligst side 35.

1. Indstil omskifteren for Trådning/Syning til "Trådning" ved at skubbe den til venstre. Drej håndhjulet langsomt mod dig selv, indtil det klikker, og griberne er låst i trådningsposition.

2. Anbring en trådrulle på den midterste trådrulleholder. Før tråden igennem den midterste trådguide bagfra og frem.

3. Skub forsigtigt tråden ind under den øverste forspændingstrådguide fra højre mod venstre som vist.

4. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellcm trådspændingsskiverne.

5. Træk tråden ned igennem slidsen og ind i overgriberens trådningsguide.

6. Træk ca 55 cm tråd ud. Sørg for at tråden ikke filtrer sig rundt om frontdækslet.

Brug pincetten til at føre trådenden 2cm eller mere ned i trådningshullet til overgriberen.

Bemærk! Klip trådenden så den kan føres ind i trådningsbullet uden problemer.

1. Tryk på Trådningsknappen for at tråde griberen.

2. Sørg for at tråden kommer ud af hullet i spidsen af griberen.

Hvis tråden ikke kommer ud af hullet, følg proceduren fra trin "6" igen.

Træk ca.10cm af tråden under fronten af trykfoden og tilbage imellem trykfoden og overkniven.

1. Indstil omskifteren for Trådning/Syning til positionen "Syning" ved at skubbe den til højrc.

Luk frontdækslet og sænk trykfoden.

Trådning af Undergriberen

Gron trådningsvej

Bemark! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

Bemærk! Hæv trykfoden for at frigøre spændingsskiverne.

Bemark! Hvis der trådes med specialtråde, f.eks. crépe nylon el. lign., se venligst side 35.

1. Anbring en trådrulle på trådrulleholderen nummer to fra højre. Før tråden igennem den anden trådguide fra højre bagfra og frem.

2. Skub forsigtigt tråden ind under den øverste forspændingstrådguide fra højre mod venstre som vist.

3. Træk tråden igennem trådslidsen. Brug begge hænder og før tråden imellem trådspændingsskiverne.

4. Træk tråden ned igennem slidsen ind til undergriberens trådningsguide.

5. Træk ca 55 cm tråd ud. Sørg for at tråden ikke filtrer sig rundt om frontdækslet.

Brug pincetten til at føre trådenden 2cm eller mere ned i trådningshullet til overgriberen.

Bemærk! Klip trådenden så den kan føres ind i trådningsbullet uden problemer.

1. Tryk på Trådningsknappen for at tråde griberen.

2. Sørg for at tråden kommer ud af hullet i spidsen af griberen.

Hvis träden ikke kommer ud af hullet, følg proceduren fra trin "6" igen.

Træk ca.10cm af tråden under fronten af trykfoden og tilbage imellem trykfoden og overkniven.

1. Indstil omskifteren for Trådning/Syning til positionen "Syning" ved at skubbe den til højre.

Luk frontdækslet og sænk trykfoden.

Trådning af Kædestingsgriberen

Lilla trådningsvej

Bemark! Sørg for at have teleskoptrådstativet til sit højeste (illustrationen viser en "beskåret" trådstang).

Bemerk! Hav trykfoden for at frigøre spændingsskiverne.

Bemark! Hvis der trådes med specialtråde, f.eks. crépe nylon el. lign., se venligst side 35.

1. Anbring en trådrulle på trådrulleholderen yderst til højre. Før tråden igennem den højre trådguide bagfra og frem.

2. Skub forsigtigt tråden ind under den øverste forspændingstrådguide fra højre mod venstre som vist.

3. Træk tråden igennem trådslidsen. Brug begge hånder og før tråden imellem trådspændingsskiverne.

4. Træk tråden ned igennem slidsen ind til kædestingsgriberens trådningsguide.

5. Træk ca 55 cm tråd ud. Sørg for at tråden ikke filtrer sig rundt om frontdækslet.

Brug pincetten til at fore trådenden 2cm eller mere ned i trådningshullet til overgriberen.

Bemark! Klip trådenden så den kan føres ind i trådningsbullet uden problemer.

1. Tryk på Trådningsknappen for at tråde griberen.

2. Sørg for at tråden kommer ud af hullet i spidsen af griberen.

Hvis tråden ikke kommer ud af hullet, følg proceduren fra trin "6" igen.

Træk 10 cm tråd ud og lad tråden hænge ned fra griberen.

1. Indstil omskifteren for Trådning/Syning til positionen "Syning" vcd at skubbc den til venstrc.

Luk frontdækslet og sænk trykfoden.

Bemark! Hæv trykfoden for at frigøre spændingsskiverne.

Track ca.10cm af tråden under fronten af trykfoden og tilbage imellem trykfoden og overkniven.

Luk frontdækslet og sænk trykfoden.

Bemærk! Tryk ikke på trådningsknappen, när du anvender trådningswiren.

Tag trådningswiren og før den lige ende (ikke enden med den lille løkke) ncd i griberens trådningshul, indtil den kommer ud af hullet i griberspidsen (Λ).

For ca 5cm tråd igennem lokken af trådningswiren (B).

Træk forsigtigt enden at trådningswiren indtil tråden kommer igennem hullet i spidsen af griberen (C).

Fjern träden fra trådningswiren.

Brug af Standardtråd

Klip 30cm standardtråd af og bind den fast 5 cm fra enden af gribertråden som vist (A).

Bemærk! Når du binder standardtråden fast til gribertråden sørg for at binde en knude så lille som muligt og klip overskydende tråd af.

Brug pincetten til at føre trådenden 2cm eller mere ned i trådningshullet til griberen (B).

Sorg for at tråden kommer ud af hullet i spidsen af griberen. Træk forsigtigt standardtråden indtil knuden er lige ved at gå ind i trådningshullet til gribertråden.

Fold så den løse ende af specialtråden som vist (D). Fortsæt med at trække i standardtråden indtil specialtråden er trukket igcnnem trådningsvcjen og kommer ud af hullet i spidsen af griberen (E).

Tradningsposition

Syposition

Din maskine er udstyret med funktionen HUSQVARNA® VIKING® Exclusive SEWING ADVISORTM. Når du begynder et syprojekt, skal du først vælge dcn søm, du vil sy. Tryk dcrefter på ikonct for den stoftype og stoftykkclsc, du syr, på farvetouchskærmen. Maskinen indstiller automatisk spænding, stinglængde og differentialtransport og giver anbefalinger baseret på din valgte stoftypc.

Vævede eller Strikkede Stoffer

Forskellen mellem vævct og strikket stof ligger i den måde, som trådene er knyttet sammen på. Vævct stof er fremstillet med et system af to typer tråde, der krydses i rette vinkler. Skudtrådene går på tværs, og trenden går på langs ad stoffet. Strikket stof er fremstillet i et enkelttrådssystem, hvor tråden strikkes til et stykke stof. Strikket stof er normalt elastisk.

Som en tommelfingerrregel skal du vælge Vævet ved stoffer, der ikke er clastiske, og Elastisk ved stoffer, der er clastiske.

Forslag til Stof

Vævct Tyndt

Chiffon, voile, organza, batist, silke osv.

Vævet Mellemsvært

Bomuld, chino, uld, satin, osv.

Vævet Kraftigt

Denim, kanvas, frotté osv.

Elastisk Tyndt

Trikot, glatstrikket jersey osv.

Dobbeltstrik, velour, badetøj osv.

Elastisk Kraftigt

Sweaterstrik, fleece osv.

Sømoversigt

De indstillinger, som er vist i tabellen er vores anbefalinger, som er baseret på normale forhold. Hver som har en forudindstillet stinglængde og trådspænding. Det kan være nødvendigt at justere indstillingerne i henhold til den som, stoftype og tråd, du anvender. For at få de bedste resultater, foretag justeringer i små trin på ikke mere end et halvt nummer ad gangen. Lav altid en prøvesyning på en rest af stoffet, inden du syr i det rigtige stof.

De forskellige somme opnås ved at kombinere forskellige nålepositioner, trådningsmetoder og bruge 2-tråds converteren.

Forklaring af Ikoner

Nåleposition

N/R Indstilling af Stingtungen

2-tråds Converter

Skærcbrcdde

A/B A cllcr B Indstilling Indstillingsposition for Overkniv/ Overgriber og brug af Skarecover A eller Coversømsbord B

Trådningsvcj Farvede prikker indikerer, hvilken trådningsvej der skal anvendes

5-Trådet Sikkerhedssøm, Bred

Til sammensyning med en forstærket som og overkastning i én arbejdsgang. En holdbar kædesom med overlocket kant til beklædningssyning og andre projekter.

5-Trådet Sikkerhedssøm, Smal

Til sammensyning med en forstærket som og overkastning i én arbejdsgang. En holdbar kædesom med overlocket kant til bcklædningssyning og andre projekter.

Til alle somme, der skal kunne strækkes eller give sig, såsom halskanter, sidesømme, ærmer osv. Med en 4-trådet overlocksom kan du anvende specialteknikker, såsom rynkning, paspolering med den ekstra paspoleringsfod, og isyning af elastik med den ekstra elastikfod.

4-Trådet Sikkerhedssøm, Bred

Til sammensyning med forstærket som og overkastning i én arbejdsgang.

4-Trådet Sikkerhedssøm, Smal

Til sammensyning med forstærket som og overkastning i én arbejdsgang.

Til syning i to lag elastisk stof eller overkastning af et enkelt lag tyndt til mellemsvært stof. Brug en kraftigere tråd i griberne, hvis du vil lave dekorative bånd. (Hold hånden bag ved trykfoden og træk forsigtigt og langsomt i trådkæden, mens du syr, idet du forsøger at holde den samme spænding som, hvis der var syet i stof.)

Til syning i to lag elastisk stof eller overkastning af et enkelt lag tyndt stof. Populær til syning af dekorative biser. Brug dekorative tråde i griberne og almindelig tråd i nålen. Brug forskellige farver i griberne for at skabe en interessant effekt.

Til kantning af lette stoffer. Den giver en pæn finish på silketørklæder, pudeflæser og servietter. Tråd overgriberen med en dekorativ tråd, såsom Rayon tykkelse 40, for at få en smuk satinkant. Læs mere på side 46.

Bemark! Anbefales ikke til tunge, vavede stoffer eller kraftige strækstoffer.

Til at sy strækstoffer sammen med en dekorativ effekt, enten med flatlocksiden eller siden med omvendt flatlock/stigesom. Du kan skabe forskellige effekter ved at tråde overgriberen med dekorativ tråd. Læs mere på side 47.

Til at sy strækstoffer sammen med en dekorativ effekt, enten med flatlocksiden eller siden med omvendt flatlock/stigesom. Du kan skabe forskellige effekter ved at tråde overgriberen med dekorativ tråd. Læs mere på side 47.

Bemark! Anbefales ikke til kraftige strækstoffer.

10			N/R
	B 6.5 N			—	A

Til sammensyning af to lag elastiske stoffer. Bruges til somme i elastiske stoffer som sportstøj og badetøj.

Bemark! Anbefales ikke til lette og mellemsvare stoffer.

Bemark! Anbefales ikke til lette og mellemsvare stoffer.

Til syning i meget elastisk strækstof. Tilføj yderligere stræk ved at bruge en strækbar trådtype i undergriberen. Indstil trådspændingen i hcnhold til tråden.

Bemark! Anbefales ikke til vavede stoffer.

13			N/R			[STHX]
	A, B 6,5		N	JA	A

3-Trådet Rullesøm

Til kantning af lette stoffer. Den giver en pæn finish på silketørklæder, pudeflæser og servictter. For at få en flot rulle som kan overgriberen trådes med en dekorativ tråd, og nålen og undergriberen med almindelig let tråd. Læs mere på side 46.

Velegnet til lette og mellemkraftige vävede stoffer og lette til mellemkraftige strækstoffer.

Bemærk! Anbefales ikke til tunge, vævede stoffer eller kraftige strækstoffer.

Øget stinglængde vil give en picotkant på dit stof. Denne kant er en fin måde at tilføje en dekorativ finish til f.eks. brude- eller brudepigekjoler.

Velegnet til lette og mellemkraftige vævede stoffer og lette til mellemkraftige strækstoffer.

Bemærk! Anbefales ikke til tunge, vävede stoffer eller kräftige strækstoffer.

			N/R
	B 6.0–6.5 R			—	A

2-Trådet Overlocksøm, Bred

Til overkastning af et enkelt lag tyndt til middelsvært stof.

Bemark! Anbefales ikke til kraftige stoffer.

Til overkastning af et enkelt lag tyndt til middelsvært stof.

Bemark! Anbefales ikke til kraftige stoffer.

			N/R A/
	B 6.5 N			JA	A

2-Trådet Smal Kant

Til kantning af lette stoffer. Læs mere på side 46.

Bemærk! Anbefales ikke til medium til kraftigt stof.

Til at sy strækstoffer sammen med en dekorativ effekt, enten med flatlocksiden eller siden med omvendt flatlock/stigesøm. Du kan skabe forskellige effekter ved at tråde undergriberen med dekorativ tråd. Læs mere påside 47.

Til sammensyning af to lag elastiske stoffer. Tilføj yderligere stræk ved at bruge en strækbar trådtype i undergriberen. Indstil trådspændingen i henhold til tråden.

Til mellemsvært og kraftigt strækstof.

Bemark! Anbefales ikke til lette, medium, kraftige vävede stoffer eller lette strækstoffer.

[20]			N/R A/		[ADS3]
	A 6.0 N			JA	A

2-Trådet Overkastningssøm, Smal

Til sammensyning af to lag elastiske stoffer. Tilføj yderligere stræk ved at bruge en strækbar trådtype i undergriberen. Indstil trådspændingen i henhold til tråden.

Til mellemsvært og kraftigt strækstof.

Bemark! Anbefales ikke til lette, medium, kraftige vävede stoffer eller lette strakstoffer.

			N/R			[CH4]
	B 6.5 N			JA	A

2-Trådet Rullesøm

Til kantning af lette stoffer. Den giver en pæn finish på silketørklæder, pudeflæser og servietter. Tråd undergriberen med en dekorativ tråd, såsom Rayon tykkelse 40, for at få en smuk satinkant. Læs mere på side 46.

Vclegnet til lette og mellemsvare vävede stoffer og lette strikstoffer.

Bemærk: Anbefales ikke til tunge, vævede stoffer eller kraftige strækstoffer.

Til oplægning af strækstoffer og til dekorative effekter i alle slags stoffer. Brug dekorativ tråd i griberen til udsmykning. Læs mere på side 48.

Til oplægning af strækstoffer og til dekorative effekter i alle slags stoffer. Brug dekorativ tråd i griberen til udsmykning. Læs mcre på sidc 48.

Til oplægning af strækstoffer og til dekorative effekter i alle slags stoffer. Brug dekorativ tråd i griberen til udsmykning. Læs mere på side 48.

Til sammensyning og oplægning. Ri med lethed, da sommen er let at trævle op. Brug dekorativ tråd i griberen til udsmykning. Læs mere på side 49.

Sådan påbegyndes syningen

Tip: Visse stoffer indeholder meget overskudsfarve, der kan medføre misfarvning på andre stoffer eller på din maskine. Denne misfarvning kan være meget vanskelig eller umulig at fjerne. Fleece og denimstof, især rodt og blåt, indeholder ofte meget overskudsfarve. Hvis du bar mistanke om, at dit stof/ eller toj indeholder meget overskudsfarve, skal du altid vaske det først, før du syr i det før at forbindre, at farven smitter af.

Når maskinen er trådet helt, lukkes frontlåget, og alle tråde føres hen over stingpladen og en smule til venstre under trykfoden.

Sørg for, at den øverste kniv bevæger sig korrekt mod den nederste kniv ved at dreje håndhjulet langsom imod dig. Ilvis overknivens blad ikke bevæger sig korrekt, skal du kontrollere, om der sidder stof eller trådrester fast mellem bladene.

Hold i trådene, og stram dem en smule.

Drej håndhjulet imod dig 2 eller 3 hele omdrejninger for at begynde at lave en trådkæde. Kontrollér, om alle tråde snor sig om stingtungen på stingpladen. Hvis trådene ikke snor sig om tungen, skal du sørge for, at hver tråd er trådet korrekt.

A. Fortsæt med at holde trådkæden, mens du trykker på fodpcdalen. Sy, indtil kæden cr 5-8 cm lang.

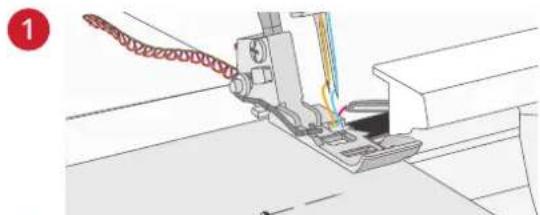

Anbring stoffet under fronten af trykfoden, og sy en prøvesom. Før stoffet en smule med venstre hånd, mens du syr. Træk ikke i stoffet, da dette kan bøje nålen og få den til at knække.
B. Når du når slutningen på stoffet, skal du fortsætte med at sy, mens du trækker det færdige stof forsigtigt bagud og til venstre. Dette kaldes færdiggørelse af kæden. Dette forhindrer trådene i at trævle op og gør klar til næste syning.
C. Skær trådene af med trådkniven som vist, så du har en trådkæde fra stoffet på ca. 5-8 cm. Træk trådene rund om trådkniven bagfra, og derefter imod dig.

Placering af knappenåle

Isæt lige knappenåle til venstre for trykfoden (D).

Knappenålene vil være nemme at fjerne og er væk fra knivenc.

Bemark! Hvis der sys over knappenålene, vil det beskadige eller endda odelagge skaret på knivene.

Hæftning af Trådkæden

Bind en Knude

Tråd en håndsynål med et stort øje med trådkæden.

Før nålen ind i enden af sommen, og træk kæden ind i sommen for at hæfte trådene.

Brug Maskinen ved Starten af en Som

1. Før stoffet føres ind i maskinen, sys en trådkæde på ca. 5-8 cm.

Placér stoffet foran trykfoden. Sy et par sting og stop.

1. Løft trykfoden og før trådkæden til venstre og ind under trykfoden.

Placér trådkæden mellem trykfoden og overkniven og hold den i position dér, mens du sænker trykfoden for at sy.

1. Efter ca. 2,5 cm syning føres trådkæden til højre og ind under trådkniven, så kæden skæres væk, när du syr.

Brug Maskinen ved Slutningen af en Søm

1. Sy et sting forbi enden af sommen.

Hæv nälcne og trykfoden og træk forsigtigt trådene væk fra stingtungen.

1. Vend stoffet så undersiden vender opad.

2. Sy ca. 2,5 cm i sommen og sy i en vinkel væk fra stoffet.

Bemærk! Ikke for Coversom, se side 48.

Skær Sømmene Op

Skær overgribertråden med en opsprætter (medfølger ikke maskinen) for at trævle sommen op.

Rullesommen er velegnet til lette stoffer, såsom let hør eller bomuld, voile, musselin, crepe osv. Rullekanten fås ved at indstille trådspændingen, så stoffets kant ruller ind under stoffet, när der overlockes. Indstil trådspændingen for at ændre graden af rulning. For at sy en rullekant skal du indstille stingtungearmen til "R".

Tip: For at få en flot rullekant kan overgriberen trådes med en dekorativ tråd, og nålen og undergriberen med almindelig let tråd.

2-tråds rullesøm

Vælg 2-trådet rullesøm.

Aktivér 2-tråds converteren (se side 14).

Brug højre nåletråd og undergribetråden.

Flyt stingtungeknappen hen til "R" (se side 15).

Lav en trådkæde, og sy på en rest af dit stof, inden du syr dit syprojekt. Hold trådkæden, när du begynder at sy, så den ikke ruller ind i sommen.

Tip: Brug 40 vægts tråd i griberen for en flot som.

3-Trådet Rullesøm/Smal Kant

En variant af rullesømmen er den smalle kant. På grund af forskellige trådspændinger får sømmene et andet udsecende og tæthed.

Vælg 3-trådet rullesom eller 3-trådet smal kant.

Brug højre nåletråd og under- og overgribertråden.

Flyt stingtungcknappen hen til "R" (sc side 15).

Indstil stinglængdevælgeren til "1.3–1.5" for at få en fin som. Lav en trådkæde, og sy på en rest af dit stof, inden du syr dit syprojekt. Hold trådkæden, når du begynder at sy, så den ikke ruller ind i sommen.

En flatlock laves ved at indstille spændingen på den 3-trådede overlocksom, sy sommen og trække stofstykkerne fra hinanden for at gøre sommen flad. Spændingen skal være indstillt korrekt, for at stoffet kan trækkes ordentligt fladt.

En flatlock kan anvendes både som en dekorativ sammensyningssom, til at sy to stykker stof sammen (Almindelig Flatlock), eller udelukkende til pyntning på et stykke stof (Dekorativ Flatlock).

En Flatlock kan sys på to måder. Enten med stoffets vrangsider samlet for at skabe et dekorativt udseende eller med retsiderne samlet for at skabe en stigesom/omvendt flatlock.

Læg stofferne vrang mod vrang for at sy en dekorativ som på retsiden af syprojektet.

Sy sommen, idet det overskydende stof afskæres. Nåletråden vil danne et V på stoffets underside. Undergriberträden vil blive trukket i en lige linje ved stoffets kant.

Fold stoffet ud, og træk i hver side af sommen for at trække stingene flade.

Deaktiver overkniven (se side 14). Stoffet skal ikke afskæres ved denne som.

Anbring stoffet således, at sommen sys med en del af stikningen uden for stoffet.

Fold stoffet ud, og træk i hver side af sommen for at trække stingene flade.

Tip: Overgribertråden er den fremtrædende tråd i flatlocksommen. Anbring en dekorativ tråd i overgriberen og almindelig tråd i undergriberen og nålen.

En stigesom er en flatlocksom, som sys med stoffet ret mod ret. Nåletråden er den fremtrædende tråd, som danner "stigen".

Coversømmen kan bruges til at skjule en som, kantebåndssyning eller topstikning af halsudskæringer og til oplægninger på T-shirts og sweatshirts m.v. samt til flade sammensyningssomme (almindelig syning). Coversømmen egner sig bedst til elastiske stoffer. Den kan også bruges til vævede stoffer.

Bemærk! Friarmen er praktisk til syning bukseben og andre små områder såsom børnetøj (se side 11).

Klargøring af Maskinen

Deaktiver overkniven (se side 14). Stoffet skal ikke afskæres ved denne som.

Flyt stingtungeknappen hen til "R" (se side 15).

Hvis de er sat i maskinen, skal nålcne A og B fjernes.

Monter nåle C, D og/eller E afhængigt af den ønskede coversom.

Deaktiver overgriberen (se side 15).

Fjern Skærecover A og montér Coversømsbord B (se side 12). Markeringerne på Coversømsbord B angiver afstanden i cm og tommer fra coversømmens midterste nål. Brug den som guide, når du plaecrer stofkanten.

Indstil maskinen i Trådningsposition (side 15) og tråd maskinen.

Indstil maskinen i Syposition (side 15) og luk frontdækslet.

Sådan påbegyndes syningen

Hæv trykfoden.

Placer stoffet under trykfoden bag nålen.

Sænk trykfoden.

Træd på fodpedalen for at påbegynde syningen.

Bemark! Når du begynder at sy fra midten af stoffet, skal du placere stoffet ved det punkt, hvor du ønsker at begynde at sy.

Hæftning af Coversøm Slutning

Det er ikke muligt at "kæde af" efter syning af coversom, fordi det får sommen til at trevle, när gribertråden trækkes ud for enden af syningen. Hæft derfor sommen på følgende måde.

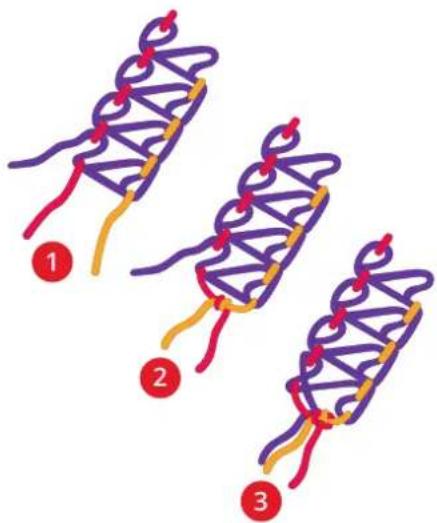

Ved Syning til Kanten af Stoffet

1. Adskil trådendcrne.
2. Bind nåletrådene (2 eller 3 tråde) sammen först.
3. Hæft derefter disse tråde sammen med gribertrådene.
   Klip overskydende tråde af.

Loft trykfoden, og drej håndhjulet en hel rotation væk fra dig. Træk stoffet ud under og bag trykfodcn, mens du med tommel- og pegefinger holder fast på enden af sommen for at forhindre sommen i at trevle.

Bemark! Normalt trevler stingene i begyndelsen af syningen ikke, men for at være på den sikre side kan sommen haftes ved at folge samme trin som beskrevet ovenfor, när der sys helt ud til kanten af stoffel.

Syning af Kædesøm

Kædesømmen sys med to tråde; én nåletråd og én gribertråd. Normalt trimmer maskinen stofkanten, när sommen syes. En kædestingssøm kan dog placeres i den ønskede afstand fra kanten af stoffet ved at sætte overkniven i B-position, frakoble overgriberen og monterc coversømsbord B (sc side 12).

Sluk for vægkontakten, og træk maskinens ledning ud af stikket.

Klargøring af Maskinen

Deaktiver overkniven (sc side 14). Stoffet skal ikke afskæres vcd denne som.

Fjern Skærecover A og montér Coversømsbord B (se side 12). Markeringerne på Coversømsbord B angiver afstanden i cm og tommer fra coversømmens midterste nål. Brug den som guide, når du placerer stofkanten.

Indstil maskincen i Trådningsposition (side 15) og tråd maskincen.

Indstil maskinen i Syposition (side 15) og luk frontdackslet.

Start og Afslut Syning

Når du begynder at sy efter at have trådet maskinen, skal du sy 2-3cm på en stofprøve og afslutte med kæde ud over stofkanten. Når du er færdig med at sy, skal du trække stoffet let bagud og afslutte med kæde ud over stofkanten.

Sytips

Syning med Kraftig Pyntetråd i Griberne

Kraftige, dekorative tråde kan give dit syprojekt en smuk effekt. Tråd griberne som beskrevet i afsnittet om trådning (se side 35).

Når du bruger dekorative tråde, skal du fjerne trådholderen og placere trådkapslerne som vist for at forhindre, at tråden bliver fanget på kanten af trådrullen.

Differentialtransporten kan anvendes til rynkning af let stof. Du kan bruge den til ærmer og til at lave flæser med mere.

Indstil differentialtransporten til mellem 1,5 og 2 for at få den bedste rynkceffekt til dit syprojekt. Dette bør altid afprøves ved at sy i en stofrest. Se side 54, for at lære, hvordan differentialtransporten indstilles.

Indstil stinglængden til 4-5 afhængigt af stofmaterialet.

Syning af Hjørner

Ydre Hjørner

Klip somrummet af ved tre af hjørnerne ca. 3 cm som vist (A). Start syningen ved det hjørne, der ikke er klippet.

Stands maskinen, når du kommer til et hjørne. Hæv nålene og trykfoden. Træk stoffet væk fra stingtungen. Drej stoffet og læg stoffet ind til overkniven (B).

Sænk trykfodsløfteren. Fortsæt syningen fra hvor stingene før hjørnet sluttede.

Klip det indvendige hjørne som vist (A). Sy og stop ca. 3 cm for det indvendige hjørne.

Drej stoffet så klippelinjerne er lige (B).

Fortsæt med at sy.

Bemærk! Cirkular syning er kun egnet til mellemsvare og kraftige stoffer. Stabilisering anbefales også.

Fjern sybordet fra maskinen (side 11). Monter forlængerbordet. Forlængerbordet har 13 huller, der passer til drejestiften, som bruges til cirkulær syning. Sy cirkler med overkniven aktiveret for at få en smuk kantfinish med overlocksømme. Deaktiver overkniven for at sy cirkulære dekorationer med coversømme.

Marker en prik på stoffet for at angive midten af den cirkel, du vil sy. Læg stabiliserende vlieseline under stoffet.

Stik den skarpe ende af stiften (B) igennem stoffet (A) ved mærket. Placer enden af stiften i det valgte hul på forlængerbordet (C). Skub stiften og dcns bundplade (D) sammen.

Sænk trykfoden, og begynd at sy. Stoffet vil dreje i en cirkel omkring drejestiften.

Når cirklen er færdig, skal du overlappe sømmen ca. 2-3cm. Brug en synål med ct stort øje til at trække trådenderne om på stoffets vrangside og hæft.

6 Sømjusteringer

Trykfodstryk

Trykfodstrykket til syning under normale betingelser bør stå på "N" (A). Justeringer kan være nødvendige på grund af stoftypc og tykkelse. Reducér eller og trykket, indtil du er tilfreds med resultatet. Lav altid en prøvesyning på et stykke af stoffet, inden du syr i dit klædningsstykke.

Mindre tryk: Reducer trykket ved at dreje justeringsknappen mod uret til en værdi imellem N og 1.

Mere tryk: Reducer trykket ved at dreje justeringsknappen med uret til en værdi imellem N og 7.

Tilbage til standardindstilling: Drcj justcringsknappen indtil market på knappen står på N.

Justering af Stingbredde

Stingbredden kan øges eller mindskes ved at ændre nålens position eller med skærcbreddeknappen.

Justering ved Hjælp af Nåleposition

Når kun højre nål anvendes, er stingbredden 4 mm (B).

Ved brug af kædcsømsnålen er stingbredden 9 mm (C).

Justering ved hjælp af Drejeknap til Skærebredde

Skærebredden kan finjusteres ved at dreje skærebreddeknappen (A). Den indstillede værdi skal svare til mærket på dækslet (B). Ved at gøre dette kan overknivens position og skærebredden justeres inden for det område, der er vist nedenfor.

Når kun højre nål anvendes: 3.5 - 5.5mm

Ved brug af kædesømsnålen: 8.5 - 10.5mm

For standardindstilling skal drejeknappen indstilles til 6.5.

Tip: Brug Precise Thread Control-systemet til at finjustere dannelsen af sting, så lokkerne dannes pænt rundt om stofkanten (se side 53 og side 16).

Hvis løkkerne ikke dannes pånt omkring stofkanten, og du har forsøgt at justere spændingen og/eller skærebredden, tillader Precise Thread Control meget små bevægelser af stingtungen for at kompensere (sc side 16).

A. Hvis løkkerne ligger uden for stofkanten, skal du flytte PTC-håndtaget mod "-" (1). Stingtungen flyttes tættere på stingpladen, og løkkerne dannes tættere på stofkanten (2).

B. Hvis løkkerne er for stramme omkring stofkanten, hvilket får stoffet til at folde eller blive ujævnt langs kanten, skal du flytte PTC-håndtaget mod "+" (1). Stingtungen flyttes længere væk fra stingpladen, så den flugter bedre med stofkanten (2).

Justering af Stinglængde

Stinglængden indstilles automatisk, når du vælger en som, men du kan justere den yderligere, alt efter hvilken tråd og hvilket stof der bruges, og hvilket udscende du ønsker at opnå til dit syprojekt. Indstil stinglængden til 3 mm, når der sys i kraftige stoffer. Indstil stinglængden til 2mm, når der sys i lette stoffer.

For at justere stinglængden, tryk + eller —. Værdien fremhæves, hvilket viser, at standardindstillingen er blevet ændret.

Stinglængdeikon

Indstilling af differentialtransport

Differentialtransportsystemet består af to transportører, der er placeret efter hinanden. Begge transportører arbejder uafhængigt af hinanden for at give perfekte resultater, når der sys i specialstoffer. Når mångden af stoffremføring i den forreste transportør ændres i forhold til fremføringen i den bagerste transportør, "strækkes" eller "rynkes" stoffet.

Anvend differentialtransporten til at undgå strækning af strikstoffer og rynkning af lette stoffer.

Differentialfremføring indstilles automatisk til 1,0, når en af sömmene vælges. Deute er indstillingen for overlocksyning i normalt stof. Hvis du vil justere differentialen, skal du trykke på + eller – (værdinummeret fremhæves, hvilket angiver, at standardindstillingen er blevet ændret).

Normalt skal sommen og stoffet ligge fladt (A).

Hvis det syede stof strækker sig (B), justeres værdien mod 2.0.

Ivis det syede stof er rynket (C), justeres værdien mod 0.6.

Ikon for Differentiale

Trådspændingen indstilles automatisk, när du vælger en som, men den skal muligvis justercs afhængigt af:

Se side 19 ang. justering af trådspænding.

Nedenstående beskriver, hvordan spændingsindstillingerne kan justeres for 4-trådet overlock som.

1. Stoffets vrangside
2. Venstre nåletråd
3. Stoffets retside
4. Overgribertråd
5. Højre näletråd 6. Undergribertråd

Korrekt Trådspænding

Tråden i undergriberen og tråden i overgriberen bør være godt afbalanceret med samme spænding (begge gribertråde bør krydse i kanten af stofferne). Nåletrådene bør ikke være for løsc eller for stramme, men have samme spænding.

Overgriber Trådspænding

Når overgribertråden er for løs (A): ∅g trådspændingen for overgriberen, eller reducer trådspændingen for undergriberen.

Når overgribertråden er for stram (B): Reducer trådspændingen for overgriberen, eller og trådspændingen for undergriberen.

Undergriber Trådspænding

Når undergribertråden er for løs (C): ∅g trådspændingen for undergriberen, eller reducer trådspændingen for overgriberen.

Når undergribertråden er for stram (D): Reducer trådspændingen for undergriberen, eller og trådspændingen for overgriberen.

Venstre Nåletrådsspænding

Når venstre nåletråd er for los (E): Stram trådspændingen i venstre nål eller løsn begge gribertråde.

Højre Nåletrådsspænding

Når den højre nåletråd er for løs (G): Stram trådspændingen i højre nål.

Når den højre nåletråd er for stram (H): Reducer trådspændingen i højre nål.

7 Vedligeholdelse

Rengøring

Efter brug bør du aftørre symaskinens overflader og touchskærmen med en blød klud for at fjerne ophobet støv og fnug.

Rengøring af Griberområdet

Sluk for vægkontakten, og træk maskinens ledning ud af stikket.

Åbn frontlåget.

Brug børsten til at børste fnuller ud af maskinen.

Bemærk! Du kan også bruge en støvsuger til at rengøre området ved overkniven og transportøren.

Rengøring af Gribernes Trådningsrør

Brug trådningswiren til at rengøre gribernes trådningsrør.

Tag trådningswiren og før den lige ende (ikke enden med den lille løkke) ned i griberens trådningshul, indtil den kommer ud af hullet i griberspidsen (A).

Anvend en 60wt tråd på ca. 60cm til at rengøre gribernes trådningsrør. Træk tråden igennem lokken på trådningswiren, til midten på tråden (B).

Træk forsigtigt enden at trådningswirren indtil tråden kommer igennem hullet i spidsen af griberen (C).

Træk i träden til den er hele vejen igennem trådningsrøret.

Gentag ovenstående procedure 2-3 gange.

Tryk på trådningsknappen 4-5 gange uden tråde i maskinen for at fjerne overskydende fnuller (D).

Sæt omskifteren til Trådning/Syning i "Syposition".

Luk frontdækslet.

Bemark! Rengør trådningsrørene til griberne hver 10. brugstime eller hvis tråderen ikke fungerer korrekt.

Tip: Rengør også griberens trådningsrør, hvis du oplever, at dine sting bliver uregelmæssige, og andre justeringer ikke virker.

Tip: Du kan også bruge en luftspray eller en kamera "stov blæser" til at rengøre gribernes trådningsrør.

Trädningsposition

Sluk for vægkontakten, og træk maskinens ledning ud af stikkel.

For at få maskinen til at køre problemfrit og stille skal de bevægelige dele (på overgriberen), som er vist på billedet, smørcs ofte. Vi anbcfaler smøring en gang om ugen ved normalt brug eller efter ca. hver 10. time ved uafbrudt anvendelse.

Anvend symaskincolic. Der må ikke anvendes anden olic, da det kan beskadige maskinen.

Læg et stykke reststof under trykfoden og kør maskinen uden tråd i et par minutter.

Aftør maskinens overflade for at fjerne al overskydende olie, inden du begynder at sy.

Vigtigt ved smøring!

Der må aldrig tilføres olie i gribertrådningshullerne, røråbningerne ellergriberspidserne (markeret med rodt på billedet).

Udskiftning af Overkniven

Sluk for vægkontakten, og træk maskinens ledning ud af stikket.

Overkniven skal udskiftes, når den bliver sløv. Overkniven kan udskiftes i hht. følgende anvisninger. Hvis du har problemer, skal du kontakte din autoriserede servicetekniker.

Åbn frontlåget og anbring den overkniven (A) i position A (se side 14).

Løsn skruen (B) ved at dreje den mod dig selv og fjern overkniven.

Drej håndhjulet mod dig selv, indtil overkniven er sænket til laveste position.

Sørg for, at den forreste kant på overkniven er 0.5-1.0 mm lavere cnd den skærende kant på den stationare kniv (D).

Opbevaring

Når maskinen ikke er i brug, skal du sørge for, at stikket er trukket ud. Dæk maskinen med den bløde støvhætte for at beskytte den og opbevar maskinen, så den ikke udsættes for direkte sollys eller fugtighed.

Serviceeftersyn

Hvis du har spørgsmål vedrørende service og/eller drift, skal du kontakte vores kundcafdeling.

Fejlfinding

Maskinen kører ikke

Mulig årsag: Maskinen er ikke sluttet korrekt til strømkilden.

Losning: Kontrollér, at maskinen er sluttet korrekt til strømkilden (side 9).

Mulig Årsag: Sikkerhedsanordningen er aktiveret.

Løsning: Luk åbne dæksler, og sænk trykfoden.

Stoffet fremføres ikke ordentligt

Mulig årsag: Stinglængden er for kort til det stof, der sys i.

Løsning: ∅g stinglængden (side 19, side 53).

Mulig årsag: Differentialtransporten er ikke indstillet i den korrekte position til det stof, der sys i.

Løsning: Juster differentialtransporten (side 19, side 54).

Mulig årsag: Trykfodstrykket er ikke korrekt indstillet til det stof, der sys i.

Løsning: Juster trykfodstrykket (side 52).

Nålen knækker

Mulig årsag: Nålen sidder måske ikke ordentligt i nåleholderen.

Losning: Isæt nålen, så den sidder helt oppe i nåleholderen, og stram derefter skruen ordentligt (side 13).

Mulig årsag: Stoffet trækkes bag trykfoden med hånden, mens du syr, hvilket får nålen til at bøje.

Løsning: Undlad at trække i stoffet med hånden; lad transportøren fremføre stoffet under trykfoden.

Mulig årsag: Nålen har muligvis ikke den rette størrelse til det stof, der sys i.

Løsning: Brug en nålestørrelse, der passer til stoffet (side 23).

Tråden knækker

Mulig årsag: Måske er maskinen ikke trådet korrekt; eller trådene er trådet i den forkerte rækkefolge.

Løsning: Kontrollér, at maskinen er trådet i den korrekte rækkefolge (fra venstre mod højre).

Mulig årsag: Tråden ruller ikke frit af trådrullen.

Løsning: Kontrollér trådrullen for at sikre, at tråden ikke sætter sig fast. Sæt trådrullen og trådrullekapslen på som vist på side 24.

Mulig årsag: Nålen eller nålene kan være bøjede, slove eller knækkede.

Løsning: Udskift nälen/nålene (side 13).

Mulig årsag: Nålen ikke isat korrekt.

Løsning: Sæt nälen korrekt i (side 13).

Mulig årsag: Der anvendes tråd af dårlig kvalitet eller med ujævne fibre.

Løsning: Brug en tråd af god kvalitet med glatte, javne fibre.

Løsning: Løsn trådspænding (side 19, side 55).

Mulig årsag: Tråden er fanget i en af trådførerne.

Mulig årsag: Nålen eller nålene kan være bøjede, slove eller knækkede.

Løsning: Udskift nälen/nålene (side 13).

Mulig årsag: Nålen sidder måske ikke ordentligt i nåleholderen.

Losning: Isæt nålen, så den sidder helt oppe i nåleholderen, og stram derefter skruen ordentligt.

Mulig årsag: Nålen har muligvis ikke den rette størrelse til det stof, der sys i.

Løsning: Brug en nålestørrelse, der passer til stoffet (side 23).

Mulig årsag: Måske er maskinen ikke trådet korrekt, eller trådene er trådet i den forkerte rækkefolge.

Løsning: Kontrollér, at maskinen er trådet i den korrekte rækkefølge som vist i brugsanvisningen (fra venstre mod bojre).

Mulig årsag: Der anvendes tråd af dårlig kvalitet eller med ujævne fibre.

Løsning: Brug en tråd af god kvalitet med glatte, jævne fibre.

Stingene er ujævne

Mulig årsag: Stingene er ikke afbalancerede.

Løsning: Justér trådspændinger og muligvis skærebredde (side 19, side 52).

Mulig årsag: Tråden ruller ikke frit af trådrullen.

Løsning: Kontrollér trådrullen for at sikre, at tråden ikke sætter sig fast.

Mulig årsag: Måske er maskinen ikke trådet korrekt, eller trådene er trådet i den forkerte rækkefolge.

Løsning: Kontrollér, at maskinen er trådet i den korrekte rækkefølge (fra venstre mod højre).

Mulig årsag: Der er fnug eller stov i griberens trådningsrør.

Mulig årsag: Trådspændingen er for stram.

Løsning: Løsn trådspændinger (side 19, side 55).

Mulig årsag: Tråden ruller ikke frit af trådrullen.

Løsning: Kontrollér trådrullen for at sikre, at tråden ikke sætter sig fast.

Mulig årsag: Der anvendes tråd af dårlig kvalitet eller med ujævne fibre.

Løsning: Brug en tråd af god kvalitet med glatte, javne fibre.

Mulig årsag: Stinglængden er for kort.

Løsning: Juster stinglængden til længere sting (side 53, side 19).

Mulig årsag: Differentialtransporten er ikke indstillet i den korrekte position til det stof, der sys i.

Løsning: Juster differentialtransporten (side 19, side 54).

Ujævn afskæring

Mulig Årsag: Over- og underkniven er ikke i den korrekte position.

Løsning: Kontrollér knivenes indstilling (side 57).

Mulig årsag: Kniven eller knivene er beskadigede eller slidte.

Løsning: Udskift den ene eller begge knive (side 57).

Stoffet sidder i klemme

Mulig Årsag: Over- og underkniven er ikke i den korrekte position.

Lösning: Kontrollér knivenes indstilling (side 57).

Mulig årsag: Tråden ruller ikke frit af trådrullen.

Løsning: Kontrollér trådrullen for at sikre, at träden ikke sætter sig fast.

Mulig årsag: Stoffet er for tykt.

Løsning: Sammenpres tykke stoflag med en almindelig maskine inden syning med din overlockmaskine.

Griberträderen Virker Ikke

Mulig Årsag: Tråden er ikke korrekt indsat i trådningshullet til griberen.

Løsning: For mindst 2cm tråd ned i griberbullet.

Mulig Årsag: Tråden er ikke lang nok.

Løsning: Trek. ca. 55 cm tråd ud, før du fører trådenden ned i trådningshullet.

Mulig Årsag: Tråden er snoct sammen, våd eller frynset.

Løsning: Klip trådenden.

Mulig Årsag: Der er fnuller ophobet i griberens trådningsrør.

Løsning: Rengør griber trådningsrøret (side 56).

Tekniske specifikationer

SyhastighedMaximum 1100 ± 150rpm	Stinglængde1–5mm	Trykfodsløft6mm
NåleHUSQVARNA VIKING® ELx705#90/14, #12/80	Stingbredde — Overlocksøm3.5–7.5mm	Vægt11.4kg
Antal Nåle1–3	Differentialtransport Forhold0.6–2.0	Maskine DimensionerBredde: ≈440mmDybde: ≈300mmHøjdc: ≈310mm
Antal Tråde2–5	PæretypeLED x5	Mærkespænding120V/60Hz (Nordamerika)230V/50Hz (Europa)
BeskyttelsesklasseII (Europe)	Nominel EffektMaskinc: 113WattLED Lys: 1.6Watt

Vi forbcholder os retten til uden varsel at ændre maskincens udstyr og udvalget af tilbchor eller at foretage ændringer i ydeevne eller design. Sådanne ændringer vil dog altid være til fordel for brugeren og produktet.

IMMATERIELLE RETTIGHEDER

AMBER, VIKING, og KEEPING THE WORLD SEWING & Design er varemærker tilhørende KSIN Luxembourg II, S.a.r.l.

HUSQVARNA og "H-mærket med krone" er varemærker tilhørende Husqvarna AB. Alle varcmærker anvendes under licens af VSM Group AB.

Vcd bortskaffelse af dette produkt skal det genbruges i henhold til relevante nationale bestemmelser vedrørende elektriske/elektroniske produkter.

Elektriske apparater må ikke bortskaffes som usortret kommunalt affald. Brug en særlig facilitet til affaldshåndtering. Kontakt de lokale myndigheder for at få nærmere oplysninger om, hvilke affaldssorteringssystemer der findes. Når du udskifter gamle husholdningsapparater med nye, kan forhandleren være juridisk forpligtet til at tage det gamle apparat tilbage med henblik på bortskaffelse uden omkostninger for dig.

Hvis elektriske husholdningsapparater bortskaffes på losseplads eller affaldsdeponi, kan farlige stoffer lække til grundvandet og indgå i fødekæden, hvilket kan være sundhedsskadeligt.
