BRUGSANVISNING MCC-3D ENTES
TEK FAZLI DÜŞÜK GERİLİM KORUMA RÖLESİ MCC-1D
E/NTES
www.enies.com.tr
MCC-1D gerilim koruma rölesi 168V sabit düşük gerilim sınır olan çekmede geckimeli düşük gerilim koruma rölesidir. Tek fazlı klima sistemlerinde, elektronik kumanda ve kontrol sistemlerinde ve motor gibi ökipmanların korunmasında kullanılır.
Kullanım ve Çalışma Prensibi
Cinaz, üzerinde yer alan zaman ayar düğmesiyie 5-15 dk. arasında istenilen süreye ayarlanır.
'Un': Besieme 'Out': Normal Şiklandir
1- Röle ilk çalışmaya başladığında 'ON' işığı yanıktir. Gerilim normal seviyede ise zaman sayını başlar ve ayarlanan süre sonunda çıkış rölesi kontażını çeker ve 'OUT' işığı yanar.
2-Şayat beslome (ölçme) gerilimi 168 V'un altına düşerse rölo gecikmesiz kontağınlı bırakır ve "OUT" işığı söner.

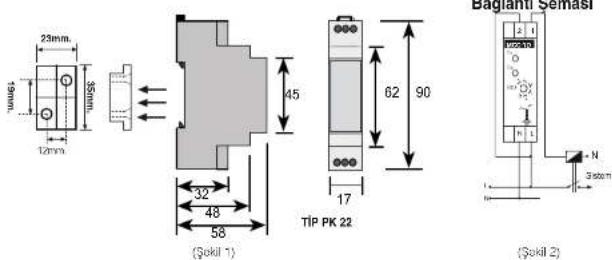

Bağlantı Şeması
Güvenil Kullanım ve Kurulum İçin Uyarılar
Asağıdaki talimatlara uyulmaması halinde yaralanma veya ölümlle sonuçlanabileceğik durumlar ortaya cıkabilir.
• Cihaz üzerindeki herhangi bir islemden önce tüm besleme gerilimlerini kesiniz.
• Cihaz sobekoyo bağlı ikön ön panel çıkarmayınız
- Cihazı solvent veya benzori maddoloric tomizlemoyiniz. Cihazı tomizlemok için sadece kuru boz
Kullan hiz
- Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazi panoya monte ediniz.
- Cihazınızdaki herhangi bir sorunda yetkili saticinizla temas kurunuz.
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hiç bir şekilde sorumlu tutulamaz.
Teknik Özellikler
Beslomo Girisi Güc Tüketim
Hatava Geome Gerilimi
Gecikme Zaman (At)
Gloin to Zaiman (30)
Isletme Gerilimi (Un) : 220/230 V AC
İsletme Frekansı (f) : 50/60 Hz
İsletme Aralı OI (A) 160-260V AC
Çıkış Kontaż (—)
Orlam Sıcaklıč
Baölanlı Sekli
Boglar K. Q. M.
Bovullar
Koruma Sini
Ağırlık
220/230 V AC
50/60 Hz
160-260V AC
< 8 VA
16B V AC
5-15 dk + %10 (Averiagenbilir)
1-5 ck +% 10 (Onsylvonel)
1 NO. 104/2500VA Cpn
: TNO, 10A/2500VA, COSφ = 1
-5℃; +50℃
: Klemensi, klemens rayina montaj, panoya vida lo
montaj adaptör parçası ile müm kündür. (Şekil 1)
Tip PK 22
P 20
0.1 Kg
ÜÇ FAZLI DÜŞÜK GERİLİM KORUMA RÖLESİ MCC-3D
E/NTES
MCC-3D gerilim koruma rölesi 168V sabit düşük gerilim sınırın olan çekmede geokmeli düşük gerilim koruma rölesidir. Uç fazlı klima sistemlerinde, elektronik kumanda ve kontrol sistemlerinde ve motor gibi ekipmanların korunmasında kullanılır.
Kullanım ve Çalışma Prensibi:
Cihaz, üzerinde yer alan zaman ayar düğmesiyle 5-15 dk. arasında istenilen süroyo ayarlanır.
'On': Boslomo 'Out': Normal ışıklarıdır
1- Röle ilk çalışmaya başladığında "ON" işigi yanıktir. Gorilimler normal soviyode ise zaman sayını başlar vo avarlanan süre sonunda çıkış rölesi kontačını ceker ve "OUT" işigi yanar.
2-Şayet fazlardan hemangi birli 168 V'un altına düşerse rôle gecikmesiz kontağınlı bırakır ve "OUT" sığı söner.

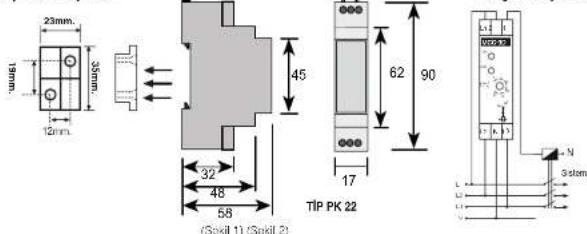

BoyutlarBoyutlar
Güvenil Kullanım ve Kurulum İçin Uyarılar
Asaqidaki talimatlara uyulmaması halinde yaralanma veya ölümle sonuçlanabilecek durumlar ortaya çıkabilir.
- Cihaz üzerindeki herhangi bir islemden önce tüm besleme gerilimlerini kesiniz.
- Cihaz sobekeye bağlı iken ön paneli çıkarmayınız.
- Cihazı solvent veya benzeri maddelerle tomizlemeyiniz. Cihazı temizlemek için sadece kuru bez kullanınız.
• Cihazı çalıştırmadan önce bağlantılarının doğru olduğunu kontrol ediniz.
• Cihazi panova monte ediniz.
- Cihazinizdaki herhanci bir sorunda yetkili saticinizla temas kurunuz.
Yukarıdaki önlemlerin uygulanmaması sonucu doğabilecek istenmeyen durumlardan üretici firma hic bir şekilde sorumlu tutulamaz.
Teknik Özellikler
Isletme Gerilimi (Un)
İsletme Frekansı (f)
İsletme Araliči (AÜ)
Beslemo Girişi Güc Tüketimi
Hatava Gecmo Gerilimi
Geckme Zamani (At)
Cikis Kontagi ( )
Orlam Sicakuğ
Bağlanlı Şekli
Boyutar
Koruma Sinifi
Ağırlık
220/230 V AC 3 faz 4 telli vildiz bağlantı
50/60 Hz
160-260V AC
< B VA
169 V AC
5-15 dk + % 10 (Avarlanabillir)
1-5 dk +3/10 (Onsvonel)
1 NO. 104/26/04, Censa = 1
NO, 10A/2500VA, COSO =
-5°C +50°C
Kiomonsii, Kiomons rayina montaj, pandya vida ho
montaj adaptor parçası ile mulkundur. (Şekl 1)
Tip PK 22
IP 20
0.1 Kg
Bu ortn, 30.05. 2009 tarih ve 26991 sayılı resmi gazetede yayınanan EEE Yönetmeiğinin Madde 2 ve Ex-1A madde 9 kapsamındadır.
Dudull, OSB, I. Cadce, No. 23 34776 Ümraniye - ISTANBUL / TÜRKİYE
Tel :021631301 10 Faks :02163141615
A2904Rev.7
THREE PHASE UNDER VOLTAGE MONITORING DEVICE MCC-3D
MCC-3D is a delay OFF protection device that has an under voltage limit at 168VAC. It is mainly used for protection of three-phase systems such as, electronic command and control systems, capacitors of power compensation switch boards, air condition systems, motors etc.
Utilization and Operation Principles
Delay ON time can be adjusted between 5-15 minutes with the knob on the front panel. "On" is too, Power LED, "Out" in normal LED.
1- When the device is supplied for the first time, 'On' LED is ON and if the monitored voltages are within the adjusted range, the output relay is switched ON and 'Out' LED turns ON at the end of delay time (5-15 minutes).
2-When any of the phases falls below 168VAC, the output relay and "Out" LED turns OFF without delay.

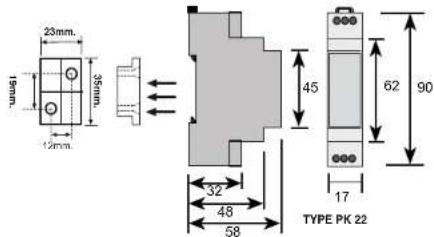

Dimensions
(Figure 1) (Figure 2)
Connection Diagram
PRECAUTIONS FOR INSTALLATION AND SAFE USE
Failure to follow those instructions will result in death or serious injury.
- Disconnect all power before working on equipment.
- When the device is connected to the network, do not remove the front panel.
- Do not try to clean the device with solvent or the like. Only clean the device with a dried cloth.
- Verify correct terminal connections when wiring
• Electrical equipment should be serviced only by your compedent seller.
- Only for rack panel mounting
No responsibility is assured by the manufacturer or any of its subsidiaries for any consequences arising out of the use of this material.
Technical Features
Rated Voltage (Un)
Rated Frequency (f)
Operating Range (ΔU)
Power Consumption
Tripping Voltage
Delay Time (Δt)
Output Contact (→)
Ambient Temperature
Installation
Dimensions
Protection class
Weight
: 220/230 V AC 3 phase 4 wire star connection
: 50/60 Hz
: 160-260V AC
<8VA
: 168 V AC
: 5-15 ck. +10% (Adjustable)
1.5 dk +10% (Options)
1 NO. 104/3500V4. Core = 1
. FNO, 10A/2500VA, COSφ = 1
: 5°C; +50°C
-5°C, +30°C
; Screw type terminals. Rail fronted (Possibility of screw frontage with plastic adaptive wire figure 4).
with plastic adapter, refer to figure 1)
: Type PK 22
: IP 20
:0.1Kg
SINGLE PHASE UNDER VOLTAGE MONITORING DEVICE MCC-1D
MCC-1D is a delay OFF protection device that has an under voltage limit at 188VAC. It is mainly used for protection of single-phase systems such as, electronic command and control systems, capacitors of power compensation switch boards, air condition systems and motors etc.
Utilization and Operation Principles
Delay ON time can be adjusted between 5-15 minutes with the knob on the front panel.
"On" is the Power LED; "Out" is the normal LED.
1- When the device is supplied for the first time, "On" LED is ON and if the monitored voltage is within the adjusted range, the output relay is switched ON and "Out" LED turns ON at the end of delay time (5-15 minutes).
2-When the phase value falls below 168VAC, the output relay and "Out" LED turns OFF without delay.

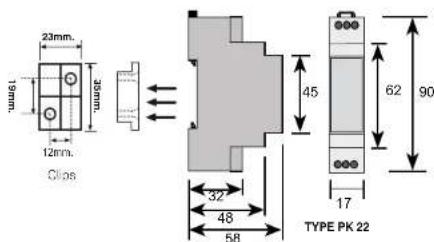

Dimensions
Connection Diagram
(Figure 2)
PRECAUTIONS FOR INSTALLATION AND SAFE USE
Failure to follow those instructions will result in death or serious injury.
- Disconnect all power before working on equipment.
- When the device is connected to the network, do not remove the front panel.
- Do not try to clean the device with solvent or the like. Only clean the device with a dried cloth.
- Verify correct terminal connections when wiring
• Electrical equipment should be serviced only by your compedent seller.
- Only for rack panel mounting.
No responsibility is assured by the manufacturer or any of its subsidiaries for any consequences arising out of the use of this material.
Technical Features
Rated Voltage (Un)
Rated Frequency (f)
Operating Range (AU)
Power Consumption
Tripping Voltage
Delay Time (AI)
Bolay Time (Δt)
Output Contact (→)
Ambient Temperature
Installation
Dimensions
Protection class
Weight
220/230 V AC
50/60 Hz
160-260V AC
105-200V H2 <8 VA
168 V AC
5.16 min
5-15 min. ±10% (Adjustable)
1-3 OK. ± 10% (Optional)
NO, 10A/250NA, Cosφ = 1
-5℃；-50℃
Screw type terminals, Rail mounted (Surface mount with clips,
refer to figure 1)
Type PK 22
IP20
0.1 Kg
Dudullu OSB; 1. Cadde; No: 23 34776 Umranye - ISTANHUI / TURKEY
Tel : +90 216 313 01 10 Fax : +90 216 314 16 15
A2904Rev.7
