BRUGSANVISNING Transformer Heatit

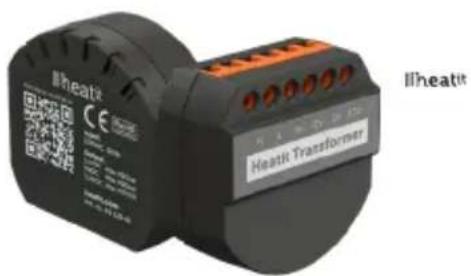

HEATIT TRANSFORMER
Quick Guide
| Article no. Doc. version Doc. date45 126 48 | 2023-A | 01.02.2023 |
INTRODUCTION
Heatit Transformer is an in-wall transformer that fits European electrical wall boxes. It enables the user to connect low voltage devices to mains power. Heatit Transformer enables you to change the voltage from 230VAC to either 12VDC, 5VDC or 3.3VDC.
Paired with Heatit battery adapters, Heatit Transformer can make your battery-powered devices run on mains power. Any battery-powered devices with a power draw of up to 450mA at 12VDC or 420mA at 5VDC and 3.3VDC can be connected to the transformer.
INSTALLATION
Installation must be done by a licensed electrician in accordance with national building codes. Before installation, disconnect the power to the device from the mains. During installation of the device, power to the device must be disconnected AT ALL TIMES!

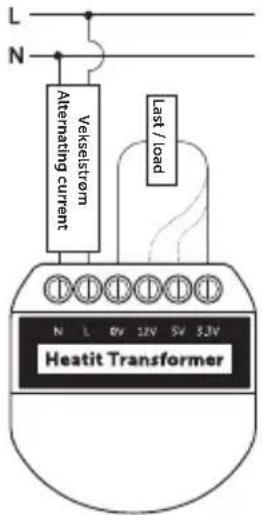

CONNECTIONS
NB! Max tightening torque for terminal screws: 2Nm.

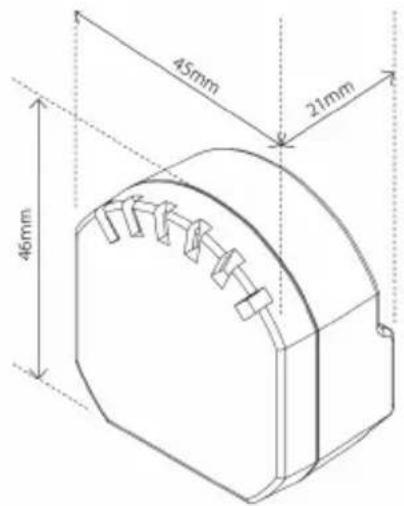

DIMENSIONS
FEATURES
- Adjust voltage from 230VAC to 12VDC, 5VDC or 3.3VDC
- Compact size - fits easily into European electrical wall boxes
- Easy to install
TECHNICAL DATA
Rated voltage 230VAC 50Hz
Output 12VDC Max 450mA
5VDC Max 420mA
3.3VDC Max 420mA
Ambient temperature 5°C to 40°C
Humidity 10% til 85% RH
Screw terminals Max 2.5mm ^4 2Nm
IP Code IP 21
Size (LxBxH) 46 x 45 x 21mm
Certification CE
MAINTENANCE
The device is maintenance-free.
Only for indoor installations.
Heatit Controls AB can not be held liable for typographical errors, other errors or omittances in our information.
Product specifications may change without further notice. All electrical installations must be carried out by a licensed electrician. The product must be installed in accordance with national building codes and our installers manual.
HEATIT TRANSFORMER
Quick Guide
El.-nr. Dok. version Dok. dato 45 126 48 2023-A 01.02.2023
INNLEDNING
Heatit Transformer er en transformator for skjult installasjon i standard veggboks. Heatit Transformer gir mulighelen til å justere spenningen fra 230VAC til 12VDC, 5VDC eller 3.3VDC.
Sammen med Heatit batteriadaptere lar Heatit Transformer deg drive batterienheter via strømnettet. Alle enheter med et strømforbruk på mindre enn 450mA på 12VDC, eller 420mA på 5VDC og 3,3VDC kan kobles til transformatoren.
INSTALLASJON
Produktet skal installeres av en registrert installasjonsvirksomhet i henhold til norske byggforskrifter. Før installasjonen må all strømtilførsel til enheten kobles fra. Spenningen til enheten MÅ TIL ENHVER TID være frakoblet under montering.
KOBLINGER
NB! Tiltrekningsmoment klemmer maks 2Nm.
DIMENSJONER
EGENSKAPER
- Juster spenning fra 230VAC til 12VDC, 5VDC eller 3,3VDC
• Passer i standard veggboks - Enkel à montere
TEKNISKE DATA
Spenning 230VAC 50Hz
Utganger 12VDC Max 450mA
5VDC Max 420mA
3.3VDC Max 420mA
Omgivelsestemperatur 5°C to 40°C
Luftfuktighet 10% til 85% RH
Tilkoblingsklemme Maks 2,5mm² 2Nm
IP-klasse IP 21
Størrelse (LxBxH) 46 x 45 x 21mm
Sertifisering CE
VEDLIKEHOLD
Produktet trenger ikke vedlikehold. Kun for innendørs bruk.
Heatit Controls AB tar forbehold om typografiske feil, andre feil eller mangler i vår informasjon. Produktspesifikasjoner kan bli endret uten ytterligere varsel. Skal kun installeres av en registrert installasjonsvirksomhet. Produktet skal installeres i henhold til gjeldende NEK 400 og installasjonsveiledning.
