BRUGSANVISNING 805-755 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, når barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
- Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

Varemærke og design patenter og rettigheder er godkendt af ejerne af Maserati.

Specifikationer

Hastighed: 3-4,5 km/t

Gennemsnitligt batteri levetid: ca. 300 timer

Delliste

Inden du starter samling af produktet bedes du tjekke at alle nedenstående dele er i pakken:

Karosseri
Forrude
Oplader
Rat
Sæde
Sidespejle
Motor
Instruktionsbog
Fjernbetjening
Hjul
Fælge
Tilbehørspakke

DK

Samlevejledning

Trin 1: Montering af forhjul og baghjul

Som vist på tegningen påsæt spændeskive på frontaksel, derefter forhjul, spændeskive, møtrik som fastspændes. Efterfølgende monteres fælge. På baghjul sættes køremotor på først, derefter baghjul, spændeskive og møtrik som fastspændes. Efterfølgende monteres fælge.

Trin 2: Montering af rat

Forbind rattet med ratstammen. Placer rattets huller ud for hullerne på ratstammen. Brug maskinskruen til at fastspænde rattet.

Trin 3: Installer forrude

Indsæt forruden som vist på billedet. Der skal lyde et "klik".

Trin 4: Installering af sæde

Inden sædet samles, skal følg næste side der fortæller dig hvordan du skal forbinde motorledning og batteriledning. Når dette punkt er udført kan du montere sædet på karosseriet. Brug skruen til at fastgøre sædet til bilen.

Trin 5: Montering af sidespejle

Pres sidespejle på plads som anvist på billedet. Der skal lyde et "klik".

DK

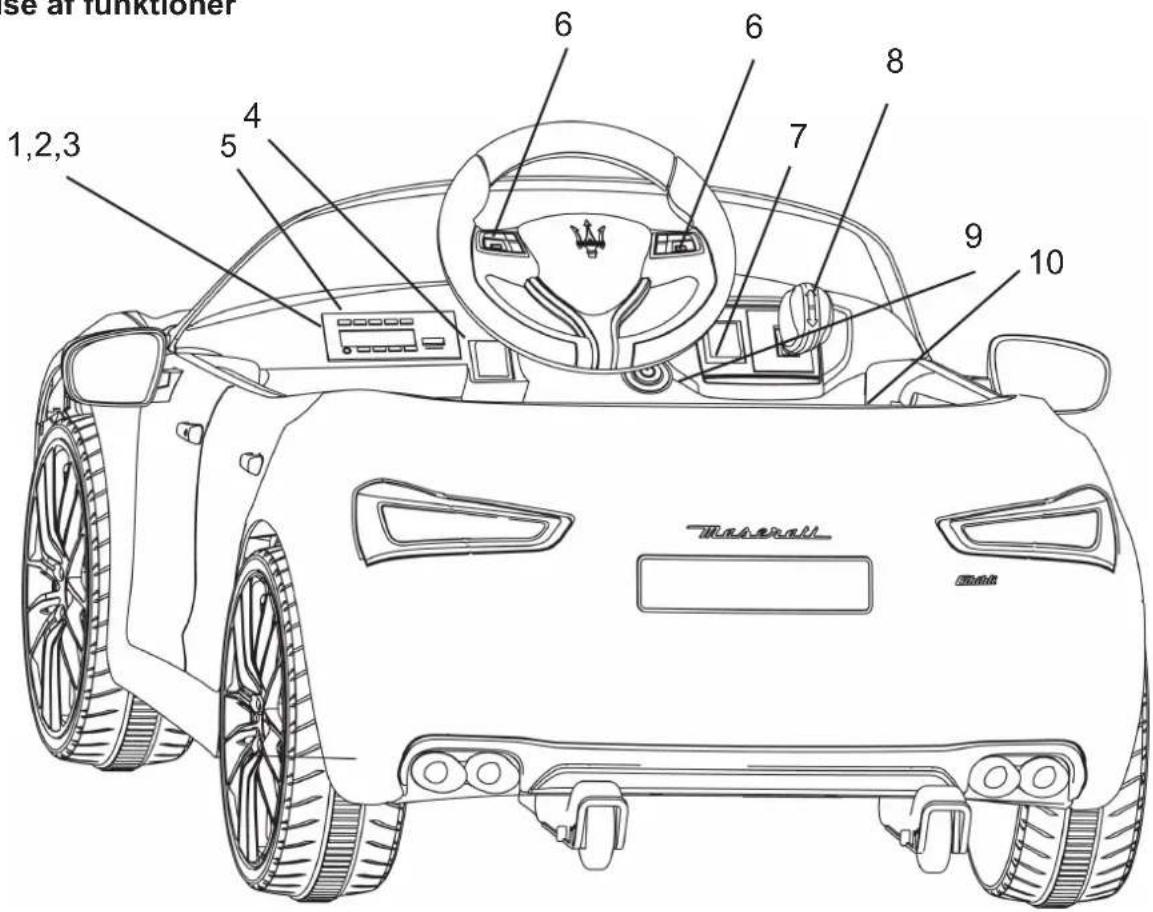

Anvendelse af funktioner

se af funktionier 1,2,3 4 5 6 6 7 8 9 10 Mercedes-Benz

Bemærk: Bilen skal holde stille når du skifter mellem frem og tilbage på "forward/backward" knappen. Ellers kan du skade gearkasse og motor. Hvis du bruger fjernbetjening se side 10.

Tænd/sluk "power" knappen, frem og tilbgae "forward/backward" knappen, batteri indikator, MP3 indgang og volume justering findes på instrumentbrættet. Oplade indgang er foran på sædet.

1. Musik: Tryk på musikknappen som vist på billedet og musik vil blive afspillet.
2. MP3: Indsæt MP3/MP4 ledning i MP3 porten. Derefter kan du justere lydstyrken som du vil.
3. Batteri indikator: Normalt ligger en 12V med en max volt på 13,1V. Når volt kommer under 12V skal der foretages en opladning.
4. (swing switch) Manuel styringsknap / barnet styrer bilen
5. (ubiquitous player) Radio afspiller
6. (music switch) Musik knap
7. (light switch) lysknap
8. (Forward(backward switch) Frem/tilbage knap
9. (power switch) Tænd/sluk knap
10. (pedal switch) Pedal til acceleration

DK

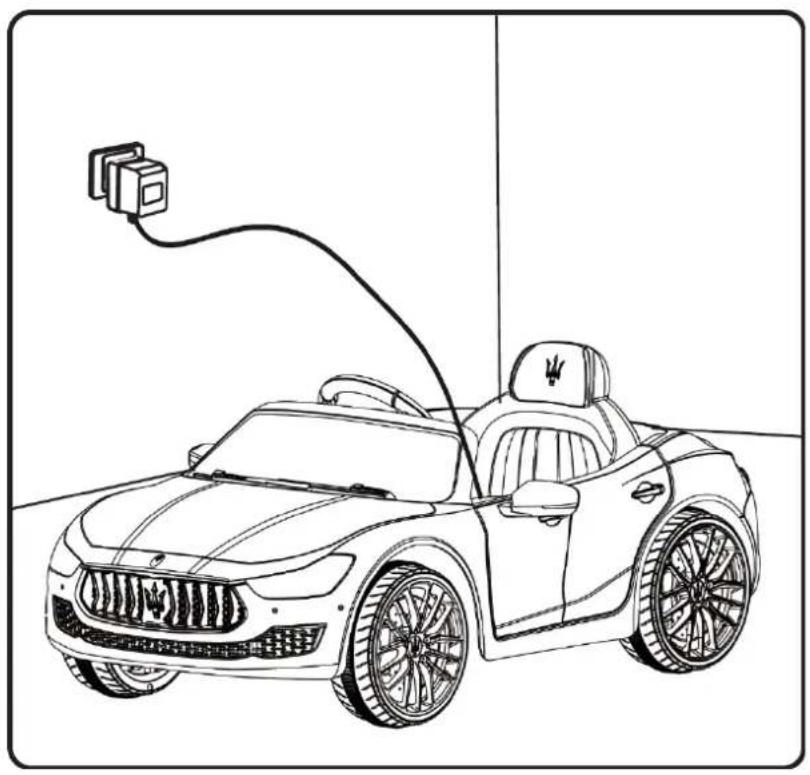

Opladning af køretøjet

1. Indsæt 12V bil opladeren I bilens oplader stik.
2. Indsæt 220V opladeren i dit vægstik.

Problem Årsag Løsning
Bilen fungere ikke Ingen strøm / power Oplad batteriet
	Beskadiget sikring Udskift sikring
	Løse batteri ledninger Tilslut ledning korrekt
	Fladt/dårligt batteri Udskift batteriet
	Beskadigelse af motor Bilen til autoriseret værksted
	Elektriske dele beskadiget Bilen til autoriseret værksted
Batteriet kan ikke oplades Løse ledninger Forbind ledninger korrekt
	Oplader ikke forbundet Forbind lader korrekt
	Beskadigelse af oplader Udskift oplader
	Batteriet med lav power Oplad batteriet fuldt ud
Kort funktionstid Batteriet er gammelt Udskift batteriet
Støj og varme under opladning	Opladning = kemisk proces	Det er normalt og sikkert
Lav hastighed	Overbelastet	Reducer vægt på bilen
	Kører på ikke fladt terræn	Kør på fladt terræn
Støj fra gearboks eller motor B	Beskadigelse af motor Bilen til autoriseret værksted
Ingen lyd eller lys ved brug	Løs ledning ved lyd og lys	Forbind ledning korrekt
	Beskadigelse af lyd/lys	Bilen til autoriseret værksted
Bilen kan ikke bremse	Defekte elektriske dele	Bilen til autoriseret værksted
Fjernbetjening virker ikke	Fjernbetjening ikke parret	Par fjernbetjeningen med bilen
	Beskadiget fjernbetjening	Udskift fjernbetjeningen
	Interferens	Undgå interferens

Kun voksne må bruge fjernbetjeningen. Fjernbetjeningen har en max distance til bilen på 10 meter.

Tilføj batterier til fjernbetjeningen: Fjern skruen fra fjernbetjeningens batteridæksel, åben dækslet og ind- sætte 2 x AAA 1,5V batterier. (ikke inkluderet). Følg +/- anvisningen. Herefter sættes dækslet på igen og fastgøres med skruen. Hvis fjernbetjeningen ikke anvendes i lang tid kan batterierne fjernes med fordel.

Sådan bruges fjernbetjeningen:

1. Tryk på frekvensknappen "M" og frekvens tilpasnings lyset vil lyse.
2. Tryk på frem (pil op tast) når bilen skal bevæge sig fremad. Eller tryk på tilbage (pil ned tast) når bilen skal tilbage.
3. Når bilen skal til venstre tryk på piltasten til venstre. Når bilen tilsvarende skal til højre tast på piltasten til højre.
4. Når du skal ændre hastighed, tryk på hastigheds knappen "S".
5. Når du vil stoppe bilen, tryk på stopknappen "P".

Hvis batteriet er ved at være brugt op, så kan fjernbetjeningen ikke kontrollere at dreje og vende bilen. Erstat da med 2 stk. nye AAA batterier.

Genomsnittlig batterilivstid: ca. 300 timmar

Delliste

Inden du starter samling af produktet bedes du tjekke at alle nedenstående dele er i pakken:

Kaross
Vindruta
Laddare
Ratt
Säte
Sidospegel
Motor
Instruktionsmanual
Fjärrkontroll
Hjul
Fälgar
Tillbehörspaket

SE

Instruktioner för extrafunktioner

1. Öppna dörren
