805-753 - Legetøj Nordic Play - Gratis brugsanvisning og manual

Produkttype	Legetøj
Mærke	Nordic Play
Model	805-753
Anbefalet alder	3 år og opefter
Materiale	Giftfri plastik
Farve	Flerfarvet
Mål (ca.)	30 x 20 x 15 cm
Vægt (ca.)	0,5 kg
Strømkilde	2 x AA-batterier (medfølger ikke)
Funktioner	Interaktiv leg, lydeffekter, lyseffekter
Sikkerhedscertifikater	Opfylder ASTM- og CE-sikkerhedsstandarder
Rengøringsinstruktioner	Tør af med en fugtig klud, hold væk fra vand
Reparation og reservedele	Kan ikke repareres af brugeren; kontakt producenten for dele
Inkluderet i æske	Legetøj, instruktionsmanual
Garanti	1 års begrænset garanti

Ofte stillede spørgsmål - 805-753 Nordic Play

Hvilke batterier kræver Nordic Play 805-753 legetøjet?

Legetøjet kræver 2 x AA-batterier, som ikke medfølger.

Hvad er den anbefalede alder for dette legetøj?

Den anbefalede alder er 3 år og opefter på grund af små dele.

Hvordan rengør jeg legetøjet?

Rengør legetøjet ved at tørre det af med en fugtig klud. Nedsænk det ikke i vand.

Er legetøjet sikkert for mit barn?

Ja, det opfylder ASTM- og CE-sikkerhedsstandarder og er lavet af giftfri materialer.

Mit legetøj larmer ikke. Hvad skal jeg gøre?

Kontrollér, at batterierne er isat korrekt med den rigtige polaritet. Prøv nye batterier om nødvendigt.

Kan jeg købe reservedele til dette legetøj?

Reservedele er tilgængelige ved at kontakte Nordic Plays kundeservice. Legetøjet kan ikke repareres af brugeren.

Hvad gør jeg, hvis legetøjet er beskadiget?

Hvis legetøjet er beskadiget, stop brugen og kontakt Nordic Play for reparation eller udskiftning under garanti.

Har legetøjet lys?

Ja, legetøjet har lyseffekter, der aktiveres under leg.

Hvordan tænder/slukker jeg legetøjet?

Legetøjet har en tænd/sluk-knap placeret i bunden eller siden. Se manualen for nøjagtig placering.

Hvad er garantiperioden?

Legetøjet leveres med en 1 års begrænset garanti mod fabrikationsfejl.

BRUGSANVISNING 805-753 Nordic Play

Generelle sikkerhedsregler for NORDIC PLAY produkter

Advarsel:

• Køretøjet må ikke anvendes på veje, fortove, skråninger eller i sand.
• Køretøjet bør kun anvendes på plane overflader.
• Overbelast ikke køretøjet. Vær opmærksom på vægtbegrænsningerne.
  Typisk maksimal totalvægt 25 - 35 kg. Venligst kontroller for den pågældende model.
• Batteriopladning skal udføres af en voksen.
• Børn, der benytter dette køretøj, bør altid overvåges af en ansvarlig voksen.
  • Over oplad ikke køretøjets kredsløb.
• Kør ikke i vand eller andre væsker.
• Stop køretøjet, når du nærmer dig en hindring, drej væk fra hindringen og kør andetsteds.
• Venligst oplad batteriet, når køretøjet begynder at køre langsomt ellers vil levetiden på batteriet forkortes.
• Venligst oplad batteriet fuldt ud, før opbevaring af batteriet i længere perioder uden anvendelse. Oplad batteriet hver 3 måned, dette for at forlænge batteriets levetid.
  • Kør ikke i regnvejr.
• Batteri, oplader, elektriske ledninger, stik, kabinet og andre dele skal periodisk kontrolleres. Hvis der observeres skader, må køretøjet ikke anvendes før disse er udbedret.
• Opladeren skal kontrolleres regelmæssigt for skader på ledning, stik, kabinet eller andre dele. Ved skader må opladeren ikke anvendes, før skaden er udbedret.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen.
• Køretøjet må kun anvendes med den anbefalede oplader.
• Opladeren er ikke et legetøj.
• Rengør kun med en fugtig opvredet klud.
• kontroller at alle komponenter er ubeskadigede, hvis ikke reparer eller udskift disse.
• Det er en god ide at bruge beskyttelsesudstyr afhængig af køretøjet.
• Slidte batterier bør fjernes/udskiftes fra køretøjet.
• Batteriet skal fjernes, inden køretøjet bortskaffes
  • Overensstemmelseserklæring: Dette produkt er i overensstemmelse med kravene i EU-direktiv 2014/53 / EU.

Advarsel:

For dit barns sikkerhed, skal du være opmærksom på følgende:

• Kun en voksen må samle produktet.
• Små dele/plastik dele holdes væk fra barnet, dette for at undgå Kvælningsfare.
• Børn må ikke røre / åbne for batteri holderen.
  • Voksen tilsyn er påkrævet.
• Køretøjer med batteri må ikke anvendes af børn under 3 år.
• Pedal / skubbe køretøjer uden batteri kan anvendes fra 1 års alderen
• Brug køretøjet med forsigtighed, da kørefærdigheder er påkrævet for at undgå fald eller kollision som kan give skader til brugeren eller 3 part.
• Instruktion i brugen af køretøjet skal gives til børn inden anvendelse. Specielt bremsesystemet.

Generelle sikkerhedsregler for NORDIC PLAY produkter

• Må ikke anvendes i trafikken. Brug kun køretøjet på privat grund.
• Kør kun på plane overflader væk fra andre køretøjer/forhindringer.
• Undgå skarpe bumps og pludselige overflade ændringer.
• Undgå veje og overflader med vand, sand, grus, jord, blade og andet snavs.
• Vådt vejr kan forringe trækkraft, bremseeffekt og synlighed.
• Kør ikke när det er mørkt.
• Undgå overdreven hastighed forbundet med nedkørsler.
• Pas på fodgængere.
• Check og fastspænd alle skruer før hver køretur, tillad ikke 2 eller flere børn at bruge køretøjet på samme tid.
• Brug ikke køretøjet, hvis det har nogen form for skader.

• Udskift beskadigede dele øjeblikkeligt.

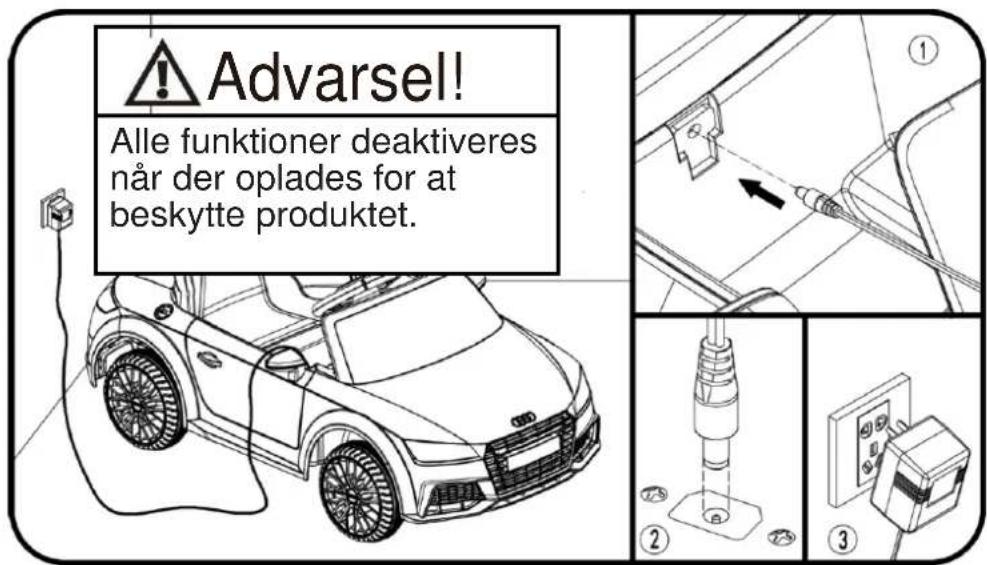

• Sæt input 12V opladerstikket i køretøjet.

• Sæt output opladerstikket i en 230V stikkontakt. Batteriet begynder at oplade.

Note! Når du skifter mellem høj og lavt gear eller frem og tilbage knap skal køretøjet holde helt stille, for at undgå skade på gearkasse og motor.

Frem

1. Flyt position på "forward backward" knappen til position "forward"
2. Tryk på fodpedalen, og køretøjet kører fremad.

Stop:

1. Køretøjet stopper automatisk, når barnets fod lettes fra fodpedalen.

Tilbage

1. Flyt position på "forward backward" knappen til position "backward"
2. Tryk på fodpedalen, og køretøjet kører tilbage.

Batteri forbindelse

Løsn skruen fra sædet. Fjern sædet, og forbind den røde ledning med den røde terminal på batteriet og sort ledning til sort terminal. Påsæt sædet igen og stram skruen.

Udskiftning af batteri og sikring

Batteriet er udstyret med en termisk sikring, som slår fra hvis motoren, batteriet eller det elektriske kredsløb er overbelastet. Køretøjet skal herefter slukkes i mindst 5 minutter, hvorefter sikringen vil slå til igen. Virker køretøjet ikke, kan sikringen derfor godt være problemet. For at undgå dette, så læs følgende punkter:

• Overbelast ikke køretøjet.
- Træk ikke noget bag ved køretøjet.
• Kør ikke op af stejle bakker.
- Kør ikke ind i ubevægelige genstande, som får hjulene til at spinne.
- Kør ikke i ekstreme temperaturer.
- Sørg for at køretøjet ikke kommer i kontakt med væsker.
- Pil ikke ved det elektriske kredsløb.

Efterhånden som batteriet bliver ældre vil det begynde at miste noget af sin kapacitet. Alt efter omgivelserne kan det holde i alt fra 1 – 3 år. Hvis batteriet trænger til en udskiftning, så følg disse trin:

1. Fjern sædet.
2. Frakobl ledningerne fra batteriets terminaler.
3. Fjern batteridækket.
4. Løft forsigtigt batteriet ud af køretøjet. Alt efter batteriets tilstand (lækning eller lignende) kan det være nødvendigt med sikkerhedsudstyr. Løft ikke batteriet i dens ledninger, men i selve batteriet.
5. Læg batteriet i en plastikpose, og afskaf det på ansvarlig vis.
6. Sæt det nye batteri i køretøjet.
7. Forbind igen ledningerne til det nye batteri.
8. Skub sædet på plads.

For at beskytte miljøet skal batterier og elektrisk udstyr bortskaffes særskilt fra husholdningsaffald. Kontakt kommunen for nærmeste indsamlingssted.

Problemløsning

Problem Årsag Løsning
Køretøjet kan ikke køre Batteriet mangler strøm Genoplad batteriet.
		Sikringen er sprunget Sluk i mindst fem minutter.
		Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
		Dødt batteri Erstat batteriet med et nyt.
		Det elektriske kredsløb er skadet Send produktet til reparation.
		Motoren er skadet Send produktet til reparation.
Køretøjet virker ikke særligt længe ad gangen	Batteriet bliver ikke fuldt opladt Tjek at ledningerne er ordentligt forbundne til batteriet og genoplad det.
	Gammelt batteri Erstat batteriet med et nyt.
Køretøjet kører med ujævne bevægelser Batteriet mangler strøm Genoplad batteriet.
			Gammelt batteri Erstat batteriet med et nyt.
			Køretøjet er overbelastet Reducer vægten. Bæreevnen er 25 kg.
			Køretøjet bliver brugt i forkerte om-givelser Find et andet område at køre med køretøjet i.
Køretøjet har brug for et skub for at komme i gang	Løse ledninger Tjek at samtlige ledninger sidder odentligt fast.
	Motoren er skadet Send produktet til reparation.
Det er svært at skifte gear	Forsøg på at skifte gear mens køretøjet er i bevægelse Køretøjet skal holde helt stille når der skiftes gear.
Mærkelige mekaniske lyde fra motoren eller gearkassen	Gearene er skadet Send produktet til reparation.
	Motoren er skadet Send produktet til reparation.
Batteriet vil ikke oplade Løse ledninger Tjek at samtlige ledninger sidder ordentligt fast.
Opladeren bliver varm under opladning	Dette er normalt	Ingen handling påkrævet.

Vedligeholdelse

• Tjek samtlige skruer periodisk, og spænd dem efter behov.
• Tjek køretøjets plastikkomponenter ofte for skader.
• køretøjets mekaniske dele kan smøres med olie hvis det bliver nødvendigt.
• Opbevar produktet indendørs for at beskytte det mod vejret.
• Hold produktet væk fra varme genstande som komfur og lignende.
• Rengør ikke produktet med en haveslange, og brug ikke sæbe. En tør klud er nok.
• Der kan eventuelt benyttes møbelpuds uden voks. Brug ikke bilvoks.
  • Kør ikke i regn, sne, sand og grus, da det kan skade køretøjet.
  Hvis produktet ikke skal bruges i en længere periode bør alle ledningerne frakobles.

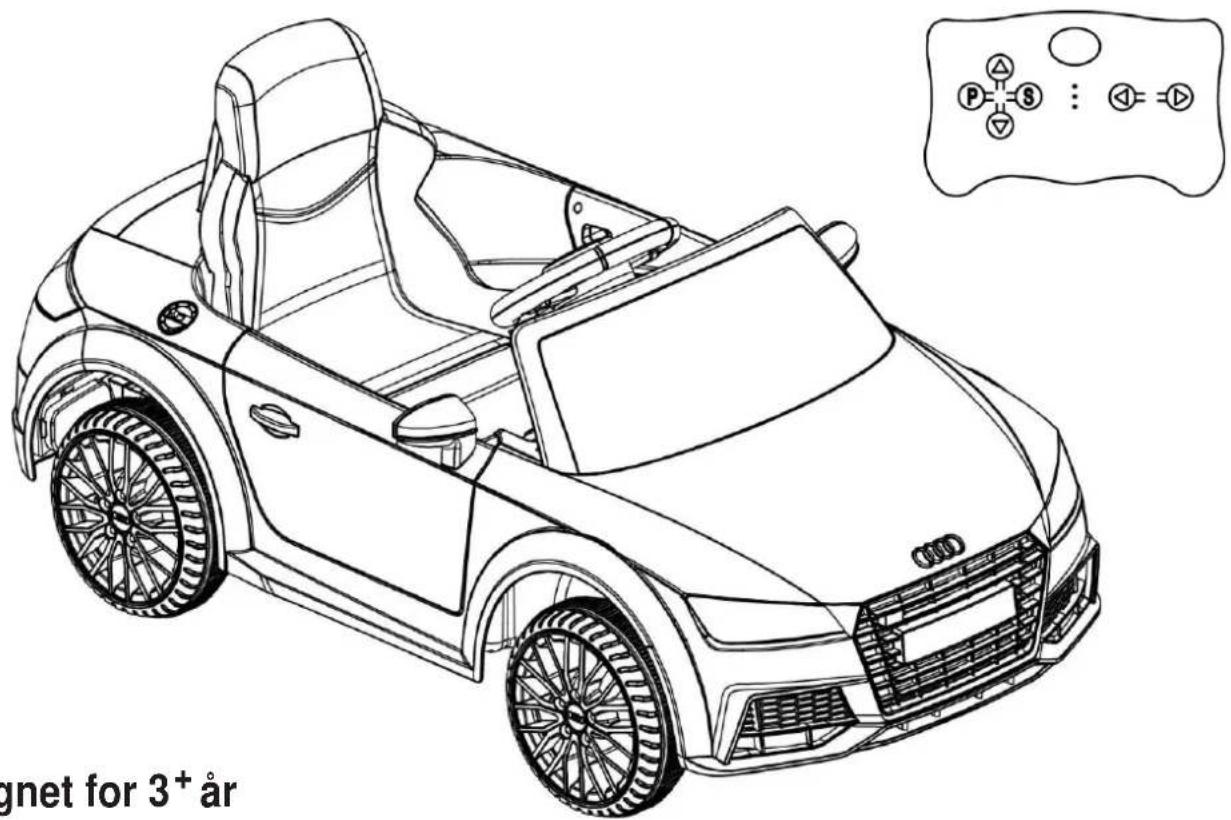

Elektrisk køretøj til børn

• Egnet for 3^+ år
  • Maksimal brugervægt: 30kg
• Skal samles af en voksen

Bruger & samlevejledning

Læs venligst manualen før ibrugtagning

Før brug første gang, oplad venligst batteriet I minimum 8-12 timer og ikke mere end 20 timer.

1. Angående dit nye køretøj
2. Delliste
3. Del diagram
4. Samlevejledning
5. Anvendelse af funktioner
6. Opladning af køretøjet
7. Fejlfinding og løsning

1. Angående dit nye køretøj

Tak for køb af dette product. Vi ønsker god fornøjelse med produktet.

Aldersgruppe:	3+ år	Batteri:	DC 12V7 AH *1
Bæreevne:	Under 30 kg	Størrelse på bil:	1040*600*470mm
Hastighed:	2,5-3Km/t	Karton størrelse:	1050*550*305mm
Materiale:	PP	Optimal Temperatur:	Mindre end 40°grader
Oplader:	Input: Vist på laderen	Ladetid:	8-12 timer
	Output: DC 12V	Sikring:	F 5A
		Batterilevetid:	12 måneder - 18 måneder

1. Delliste

PART NO	Navn	Billede	Stk.	OBS	PART NO	Navn	Billede	Stk.	OBS
1	Karosseri		1		2	Forrude		1
3	Sæde		1		4	Gear kas se		1	Indsæt tes I bilens kaross eri
5	Kørehjul		1		6	Hjul		3
7	Rat		1		8	Styreaksel		1
9	M10 spændes skive		7	Placer es på for og bagaks el	10	M8 Møtrik		4	Placeres på for og bagaks el
11	M5X45 skrue		1	Indsæt-tes I ratstam- men	12	M5 Møtrik		1	Indsæt-tes I ratstam- men

2. Delliste

Assembly package

PART NO	Navn	Billede	Stk.	OBS	PART NO	Navn	Billede	Stk.	OBS
13	Side spejle		1 par	Venstre og højre	14	Fælge		4
15	Spoiler		1		16	M4X16 skrue		2
17	Instruktions manual		1		18	Oplader		1
19	Fjernbetjening		1	Ikke inkluder et AAA1.5V batteri

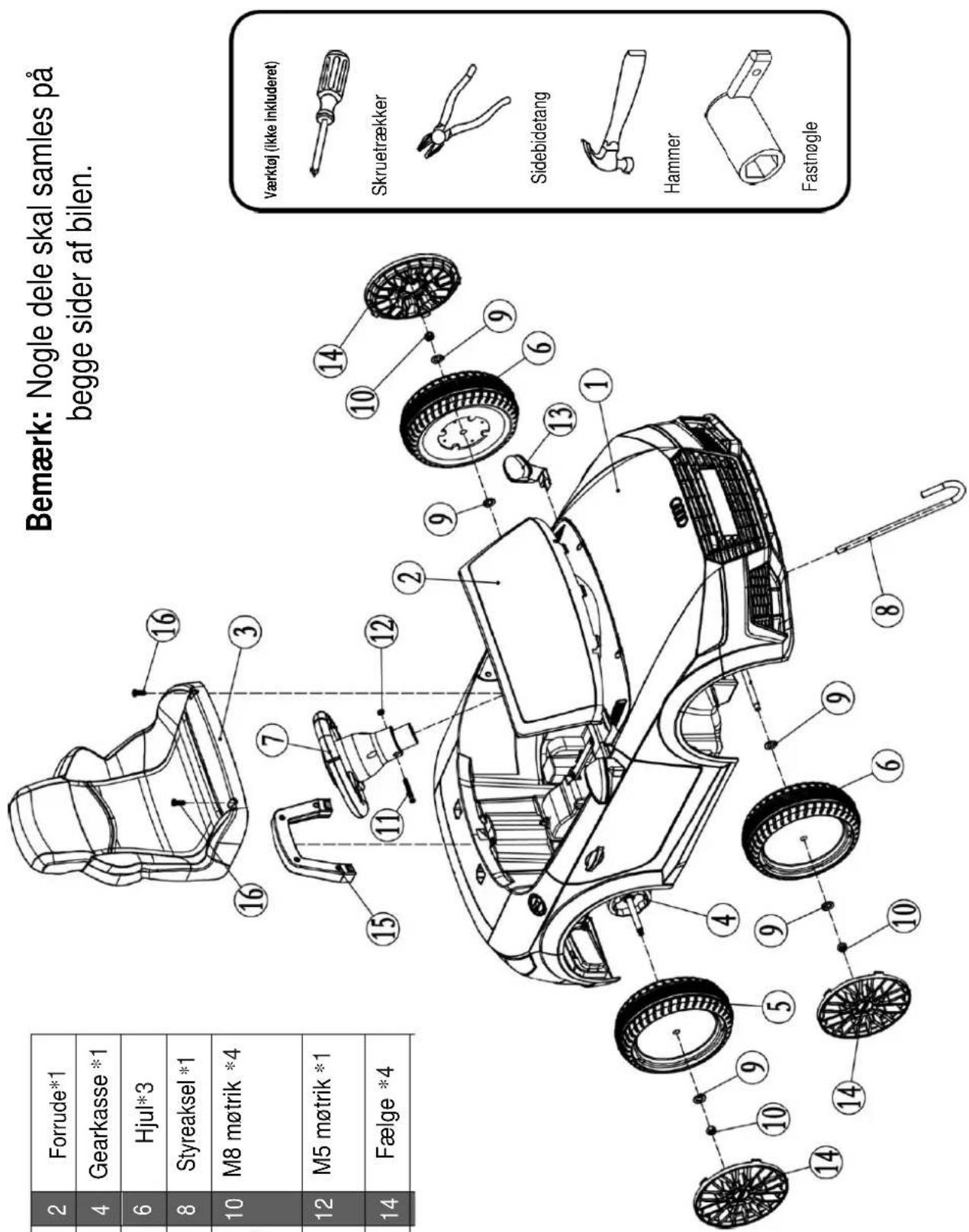

Bemærk: Nogle dele skal samles på begge sider af bilen. 2 Forrude*1 4 Gearkasse *1 6 Hjul*3 8 Styreaksel *1 10 M8 møtrik *4 12 M5 møtrik *1 14 Fælge *4 Værktøj (ikke inkluderet) Skruetrækker Sidebidetang Hammer Fastnøgle

1	Karosseri *1	2	Forrude*1
3	Sæde*1	4	Gearkasse *1
5	Kørehjul *1	6	Hjul*3
7	Rat*1	8	Styreaksel *1
9	M10spændeskive *7	10	M8 møtrik *4
11	M5x45skrue*1	12	M5 møtrik *1
13	Sidespejle*2	14	Fælge *4

4. Samlevejledning

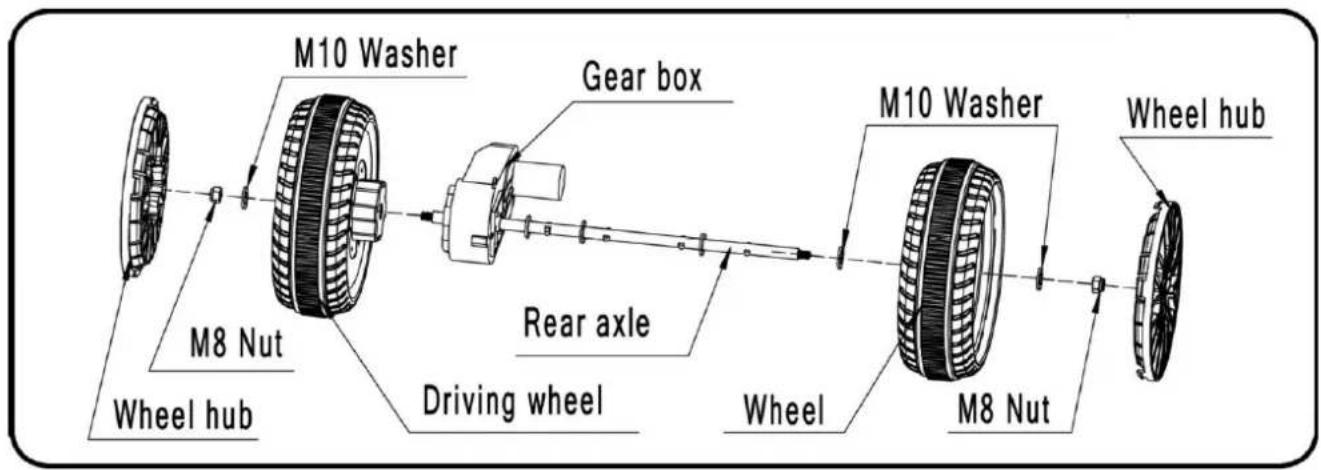

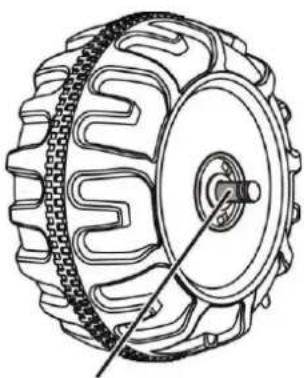

1. Installer kørehjul/baghjul.

Sæt baghjulet på bagakslen og fastgør med møtrik og spændeskive.

Gør det tilsvarende med det andet baghjul på den anden side, og slut af med at sætte fælge på dækkene.

2. Installer forhjul.

Fjern møtrik og spændeskive på front akslen.
Som vist på billedet, indsæt spændeskive, hjul og spændeskive
Fastgør møtrik med fastnøgle.
Sæt fælge på hjulet.
Gør det samme med hjulet på den anden side.

4. Samlevejledning

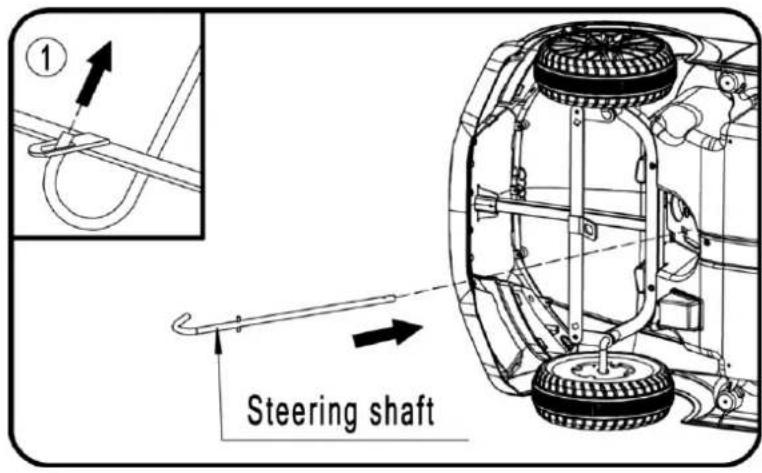

3. Installer styreaksel.

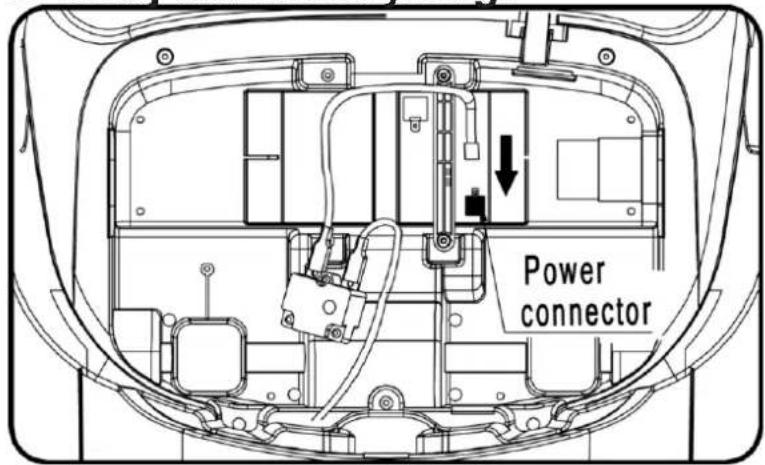

5. Tilføj strømforsyning.

Indsæt strømforsyning som anvist.

4. Samlevejledning

6. Installer sædet.

Som vist på billedet, installer sædet som vist og fastgør med M4x16 skruerne.

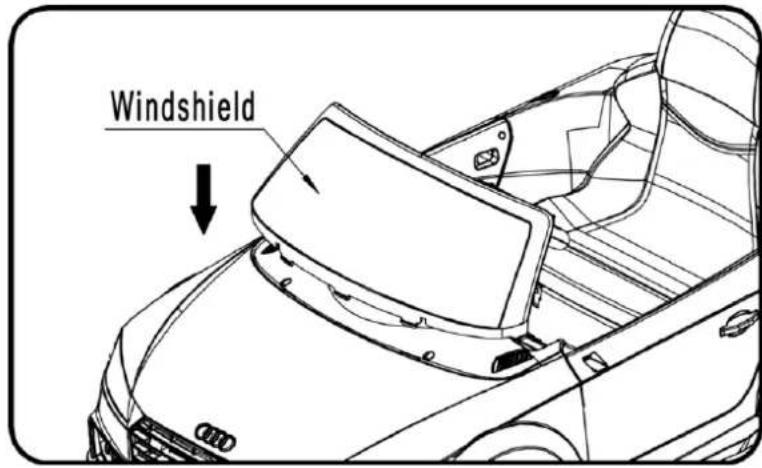

7. Installer forruden.

Windshield

Som vist på billedet. Pres forruden ned for at fastgøre til køretøjet.

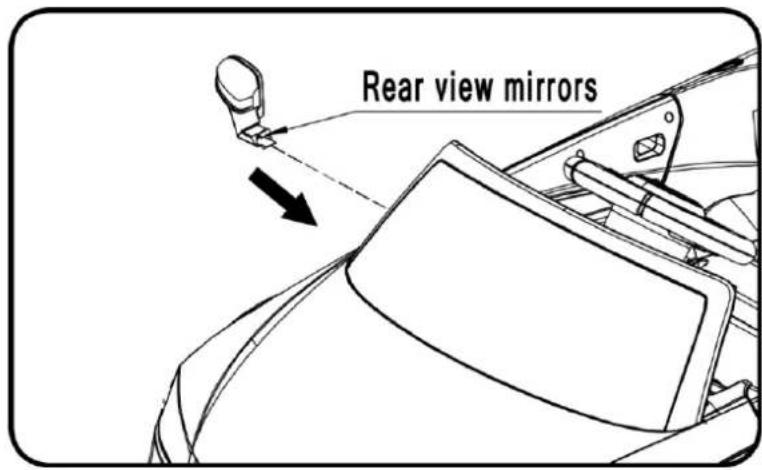

8. Installer sidespejle.

Som vist på billedet. Indsæt de 2 sidespejle og følg pilens retning for at klikke den på plads.

4. Samlevejledning

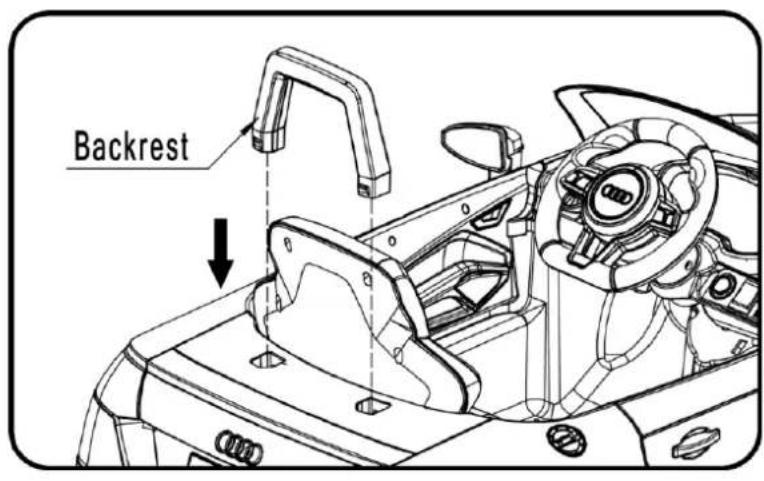

9. Installer spoiler .

Backrest

Som vist på billedet. Pres spoileren nedaf for at fastgøre den til køretøjet.

Vigtig supplement til samling af køretøjet

Når du har monteret et hjul på akslerne, skal du kontrollere mellemrummet mellem skrue og spændeskiver. Hvis hullet er for stort, skal du tilføje 2 eller 3 spændeskiver inde I hjulet, men efter du har spændt møtrikken udenfor hjul, drej hjulet med fingeren for at kontrollere om hjulet kan løbe glat, det er meget vigtigt, for hvis hjulet kan løbe glat, er alt ok, men hvis møtrikken trykker på hjulet og hjulet ikke kan løbe glat, kan motoren gå i stykker.

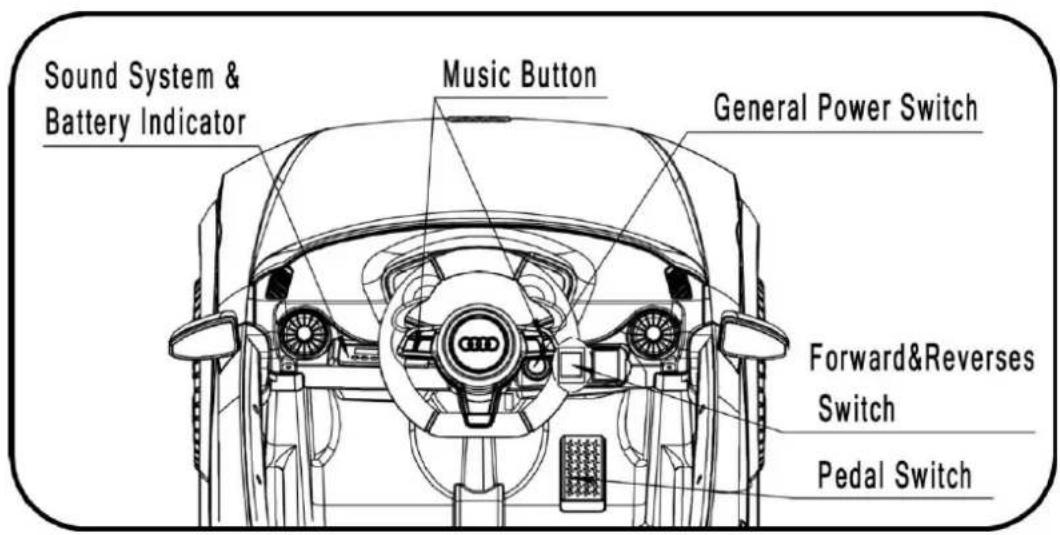

5. Anvendelse af funktioner

Stop altid motoren når der skiftes gear eller der ændres retning. Ellers kan gear eller motor blive beskadiget.

(1) Tænd for strømmen på bilen, så starter en motorlyd.
(2) Fremdrift

Køretøjet kører fremad.

(3) Stop

Fjern foden fra fodpedalen og køretøjet stopper.

(4) Tilbage/bakke

Køretøjet kører tilbage.

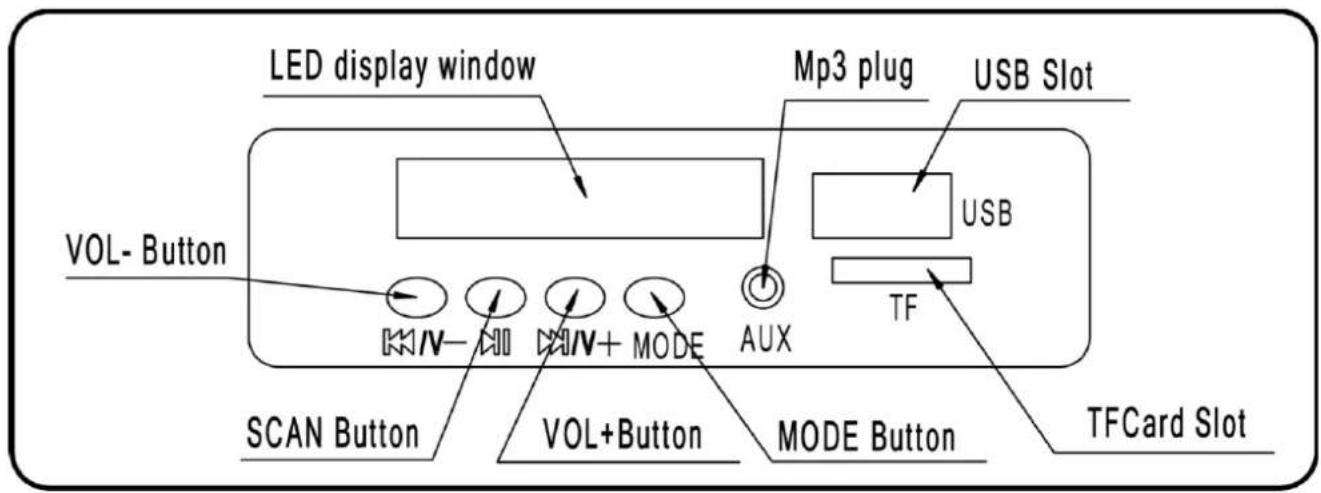

(5) Tryk på musikknapperne for at afspille musik.

5. Anvendelse af funktioner

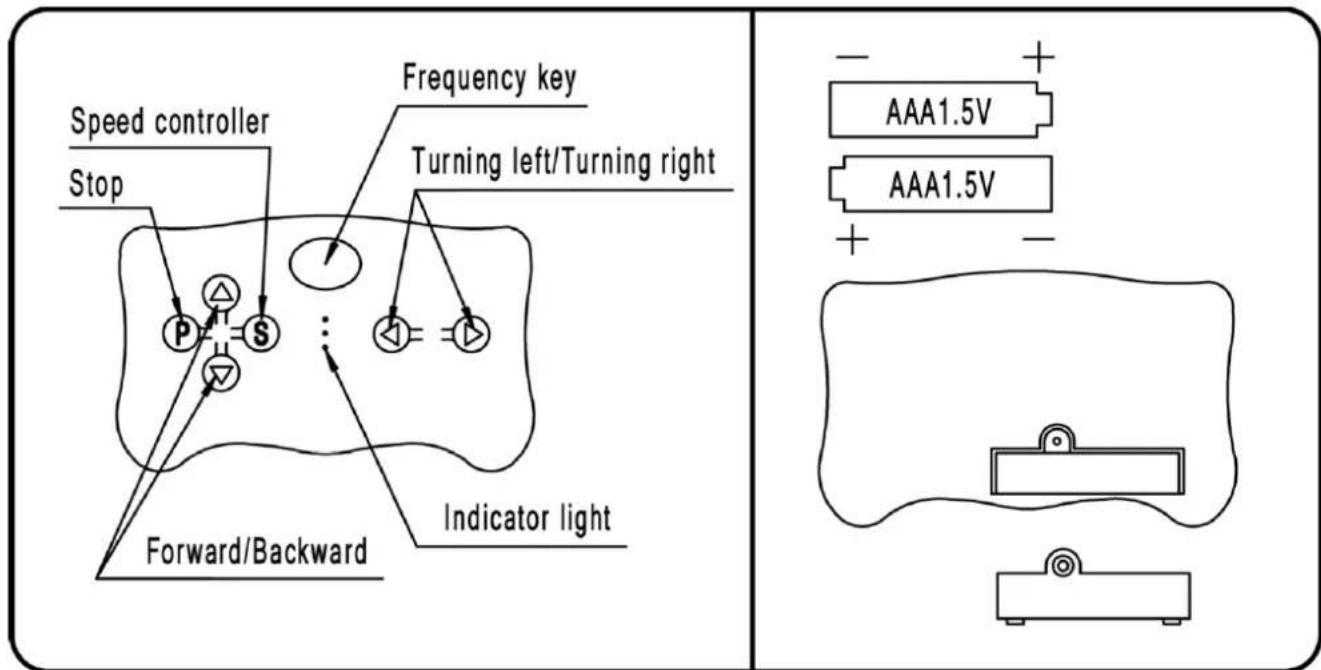

Sådan anvendes fjernbetjeningen:

Speed controller Stop Frequency key Turning left/Turning right Forward/Backward Indicator light AAA1.5V AAA1.5V

1. Sluk for køretøjet.

2. Fjern batteridæksel fra fjernbetjening, indsæt to x AAA 1.5V batterier (Se ovenstående billede) and oglyset på fjernbetjeningen vil tårdet batteridækslet igen.

3. Tryk på frekvensknappen "Frequency key" I 2 til 4 sekunder og lysindikatoren "indicator light" vil blinke.

4. Tænd for køretøjet.

5. Når fjernbetjeningen skal have nye batterier, følg da punkt 1-4 igen.

6. Push the left joy stick to the front, the vehicle goes forward, push the left joy stick to the back, the vehicle goes backward.

7. Tryk på venstre piletast så drejer køretøjet til venstre, tryk på højre piletast så drejer køretøjet til højre.

8. Tryk på "P" parkering knappen, og køretøjet stopper.

9. Klik på "S", for at kontrollere hastigheden.

5. Anvendelse af funktioner

Anvendelse af musikfunktioner

LED display window Mp3 plug USB Slot VOL- Button USB TF SCAN Button VOL+Button MODE Button MODE Button TFCard Slot

1. Mp3 er muligt via AUX indgang (kræver ekstern Mp3 afspiller (Mp3 afspiller ikke inklud USB) Slot her kan du tilføje din USB pen med musik, (USB pen ikke inkluderet).

"TF Card Slot" er en SD kort port, og kan bruges ved at indsætte et SD kort (SD kort ikke inkluderet).

1. Skift mellem musikudstyr

Tryk på "MODE" knappen for at skifte mellem musikudstyret:

① LED display viser "USB", hvilket indikerer at, der afspilles fra USB disken.
② LED display viser "TF", hvilket indikeret at, der afspilles fra et SD kort.
③ LED display viser "voltage digital", hvilket indikerer at afspilleren arbejder med hukommelsen. Eller tryk på "MODE" knappen, og afspilleren vil arbejde med MP3 forbindelsen til MP3 hardwaren.
④ LED display viser "FM", Du kan nu bruge radio funktionen.

1. Du kan justere volume med et langt tryk på lyd/spol tilbage knappen anvist som "VOL-Button" på billedet, for at skrue ned for lydstyrken eller "VOL+Button" som anvist på billedet, for at skrue op for lydstyrken. Klik på "VOL- Button " eller "VOL+Button", så kan duskifte mellem ekstern musik og radio.

2. Klik på "SCAN Button" knappen som anvist på billedet, så kan du skifte musiknumre og pause for musikken.

6. Opladning af køretøjet

Kun voksne må oplade og genoplade batteriet

• Bil opladerens input stik er under sædet .
  • Bilen skla være slukket når der oplades
• Før brug første gang skal køretøjet oplade I minimum 8-12 timer. Oplad ikke I mere end 20 timer, da det kan overophede opladeren.
• Når køretøjet begynder at køre langsomt oplad da batteriet igen.

Advarsel! Alle funktioner deaktiveres når der oplades for at beskytte produktet.

Problem Årsag Løsning
Bilen fungere ikke Ingen strøm / power Oplad batteriet
	Beskadiget sikring Udskift sikring
	Løse batteri ledninger Tilslut ledning korrekt
	Fladt/dårligt batteri Udskift batteriet
	Beskadigelse af motor Bilen til autoriseret værksted
	Elektriske dele beskadiget Bilen til autoriseret værksted
Batteriet kan ikke oplades Løse ledninger Forbind ledninger korrekt
	Oplader ikke forbundet Forbind lader korrekt
	Beskadigelse af oplader Udskift oplader
	Batteriet med lav power Oplad batteriet fuldt ud
Kort funktionstid Batteriet er gammelt Udskift batteriet
Støj og varme under opladning	Opladning = kemisk proces	Det er normalt og sikkert
Lav hastighed	Overbelastet	Reducer vægt på bilen
	Kører på ikke fladt terræn	Kør på fladt terræn
Støj fra gearboks eller motor B	Beskadigelse af motor Bilen til autoriseret værksted
Ingen lyd eller lys ved brug	Løs ledning ved lyd og lys	Forbind ledning korrekt
	Beskadigelse af lyd/lys	Bilen til autoriseret værksted
Bilen kan ikke bremse	Defekte elektriske dele	Bilen til autoriseret værksted
Fjernbetjening virker ikke	Fjernbetjening ikke parret	Par fjernbetjeningen med bilen
	Beskadiget fjernbetjening	Udskift fjernbetjeningen
	Interferens	Undgå interferens
