BRUGSANVISNING 72-753 Biltema
Metalbøsningen i midten af fjedersædet 72-753 til Volvo har til opgave at centrere støddæmperens stempel. Den har IKKE til opgave at absorbere modkraften fra kanten af støddæm-perstemplet og er derfor ikke dimensioneret hertil.

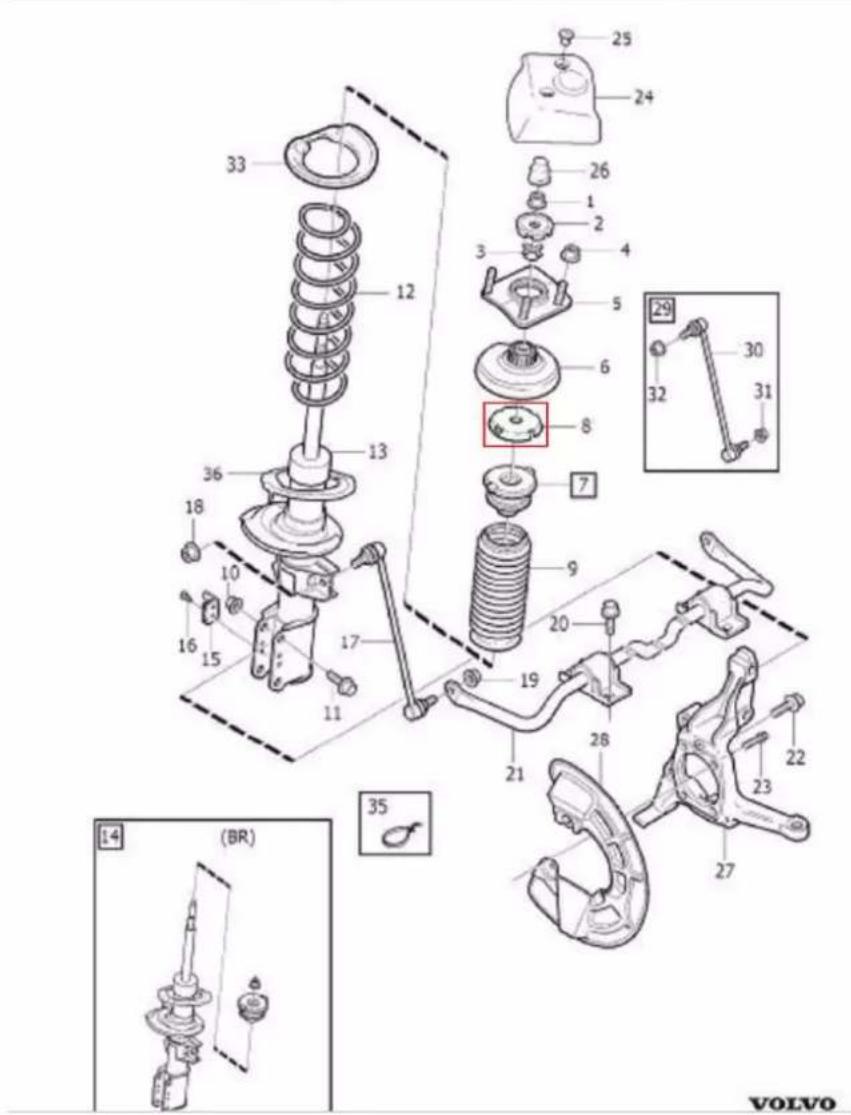

Eksplosionstegningen herunder viser støddæmperens støttekant, som har til opgave at overføre støddæmperens modkraft i Volvos fjederben. Stemplets støttekant hviler mod den tykke stopskive nr. 8. Hele toppen af metalskiven hviler igen mod fjedersædet.
Stopskiven, som ved demontering ofte sidder meget fast på undersiden af det gamle fjedersæde, skal løsnes og genbruges sammen med det nye fjedersæde ved samlingen. Hvis stopskiven ikke genbruges under samlingen, koncentreres al kraft fra støddæmperens stempel på fjedersædets midtermuffe, som efter kort tid vil blive tvunget ud af sin indstøbning i fjedersædet.
FRONT SPRING SUSPENSION
Volvo S60, S80, V70 II
- Flangelåsemøtrik
- Skive til støddæmper
- Låsemøtrik til støddæmper
- Møtrik
- Fjederbensleje
-
Fjedersæde
-
Anslagsgummi
- Stopskive
- Støvkarpe
- Kappe
- Plastmøtrik
- Dæksel
