BRUGSANVISNING DLM 1826 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang. Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Produktnamn/Produkt navn/Tuotenimi/ Produkt navn/Product name:

GRÄSKLIPPARE DLM 1826 GRESSKLIPPER DLM 1826 RUOHONLEIKKURI DLM 1826 PLÄENEKLIPPER DLM 1826 GASOLINE LAWN MOWER DLM 1826

BILTEMA

Garnisonsgatan 26 SE-254 66 HELSINGBORG SWEDEN

Denna försäkran om överensstämmelse utfärdas på tillverkarens eget ansvar/ Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/ Tämä vaatimustenmukaisuusvakuutus on annettu valmistajan yksinomaisella vastuulla/ Denne samsvarserklæringen er utstedt på produsentens eneansvar/ This declaration of conformity is issued under the sole responsibility of the manufacturer.

Föremålet för försäkran ovan överensstämmer med den relevanta unionslagstiftningen om harmonisering/Genstanden for erklæringen, er i overensstemmelse med den relevante EF-harmoniseringslovgivning/Edellä kuvattu vakuutuksen kohde on asiaa koskevan unionin yhdenmukaistamislainsäädännön vaatimusten mukainen/ Erklæringens gjenstand er i samsvar med de relevante deler av E∅S sitt harmoniseringsregelverki The object of the declaration is in conformity with the relevant Community harmonization legislation:

Directive/Regulation	Harmonised standard
2006/42/EC	EN ISO 5395-1:2013+A1:2018EN ISO 5395-2:2013+A2:2017
2014/30/EU	EN ISO 14982:2009
2000/14/EC	NOISE, EN ISO 3744:1995
(EU)2016/1628
2011/65/EU	EN 63000:2018

UPPMÄTT LJUDEFFEKTNIVÄ PÅ EN UTRUSTNING SOM ÅR REPRESENTATÄVE FÖR DENNA TYP MÄLT LYDEFFEKTNIVÄ FOR UTSTYR SOM ER REPRESENTATIV; FOR VEDKOMMENDE TYPE KYSEISTÄ TYYPPIÄ EDUSTAVAN LAITTEEN MITATTU ÄÄNITEHOTASO MÄLT LYDEFFEKTNIVEAU PÅ EN MASKINE, DER ER REPRÄSENTATIV FOR TYPEN MEASURED SOUND POWER LEVEL ON AN EQUIPMENT REPRESENTATIVE FOR THIS TYPE	GARANTERAD LJUDEFEKTNIVÄ FÖR DENNA UTRUSTNING GARANTERT LYDEFFEKTNIVÄ FOR VEDKOMMENDE UTSTYR KYSEISEN LAITTEEN TAATTU ÄÄNITEHOTASO GARANTERET LYDEFFEKTNIVEAU FOR MASKINEN GUARANTEED SOUND POWER LEVEL FOR THIS EQUIPMENT	FÖRFARANDE FÖR BEDÖMNING AV ÖVERENSSTAMMELSE, HVILKEN FRAMGANGSMÄTE FOR SAMSVARSVURDERING SOM ER BENYTTET, VAATIMUSTENMUKAISUUDEN ARVIDINNISSA NOUDATETTU MENETTELY, DEN FULGTE OVERENSSTEMMELSES- VURDERINGSPROCEDURE, CONFORMITY ASSESSMENT PROCEDURE FOLLOWIED, 2000/14EC
93,9dB(A)	96dB(A)	BILAGA V / BILAG V / LIITE V VEDLEGG V / ANNEX V

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2022-02-11

Beskyttelsesanordninger

⚠️ ADVARSEL! Gressklipperen skal ikke brukes hvis en beskyttelsesanordning er defekt eller mangler.

2. FAKTA OM PRODUKTET

Bruksområde

Tørkede gressrester og smuss kan redusere klippeytelsen.

Vi anbefaler at du følger denne vedlikeholdsplanen.

SYMBOL	BETYDNING
	ADVARSEL! Læs alle anvisning-gerne i brugsanvisningen igen-nem, inden maskinen bruges, og følg dem. Risiko for person- eller tingskade.
	ADVARSEL! Højt lydniveau og risiko for omkringflyvende genstande.Brug høreværn og beskyttelses-briller.
	ADVARSEL! Risiko for ulykker.
	ADVARSEL! Varme overflader.Under driften bliver udstødnings-rør og visse komponenter meget varme, vent med reparation og vedligeholdelse, indtil de er kølet af. Risiko for forbrændinger.
	ADVARSEL! Omkringflyvende genstande. Hold personer og husdyr på sikker afstand af arbejdsområdet. Risiko for at omkringflyvende genstande kan ramme dig selv, tilskuere, husdyr eller ejendom. Hold uvedkom-mende på sikker afstand.
STOP	ADVARSEL! Pas på den skarpe kniv. Stik aldrig hænder eller fødder ind under plæneklippe-ren. Kniven bliver med at rotere, efter at motoren er stoppet.
	ADVARSEL! Udstødningsgasserne fra motoren indeholder kulilte, der er en lugtfri og livsfarlig gas. Risiko for alvorlig personskade og/eller dødsfald. Motoren må aldrig startes eller køres indendørs eller i lukkede områder.

	ADVARSEL! Påfyld aldrig brændstof, når motoren er i gang, eller når motoren er varm. Vent, til motoren er afkølet.Risiko for brand med personskade eller tingskade som følge.
	ADVARSEL! Varme overflader.Under driften bliver udstødningsrør og visse komponenter meget varme, vent med reparation og vedligeholdelse, indtil de er kølet af. Risiko for forbrændinger.
	ADVARSEL! Fjern altid tændrø-ret fra motoren, inden service eller reparation påbegyndes.Risiko for alvorlig personskade og/eller dødsfald hvis motoren starter utilsigtet.
	Garanteret lydeffektniveau. Brughøreværn

Terminologi
⚠️ ADVARSEL!	Risiko for død eller personskade.
OBS!	• Risiko for maskinskade• Yderligere Information

Sikkerhedsforskrifter

Arbejdsområde

• Gør rent regelmæssigt. Affald og skrammel på en arbejdsplads øger risikoen for ulykker, brand og eksplosion.
• Arbejd ikke i mørke eller dårlig belysning.
• Opbevar eksplosive eller brandfarlige væsker og gasser uden for arbejdsområdet.
• Hold børn og uvedkommende væk fra arbejdsområdet.
• Sørg for at have en forbindingskasse og en telefon i nærheden.

Personlig sikkerhed

• Læs altid brugsanvisningen inden brug.
- Vær især opmærksom på maskinens advarselssymboler.
- Brug ikke maskinen, hvis du er træt eller påvirket af stoffer, alkohol eller medicin.
• Brug altid høreværn.
- Brug korrekt arbejdstøj, lange bukser, langærmet skjorte/trøje samt kraftige, skridsikre sko. Brug aldrig sandaler eller gymnastiksko, og vær aldrig barfodet.

• Brug hårnet, hvis du har langt hår. Bær ikke smykker eller løstsiddende tøj, som kan blive fanget i maskinen.
• Indtag altid en god arbejdsstilling med en god balance.
• Selv om du bliver vant til at bruge maskinen, må det ikke føre til uforsigtighed.

Brug og pasning af maskiner

• Kontrollér, at alle beskyttelsesanordninger er på plads, og at de fungerer.
• Kontroller, at alle maskindele, især de bevægelige, er intakte og korrekt monteret.
• Kontroller, at alle knapper og greb fungerer. Vær især omhyggelig med, at afbryderen virker, så du altid kan stoppe for maskinen.
• Brug ikke en defekt maskine. Indlever det til et autoriseret serviceværksted til reparation.
• Brug kun anbefalet skæreværktøj, tilbehør og reservedele.
• Brug kun maskinen til det, den er beregnet til. Arbejdet er altid sikrere og hurtigere, når maskinen bruges til det, den er konstrueret til.
• Overskrid ikke maskinens kapacitet.
• Undgå utilsigtet start ved at tage tændrørshætten af tændrøret før service og reparation, samt når maskinen ikke er i brug.
• Fjern altid nøgler, værktøj og andre løse dele fra maskinen, før den startes.
• Efterlad aldrig en maskin uden opsyn, när motoren kører.
• Rengør maskinen efter brug, og udfør service på den regelmæssigt.
• Maskinen skal opbevares på et tørt og sikkert sted uden for børns rækkevidde.

Håndtering af brændstof

• Fyld ikke for meget brændstof på. Lad der være nogle centimeter til udvidelse, så benzinen ikke løber ud, når motoren bliver varm.
• Fyld altid brændstof på i godt ventilerede omgivelser.
• Spild ikke brændstof på maskinen. Hvis det sker, skal du tørre det grundigt af og lade dampene forsvinde før start.
• Undgå indånding af benzindampe og udstødningsgas.
• Der må ikke være røg, ild og brandfarlige genstande i nærheden under påfyldning af brændstof.
• Brug en tragt, og fyld aldrig brændstof på, när motoren kører.
• Sørg for, at brændstoffet ikke kan lække ud på jorden.
• Opbevar brændstoffet sikkert i en godkendt dunk, utilgængeligt for børn.

Græsslåning

• Træk aldrig plæneklipperen mod dig selv.
• Løft aldrig plæneklipperen, når motoren kører.

• Stik aldrig hånden ind under plæneklipperen eller i udkastet, när motoren kører.

• Brug arbejdshandsker ved skift og slibning af kniv.

• Rør ikke ved udstødningsrør, lyddæmper og motor under og umiddelbart efter brug. Risiko for forbrændinger.
• Lad plæneklipperen køle af, før den opbevares. Hold altid brændbart materiale væk fra varme dele.
• Sideudkastet skal altid være monteret.
• Stop motoren, før du justerer højden eller render sideudkastet.
• Det kan være farligt at slå græs på skråninger. Brug ikke plæneklipperen, hvis hældningen er mere end 15°. Risiko for, at brugeren glider/snubler og derved mister kontrollen over plæneklipperen.
• Klip parallelt med skråningen; gå ikke op og ned ad skråningen. Risiko for, at brugeren snubler og bliver kørt over af plæneklipperen.
• Træk aldrig plæneklipperen mod dig selv. ∅get risiko for, at en fod kommer ind under plæneklipperen.
• Klip aldrig, mens du går baglæns. Risiko for, at brugeren snubler.
• Brug beskyttelsesbriller, høreværn og kraftige, skridsikre sko, när du slår græs.
• Vip aldrig plæneklipperen, når motoren er i gang.
• Slip straks kontaktbøjlen, hvis du forstyrres i arbejdet, støder på noget, eller hvis plæneklipperen begynder at vibrere mere end normalt.
• Plæneklipperen må kun bruges til at klippe naturligt græs.
• Kun modne personer, der har læst brugsanvisningen, må bruge plæneklipperen.
• Hold børn og uvedkommende på afstand af arbejdsområdet.
• Brugeren er ansvarlig for tredjemands sikkerhed.
• Fjern altid fremmedlegemer, der kan blive slynget ud af plæneklipperen.
• Stop motoren, og lad kniven stoppe helt, før du justerer eller servicerer plæneklipperen.

Beskyttelsesanordninger

• Kontaktbøjlen (9) skal trykkes ind mod det øverste håndtag, for at motoren kan startes.
• Sideudkastet (17) eller dækslet (18) må ikke fjernes eller justeres under brug.

⚠ ADVARSEL! Brug ikke plæneklipperen, hvis en beskyttelsesanordning er defekt eller mangler.

2. FAKTA OM PRODUKTET

Anvendelsesområde

18-486 er en benzindrevet, selvkørende motorplæneklipper med sideudkast, der er konstrueret til at klippe græsplæner.

• Maskinen skal bruges til privat brug med det anbefalede tilbehør og i overensstemmelse med anvisningerne i brugsanvisningen. Al anden brug betragtes som forkert.
• Maskinen må ikke ændres, åbnes eller repareres af uvedkommende.

Tekniske data

Effekt:	2,6 kW/3,54 hk
Antal cylindre:	1 stk.
Cylindervolumen:	150 cm^3
Maks. omdrejningstal:	3600 o/min.
Omdrejningstal under drift:	2800 o/min.
Benzin:	Blyfri 95 oktan, al-kylatbenzin, 4-takt
Tankstørrelse:	1 L
Motorolie:	SAE 30 eller SAE10W-30/40
Oliekapacitet:	0,4 liter
Startmetode:	Snorestart
Tændrør:	F6RTC/F7RTC
Klippeskjold:	Metal
Køling:	Luft
Klippebredde:	460 mm
Klippehøjde	25-75 mm (7 trin,central højdejustering)
Hjuldiameter:	175 mm (forhjul),250 mm (baghjul)
Fremdrift:	Selvkørende
Klippetyper:	Sideudkast, bagud-kast, opsamler ellerbioklip.
Opsamler, kapacitet:	55 l
Produktets dimensioner:	1457x650x1100 mm
Emballagestørrelse	800x565x480 mm
Vægt:	30 kg

Støj og vibrationer

De angivne lyd- og vibrationsniveauer er emissionsværdier til sammenligning mellem maskiner og en foreløbig eksponeringsvurdering. Ved fastsættelse af

passende sikkerhedsforanstaltninger skal der tages hensyn til alle faktorer, der påvirker den samlede eksponering. Det kan for eksempel være monteret tilbehør, arbejdstid, arbejdsopgave, arbejdsmiljø eller dårlig vedligeholdelse af maskinen.

Målt lydtryk (L _PA ):....81,5 dB(A)

Usikkerhed K:....3 dB(A)

Lydtryk ( L_PA ): .....85 dB(A)

Standard:....EN ISO 3744:1995

Målt lydeffekt: (LWA): .....94,6 dB(A)

Usikkerhed K:....1,81 dB(A)

Garanteret lydeffekt (LWA):...96 dB(A)

Standard:....EN ISO 3744:1995

Vibrationer: 7,218 m/s²

Usikkerhed K: 1,5 m/s²

Standard: EN ISO 3744:1995

ADVARSEL!

Risiko for høre- og vibrationsskader.

• Brug passende høreværn med hensyn til eksponeringen.
• Tag en pause fra arbejde ved følgende symptomer: kolde eller hvide fingre, følelsesløshed, snurren, reduceret kraft i hænderne, kramper, ømhed.

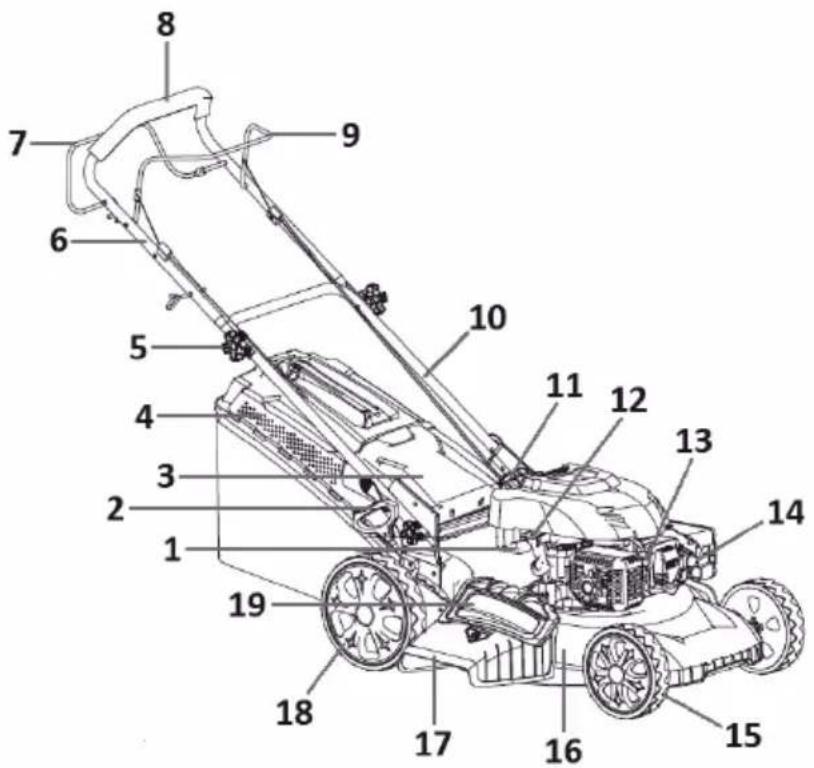

Emballagens indhold

Plæneklipper

Sideudkast

Udkastprop

Opsamler

Manual

Tændrørsnøgle

1. Starthåndtag
2. Greb, højdejustering
3. Bageste lem
4. Opsamler
5. Låsegreb, håndtag
6. ∅vre håndtag
7. Kørebøjle
8. Håndtag
9. Kontaktbøjle
10. Nedre håndtag
11. Tankdæksel Luftfilter
12. Oliepind/oliepåfyldning
13. Tændrør
14. Primer
15. Forhjul
16. Klippeskjold
17. Sideudkast
18. Dæksel, sideudkast
19. Baghjul med træk

3. SAMLING & JUSTERING

Montering af håndtaget OBS!

Sørg for, at snorestyret er på højre håndtag, när du står bag plæneklipperen.

a. Fastgør enhedens nederste håndtag med to skruer og de små låsegreb på hver side.

b. Løsn det øvre håndtag, og fastgør det til det nedre ved hjælp af de store låsegreb og skruerne på hver side.

Sæt startsnoren på

Fastgør startsnoren til snorestoppet.

Monter opsamleren.

Klem plastklemmerne fast på metalrammen. Sørg for, at klemmerne sidder godt fast på metalrammen.

Monter opsamleren på plæneklipperen

a. Løft det bagerste udkasterdæksel op med den ene hånd, og hægt opsamleren på.
b. Fold sideudkasterdækslet op for at montere op- samleren.

Monter bioklip-proppen

a. Tag opsamleren af.
b. Skub bioklip-proppen ind i udkasterrøret, indtil den låses fast.
c. Slip derefter dækslet. Dækslet lukkes og dækker bioklip-proppen.

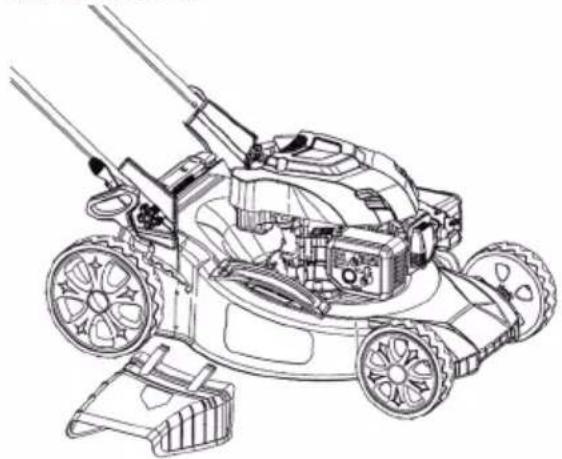

Montering af sideudkast

OBS!

Når du bruger sideudkast-funktionen, skal du først fjerne opsamleren og sætte bioklip-proppen fast i udkasterrøret.

a. Løft sideudkasterdækslet med den ene hånd, og hægt udkastrøret fast med den anden hånd.
b. Lås sideudkasterdækslet op for at låse røret på plads.

Kontroller/påfyld motorolie

OBS!

Følgende procedurer og justeringer skal udføres, før motoren startes. Forsøg ikke at foretage nogen af disse justeringer, mens motoren kører.

a. Placer plæneklipperen på et plant underlag.
b. Træk oliepinden op, og tør olien af med en ren klud.
c. Stik oliepinden ned i oliepåfyldningsrøret, men uden at dreje oliepinden.

d. Træk derefter oliepinden op, og aflæs oliestanden. Niveauet skal være mellem MIN- og MAX-markeringerne på oliepinden. Hvis oliestanden er tæt på MIN-mærket, fyldes op til det øverste niveau med olie af den anbefalede type (SAE30 eller tilsvarende). Påfyld ikke for megen olie. Tør eventuelt oliespild op.
e. Sæt oliepinden op plads igen, og drej den derefter en kvart omgang for at låse den fast.

Påfyld benzin

! ADVARSEL!

Benzin er meget brandfarligt, og der skal udvises ekstrem forsigtighed ved håndtering eller arbejde med benzin. Skal opbevares uden for børns rækkevidde.

ADVARSEL!

Påfyldning skal foretages i et godt ventileret område med stoppet motor. Der må ikke være kilder til gnister i det rum, hvor motoren tankes, eller der opbevares benzin. Det er heller ikke tilladt at ryge i sådanne rum. Undgå gentagen eller længerevarende hudkontakt og indånding af benzindampe

ADVARSEL!

Påfyld ikke så meget, at benzinen også fylder røret. Dette for at sikre, at brændstoffet kan udvide sig uden at løbe over. Overfyld ikke brændstoftanken. BEMAERK!

For at undgå skader på motoren, sendes den uden olie eller benzin. Motoren skal påfyldes olie og benzin af den rigtige kvalitet, før motoren startes.

OBS!

Brug altid ren, frisk, blyfri benzin eller alkylatbenzin til 4-taktsmotorer. Køb ikke mere brændstof, end der kan bruges inden for 30 dage. Bland aldrig olie med benzin.

a. Rengør området omkring brændstofdækslet, før dækslet skrues af. Fjern advarselsmærkaten, kontroller brændstofniveauet.
b. Fyld brændstof på, hvis brændstofniveauet er lavt.
c. Vær forsigtig ved påfyldning for at undgå overfyld-

ning og brændstofspild. Brændstoffet må ikke stå helt op i påfyldningsrøret.

d. Tør brændstofspild og -sprøjt op, før du starter motoren.
e. Spænd brændstofdækslet fast efter påfyldning.

Valg af klippehøjde

ADVARSEL!

Klippehøjden må kun indstilles, när motoren er stoppet.

Klippehøjden indstilles centralt med grebet til indstilling af klippehøjde. Der kan vælges forskellige klippehøjder. Fra position 1 til position 7 varieres klippehøjden mellem 25 mm og 75 mm.

Træk indstillingsgrebet ud, og vælg den ønskede klippehøjde. Håndtaget klikker på plads i den valgte position.

Indstilling af ønsket funktion OBS!

Denne plæneklipper har tre funktioner. Der kan skiftes mellem funktionerne ved at ændre konfigurationen af udstyret. Se nedenstående diagram for placeringen af de forskellige komponenter.

ÆNDRING AFPLÆNEKLIPPEREN	PROP TIL BIOKLIP	OPSAMLER	SIDEUDKAST
Til udkast bagud	Fjernet	Fjernet	Fjernet
Til opsamler placeret bag påplæneklipperen	Fjernet	Monteret	Fjernet
Til bioklip	Monteret	Fjernet	Fjernet
Til udkast til siden	Monteret	Fjernet	Monteret

4. BETJENING

Start og stop af motoren

ADVARSEL!

Kniven begynder at rotere, så snart motoren startes.

ADVARSEL!

Brug ikke maskinen i lukkede eller dårligt ventilerede rum, da udstødningsgasserne indeholder giftige stoffer. Sørg for, at hænder, fødder, hår og tøj ikke kommer i nærheden af maskinens bevægelige dele. Udstødningsrøret og andre dele af maskinen bliver meget varme under brug. Sørg for, at kniven sidder forsvarligt fast, før du starter motoren.

OBS!

For at starte motoren skal du sikre dig, at tændrørs-hætten sidder på tændrøret, og at der er påfyldt tilstrækkelig olie og benzin på maskinen.

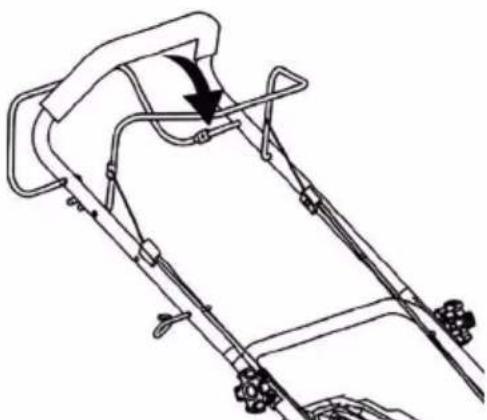

Sådan starter du motoren

ADVARSEL!

For mange tryk på primerbælgen vil drukne motoren. Hvis motoren er varm, når du starter den, behøver du ikke bruge chokeren. Hvis motoren stopper, fordi benzinen er brugt op, skal du påfylde benzin og trykke på chokeren 3-5 gange.

a. Når du starter en kold motor, skal du trykke primeren helt ind 3-5 gange.
b. Stil dig bag plæneklipperen. Tryk i kontaktbøjlen ind mod det øvre håndtag med den ene hånd, og placer den anden hånd på starchåndtaget.
c. Træk starchåndtaget ca. 10-15 cm ud, indtil du mærker en modstand. Start derefter motoren med et hårdt træk i startsnoren.

OBS!

Hvis motoren ikke starter efter tre træk, gentages ovenstående trin.

d. Når motoren kører, føres startsnores forsigtigt tilbage.

Hvis motoren ikke starter efter tre træk, gentages ovenstående trin. d. Når motoren kører, føres startsnores forsigtigt tilbage.

Standsning af motoren

Slip motorens kontaktbøjle, så den vender tilbage til udgangspositionen, og motoren stopper automatisk.

Rensning af motoren, hvis den er blevet druknet

OBS!

Hvis motoren ikke starter kan motoren have fået for meget brændstof (er druknet). Følg nedenstående:

a. Slip motorens kontaktbøjle for at stoppe motoren.
b. Skru tændrøret ud, tør det, og monter det igen.
c. Skru forsigtigt tændrøret i med hånden de første

par omgange for at undgå at beskadige gevindet. Når tændrøret er skruet helt i, spændes det 1/8 til 1/4 omgang med en tændrørsnøgle for at presse underlagsskiven sammen.

Brug af den selvkørende funktion

Plæneklipperen er udstyret med et selvkørende system. Tryk på kørebøjlen for at få plæneklipperen til at køre med motoren i gang. Den selvkørende plæne-klipper stoppes ved at slippe kørebøjlen.

Klipning

ADVARSEL!

Følg altid sikkerhedsinstruktionerne til punkt og prikke, når du bruger plæneklipperen. Læs sikkerhedsinstruktionerne i denne vejledning, før du bruger plæneklipperen.

ADVARSEL!

Åbn aldrig udkasterdækslet, när opsamleren er fjernet, og motoren stadig kører. Den roterende kniv kan forårsage alvorlige kvæstelser!

ADVARSEL!

Løb aldrig med plæneklipperen, gå kun.

ADVARSEL!

Vær meget forsigtig, når du klipper på ujævnt underlag.

ADVARSEL!

Klip på tværs af skråninger (på langs), aldrig opad og nedad. Vær forsigtig, når du ændrer klipperetning med plæneklipperen på en skråning.

ADVARSEL!

Klip ikke på skråninger med for stejl hældning

ADVARSEL!

Fjern ikke græsafklip under plæneklipperens hus eller på kniven med dine hænder eller fødder. Brug i stedet egnet værktøj som en børste eller kost.

BEMÆRK!

De bedste resultater opnås, hvis græset er tørt, när det klippes. Vådt græs klumper let sammen og blokerer kniven og græsopsamlingssystemet.

OBS!

Græsset vokser ikke lige hurtigt på de enkelte årstider. Brug aldrig den laveste klippehøjde til sæsonens første klipning, eller hvis plænen er meget tør.

OBS!

Der bør kun klippes en tredjedel af græsets højde.

OBS!

Når du klipper med bioklip-aggregat, er det vigtigt ikke at slå højt eller vådt græs for at sikre, at det spredes effektivt.

a. Vælg den ønskede indstilling.
b. Start motoren, lad den gå i tomgang, og indstil den ønskede hastighed. Se "Sådan starter du motoren".
c. Tag et fast greb om håndtaget, med kontaktbøjlen og kørebøjlen trykket ind mod håndtaget, og begynd at gå bag den selvkørende plæneklipper for at starte plæneklipningen.

Tømning af opsamleren

ADVARSEL!

Før opsamleren tages af, skal du stoppe motoren. Vent, til kniven er stoppet helt.

Når plæneklipperen efterlader afklippet græs på plænen under klipningen, er det tid til at tømme opsamleren.

a. Opsamleren tages af ved at løfte udkasterdækslet med den ene hånd og tage fat i bærehåndtaget med den anden. Udkasterdækslet falder automatisk ned, når du har fjernet opsamleren, og lukker åbningen til det bageste rør.
b. Tøm det afklippede græs fra opsamleren, og sæt den på igen.

5. OPBEVARING OG VEDLIGEHOLDELSE

ADVARSEL!

Før der udføres vedligeholdelse eller rengøring af plæneklipperen, skal motoren først stoppes. Vent derefter, indtil kniven er stoppet helt.

Generel rengøring

OBS!

Inden plæneklipperen lægges på siden, skal brændstoftanken tømmes for benzin med en sugepumpe til benzin. Vip ikke plæneklipperen mere end 90 grader.

BEMÆRK!

Indtørret græsafklip og snavs kan forringe klippeefekten.

• Plæneklipperen skal rengøres grundigt efter hver gangs brug.
• Rengør altid plæneklipperen umiddelbart efter brug.
• Lad ikke græsafklip og snavs tørre ind på plæne-klipperens flader.
• Kontroller, at der ikke er noget græsafklip tilbage i græsudkasterrøret. Fjern eventuelle klipperester.
• Kontroller undersiden af plæneklipperen og knivholderen. Det gøres ved at lægge plæneklipperen på venstre side (modsatte side af oliepåfyldningsrøret).

Vedligeholdelse af tændrøret

0.7-0.8 mm

a. Fjern tændrørshætten, når motoren er kølet af.
b. Løsn tændrøret med en tændrørnsøgle
c. Rens tændrøret med en stålbørste (medfølger ikke).
d. Brug et søgerblad til at indstille elektrodeafstanden til 0,75 mm
e. Skru forsigtigt tændrøret i med hånden de første par omgange for at undgå at beskadige gevindet.
f. Skru tændrøret så langt ind som muligt med hånden, og spænd det derefter en halv omgang med tændrørsnøglen.

Rense luftfilteret

ADVARSEL!

Brug aldrig motoren uden monteret luftfilter.

OBS!

Brug ikke trykluft eller opløsningsmidler til at rengøre filtret. Trykluft kan beskadige filteret, og opløsningsmidler får det til at opløses.

a. Fjern dækslet over luftfilteret (A). Pas på, så snavs eller smuds ikke falder ned i luftfiltret.
b. Adskil luftfiltret (A) fra luftfilterhuset (B).
c. Efterse luftfiltret. Rengør det snavsede luftfilter med varmt vand og mild sæbe. Lad luftfiltret tørre helt, før det monteres igen.
d. Monter luftfilterenheden på karburatoren, og fastgør den med den tilhørende skrue.

Skift af motorolie

a. Vip plæneklipperen mod oliepåfyldningsrøret. Hold en opsamlingsbakke klar til at opsamle olien, og skru oliepinden ud.
b. Når olien er løbet ud, skrues oliepinden på plads igen, og eventuelt spild tørres op.
c. Påfyld 0,4 dl af anbefalet motorolie
d. Når oliepinden er på plads i oliepåfyldningsrøret (den skal ikke drejes på plads, men stikkes lige ned) skal oliestanden være mellem MIN- og MAX-markeringerne på oliepinden. Se "Kontrol af motoroliestand og påfyldning af motorolie".
e. Start motoren, og lad den gå i tomgang et stykke tid.
f. Stop motoren, vent et minut, og kontroller derefter oliestanden. Påfyld mere olie, hvis det er nødvendigt.

Udskiftning af kniven OBS!

Vend ikke plæneklipperen på hovedet. Læn den i stedet lidt mod oliepåfyldningsrøret for at komme ind under klippeaggregatet.

ADVARSEL!

Vær altid meget forsigtig, när du håndterer kniven. De skarpe kanter på kniven kan forår-sage snitsår. BRUG BESKYTTELSESHANDSKER. Udskift kniven efter 50 timers klipning eller efter 2 år, alt efter hvad der indtræffer först, uanset knivens tilstand.

! ADVARSEL!

Hvis kniven er revnet eller beskadiget, skal den udskiftes med en ny.

OBS!

Sørg for, at kniven altid er tilstrækkelig skarp til at klippe græsplænen. Hvis kniven er meget slidt, og bladet har fået fordybninger, og æggene er sløve, skal den udskiftes og slibes. Knivens skarphed vil påvirke plæneklipperens ydeevne.

a. Tag tændrørshætten af tændrøret, før du udskifter kniven.
b. Tøm brændstoftanken for benzin og motoren for olie.
c. Læg plæneklipperen på siden.
d. Brug et stykke træ til at låse kniven fast, så den ikke kan dreje.
e. Hold forsigtigt om kniven, og løsn skruen ved at dreje den mod uret med en topnøgle. Tag skiven og kniven af.
f. Monter en ny kniv, eller få den afmonterede kniv slebet.
g. Ved montering skal kniven placeres på de to tappe på knivholderen. Monter derefter skiven og skruerne.
h. Sørg for, at kniven sidder korrekt, og spænd derefter skruen godt til. Spænd ikke for hårdt. Den opadvinklede del af kniven skal vende op mod motoren.

Langtidsopbevaring af plæneklipperen

Plæneklipperen kan opbevares i kortere perioder (kortere end 15 dage) uden behov for vedligeholdelse før opbevaring. Inden du sætter plæneklipperen til side, skal du altid gøre følgende:

a. Lad motoren køle helt af.
b. Sørg for, at opsamleren er tømt.
c. Fjern græsafklip og snavs under klippeaggregatet.
d. Opbevar plæneklipperen på et plant og jævnt underlag med plæneklipperen placeret stående på hjulene.
e. Opbevar plæneklipperen et sikkert sted, utilgængeligt for børn eller uautoriserede personer.

Korttidsopbevaring af plæneklipperen

ADVARSEL!

Tøm ikke brændstoftanken i lukkede rum, i nærheden af ild eller under rygning. Benzindampe kan forårsage en eksplosion og efterfølgende brand.

Hvis plæneklipperen skal opbevares i mere end 15 dage, skal den vedligeholdes inden opbevaring. Hvis de følgende trin ikke udføres, vil plæneklipperen ikke starte korrekt, næste gang den skal bruges, og den kan have brug for service.

a. Tøm benzintanken, og lad motoren køre, til al benzin er opbrugt.
b Skift olie, när sæsonen er slut. Det gør du ved at tømme motoren for olie, när motoren er varm, og derefter fylde ny olie på.
c. Rengør køleribberne på cylinderen og chassiset.
d. Sørg for at rengøre hele maskinen for at beskytte malingen.
e. Opbevar maskinen på et godt ventileret sted.

Vedligeholdelsesskema

Vi anbefaler, at du følger følgende vedligeholdelsesskema. Dette sikrer, at plæneklipperen fungerer korrekt og er sikker at bruge.

6. FEJLFINDING

ADVARSEL!

Før der udføres vedligeholdelse eller rengøring af plæneklipperen, skal motoren først stoppes. Vent derefter, indtil kniven er stoppet helt.

ADVARSEL!

Tag altid tændrørshætten af tændrøret inden vedligeholdelse.

! ADVARSEL!

Ukorrekte reparationer kan medføre, at produktet ikke længere er sikkert at bruge. Det udgør en fare både for dig og omgivelserne.

ADVARSEL!

Fejl, der ikke kan udbedres ved hjælp af nedenstående tabel, må kun udbedres af en specialist (kundeservicecenter).

! ADVARSEL!

OPGAVE	EFTER 5 DRIFTSTIMER	HVER 25. DRIFTSTIME	1 GANG/ÅR ELLER EFTER 100 DRIFTSTIMER
Udskift/slib kniven		X
Rengør/skift luftfilter		X	X
Smør hjulaksler og lejer med smørefedt.		X
Kontroller/udskift tændrør			X
Skift motorolie*	X		X
Kontrol/udskiftning af drivrem			X

Transport

• Tøm benzintanken
- Lad altid motoren gå i tomgang, indtil den benzin, der er tilbage i tanken, er brugt op.
- Tøm motorolien ud, mens motoren er varm.
• Fjern tændrørshætten fra tændrøret.
- Rengør køleribberne på cylinderen og chassiset.
- Brug om muligt den originale emballage, hvis du skal sende plæneklipperen.

Brug kun originale reservedele. Kun disse dele er konstrueret til og egnet til produktet. Brug af andre dele medfører ikke kun, at garantien bortfalder, men kan også udgøre en fare for dig og dine omgivelser.

OBS!

Ukorrekte reparationer vil gøre garantien ugyldig og kan medføre ekstra omkostninger.

FEJL/FEJLFUNKTION	ÅRSAG	AFHJÆLPNING
Maskinen har et højt støjni-veau / vibrerer kraftigt	Der er løse skruer	Kontroller skruerne
	Knivbeslaget er løst	Kontroller knivbeslaget
	Kniven er i ubalance	Udskift kniven
Motoren starter ikke	Kontaktbøjlen er ikke trykket ind	Tryk kontaktbøjlen ind
	Tændrøret er defekt	Skift tændrør
	Er kniven slidt eller beskadiget?	Indlever plæneklipperen til kundeservicecen-teret/serviceværkstedet for at få udskiftet kniven
	Brændstoftanken er tom	Påfyld benzin
	Motoren kan have fået for meget brændstof	Løsn tændrøret, og tør det
Motoren går ujævnt	Luftfiltret er snavset	Rengør luftfilteret
	Tændrøret er snavset	Rens tændrøret
Ujævnt klipperesultat	Kniven er sløv	Slib kniven
	Klippehøjden er for lav	Indstil til korrekt højde
Opsamleren er ikke tilstræk-kelig fyldt	Kniven er slidt	Udskift kniven
	Opsamleren er tilstoppet	Tøm opsamleren
	Har du valgt den rigtige klippehøjde?	Vælg en anden klippehøjde
	Er græsplænen/græsset vådt?	Vent, indtil græsplænen er tør, før du klipper
	Er udkasterkanalen/huset blokeret?	Rengør udkasterkanalen/huset
	Er klippeaggregatet tilstoppet nedenunder?	Rengør undersiden af klippeaggregatet

Affald

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afleveres på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
