BRUGSANVISNING BCD-215SCLM HAIER

5 规格

技术数据

该系列冰箱执行国家标准：GB/T8059.2《家用制冷器具 冷藏冷冻箱》

型号	气候类型	型级标志	防触电保护类型	总有效容积(L)	软冷派有效容积(L)	冷冻室有效容积(L)	冷冻室二层级部分有效容积(L)	额定耗电量(kW+24h)	额定电压(V- )
BCD-216ZDJ	SN.N ST		I类	216	43	58	0	0.60	220
BCD-215SFES	SN.N ST		I类	215	43	58	0	0.49	220
BCD-216SCM/STCM	SN.N ST		I类	216	43	58	0	0.59	220
BCD-206SM/STX N	SN.N ST		I类	206	43	53	0	0.56	220
BCD-205SM/SP	SN.N ST		I类	205	43	53	0	0.49	220
BCD-206ST	SN.N ST		I类	206	43	53	0	0.58	220
BCD-225SCM/SCZM/SCFM	SN.N ST		I类	225	43	58	0	0.38	220
BCD-225SX N/SCX N/SPM	SN.N ST		I类	225	43	58	0	0.38	220
BCD-215SCM/SCFM/SCX N	SN.N ST		I类	215	43	58	0	0.49	220
BCD-206STM/SCFM/STCX N	SN.N ST		I类	206	43	53	0	0.49	220
BCD 215SCLM/SVLM	SN.N ST		I类	215	43	58	0	0.38	220
BCD-227SKH	SN.N ST		I类	227	40	61	10	0.29	220
BCD-225SFVG-ES	SN.N ST		I类	225	39	60	10	0.29	220
BCD-225SKHC	SN.N ST		I类	225	39	60	10	0.29	220

型号	额定频率(Hz)	额定输入电流(A)	冷冻能力(kg/24h)	制冷剂	吸声(声功率级)dB(A)	重量(kg)	电磁电缆连接方式	外形尺寸深x宽x高(mm)
BCD-216ZDJ	50	0.65	3.5	R600a 52g	38	60	Y	580×560×1739
BCD-215SFES	50	0.65	3.5	R600a 52g	38	60	Y	580×560×1739
BCD-216SCM/STCM	50	0.65	3.5	R600a 52g	38	63	Y	580×560×1739
BCD-206SM/ST/STX N	50	0.65	3.5	R600a 52g	38	59	Y	550×560×1739
BCD-205SM	50	0.65	3.5	R600a 52g	38	59	Y	550×560×1739
BCD-205SP	50	0.65	3.5	R600a 52g	38	62	Y	550×560×1739
BCD-225SCM/SCZM/SCFM	50	0.65	3.5	R600a 52g	38	69	Y	580×584×1780
BCD-225SX N/SFM	50	0.65	3.5	R600a 52g	38	67	Y	599×590×1780
BCD-225SCX N	50	0.65	3.5	R600a 52g	38	69	Y	585×585×1780
BCD-215SCM/SCFM/SCX N	50	0.65	3.5	R600a 52g	38	63	Y	580×560×1739
BCD-208STCM/SCFM/STCX N	50	0.65	3.5	R600a 52g	38	62	Y	550×560×1739
BCD-215SCLM	50	0.65	3.5	R600a 52g	38	67	Y	590×584×1744
BCD-216SVLM	50	0.65	3.5	R600a 52g	38	62	Y	599×590×1744
BCD-227SKH	50	0.8	3.5	R600a 52g	38	75	Y	645×613×1819
BCD-225FVFG-ES	50	0.8	3.5	R600a 52g	38	75	Y	645×613×1819
BCD-225SKHC	50	0.8	3.5	R600a 52g	38	78	Y	631×603×1807

技术数据说明

(1)根据图标规定，气候类型为SNN.ST时，冰箱使用环境温度为10\~38℃，冰箱容积是根据国家标准，将软冷冻室和冷冻室地层取出的条件下测得的。

(2)技术数据中所标注额定耗电量是按国家标准，在25℃的环境温度下，冷藏素温度控制在5℃，软冷冻素特性温度不高于-3℃，冷冻室温度控制在-18℃情况下，不开门，稳定运行24小时所测得的数值。当放入食品较多，环境温度较高，开门频繁，实际耗电量高于标注值是正常的。

(3)技术数据中标注的“噪声（声功率级）”是在国家标准规定的半消声室内，将冰箱空载放在厚5\~6mm弹性橡胶垫层上，关闭门后冰箱至少运行30min，运行稳定后进行测试（不包括开停机）。测试冰箱前后左右四个表面1米处的噪声，以四点噪声的算术平均值作为该机的噪声。使用过程中，由于冰箱装载物品、环境噪声、开关门、压缩机开停等影响，实际噪声与标注值有差异是正常的。

6 装箱单、保修证

装箱单

型号	使用说明书及保修证	振物架	黑素盒	制冰盒	塑孔箱	冷压抽屉	欧冷漆抽屉	刮黑板	瓶座	蛋盒	砖架
BCD-216ZDJ/SCM/STCM	1	3	1	0	1	3	2	1	3	0	0
BCD-206SM/STCM/SCFM	1	3	1	1	1	3	2	1	3	0	0
BCD-205SM	1	3	1	0	1	3	2	0	3	0	0
BCD 205SP	1	3	1	1	1	3	2	1	3	0	0
BCD-206ST	1	3	1	1	1	3	2	0	3	0	0
BCD-206STX N/STCX N	1	3	1	1	1	3	2	1	3	0	0
BCD-225SCM/SCZM/SCFM	1	3	1	1	1	3	2	1	4	2	0
BCD-225SX N/SCX N	1	3	1	1	1	3	2	1	4	2	0
BCD-225SFM	1	3	1	1	1	3	2	1	4	1	0
BCD 21SSCM/SCFM/SCX N/SFES	1	3	1	1	1	3	2	1	4	2	0
BCD-21SSCLM/SVLM	1	3	1	1	1	3	2	1	4	1	1
BCD-227SKH	1	3	1	1	1	4	2	1	4	2	0
BCD-225SKHC/SPVG-ES	1	3	1	1	1	4	2	1	4	2	0

箱内物品请按装箱单内容对照检查，如有出入，请向销售商店查询。

海尔家用电冰箱保修证使用说明

感谢您使用海尔牌电冰箱，我公司将按照《中华人民共和国消费者权益保护法》和国家技术监督局、财政局关于《部分商品修理更换退货责任规定》的有关规定，凭此保修证及发票，为您提供下列服务：

1. 整机免费包修一年。

2. 主要零部件（包括压缩机、蒸发器、冷凝器、电磁阀、主控板、箱体、门体、温控器、过滤器、毛细管、风扇电机、化霜加热丝、制冰机总成、定时器）免费包修三年。

3. 下列情况，不属免费服务范围，但可实行收费修复、终身服务；[A]不能出示保修证及发票；

[B]发票涂改；

[C]意外因素和使用不当造成损坏；

[D]未经我公司许可，自行修理造成的损坏；

[E]超过三包有效期，经修复仍可继续使用

1. 三包有效期自开发票之日起计算，扣除因修理占用和无零配件待修的时间。三包有效期内消费者凭发票及三包凭证办理修理、换货、退货。

2. 产品自售出之日起7日内，发生性能故障，消费者可以选择退货、换货或修理。

3. 产品自售出之日起15日内，发生性能故障，消费者可以选择换货或者修理。

4. “性能故障”，是指产品不符合安全、卫生要求，存在危及人身、财产安全的不合理危险；或者不具备产品应当具备的使用性能；或者不符合明示的质量状况。

用户须知

对于超过包修期的产品，海尔服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费和零部件费。用户所有的费用以维修人员出示的海尔统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。

机器上的条形码请注意保存，维修人员每次上门服务时要扫描条形码作为维修凭证，以保证建立准确的维修档案。

Haier

电冰箱

使用说明书

·使用前调仔细阅读本说明书
本公司保留说明与解释的内容及说明以实际为准。
药品消与发票 并安置保
先遇产品技术或软件升级，故不另行通知

(此图为BCD-216ZDJ) (冰箱外观、颜色、图案以实物为准)

型号：

BCD-216ZDJ

BCD-216SCM/STCM

BCD-206SM/ST

BCD-225SCM/SCZM/SCFM

BCU-275SX N/SGX N/SFM

BCD-206STCM/SCFM/STX N/STCX N

BCD-205SM/SP

BCD-215SCLM/SVLM

BCD-227SKH

BCD-225SKHC/SFVG-ES

尊敬的海尔用户：感谢您选择，使用海尔产品。

任何海尔产品需要安装或维护网名时，我们将提供“1-5”的成品卷烟网名。

“1”：送货安装服务一次就好

“5”：五项组合服务

[A]安全测电服务，服务须为用户安全测电并提醒讲解到位。

[10] 前解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，提高产品质量。

[11] 站式清洗，对用自家其他电源源、清洗保养。

【D】健康水质。对用户家进行“一面，二看，三测，四检”水质检测并讲解到位。

【E】一站式服务营销，根据用户需求向用户提供家电产品及服务，如用户有新的购买需求，向用户提供上门设

计、送货、安装、维修一条龙服务。

本段地小基近、贴心的服务，海涉及情源测试。为句言且方便服务，用用户的支持正确，公众

用户产品安装服务，因用户的安装系统、订单需求不同，安装过程中需根据的和域均网服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登录http://funu.com.com查询，给予监督。如果务工工程师不按标准收费或服务规定执行不到位，请拨打海尔全国银行电话4006 999999或登录塔尔自助服务专区提示，经核实无误，本次服务“免单”。

海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自动服务专区http://service.haier.com，在线安装、按摩。

青岛海东股份有限公司

地址：青岛市崂山区海尔工业日内

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

版次：2014年第1版

专用号：0080513158A

厂家代码：VC 532238

1 安全警告（使用前请先阅读）

禁止

凡带有该标志的内容，是必须禁止的行为，否则可能会造成产品的损坏或危及使用者的人身安全。

警示

凡带有该标志的内容，是关系到产品的安全使用和使用者的人身安全，必须严格按要求操作，否则可能会造成产品的损坏或危及使用者的人身安全。

注意

凡带有该标志的内容，是使用者必须引起重视的部分，否则会因操作不当引起产品损伤或造成其它损失。

请系列冰箱使用交流220V/50Hz电源 若电饭自动充电较大(低值187-242V的指 面),会邀请冰箱提供延长插座,此时必须 连接750V以上的自动电饭器配合使用。	必须使用独立专用插座并进行可靠接地 水系统产品的电饭插座可选(接线)插座,由 与标准门(接线)接线匹配,在任何情况下, 切勿切换至该钟电饭器的第三层档(接 地)。
不是损坏电饭池 ●不要注意水体压力或者防止人为泄漏或更换， ●再水泵等需提前时,请小心澄清,切勿损坏 充损坏电饭池。	●不要是在门子上更换,以防门体控 除水箱控制室或人身伤害。 ●不要在冰箱上放置不稳定的物品(座 地,有水的容器等),以免掉下在 人送流水存放漏电。
有烟气等易燃气管道同时 ●灭火气体排放的阀门, ●打开门家 ●不要设置泡沫消毒电器件的 电源码头。	冰箱是否不及时,请将门子加码,并拆 下门封堵,以免小孩子进入观众,发生 意外。
不单独过电饭池 识别以应往地面的方法送出冰箱 的镜头,一定要抓住镜头,从接 旋中直接检出。	清洁和维修时以及更换损坏的 灯泡时,应设冰箱的电量后 头,以防标油。

冰箱开始运行后，切勿用手触摸冷冻室的冰冷表面，尤其是手湿的时候。否则，皮肤可能会粘在这些冰冷的表面上。

严禁私自拆卸、改造冰箱，禁止损坏制冷管路。维修冰箱必须由专业人员进行。

冰箱内严禁放入易感、易感的危险品，以及强度韧性的酸、碱等化学药品。

本品为家用电冰箱，只适用于储能食品，不能用于其它用途，如储能血液、药品和生物制品等。

为保证安全，不要在冰箱台面上放置电眼病腔、稳压器、微波炉等电器；也不要在冰箱内部使用电器，以免发生电磁干扰或其它意外。

当电源线出现破损或插头出现磨损时，切勿继续使用。必须到厂家指定的维修点更换电源线。

不要用水吹淋、冲洗冰箱，也不要将冰箱放置在海烟、易燃上水的地方，以免影响冰箱的电气绝缘性能。

请勿把瓶装饮料等放入软冷冻室和冷冻室。以防冻裂。

停电或清洁时，应按下电源插头，至少等待五分钟，才能再次接通电源，以防因连续启动，而损坏压缩机。

在冰箱附近，切勿存放或使用汽油及其它易燃物品，以免引起火灾。

2 使用冰箱

各部件说明

冷藏室

(0℃-10℃)

冷蒸室内可存放各种水果、蔬菜和副食品。可短期储藏鸡蛋、饮料、调味汁、各种罐头和瓶装食品等。

软冷冻室

(7℃左右)

该间室适合短期存放新鲜鱼类、肉类、畜禽、肉诛、新鲜水果似的果子露等。随着温控箱档位的不同，环境湿度及使用状态的变化，该室温度会有一些偏差，温控箱档位数字越大或开门次数越多，该室温度会变化越大。

冷冻室

(-18℃以下)

冷冻室的温度很低，可以长时间地保持食品的新鲜状态。因此需要长时间保存的食品最好放在冷冻室里贮藏，但应遵守食品包装上注明的贮藏时间。

制作冰块（仅细带制冰盒的型号） - 挖制冰盒里倒入四分之三容积的水，放入冷冻室里冷冻。放入前用制冰盒外部擦干，方较取出。

- 从冰箱取出制冰盒时，不要用小刀或其他金属工具撬取，一般箱用力即可取下。

- 取下刮冰盒后，将盒底浸入温水中加热片刻，可更轻松地取出冰块。

不要用火加热制冰盒

二星级部分（仅用BCD-227SKH/225SKHC/SFVG-ES冷准盒级上侧拍摄）1-12℃以下）

二星级室温度较低，可以长时间保持食品的新鲜状态。贮藏于此间富的食品应遵守食品包装上注明的贮藏时间。

温控旋钮

冰箱内的温度是通过调控旋钮来调节的，刻度上的数字“1.2,3,4,5,6,7”不代表具体的温度、数字越小，箱内湿度越高，冰箱的耗电量越小；数字越大，则箱内湿度越低，冰箱的耗电量越大。

刻度“7”位是不停机位置，速冻或制冰时可以使用此位，待食品冻透后，请将刻度按回原设置档位。

■ 装链上的刻度“0”位是关机位置，设置到此稳位时冰箱不制冷。

- 通常使用时，将温控器按钮调节至刻度“3”位。 - 用户可根据需要设置温控按钮的位置。

档位说明

建议 冰箱常用档位为旋钮上的刻度“3”位。若箱内温度偏高，请将刻度数字适当调大。若箱内温度偏低，请将刻度数字适当调小。请根据实际需要，选择湿控器旋钮刻度的位置。

当冰箱所处的环境温度较高，如果设置的刻度数字较大，冰箱可能不停机，并导致箱内温度过低。

当冰箱所处的环境温度较低，如果设置的刻度数字较小，冰箱可能不开机，并导致箱内温度偏高，不利于食品存放和保龄。

调节温度后，需要经过一段时间才能达到箱内温度平衡。且这段时间的长短取决于改变相位的大小、周围环境湿度的高低、开门频率及箱内存放食物的多少等。

照明灯参数(BCD-227SKH/225SKHC/SFVG-ES除外)

220 240V\~15W 灯座：E14（绝对不能使用功率大于15W的灯泡）

更换照明灯(BCD-227SKH/225SKHC/SFVG-ES除外)

- 按下电源插头，切断电源。 - 取下灯塞。 ① 用手指按箭头方向压灯罩后部的止退销，使其脱离灯座后部的方孔； ② 痘住灯罩两侧往里滑，使卡瓜脱亮灯座上方孔，取下灯塞；

按逆时针方向旋下灯泡，再按反方向装上新灯泡；

先将卡爪插入方孔。用手按住灯罩后部向外拉，使止退箱插入灯座后部的方孔中即可。

照明灯参数及其更换(仅限BCD-227SKH/225SKHC/SFVG-ES)

220-240V-1.5W 照明灯为LED灯，该灯能耗低，寿会长。 若有异常，请联系售后人员上门服务。

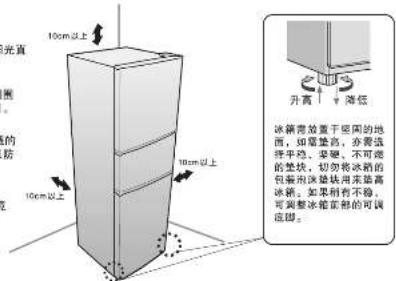

放置

放置冰箱应该远离热源并避免太阳光直射，以免影响冰箱的工作性能。

应放置于通风良好的地方，冰箱周围包括后背应留有10cm以上的空间。

不要放在潮湿或易溅水的地方，溅的水及污物应及时用软布擦干净，以防止生锈及影响电气绝缘性能。

不要放置在太冷（低于5℃）的环境中，也不要放在户外和雨中使用。

开机

1 清洁冰箱。

使用前先对冰箱内部进行清洁，请参见《3 消洁与保养》。

2 平稳放置 30 分钟。

冰箱安放调平。清洁完毕后，先不要接通电源，让冰箱静置30分钟以上，再接通电源，以确保冰箱正常运转。

3 剥除表面覆膜。

若冰箱外壳带有覆膜，接通电源前请将覆膜完全插掉，以免影响冰箱正常散热和耗电量。

4 开机。

- 携通电源。 - 调节湿控按钮开机，湿控按钮上的刻度“1-7”位是开机位置，刻度“0”位是关机位置。 - 开机数分钟后，于模冰箱两侧会有温热感，表示制冷系统已工作。

A 连接电源前请先取下电源摇头上的摇头护套。

刚接通电源不要立即放入食品，经过2-3小时通电运转后，才可以正式使用冰箱。

3 清洁与保养

清

洁

时

清洗装清务必将电源插头拔掉。

清洗冰箱时请用软布或海绵，擦清水或胚皂液（无腐蚀性的中性清洗剂均可）清洗。

请勿使用硬毛刷、钢丝刷、研磨剂（如牙膏、去污粉等）、有机溶剂（如汽油、香蕉水、丙酮、酒精等）、热水或酸、碱等充清洁冰箱。

以下物品会损伤冰箱表面

清洁时不要用水喷淋冲洗，以免影响电气绝缘性能。清洁温控旋钮和照明灯等电气件的时候，请使用干扰布。

容易弄脏的部分

- 经常清除冰箱背后及左右两侧板上的尘埃，以提高散热效果。

冷藏室除霜

冷藏室无需除霜。后壁的结霜会自动融化，经出水口流出至冰箱背面的蒸发皿内，压缩机运行所产生的热量便化雨水自动蒸发。冷藏室后壁结霜与有水珠是寒冷和自动化霜过程的正常现象。

一定要保持果菜盒上方的出水孔畅通，使化霜水通畅地经此处流出，若出水孔堵塞，请使用随机附件中的透孔销进行疏通。

软冷冻室除霜

软冷冻室需要人工除霜，冰箱使用一段时间后，内胆上壁会形成一层霜。如果靠层过厚，会影响制冷效果，增大冰箱的充电量，如果内胆上壁已经形成冰层，必须进行除霜并清洁。

请先按下电源插头，取出食品，放在阴凉处，再将拍摄取出。待除需结束后，用毛巾将内胆上壁及下部槽中的水擦巾，再将拍摄和食品原样放回。

冷冻室除霜

冷冻室需要人工除霜，冰箱使用一段时间后，蒸发器板上会形成一层霜，如果箱层过厚，会增大冰箱的耗电量，如果蒸发器板上已经形成冰层，必须停机除霜并清洁。

请先拨下电源插头，取出食品。放在阴凉处，再将抽屉取出。除霜结束后再复原。为加快除霜，可在蒸发器板上放一碗热水。

不要使用机械工具或其它方式进行除霜（推荐型号除外），以免损坏冰箱。

停电时

停电后即使是夏季，几个小时之内，仍可以毫无问题地保存食品。

由于断电或其它故障引起冷冻室内温度回升，会缩短食品的贮存期限及降低其食用质量。

长期停止使用

如果冰箱需要长期停止使用，应切断电源，然后除需清洁，并保持冰箱门敞开，以防冰箱内的食品败渣产生不良气跳。

一般情况下不要停用冰箱，以免影响冰箱使用寿命。拔下电源后，至少保持间隔五分钟，才能再次接通电源。

搬运冰箱

- 切断电源。

·放出冰箱内所有食品。

· 用胶带固定冷藏室购物架、果菜盒及抽屉等活动部件。

- 关紧冰箱门，用胶带固定，以免移动时被打开。

“搬运时，最大倾斜角度不能超过45°，以免造成制冷系统故障。

无止 任何时候都不可以将冰箱放倒。

为避免划伤地板，应事先包裹冰箱庄脚，禁止要行横向移动冰箱。

- 移动时禁止抓住冰箱门、顶盖及各种管道。

4 疑问解答

常见问题

冰箱不工作?	·确保冰箱插头与电源插座连接正常。 电源插座是否通电。 家中保险丝是否良好。 ·请保持温控线钻在工作位置。
噪声过大?	·请保持冰箱放置平稳,放置不平稳运行时会产生噪声。 ·请保持冰箱外表没有接触其它物体或墙壁。
冰箱发出以下奇怪的声音?	·液体流动的声音 这是制冷剂在制冷系统循环管路内流动的声音,属于正常现象,不必处理。 ·较大的喘鸣声 初次使用时,由于冰箱的运行状态还没有稳定,所以冰箱在开始运行时会发出较大的喘鸣声;运行稳定后声音就会减小。 ·其它声音 冰箱在工作时,由于温度的变化,蒸发器和管路会由于热胀冷缩发出“ bubbles”的声音,属于正常现象。 冰箱在开始工作和停止工作时,湿控器、启动炮电器等电气件会由于动作而发出“环境”声,这是正常现象。
压缩机长时间保持运转?	·如果在夏季环境温度较高,压缩机工作时间较长属于正常现象。 ·如果冷冻室不够冷,请检查: 冷冻室内壁挂罩大厚,清除霜。 冰箱门没关严,或开门次数过多。 一次性放入食品不宜过多,食物摆放不要过于拥挤。 ·如果冷冻室温度达到冷冻所需温度,请检查温度设置,可设置在较小数字的档位。
冰箱外部出现水珠?	这是由于环境空气湿度较大而引起的,用软布擦干即可。
冰箱箱体温度较高?	·初次使用时,会出现工作时间长,箱体温度高的情况,这是正常现象,不必处理。 ·冰箱利用箱体内侧板、冷藏室冷冻室中间的隔板散发热量,这些部位的湿度会较高。
