BRUGSANVISNING ZL3000-1 HAIER
MK 海尔ZL3000-1说明书(02版)(春菊)-A
Haier
海尔家用真空吸尘器
使用说明书
ZL3000-1
| 目录 | |
| 各部件名称 | 1 |
| 产品特点介绍 | 2 |
| 使用方法 | 3-5 |
| 清洁与环保 | 6 |
| 注意事项 | 7-9 |
| 故障种类及常见问题 | 10 |
| 装箱单 电气原理图 | |
| 主要技术参数 | 11 |
| 保修说明 | 12-13 |
- 使用前请仔细阅读本说明书
- 请妥善保存，以备参阅
- 本产品只适合在中国大陆销售和使用
海尔集团
青岛冰心成真家电服务有限公司
地址：青岛市海尔路1
电话：4006 999 999
邮编：20010
版次：02
专用号：0124307224

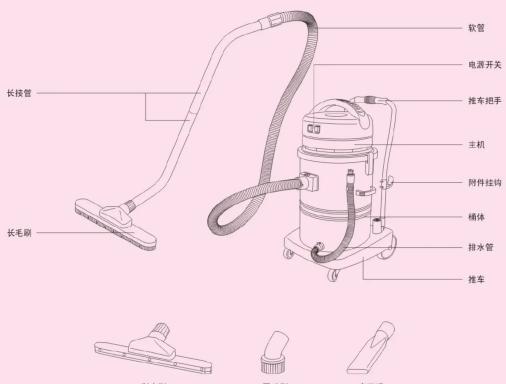

各部件名称
请按图组装
刮水刷
圆毛刷
1
产品特点介绍
- 豪华外观，典雅大方
●特有大容量不锈钢桶
采用大容量不锈钢桶，不仅能清除大量积水，容纳更多灰尘，
而且更加坚固耐用
2、本次股东大会采用一、二、三、四、五、六、七、八、九、十、十一、十二、十三、十四、十五、十六、十七、十八、十九、二十、二十一、二十二、二十三、二十四、二十五、二十六、二十七、二十八、二十九、三十、三十一、三十二、三十三、三十四、三十五、三十六、三十七、三十八、三十九、四十、四十一、四十二、四十三、四十四、四十五、四十六、四十七、四十八、四十九、五十十一、五十一十一、五十二十一、五十三十一、五十四十一、五十五十一、五十六十一、五十七十一、五十八十一、五十九十一、六十十一十一、六十一十一十一、六十二十一十一、六十三十一十一、六十四十一十一、六十五十一十一、六十六十一十一、六十七十一十一、六十八十一十一、六十九十一十一、七十十一十一十一、七十一十一十一十一、七十二十一十一十一、七十三十一十一十一、七十四十一十一十一、七十五十一十一十一、七十六十一十一十一、七十七十一十一十一、七十八十一十一十一、七十九十一十一十一、八十十一十一十一
● 多种吸头配置，一机多用
配备有多种吸头，不仅能吸地板。积水还沙发、床面以及各种家用电器表面的灰少
沙发、床面以及各种
● 防水电源开关控制，安全可靠
采用防水电源开关控制，避免水、汽进入开关造成安全隐患
(1) 本说明仅供参考。
● 超长电源线，操作范围更广阔
采用12米长的超长电源线，使吸尘器的操作半径达到14米，使用范围
使用范围大大增加
● 双电机、双控制
采用两台电机分别控制的方式，在吸尘时可选择任意一台电机
或同时使用两台电机工作，适合不同场合使用
(1)基因通过控制 通过控制
●没有电源线结线钩
- 设有电源线挂线钩 吸尘器设有电源线挂线钩，在吸尘器不用时可以将电源线挂起
来，方便收藏
1.2.1 10.3.2014
● 采用推车方式，前后左右移动灵活方便，使用范围更广
使用前请仔细阅读本说明书
请妥善保存本说明书以备使用
产品外观、颜色或表面图案以实物为准我们的产品在不断更新，若有变更恕不另行通知
2
使用方法
吸尘器主体的装卸
软管与吸尘器连接
软管、长毛刷与长接管连接
长接管连接
将吸尘器主机安装到桶体上（注意安装方向：主机的挂线钩应该与桶体的主吸口处于相反方向），将两侧的固定钩卡到主机的卡槽内，压下即可；拆卸时，将两侧固定钩板出，将主机取下即可。
将软管接头对准吸尘器进风口插入直至其锁住为止
如果拆卸软管，先握住软管接头，按下锁紧按钮然后向外拔出软管即可。
连接时，将长接管弯管一端连接到软管上，然后
连接时，将长接管弯管一端插入长毛刷管内，然后相反用力加以转动以连接牢固。
连接时，将长接管直管一端相连接，连接时注意要将其中一根上的小突起对准另一根上的卡槽，然后用力以连接牢固。
3
使用方法
取出电源线
取出电源线从挂线钩取下电源线，然后将电源插头插入电源插座。
卷回电源线 使用完毕后，请从插座上拔下插头，并将电源线整齐地盘绕在一起，然后挂在挂线钩上即可。
开关、吸力控制
开关将插头插入电源插座后，按下任意一个开关按钮即可控制吸尘器的启动与停止。
吸力控制如有需要可将两个开关全部打开，使机器内的两台电机同时工作，可以得到最大吸力。
存放
吸尘器干吸操作后，应及时清理滤尘袋；湿吸操作后，则要清洁桶体及滤尘袋，并及时晾干备用
吸尘器使用完毕后，请将附件插入相应挂钩及插槽内，然后靠壁放稳。
4
使用方法
湿吸
湿吸时可使用刮水刷，如遇大量积水时可使用扁吸嘴
（一）董事会关于公司2017年年度报告的议案
湿吸时请注意
为了保护电机，防止吸入过量的水，当桶体中的积水达到一定高度，浮筒室中的浮筒就会封闭电机的进风口。吸尘器不再吸水，此时就准备关机关机前应先提起吸管并使吸管口朝上，再关闭电源开关，以免管路中的水倒流到地面上。
软管堵塞的处理
若有异物卡在软管中，可拔下软管，并将弯管的前端置于吸尘器的进风口内，让管内的空气反向流通，以吸出异物。
5
清洁与环保
清洗滤尘袋
- 将两侧固定钩振出，将主机取下。
-
干吸后：将滤尘袋往外慢慢抽出，注意不要使灰尘外溢；倒掉桶内垃圾。
湿吸后：先初步捏除过滤袋中的水，滴入桶内。放掉桶内积水。 -
清洗滤尘袋：先将滤尘袋支架从滤尘袋中取出，然后将滤尘袋清洗干净，并晾干。
-
安装盖主袋：将盖主袋及其支架装入桶体，盖主袋要平整并安装到位，装上主机即可使用。
- 滤尘袋如破损请立即更换。
注意：当吸完水后，请及时将过滤袋洗净晾干，以备下一次使用。
清除积水
将吸尘器推至下水道口，将排水管从挂钩上取下，拧松排水管塞锁紧旋钮，拔出管塞，排净桶内污水，清洗桶体，清洗桶体后，需拧紧锁紧旋钮将排水管重新放入卡槽内，眼干存放。
环保
弃置产品时，请不要将其与一般生活垃圾堆放在一起：应将其交给官方指定的回收中心。
6
注意事项
本项目所有的内容均与安全有关，请用户务必遵守；
本项目中的注意事项只要是为了正确地使用本产品，注意事项中解释了危险、损害的程度大小及可能发生的事故。
1、使用产品之前，请仔细阅读本说明书，并妥善保管以备日后参考。
2、请勿使用未经厂商许可的其他配件，若因此造成机器故障，保修将自动中止。
3、请在拆除包装后检查产品是否有损伤，核对配件是否齐全
4、如果电源线发生损坏，请交由制造商或其指定的专业人员进行维修。
5、儿童及无行为能力的人请在监护人监督下使用本产品。
6、倘若发生故障，应立即拔掉电源插头，切勿将有缺陷的产品置于工作状态。7、本产品只能够在海尔授权的维修中心维修，在非授权维修中心维修时，是
引发其它不安全因素。
警告 未按使用说明书操作可能会有危险
注意 违章操作可能会损坏您的物品、财产，甚至会危害到您的人身安全
警告
7
注意事项
注意
注意检查插头、电源线必须完好无损，以免产生触电危险。
确保所接电源为安全接地电源，且当地电压与产品所标识的电压一致。
弃置产品时，建议您割断电源线。同时也建议您对任何可能产生任何危险的，尤其是对儿童产生危险的部件也采取同样的处理措施。
请勿在户外使用本产品。
请不要用吸尘器吸洗涤剂、煤油、汽油、油漆等液体，以免发生事故。
使用吸尘器时，请不要吸入头发冒、大纸团等易使吸入口或吸管、软管堵塞的物品，否则可能引起电机故障。如果吸入造成堵塞，请及时停机按下插头清理湿眼时，如果需吸入的水较多，应分次进行，当明到限水球动作的声音，应立即停止操作。把嘴里的水倒倒再进行工作，否则可能引起电机短路，烧坏电机
8
注意事项
注意
请不要让吸尘器太靠近热源及其它高温物体，以免塑料件变形，影响使用。
使用吸尘器时，请注意装好各过滤部件，请勿在缺少过滤部件时使用吸尘器。
请勿弯曲、踩踏、拉拽软管，吸尘器软管破裂、损坏后请勿继续使用。
请不要用吸尘器吸水泥、石膏粉、墙粉等微小颗粒，否则会引起吸尘器过滤部件堵塞、电机烧坏等故障，如果吸入上述微小颗粒，请及时清理过滤部件。
当您需要清洁或维修吸尘器以及不使用吸尘器时，请拔下电源插头。插拔电源线时，请捏住插头，不要拉扯电源线。
清洗吸尘器时，请使用含水或中性洗涤剂的湿抹布，不要用汽油、香蕉水等，否则会导致壳体龟裂或褪色。
9
故障种类及常见问题
在委托维修部门维修之前，请先检查以下各点
| 故障 | 可能的原因 | 处理方法 |
| 电机不特 | 检查电源插头是否牢固地插在插座上检查电源插座是否有电检查吸尘器电源开关是否已打开 | 重新将插头插入插座保证电源插除有电打开开关 |
| 载力戒屑 | 检查长毛刷、软管和长接管是否被堵塞检查滤尘袋是否积满灰尘检查主机是否未安装到位 | 及时将堵塞物除去清理或更换滤尘袋将主机重新安装到位 |
| 排水不畅 | 检查排水管是否堵塞 | 清除排水管内堵塞物 |
| 主机装不上 | 主机是否未安装到位 | 将主机重新安装到位 |
10
装箱单 电气原理图 主要技术参数
装箱单
| 产品型号\数量\名称 | 吸尘器 | 软管组件 | 长毛刷 | 刮水刷 | 长接管 | 圆毛刷 | 扁吸嘴 | 说明书 | 用户登记卡 |
| ZL2300-1 | 1 | 1 | 1 | 1 | 2 | 1 | 1 | 1 | 1 |
电器原理图
| 220V~50Hz | 插头 | 电容 | M电机 |
| 开关 | |||
| 电容 | M电机 |
主要技术参数
| 额定电压 | 220V~ | 额定输入功率 | 1500W/3000W |
| 额定频率 | 50Hz | 最大真空度 | >23kPa |
| 吸水容积 | 45L | 电源线长度 | 1.2m |
11
保修说明
尊敬的海尔用户：
感谢您选择和使用海尔产品。我们承诺您任何海尔产品需要安装或维护时，海尔将提供“1+5”的成套增值服务：
“1”：指安装服务“一次就好”；
“5”：指五项组合服务。
【A】安全测电服务：服务前为您安全测电并提醒讲解到位。
【B】讲解指导使用：指导您正确使用、讲解保养常识，以延长产品
【C】产品维护保养；产品安装或维修后，对产品维护保养，以延长产品寿命，节约能源。
【D】一站式服务营销：如您有新的购买需求，将向您提供上门设计、送货、安装、维保一条龙服务。
【E】现场清理服务：服务完毕将服务现场清理干净。
欢迎您对我们的服务进行监督，一旦我们的服务承诺未执行到位，请拨打全国统一客服电话4006999999进行投诉，经核实无误，您将获得100元监督奖金！
海尔，期待您的参与！
选购更多产品请登录海尔网上商城（www.ehaier.com 更便捷 更快速 更省钱）
该系列产品执行标准：
GB 4706.7-2004
《家用和类似用途电器的安全 真空吸尘器和吸水式清洁器具的特殊要求》
保修说明
青岛海尔成套家电服务有限公司保修说明
尊敬的用户：
感谢您使用海尔产品，我们将按照《中华人民共和国消费者权益保护法》和国家技术监督局有关规定，凭此说明书及有效购机发票为您提供下列服务：
● 本产品是经过严格的质量管理以及检验过程的产品。
● 将说明书妥善保管，作为您享受保修服务的凭据。
- 如果您需要详细信息或有任何问题，请浏览我们的网站，也可以与海尔服务中心联系，或与当地的海尔经销商联系。
如使用过程中机器出现故障无法排除时，请按以下方法联系维修：
保修期内：请与我公司售后服务中心或特约维修点联系，持说明书及有效购机发票送修机器。 超过保修期：请与我公司售后服务中心或特约维修点联系维修，按规定收费。
注：本机器不得应用于经营性行业
请勿自行拆机维修，应由专业人士或维修中心维修，否则易发生危险。
海尔主要零部件保修年限：
主要零部件保修年限
- 整机免费保修一年
2.吸尘器电机免费保修一年；
3.下列情况，不属免费服务范围：【A】不能出示保修证及发票；
【B】保修证及发票涂改，与产品编号不符；
【0】意外因素或使用不当造成损坏；
【D】未经我公司许可，自行修理造成的损坏。
【D】未经公司许可，自行修理或报废的物质；
【E】超过三包有效期，经修复仍可继续使用；
【F】单位、商店、学校、宾馆等场所使用的公用机的损坏。
- 单位、商店、学校、宾馆等场所使用的公用机保修三个月，主要零部件保修六个月。
13
