BRUGSANVISNING KJ-F300/MFC HAIER

Haier

空气净化器

使用安装说明书

扫描二维码 智享贴心服务

型号：

KJ-F300/MFC

合格证

Certificate of Quality

检验员：

产品经检验合格准予出厂

青岛海尔空调器有限总公司

地址：青岛市崂山区海尔工业园内

在线报修地址：http://service.haier.com

售后服务热线：4006 999 999

网址：www.haier.com

版次：2015年第1版

· 使用前请仔细阅读本说明书
·本公司保留说明书解释权
· 产品外观请以实物为准
·阅后请与发票一并妥善保存
·如遇产品技术或软件升级，恕不另行通知
· 本产品只适合在中国大陆销售和使用

随心组合

机多用

目录

2 快速入门使用场景介绍
4 关于本产品的安全注意事项
5 产品简介
6 产品特色
7 使用前准备
8 产品组装指南和顺序
9 运行模式
10 功能说明
13 保养指示
16 故障排除与解决方案
17 电源线注意事项
18 技术数据
19 空气净化器产品保修使用说明
20 "1+4" 成套增值服务
21 附表

快速入门使用场景介绍

空气脏怎么办

使用净化和负离子除尘功能，开机后负离子灯亮起，净化功能和负离子除尘功能开启，可按“风速”键来调节风速大小。

空气污浊怎么办

使用香薰功能，香薰精油加入空气净化器，只要按“开关”键，即可享受香薰送风，还可以按“风速”键来调节风速大小。

办公场所、公共场所怎么使用

可以使用自动功能，按“风速”键，将功能调到自动状态，自动灯亮起，空气净化器即可自动工作，不用再分心。

睡眠时怎么使用

按“睡眠”键，空气净化器即可静音工作，不再有高亮的灯光(随意触摸显示区即可唤醒灯光)，还可以设定定时关机。

快速入门使用场景介绍

定时关机方法：开机状态下，按“定时”键，可设定01-24小时后关机，定时设定00小时代表取消定时关机。

空气质量可视

空气净化器会检测空气PM2.5的浓度状况，针对不同的PM2.5的浓度数值显示不同的颜色：数值优、良、差，依次对应绿色、蓝色、红色灯光。

指标	指数(ug/m3)	空气质量等级	数码管指示灯颜色
PM2.5	<75	优	绿色
	76-150	良	蓝色
	>150	差	红色

关于本产品的安全注意事项

尊敬的用户：

您好！感谢您使用海尔产品，为了您能更好的阅读本说明书和使用本产品，防止人身伤害及物品损坏事故，请务必仔细阅读并遵守本说明书中有以下标志符号的内容。

凡带有该标志的内容，是必须绝对禁止的行为、否则可能会造成机器的损坏或者危及使用者的人身安全。

凡带有该标志的内容，有关产品安全和使用者的人身安全，必须严格按警示内容操作。

不要让任何油漆、杀虫剂、酒精或化学药剂喷涂在机器表面上。否则可能会引起表面裂纹、触电、火灾。
机器内部若有药剂成分蓄积，之后会随着机器的开启从出风口放出，对健康无益。因此在使用杀虫剂以后，请对房间进行充分换气。
空气净化器产品不要在易燃易爆和腐蚀性气体环境中使用。
机器运行时，不要触碰进风口、出风口。不要把手或任何物件插入进出风口中，以免受伤或损坏空气净化器产品。
⑧ 不要坐在或将物品放置在机器上，否则容易造成意外损失或伤害。
请不要在浴室等有水的场所使用。否则可能会引起火灾、触电、故障等。
请勿擅自对机器进行改造、分解、修理，否则可能会引起火灾、触电、故障等。

① 电源线、插头如有破损，易引起触电、火灾，请勿使用。请勿湿手接触电源线。
① 请定期清洗底座及除PM2.5模块的初效滤尘网，以确保空气净化器能达到最大效果。
① 移动机器或对机器进行维护保养时请务必停止运行，拔下电源插头。
① 长时间不使用时,请将电源线插头拔出插座。
① 机器有异味时应停止使用并断电，联系售后人员检查，避免发生故障或火灾。
① 出风口易掉进杂物，请使用前检查，避免幼童将杂物放入。
① 空气净化器应放置于距离墙或其它障碍物至少50厘米的地方。
① 若电源线损坏，为避免危险，必须由制造厂或其维修部或类似的专职人员来更换。

产品简介

空气净化

有效过滤和去除空气中的可吸入颗粒物（PM10、PM2.5）、烟雾、灰尘、花粉、细菌、异味、甲醛等，快速净化室内空气，营造清新的家居和办公环境。

空气芬芳

可将香薰精油加入到送风模块香薰海绵上使用。香薰精油的味道可以定制，给您舒适芬芳的空气，释放疲劳，缓解工作压力。

空气净化器产品组成及功能差异

序号	性能	KJ-F300/MFC
1	送风模块	√
2	除PM2.5模块	√
3	除VOC模块	√
4	WIFI模块	√
5	PM2.5传感器	√
6	负离子模块	√
7	初效滤网	√
8	HEPA滤网	√
9	VOC滤网	√
10	PM2.5可视化	√
11	香薰功能	√

空气净化器产品由除PM2.5、除VOC、送风3个模块自行组合而成，只要具备送风模块，即可根据需要随意搭配，组成不同产品，全方位满足各种室内环境使用。

产品特色

◆ 多样化可选模块组合，可针对所需要的功能模块购买组装。
◆ 智能模式，可按照空气环境自动切换功能，将空气调节至最适合人体的环境。
◆ 先进WIFI功能，可利用手机APP直接控制机器。
显示屏显示PM2.5的浓度，根据空气质量显示不同的颜色。
可滴入精油，清淡优雅，有效改善空气气味。
浓度百万级负离子，可使房间内的空气清新自然，对人体有养生保健作用。
◆ 高效分解和去除VOC污染物(甲醛、苯、甲苯、异味等挥发性有机气体)。
医用级HEPA滤网。
超静音设计，保证安静睡眠。
◆ 采用直流无刷马达，节能省电。
360°环绕送风。

产品部件名称

使用前准备

除VOC模块

1 取下除VOC模块。
2 取出VOC滤网。
特别提醒：一定要去掉塑料袋拿出VOC滤网（为防止造成窒息，请将此内袋远离儿童存放）。
3 将去除塑料袋的VOC滤网装回除VOC模块。

香薰精油

如果需要香薰精油维护空气芬芳，请将香薰精油加到送风模块香薰海绵上。具体步骤如下：

1 将送风模块从产品中分离出来。
2 翻转送风模块。
3 如图箭头方向把香薰精油加到送风模块香薰海绵上。

香薰精油的有效使用时间约为1\~3个月，具体视使用环境与机器运行时间。失效后如有需要，请按上面的步骤加入。

除PM2.5模块

1 取下除PM2.5模块。
2 取出HEPA滤网。
特别提醒：一定要去掉塑料袋拿出HEPA滤网（为防止造成窒息，请将此内袋远离儿童存放）。
3 将去除塑料袋的HEPA滤网重新装回除PM2.5模块。

产品组装指南和顺序

第一步：组装本产品时，请根据图中圆孔标示，圆孔与圆孔对齐（图中箭头指示）将产品由上往下装配。 第二步：产品侧面定位线对齐。 备注：装配完成后，若发现产品有较大错位与闪缝，请重新确认装配。

组装时请依照以下步骤组装产品

※ 不同模块组合的安装顺序请参照产品组装顺序。 组合顺序有定位设计，不正确的组合顺序将无法顺利组合产品。

空气净化器

KJ-F300/MFC

运行模式

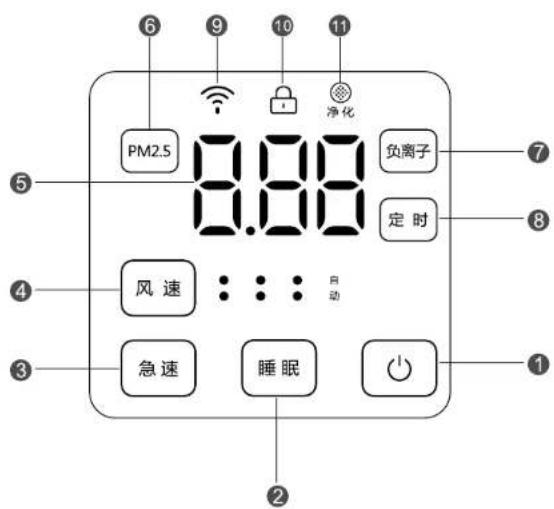

触摸按键名称及功能说明

※插上电源线后，机器的蜂鸣器“滴”叫一声，机器会先全亮自检，3秒钟后进入待机状态。面板只有“○”灯半亮，其它灯不亮。

功能说明

① 电源键

按键可以控制“开机”或“关机”

② 睡眠

◆ 按下睡眠模式设定键之后进入睡眠模式，且睡眠模式指示灯亮起。
◆ 进入睡眠模式状态后机器会将风速调节至低速档，10秒钟后，除留下电源开关键灯和WIFI指示灯亮外关闭所有灯光以提供舒适的睡眠环境。
◆ 触控面板显示区任何位置即可再度唤醒产品，但是蜂鸣器不发声。

③ 急速

开机的状态下，触按急速设定键，机器进入急速净烟模式，急速灯和风速高档灯亮起，马达进入超强风速。

④ 风速

◆ 开机状态下，按“风速”键，可以选择不同的风速，整机按设定风速运行。具体操作流程如下：

对应风速显示图标及风速灯如下：

低档：风速：中档：风速：高档：风速：自动：风速：

如果按“风速”键切换到自动模式时，马达转速会自动根据空气质量状况自动调整。

⑤ 数码显示区

◆ 显示当时环境的PM2.5。
◆ 空气净化器会检测空气质量，针对不同的空气质量显示不同的颜色：
1. 当空气质量为优的时候数码管显示绿色灯。
2. 当空气质量为良的时候数码管显示蓝色灯。
3. 当空气质量为差的时候数码管显示红色灯。

6 PM2.5显示键

开机后，PM2.5显示键灯点亮，同时数码管显示PM2.5数值。

功能说明

⑦ 负离子开关

在开机状态下按“负离子”键，机器关闭负离子功能，“负离子”按键灯半亮，再按“负离子”按键，机器开启负离子功能，“负离子”按键灯全亮。如此循环。

⑧ 定时

在开机状态下，触摸定时设定键可设定定时关机，可设定01-24小时后关机。
定时时间范围：01\~24小时，定时设定依次为：00→01→02……→23→24→00循环。00代表取消定时，选定相应的时间后，3秒钟不操作，进入相应的定时时间运转。
按住定时键不放，设定时间以0.5秒的频度，按上述循环顺序连续转换。
※定时时间由数码管的后两位显示。

⑨ WIFI指示灯

灯亮时代表空气净化器已连接上网络；灯不亮表示未连接网络；闪烁时进入WIFI配置模式，需要同时按下风速与定时键3秒，进入WIFI配置模式。

⑩ 童锁指示灯

在开机模式下，同时按住定时键+负离子键3秒，即可启动童锁功能，童锁灯会亮；再同时按住定时键+负离子键3秒，即解锁，童锁灯不亮。童锁功能启动后，屏幕的按键无法操作，可避免孩童错误操作。

⑪ 净化滤网更换提醒

当净化滤网更换提醒灯亮起时请更换净化模块内的净化滤网，更换完毕后请同时按急速+睡眠键3秒重置净化滤网更换提醒。

灯光功能

开机状态下，长按电源开关键3秒，则启动灯光功能，所有屏幕及指示灯全部熄灭；在此状态下，触控任意按键，则唤醒显示功能，可正常操作机器，若10秒未有任何操作，则自动熄灭显示及按键灯；开启灯光功能条件下，再次长按电源开关键3秒，可退出灯光功能。

功能说明

WIFI控制功能

空气净化器产品用户操作流程：

◆需用户自备设备：智能手机和无线路由器。
◆智能手机：支持IOS或Android系统。

IOS版本不支持越狱，支持IOS6、IOS7及以上。

Android版本支持320×480及以上分辨率V2.2及以上。

◆无线路由器：建议不要使用公共wifi。
◆准备工作：

1. 在手机上下载并安装APP软件，配置方法在本页下方：

2. 确认无线路由器通上电，且能够接入互联网。
   ◆ 注意事项：

3. 使用APP绑定空气净化器产品时，请选择“净化魔方”进行绑定。

4. APP的操控及常见问题解答见APP使用帮助。

WIFI功能使用说明

系统架构图

使用环境

需要配合智能手机和无线路由器使用，无线路由器需要能够正常连接互联网，从而使本产品能够接入互联网。
需要用户自备智能手机，智能手机要求如下：

配置方法

◆ 扫描右侧二维码下载“海尔好空气”APP。（或到手机商店直接搜索“海尔好空气”进行下载）
◆ 使用APP绑定空气净化器产品时，请选择“净化魔方”进行绑定。
◆ APP下载后只需注册账号、绑定设备后即可使用。（详见APP操作指引或APP中“使用帮助”）

扫描二维码，下载APP

功能说明

1 机器不允许被放置在软或不平的表面上，避免机器在运作中产生震动或噪音而出现漏电危险。
② 勿放置任何细条或坚硬物于机器内，避免造成机器的损坏。

③ 关机或长时间没有使用时，请将电源线拔出插座，并将机器放置于儿童不宜触及的地方。
④ 为使有良好的净化效果，机器的前后方应保持空旷，避免阻碍空气流通。

5 机器进行保养、检查、移动、模块组装时，请务必停止运行、拔下电源插头。否则可能会引起触电和受伤。
⑥ 香薰精油，用完后可自行购买，也可用驱蚊水代替。净化滤材（HEPA滤网、VOC滤网）使用到期后，可联系授权代理商购买。

以下任何保养步骤均切断电源。

PM2.5模块的初效滤尘网

为确保产品能力，初效滤尘网请每三个月取出用清水清洗，待凉干后放回机器。注意：初效滤尘网如下图，请注意与HEPA滤网区别，HEPA滤网禁止水洗。

保养指示

② 底座滤尘网

为确保产品能力，每半个月到一个月取出用清水清洗底座上的滤尘网，待晾干后放回机器。

③ PM2.5模块的HEPA滤网

1.请取下除PM2.5模块
2. 取出旧的HEPA滤网
3. 将新的HEPA滤网放进机器
4. 注意HEPA滤网有拉带的面必须朝上

累计工作时间超过2000小时，换滤材图标净化亮起，提醒用户更换HEPA滤网与VOC滤网。滤材更换完成后，请同时按急速键+睡眠键3秒，则蜂鸣器鸣叫3声(1秒3次)，同时净化滤材更换图标净化对应闪烁3次（0.5秒每次），代表已将净化滤材累计净化时间清零。

保养指示

12 除VOC模块滤网

1. 请取下除VOC模块
   2.取出旧的VOC滤网
2. 将新的VOC滤网放进机器
3. 注意VOC滤网有拉带的面必须朝上

故障排除与解决方案

问题	故障原因	解决方案
E1	马达通讯故障	联络维修人员维修

故障现象	检查事项	排除方法
机器不工作	电源是否开启	开启电源
	电源插头是否松脱	接好插头
	模块组合不到位	重新组合
出风口有异味	过滤网吸附了太多异味或烟尘	更换新的过滤网
	过滤网寿命到设定时间	更换新的过滤网
净化效果不好	机器放置在不通风的地方或机器附近有障碍物	变更放置位置,移走障碍物
没有空气吹出	有异物堵塞出风口	清除异物

电源线注意事项

电源线注意事项

• 不可使用额定电压（220V 50Hz）之外的电源。（否则可能会引起火灾、触电等）
• 请勿将电源线进行任意加工、强行弯曲、拉拔、扭转、束扎、靠近高温物体。（电源线破损可能引起火灾、触电等）
• 请勿对其承载重物或夹压。（承载重物可能引起火灾、触电危险等）
• 电源线或电源插头破损时，插入电源插座发生松动时，请勿使用。（否则可能引起火灾、触电、短路等）
• 请勿用潮湿的手去插拔电源线。（否则可能引起触电等）
• 移动时，请避免脚轮对电源线造成损害。（否则可能引起触电或发热、火灾等）
• 请勿擅自更换电源线，在因损坏，确需更换时，请与海尔维修服务中心联系维修。
• 对电源插头或插座上的积尘应定期清扫。 （积尘过多、湿气等会引起绝缘不良，可能引起火灾、触电等）

警告

非专业人员请勿擅自拆机，以防电击危险，更换或清洗过滤网时，请首先拔掉电源插头。如果发生故障，请按说明书故障排除方法排除，若还不能排除，请与本公司代理商或本公司联系。

技术数据

KJ-F300/MFC 空气净化 器技术参数

产品名称	空气净化器
产品型号	KJ-F300/MFC
电源	1PH.220V~50Hz
额定功率	40W
洁净空气量	305m3/h
噪音	30-65dB(A)
净重	8.7kg

保修说明

空气净化器产品保修使用说明

尊敬的用户：

感谢您使用海尔净化器产品，我公司将按照《中华人民共和国消费者权益保护法》的有关规定及我公司对用户的真诚承诺，凭电子保修卡（扫描封面二维码选择电子保修卡下载、安装后，录入发票注册产品，保修无忧，一键家电管理，报装、报修，方便快捷）或发票，为您提供下列服务。

① 海尔空气净化器产品整机包修2年；
② 本机在规定包修期内，凡属于制造问题发生的故障，均可免费维修。
③ 包修期内，安装维护人员因维修发生的费用均由我公司支付。包修期外费用由用户支付。
4 下列情况，不属于免费服务范围，但可实行收费服务：

a 消费者因使用、维护或保管不当人为造成产品损坏的；
b 非指定服务部拆动造成损坏的；
c 未经我公司许可，自行修理造成的损坏；
d 无三包凭证及有效发票的；
e 三包凭证、发票产品型号与维修产品型号不符或有涂改的；
f 因不可抗拒因素造成损坏的。

用户须知

对于超过包修期的产品，指定服务人员上门提供有偿服务，有偿费用（超包收费）包括修理人工费、零部件费和超距离交通费。用户所有的费用以服务人员出示的统一收费标准收费，并由服务人员开具发票，否则可拒绝交费。带型号、编号的条形码两联单请注意保存，服务人员每次上门服务后要取用一联作为服务凭证，以保证建立准确的服务档案，取用条形码并不会影响产品的保修。

使用方法上的说明以及产品制作有关的事项不属于损失赔偿内容。

修理内容及确认

日期	修理内容	确认

服务

“1+4”成套增值服务

尊敬的海尔用户：

感谢您选择、使用海尔产品。

我们承诺，您任何海尔产品需要安装或维护服务时，我们将提供“1+4”的成套增值服务：

“1”：送货安装服务一次就好

“4”：四项组合服务：

【A】安全测电服务，服务前为用户安全测电并提醒讲解到位。
【B】讲解指导使用，向用户讲解产品使用、保养常识，指导用户正确使用，降低能耗，延长产品寿命。
【C】一站式通检，对用户家其他电器逐一通检保养。

【D】一站式服务营销，根据用户需求向用户推荐家电产品及服务。如用户有新的购买需求，向用户提供上门设计、送货、安装、维保一条龙服务。

体现海尔真诚、贴心的服务，海尔友情提醒您：

海尔产品安装服务，因用户的安装环境、个性需求不同，安装过程中需辅加材料或有特殊服务项目需支付材料费，具体付费请参照服务工程师出示的《服务收费指导价格标准手册》，也可登陆 http://fuwu.rrs.com 查询，给予监督。

如服务工程师不按标准收费或服务规范执行不到位，请拨打海尔全国客服电话4006 999 999 或登陆 http://fuwu.rrs.com 对本次服务进行监督评价。

经核实无误，本次服务“免单”。海尔，期待您的参与！

如果您的产品有服务需求，欢迎体验海尔自助服务专区

http://service.haier.cn，在线安装、报修。

附表

产品中有害物质的名称及含量表

部件名称	有害物质						*明细中的部件为不同型号所包含的主要部件汇总,本产品是否包含该部件,以产品的实际配置为准。*明细中未列出的本产品其他部件,及其均质材料均不含有害物质。*明细中含有害物质的所有部件及其均质材料,均符合欧盟ROHS对有害物质限制使用的严格要求,请放心使用。
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
螺钉等紧固件	○	○	○	○	○	○
其他金属件	○	○	○	○	○	○
控制器及电器件	×	○	○	○	○	○
电机	○	○	○	○	○	○
其他塑料件	○	○	○	○	○	○
电源线及连接线	×	○	○	○	○	○
包装印刷组件	○	○	○	○	○	○

本表格依据SJ/T 11364的规定编制
○：表示该有害物质在该部件所有均质材料中的含量在GB/T26572规定的限量要求以下。×：表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T26572规定的限量要求。

温馨提示

为了保护环境，本产品或其中的部件报废后，作为消费者的您有责任将其与生活垃圾分开，送至有资质的回收站点，由回收处理站点按照国家相关规定进行分类拆解、回收再利用等。

有关本产品的回收处理的详细信息，请咨询当地政府、废品处理机构等。
