BRUGSANVISNING 45CRCL HAIER

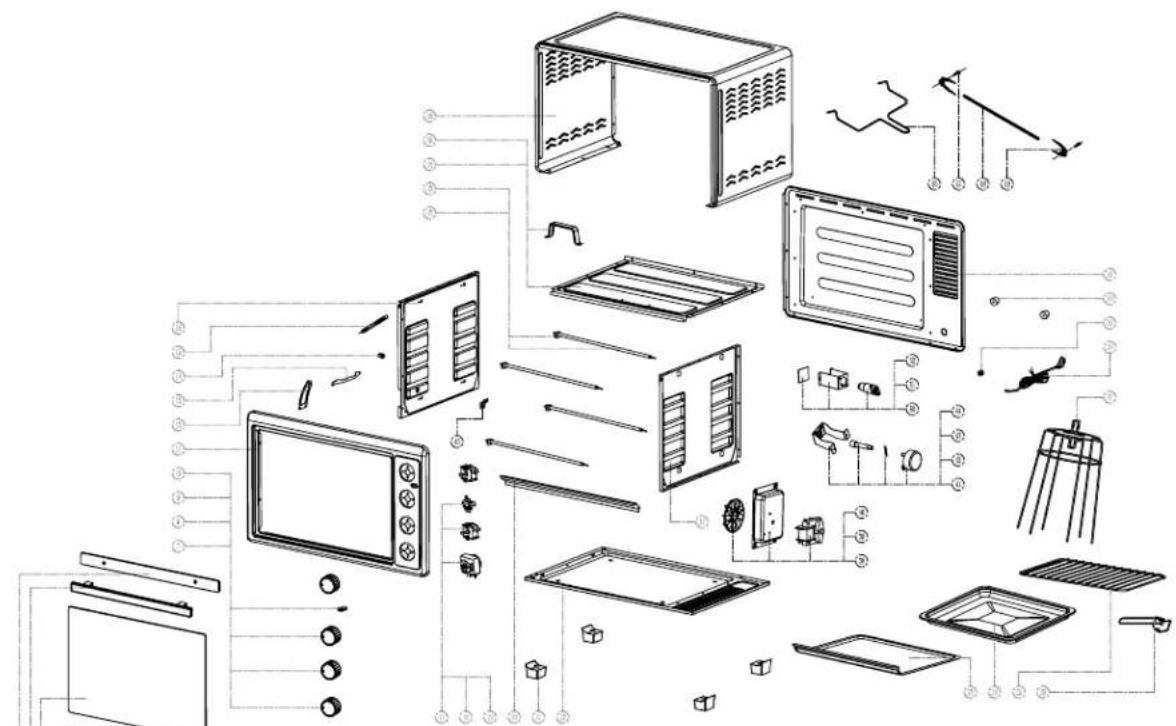

| UNLESS OTHERWISE SPECIFIED:DIMENSIONS ARE IN MILLIMETERS.TOLERANCES ARE: X.00 =±0.15X.X0 =±0.10X.XX =±0.05FOR ANGLES: ±0*30' (<=50.00MM)±0*15' (>50.00MM)THIRD ANGLEPROJECTION.[IMAGE] | GUANGDONG GONRON INDUSTRIAL CO.,LTD | ||||
| DATE | MODEL: GR48CRCL | ||||
| DRAWN | NAME: 爆炸图 | ||||
| CHECK | MATERIAL: | ||||
| APP'D | SCALE 1:1 DWG.NO. | REV:0 | |||
| 序号NO: | 名称(PART NAME) | 数量PCS: | 序号NO: | 名称 | 数量PCS: | 序号NO: | 名称 | 数量PCS: |
| 1 | 上门夹 upper door frame | 1 | 21 | 炉脚 foot | 4 | 41 | 电机支架 transmission shaft | 1 |
| 2 | 拉手 handle | 1 | 22 | 底板 bottom plate | 1 | 42 | 联轴器 motor bracket | 1 |
| 3 | 外玻璃 outer glass | 1 | 23 | 接屑盘 crumb tray | 1 | 43 | 插销 safety pin | 1 |
| 4 | 下门夹 lower door frame | 1 | 24 | 烤盘 bake tray | 1 | 44 | 电机 synchronous motor | 1 |
| 5 | 门轴 door axle | 1 | 25 | 烤网 wire rack | 1 | 45 | 方条支架 rotisserie bracket | 1 |
| 6 | 门轴套 axle sleeve | 2 | 26 | 托盘夹 tray handle | 1 | 46 | 托叉 Rotisserie Handle | 1 |
| 7 | 计时旋钮 timer knob | 1 | 27 | 烤肉叉 brochette | 1 | 47 | 转叉螺丝 screw | 2 |
| 8 | 开关旋钮 switch knob | 2 | 28 | 电源线 power wire | 1 | 48 | 方条 rotisserie shaft | 1 |
| 9 | 温控旋钮 thermostat knob | 1 | 29 | 线扣 wire clamp | 1 | 49 | 转叉 rotisserie spit | 2 |
| 10 | 灯罩 lamp cover | 1 | 30 | 距离棒 distance foot | 2 | 50 | 炉灯玻璃 Lamp glass | 1 |
| 11 | 面板 panel | 1 | 31 | 背板 back plate | 1 | 51 | 炉灯支架 Lamp cover | 1 |
| 12 | 门钩支撑架 door hook bracker | 1 | 32 | 接地片 earth plate | 4 | 52 | 炉灯 Lamp holder | 1 |
| 13 | 门钩 door hook | 1 | 33 | 发热管 heating element | 4 | 53 | ||
| 14 | 滚轮 door hook rivet | 1 | 34 | 顶板 top plate | 1 | 54 | ||
| 15 | 拉簧 spring | 1 | 35 | 顶板支架 top support | 1 | 55 | ||
| 16 | 左侧板 left plate | 1 | 36 | 外壳 outer housing | 1 | 56 | ||
| 17 | 温控器 thermostat | 1 | 37 | 右侧板 right plate | 1 | 57 | ||
| 18 | 功能开关 switch | 2 | 38 | 风叶 fan blade | 1 | 58 | ||
| 19 | 计时器 timer | 1 | 39 | 风罩 fan cover | 1 | 59 | ||
| 20 | 下支架 bottom bracket | 1 | 40 | 风机 Fan motor | 1 | 60 |
