BRUGSANVISNING SIFNd 3954 LIEBHERR

1 Oversigt over apparatet.... 3

1.1 Leveringsomfang.... 3

1.2 Oversigt over apparat og udstyr.... 3

1.3 SmartDevice.... 3

2 Generelle sikkerhedshenvisninger.... 5

3 ldriftsættelse.... 6

3.1 Tænd for skabet....6

3.2 Placering af udstyret....7

4 Administration af fødevarer....7

4.1 Opbevaring af fødevarer....7

4.2 Opbevaringstider....7

5 Energibesparelse....8

6 Betjening....8

6.1 Betjeningselementer og displayelementer...... 8

6.1.1 Status-visning....8

6.2.2 Valg af funktionsværdi....9

6.2.3 Aktiver/deaktiver indstilling....9

6.2.4 Valg af indstillingsværdi....9

6.2.5 Hent kundemenuen....9

6.3 Funktioner.... 10

Sluk for skabet....10

WLAN....10

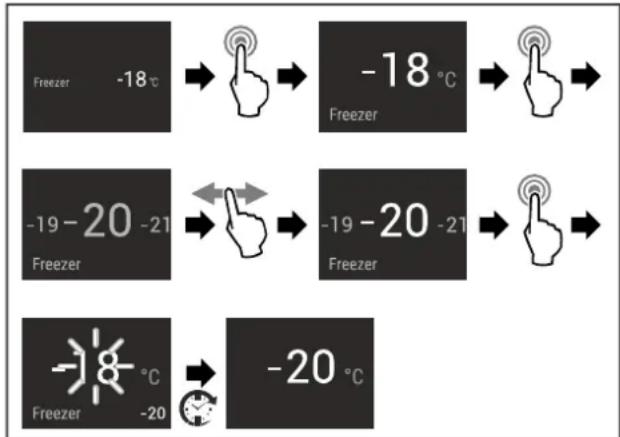

10 Temperatur....10

* SuperFrost....11

PartyMode....11

SabbathMode....11

EnergySaver....11

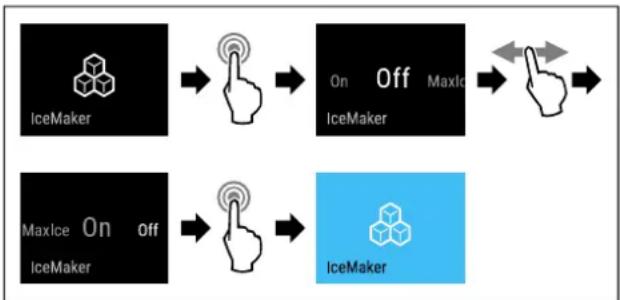

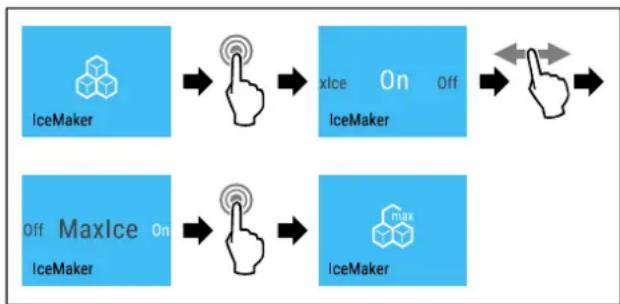

IceMaker / MaxIce* 12

Isterninger*....13

TubeClean*....13

X0m Indtastningsspærre....13

Sprog....13

info....13

Påmindelse....14

Nulstil....14

6.4 Fejlmeldinger.... 14

6.4.1 Advarsler.... 14

6.4.2 Meldinger....14

6.4.3 DemoMode....14

7 Udstyr.... 14

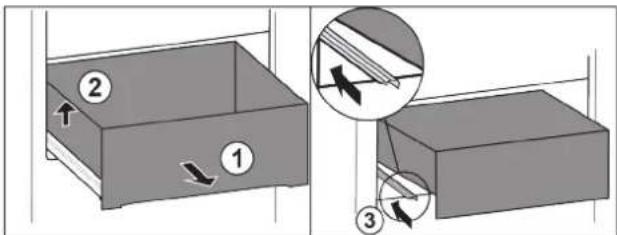

7.1 Skuffer.... 14

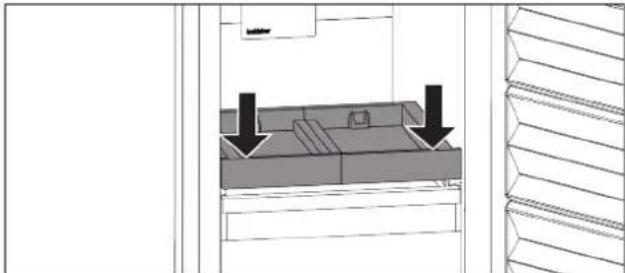

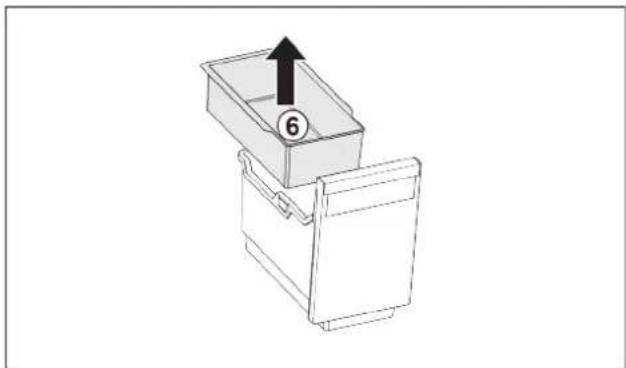

7.2 Udtrækshylde med IceTower* 16

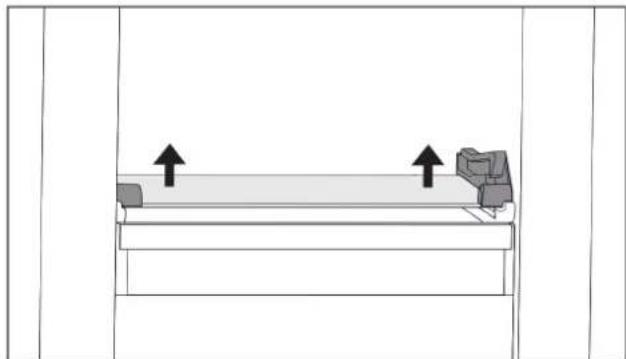

7.3 Glasplader* 17

7.4 IceMaker* 18

7.5 VarioSpace.... 19

7.6 Tilbehør 19

8 Service.... 19

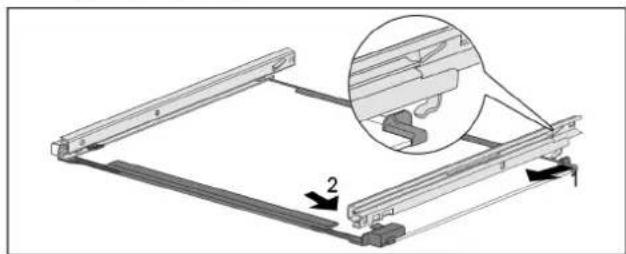

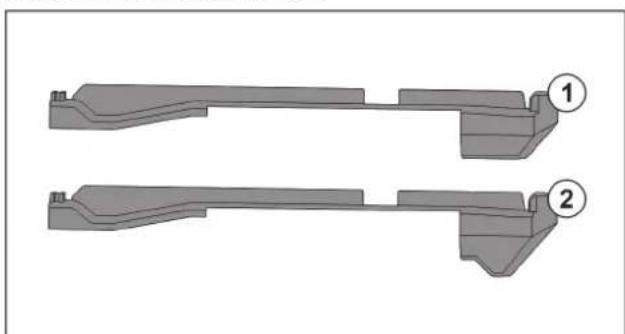

8.1 Adskillelse/montering af udtrækssystemer...... 19

8.2 Afrimning af apparatet.... 21

8.3 Rengøring af skabet.... 21

9 Kundeservice.... 22

9.3 Teknisk fejl.... 23

9.4 Kundeservice.... 24

9.5 Typeskilt 25

10 Sæt ud af drift.... 25

11 Bortskaffelse.... 25

11.1 Forberedelse af apparatet til bortskaffelse...... 25

11.2 Miljøvenlig bortskaffelse af apparatet.... 25

Producenten arbejder løbende på at videreudvikle alle typer og modeller. Derfor beder vi om din forståelse for, at vi er nødt til at forbeholde os ret til ændringer hvad angår form, udstyr og teknik.

Symbol

Forklaring

Læs vejledningen

Få at lære alle fordelene ved dit nye apparat at kende bedes du læse henvisningerne i denne vejledning grundigt igennem.

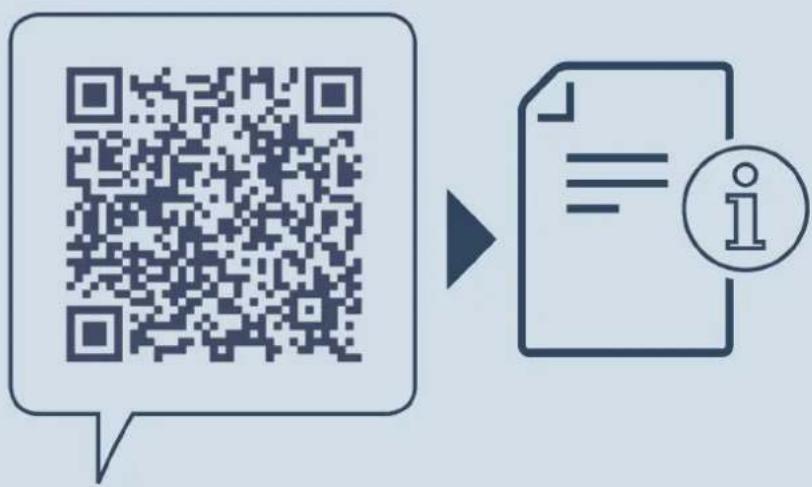

Fuldstændig vejledning på internettet

Den udførlige vejledning kan findes på internettet med QR-koden på forsiden af vejledningen eller ved at indtaste servicenummeret på home.liebherr.com/fridge-manuals.

Servicenummeret kan findes på typeskiltet:

Fig. Vejledende illustration

Kontrollér apparatet

Kontrollér alle dele for transportskader. Henvend dig til forhandleren eller kundeservice i tilfælde af klager.

Afvigelser

Vejledningen gælder for flere modeller, derfor kan forekomme afvigelser. Afsnit, der kun gælder for bestemte enheder, er mærket med en stjerne (*).

Symbol Forklaring
	Handlingsanvisninger og handlingsresultaterHandlingsanvisninger er mærket med ▶Handlingsresultater er mærket med en ▷
	VideoerDu kan finde videoer om apparaterne på YouTube-kanalen hos Liebherr-Hausgeräte.

Denne brugervejledning gælder for:

Hvis dit apparat har et N i apparatbetegnelsen, er der tale om et NoFrost-apparat.

1 Oversigt over apparatet

1.1 Leveringsomfang

Kontroller alle dele for transportskader. Henvend dig til forhandleren eller kundeservice i tilfælde af klager (se 9.4 Kundeservice).

• Indbygningsskab
• Udstyr (afhængigt af model)
• Monteringsmateriale (afhængigt af model)
• „Quick Start Guide“
• „Installation Guide“
• Servicebrochure

1.2 Oversigt over apparat og udstyr

(1) Betjenings- og kontrol- elementer (7) Udtrækshylde

(2) Indvendig LED-belysning (8) Skuffer

(3) NoFrost (9) VarioSpace

(4) Køleelement (10) Typeskilt

(5) IceMaker* (11) Stillefødder

(6) IceTower* (12) Lukkedæmper

Bemærk

Hylder, skuffer eller kurve er ved leveringen anbragt således, at der opnås en optimal energieffektivitet. Endringer af placeringen inden for de pågældende positioneringsmuligheder, f.eks. for hylderne i køledelen, påvirker dog ikke energiforbruget.

1.3 SmartDevice

SmartDevice er netværksløsningen til dit fryseapparat.

Hvis dit apparat er egnet eller forberedt til SmartDevice, kan du nemt og bekvemt integreret dit apparat i dit WLAN-net. Med SmartDevice-appen kan du betjene dit apparat via en mobil slutenhed. I SmartDevice-appen har du mulighed for at udføre ekstra funktioner og indstillinger.

SmartDevice-egnet apparat:*

Dit apparat er udstyret med SmartDeviceBox. Du skal downloade SmartDevice-appen for at forbinde dit apparat med WLAN-nettet.*

Dit apparat er forberedt til at blive anvendt med SmartDeviceBox. Du skal først købe og installere SmartDeviceBox. Du skal downloade SmartDevice-appen for at forbinde dit apparat med WLAN-nettet.*

Flere oplysninger smartdevice.liebherr.com om SmartDevice:

Køb Smart-DeviceBox

Efter installationen og konfigurationen af SmartDevice-appen kan du integrere dit apparat vha. SmartDevice-appen og apparatfunktionen WLAN (se WLAN) i dit WLAN-net.

Bemærk

SmartDeviceBox kan ikke anvendes i følgende lande: Rusland, Hviderusland, Kasakhstan. SmartDevice-funktionen er ikke til rådighed.

Bestemmelsesmæssig anvendelse

Skabet er udelukkende egnet til køling af fødevarer i husholdninger eller i husholdningslignende omgivelser. Hertil hører eksempelvis

• personalekøkkener, pensionater med servering af morgenmad,
• til brug for gæster på landsteder, hoteller, moteller og andre steder med overnatning,
• til catering eller anden engrosvirksomhed.

Al anden anvendelse er ikke tilladt.

Følgende anvendelse er udtrykkeligt forbudt:

- Opbevaring og køling af medikamenter, blodplasma, laboratoriepræparater eller lignende stoffer og produkter i henhold til

bekendtgørelsen 2007/47/EF om medicinsk udstyr

- Anvendelse i områder med eksplosionsrisiko

Misbrug af skabet kan medføre, at de opbevarede varer beskadiges eller fordærves.

Klimaklasser

Skabet er alt efter klimaklasse beregnet til brug ved begrænset omgivende temperatur. Klimaklassen, som dit skab er omfattet af, er trykt på typeskiltet.

Bemærk

For at sikre en problemfri funktion skal de angivne omgivende temperaturer overholdes.

Klimaklasse For en omgivende temperatur fra

SN 10 °C til 32 °C

N 16 °C til 32 °C

ST 16 °C til 38 °C

T 16 °C til 43 °C

SN-ST 10 °C til 38 °C

SN-T 10 °C til 43 °C

1.5 Konformitet

Kølemiddelkredsløbets tæthed er kontrolleret. Apparatet opfylder de gældende sikkerhedsbestemmelser samt de tilhørende forskrifter i indbygget tilstand.

For markedet i EU:* Apparatet opfylder direktiv 2014/53/EU.*

For markedet i GB:* Apparatet opfylder Radio Equipment Regulations 2017 SI 2017 No. 1206.*

EU-overensstemmelseserklæringens fuldstændige tekst kan findes på følgende internetadresse: www.Liebherr.com

1.6 SVHC-stoffer i henhold til REACH-forordningen

Med det efterfølgende link kan du kontrollere, om dit apparat indeholder SVHC-stoffer i henhold til REACH-forordningen: home.liebherr.com/de/deu/de/liebherr-erleben/nachhaltigkeit/umwelt/scip/scip.html

1.7 EPREL-database

Fra den 1. marts 2021 kan oplysningerne om mærkningen af energiforbruget og økodesign-kravene findes i den europæiske produktdatabase (EPREL). Du finder produktdatabasen under følgende link: https://eprel.ec.europa.eu/. Her opfordres du til at indtaste modelidentifikationen. Modelidentifikationen findes på typeskiltet.

2 Generelle sikkerhedshenvisninger

Opbevar denne brugsanvisning sikkert, så du altid kan slå op i den, när du får brug for det.

Hvis du giver apparatet videre, skal du også give brugsanvisningen med til den efterfølgende ejer.

Læs denne brugsanvisning, før apparatet tages i brug, så det kan benyttes korrekt og sikkert. Følg altid de deri angivne anvisninger, sikkerhedshenvisninger og advarselshenvisninger. De er vigtige, så du altid kan installere og anvende apparatet sikkert og problemfrit.

Farer for brugeren:

- Dette apparat kan anvendes af børn samt af personer med nedsatte fysiske, sensoriske eller mentale færdigheder eller mangel på erfaring og viden, hvis de er under opsyn, eller hvis de har modtaget instruktion i sikker anvendelse af skabet, og hvis de er bevidste om de eventuelle farer, der er forbundet med anvendelsen. Børn må ikke lege med skabet. Børn må kun udføre rengøring og vedligeholdelse, der kan udføres af brugeren, hvis de er under opsyn. Børn på 3-8 år må komme ting i og tage ting ud af skabet. Børn under 3 år skal holdes på afstand af skabet, hvis de ikke er under permanent opsyn.

- Der skal være nem adgang til stikdåsen, så apparatet hurtigt kan afbrydes fra strømmen i tilfælde af en nødsituation. Den skal befinde sig uden for apparatets bagsideområde.

- Tag altid fat i stikket, när skabet skal afbrydes fra elnettet. Træk ikke i ledningen.

- I tilfælde af fejl trækkes stikket ud eller sikringen frakobles.

- Ledningen må ikke beskadiges. Skabet må ikke bruges med defekt ledning.

- Reparationer og indgreb på apparatet må kun udføres af kundeservice eller andet dertil uddannet fagpersonale.

- Skabet må kun monteres, tilsluttes og bortskaffes i henhold til oplysningerne i vejledningen.

- Skabet må kun benyttes i indbygget tilstand.

- Fabrikanten hæfter ikke for skader, som opstår på grund af en forkert fungerende fast vandtilslutning.*

Fare for brand:

- Det anvendte kølemiddel (angivelser på typeskiltet) er miljøvenligt, men brandbart. Udslippende kølemiddel kan antænde.

• Kølekredsløbets rørledninger må ikke beskadiges.
• Händter ikke tændingskilder i skabets indre.
• Inde i skabet må der ikke bruges elektriske apparater (f.eks. damprengøringsapparater, varmeapparater, ismaskiner osv.).
• Hvis kølemiddel strømmer ud: Åben ild eller antændelseskilder i nærheden af udstrømningsstedet fjernes. Udluft rummet godt. Kontakt en servicetekniker.

- Opbevar ingen eksplosive stoffer eller spraydåser med brændbare drivgasser som f. eks. butan, propan, pentan osv. i skabet. Sådanne spraydåser kan kendes på den påtrykte oplysning om indholdsstofferne eller et flammesymbol. Gasser, som eventuelt slipper ud, kan antændes gennem elektriske komponenter.

- Tændte stearinlys, lamper og andre genstande med åben flamme skal holdes væk fra apparatet, så de ikke sætter apparatet i brand.

- Drikkevarer med alkohol eller beholdere med andet alkohol skal opbevares godt tillukket. Alkohol, som eventuelt slipper ud, kan antændes gennem elektriske komponenter.

Fare for at falde ned eller vælte:

- Sokkeler, skuffer, døre osv. må ikke benyttes som trin og man må ikke støtte sig til dem. Dette gælder især for børn.

Fare for levnedsmiddelforgiftning!

- Spis ikke nogen fødevarer, som er blevet opbevaret i for lang tid.

Fare for forfrysninger, fornemmelse af følelsesløshed og smerter:

- Undgå vedvarende hudkontakt med kolde overflader eller køle-/frysevarer, eller træf beskyttelsesforanstaltninger, f.eks. ved at anvende handsker.

- Varm damp kan medføre skoldninger. Til afrimning må der ikke benyttes elektriske varme- eller damprenseapparater, åben ild eller afisningsspray.

- Benyt ikke skarpe genstande til fjernelse af is.

Fare for klemning:

- Tag ikke fat om hængslet, når døren åbnes og lukkes. Fingrene kan komme i klemme.

Symboler på skabet:

Symbolet kan være anbragt på kompressoren. Det refererer til olien i kompressoren og gør opmærksom på følgende fare: Kan være dødeligt, hvis det indtages eller kommer ind i luftvejene. Denne information har kun betydning ved bortskaffelsen. Ved normal anvendelse er der ingen fare.

Symbolet findes på kompressoren og angiver faren for brandfarlige stoffer. Mærkaten må ikke fjernes.

Denne eller en lignende mærkat kan findes på bagsiden af apparatet. Den henviser til, at der findes vakuumisoleringspaneler (VIP) eller perlitpaneler i døren og/eller i huset. Denne henvisning er kun relevant under bortskaffelsen. Mærkaten må ikke fjernes.

Overhold advarselshenvisningerne og de andre specifikke henvisninger i de andre kapitler:

	FARE	Gør opmærksom på en umiddelbart farlig situation, som har døden eller alvorlige kvæstelser til følge, når den ikke undgås.
	ADVARSEL Gør opmærksom på en farlig situation, som kan have døden eller alvorlige kvæstelser til følge, når den ikke undgås.
	FORSIGTIG Gør opmærksom på en farlig situation, som kan have lettere eller større kvæstelser til følge, når den ikke undgås.
	VIGTIGT Gør opmærksom på en farlig situation, som kan have materielle skader til følge, når den ikke undgås.
	Bemærk Angiver nyttige henvisninger og tips.

3 Idriftsættelse

3.1 Tænd for skabet

Sørg for, at følgende forudsætninger er opfyldt:

□ Skabet er indbygget og tilsluttet i overensstemmelse med monteringsvejledningen.
☐ Tape, klæbe- og beskyttelsesfolie samt transportsikringen i og på skabet er fjernet.
□ Alt reklamemateriale er fjernet fra skufferne.

Fig. 2
▶ Tænd for apparatet via displayet.

Fig. 3
▶ Vælg sproget.
▷ Statusvisningen vises.

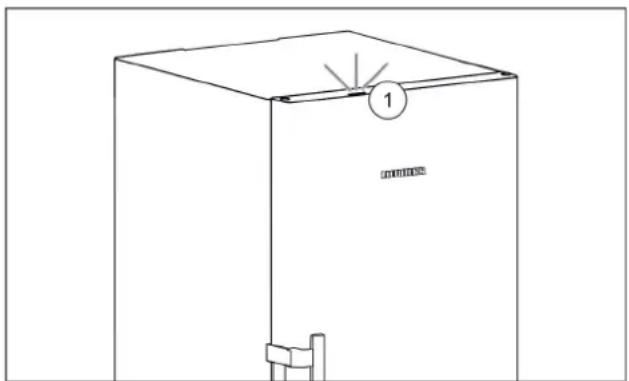

Statuslys (statusvisning):

Fig. 4
Når du tager apparatet i brug, er statuslyset Fig. 4 (1) deaktiveret fra fabrikken.
▶ Aktivér statuslyset.

Når apparatet starter i DemoMode, kan du deaktivere Demo- Mode inden for de næste 5 minutter.

▷ DemoMode er deaktiveret.

Bemærk

Producenten anbefaler:

3.2 Placering af udstyret

Bemærk

Du kan købe tilbehør i Liebherr-Hausgeräte-butikken på home.liebherr.com/shop/de/deu/zubehor.html.

Anbring medfølgende udstyr for at udnytte skabet optimalt.

4 Administration af fødevarer

4.1 Opbevaring af fødevarer

ADVARSEL

Brandfare

▶ Undlad at bruge elektriske apparater i apparatets levnedsmiddelområde, såfremt disse ikke anbefales af producenten.

Bemærk

Energiforbruget stiger, og køleeffekten reduceres, hvis ventilationen er utilstrækkelig.

Vær opmærksom på følgende, når der anbringes fødevarer:

☐ At luftåbningerne på bagvæggen i køleskabet er frie.
□ At luftåbningerne på ventilatoren er frie.
☐ At fødevarerne er godt pakket ind.
☐ At råt kød eller fisk opbevares i rene, lukkede beholdere, så andre fødevarer ikke berøres, og så de ikke kan dryppe på andet.
☐ At fødevarer opbevares med afstand, så luften kan cirkulere frit.

Bemærk

Her indstilles ved -18 °C et tørt opbevaringsklima under frysepunktet. Et frostklima egner sig til opbevaring af dybfrosne fødevarer og frostvarer i flere måneder, til fremstilling af isterninger eller til indfrysning af friske fødevarer.

Indfrysning af fødevarer

Du kan maks. indfryse så mange kg friske fødevarer inden for 24 t, som der er angivet på typeskiltet (se 9.5 Typeskilt) under "Fryseevne ... kg/24t".

For at fødevarerne hurtigt kan fryse hele vejen igennem, skal følgende mængder pr. pakning overholdes:

• Frugt og grøntsager op til 1 kg
• Kød op til 2,5 kg

Vær opmærksom på følgende inden indfrysningen:

□ SuperFrost er aktiveret (se 6.3 Funktioner), hvis fryse-mængden er mere end ca. 2 kg.
□ Ved små frysemængder: SuperFrost er aktiveret ca. 6 timer forud.
□ Ved maksimal frysemængde: SuperFrost er aktiveret ca. 24 timer forud.

Placering af fødevarer:

FORSIGTIG

Flasker og dåser med drikkevarer kan gå i stykker ved frysning. Dette gælder især kulsyreholdige drikke.

Frys kun flasker og dåser med drikkevarer med anvendelse af BottleTimer-funktionen.

Til apparater mindre end 122 cm:

Ved små frysemængder:

▶ Fordel emballerede fødevarer i alle skuffer.
▶ Læg om muligt fødevarerne bagest i skuffen tæt mod bagvæggen.
Ved maksimal frysemængde:
▶ Fordel emballerede fødevarer i alle skuffer.
▶ Læg om muligt fødevarerne bagest i skuffen tæt mod bagvæggen.

For apparater, der er større end eller lig med 122 cm:

Ved små frysemængder:

▶ Fordel emballerede fødevarer i alle skuffer, men læg dog ikke fødevarer i den øverste skuffe.
Ved maksimal frysemængde:
▶ Fordel emballerede fødevarer i alle skuffer.
▶ Læg om muligt fødevarerne bagest i skuffen tæt mod bagvæggen.

For alle apparater:

Ved maksimal frysemængde:

▶ Læg fødevarer i skuffen, efter SuperFrost er deaktiveret automatisk.

Optøning af fødevarer

• i kølerummet
• i mikrobølgeovn
• i ovn/varmluftsovn
• ved stuetemperatur

ADVARSEL

Fare for levnedsmiddelforgiftning!

▶ Optøede fødevarer må ikke nedfryses igen.

Tag kun den mængde fødevarer ud, som der er behov for.
▶ Forarbejd optøede fødevarer så hurtigt som muligt.

Frysebakke

Med frysebakken kan du indfryse bær, krydderurter, grøntsager og andre, mindre frysevarer, uden at de fryser sammen. Frysevarernes form bevares, og det er lettere at dele dem i portioner senere.

Du kan også opbevare køleelementerne i frysebakken og spare plads.

▶ Fordel uindpakkede fødevarer med afstand på frysebakken.

4.2 Opbevaringstider

De angivne opbevaringstider er vejledende.

Ved fødevarer med angivelse af minimumholdbarheden er det altid den dato, der er angivet på emballagen, der gælder.

Vejledende opbevaringstider for forskellige fødevarer
Spiseis ved -18 °C 2 til 6 måneder
Pølse, skinke ved -18 °C 2 til 3 måneder
Brød, bagværk ved -18 °C 2 til 6 måneder
Vildt, gris ved -18 °C 6 til 9 måneder
Fisk, fed ved -18 °C 2 til 6 måneder
Fisk, mager ved -18 °C 6 til 8 måneder
Ost ved -18 °C 2 til 6 måneder
Fjerkræ, okse ved -18 °C 6 til 12 måneder
Grøntsager, frugt ved -18 °C 6 til 12 måneder

5 Energibesparelse

• Sørg altid for god ventilation og udluftning. Tildæk ikke ventilationsåbninger eller -gitre.
• Hold altid ventilatorens luftslids fri.
• Opstil ikke skabet, så det står i direkte sollys, ved siden af et komfur, et varmeapparat eller lignende.
• Energiforbruget afhænger af betingelserne på brugsstedet, f.eks. af den omgivende temperatur (se 1.4 Skabets anvendelsesområde). Ved en varmere, omgivende temperatur kan energiforbruget øges.
• Åbn skabet i kortest mulige tid.
• Jo lavere temperaturen er indstillet, desto højere bliver energiforbruget.
• Alle fødevarer pakkes godt ind og opbevares tildækket. Dannelse af rim undgås.
• Varme retter lægges i: De skal afkøles til stuetemperatur forinden.

6 Betjening

6.1 Betjeningselementer og displayelementer

Displayet giver et hurtigt overblik over temperaturindstillingen og statusen for funktioner og indstillinger. Du vælger eller indstiller funktioner ved at aktivere/deaktivere eller vælge en værdi.

6.1.1 Status-visning

Fig. 6
(1) Temperaturvisning
Status-visningen viser de indstillede temperaturer. Det er startvisningen. Derfra kan der navigeres til funktionerne og indstillingerne.

6.1.2 Navigation

Du får adgang til de enkelte funktioner ved at navigere i menuen. Når en funktion eller indstilling er bekræftet, lyder der et akustisk signal. Hvis der ikke er valgt noget efter 10 sekunder, skifter displayet til Status-visningen.

Navigation	Beskrivelse
	Kort trykAktivér/deaktiver funktion.Bekræft valget.Åbn undermenuen.

Navigation Beskrivelse
	Langt tryk i 3 sekunderAktivér/deaktiver funktion. Tiltagende/aftagende bjælker vises på displayet.Bekræft valget.Nulstil apparat/værdier.Tænd/sluk apparat.
	StrygningNavigér i menuen.Søg efter værdier.
	Kort tryk på tilbageVisningen skifter et niveau tilbage.
Ingen handling i 10 sekunder	Visningen skifter til Status-visning.

6.1.3 Symboler

Symbolerne informerer om skabets aktuelle tilstand.

Symbol	Skabets tilstand
	StandbyDer er slukket for skabet eller temperaturzonen.
	Blinkende talSkabet kører. Temperaturangivelsen blinker, indtil den indstillede værdi er nået.
	Blinkende symbolSkabet kører. Der udføres indstillinger.

6.2 Betjeningslogik

^x Hvis funktionen er aktiv, arbejder apparatet med højere effekt. Det betyder, at apparatets driftslyde midlertidigt kan være højere, og energiforbruget stiger.

▶ Stryg til venstre på displayet, indtil funktionen vises.
▶ Bekræft den valgte funktion ved at trykke kort.
Der lyder en bekræftelsestone.
▷ Status vises i menuen.
▷ Funktionen er aktiveret/deaktiveret.

6.2.2 Valg af funktionsværdi

Ved følgende funktioner kan der indstilles en værdi i under- menuen:

Symbol

Funktion

Indstilling af temperatur

Tænd/sluk for apparat

▶ Stryg til venstre på displayet, indtil funktionen vises.
▶ Bekræft den valgte funktion ved at trykke kort.
▶ Vælg indstillingsværdien ved at stryge på displayet.
▶ Bekræft den valgte værdi ved at trykke kort.

Indtastningsspærre ^2

Statuslys (statusvisning)

SabbathMode ^2

Påmindelser ^1

Nulstilling ^2

Slukning ^2

▶ Stryg til venstre i displayet, indtil indstillingerne ses.
▶ Bekræft indstillingerne ved at trykke.
▶ Stryg, indtil den ønskede indstilling vises.

^1 Aktiver/deaktiver indstilling (kort tryk)

▶ Tryk kort for at bekræfte.

Der lyder en bekræftelsestone.

▷ Status vises i menuen.

▷ Indstilling er aktiveret/deaktiveret.

^2 Aktiver/deaktiver indstilling (langt tryk)

▶ Tryk ind og hold den inde i 3 sekunder for at bekræfte.
Der lyder en bekræftelsestone.
▷ Status vises i menuen.
▷ Displayet ændres.

6.2.4 Valg af indstillingsværdi

Ved følgende indstillinger kan der indstilles en værdi i undermenuen:

Symbol Indstillinger

Lysstyrke

Døralarm

Sprog

▶ Stryg til venstre på displayet, indtil indstillingerne vises.
▶ Bekræft indstillingerne ved at trykke.
▶ Stryg, indtil den ønskede indstilling vises.
▶ Tryk kort for at bekræfte.
▶ Vælg den ønskede indstillingsværdi ved at stryge på displayet.
▶ Tryk kort for at bekræfte.
Der lyder en bekræftelsestone.
▷ Status vises kort i undermenuen.
▷ Displayet skifter tilbage til menuen.

6.2.5 Hent kundemenuen

Følgende indstillinger kan hentes i kundemenuen:

Symbol

Funktion

TubeClean2*

Isterninger ^1*

Software

▶ Stryg mod venstre på displayet, indtil indstillingerne vises.

▶ Tryk på indstillingerne.
▷ Undermenuen vises.
▶ Stryg mod venstre på displayet, indtil oplysningerne for apparatet vises.
▶ Tryki 3 sekunder.
▷ Indtastningsmenuen for en talkode vises.
▶ Indtast talkoden 151.
▷ Kundemenuen vises.
▶ Stryg mod venstre på displayet, indtil den ønskede indstilling vises.

^1 Vælg værdi

▶ Tryk kort for at bekræfte.

Der lyder en bekræftelsestone.

▷ Status vises kort i displayet.

▷ Displayet skifter tilbage til menuen.

^2 Aktiver indstilling

▶ Tryk og hold inde i 3 sekunder for at bekræfte.

Der lyder en bekræftelsestone.

▷ Status vises i displayet.

▷ Symbolet blinker, så længe apparatet kører.

6.3 Funktioner

Sluk for skabet

Med denne indstilling er det muligt at slukke for hele skabet.

Sluk for hele skabet

Med denne funktion forbinder du dit apparat med WLAN-nettet. Derefter kan du betjene det med en mobil slutenhed via SmartDevice-appen. Med denne funktion kan du også afbryde eller nulstille WLAN-forbindelsen. Du skal bruge SmartDeviceBox for at forbinde dit apparat med WLAN-nettet. Flere oplysninger om SmartDeviceBox og om anvendelse af SmartDevice-appen: (se 1.3 SmartDevice)

Bemærk

SmartDeviceBox kan ikke anvendes i følgende lande: Rusland, Hviderusland, Kasakhstan. SmartDevice-funktionen er ikke til rådighed.

Oprettelse af WLAN-forbindelse

Kontrollér, at følgende forudsætninger er opfyldt:

☐ SmartDeviceBox er købt og sat i. (se 1.3 SmartDevice) *
☐ SmartDevice-appen er installeret (se apps.home.liebherr.com).

Fig. 8
▶ Aktivér indstillingen. (se 6.2 Betjeningslogik)
▷ Forbindelsen etableres: Connecting vises. Symbolet pulserer.
▷ Forbindelsen er etableret: WiFi vises, indikatoren bliver blå.
▷ Det lykkedes ikke at etablere forbindelse: WiFi Error vises.

Afbrydelse af WLAN-forbindelsen

▶ Deaktivér indstillingen. (se 6.2 Betjeningslogik)

Nulstilling af WLAN-forbindelsen

▶ Nulstil indstillingerne. (se 6.2 Betjeningslogik)

Fig. 10
Forbindelsen samt de øvrige indstillinger nulstilles til leveringstilstanden.

Temperatur

Temperaturen afhænger af følgende faktorer:

• hvor tit døren åbnes
• hvor lang tid døren er åben
• rumtemperaturen på opstillingsstedet
• fødevarernes art, temperatur og mængde.

Fryserum

Anbefalet indstilling

-18 °C

Indstilling af temperatur

Fig. 11

Med denne funktion skifter du til den højeste fryseeffekt. På den måde når du lavere frysetemperaturer.

Anvendelse:

• Daglig indfrysning af mere end 2 kg.
• Hurtig frysning af friske fødevarer helt igennem.
• ∅g kuldereserverne i anbragte frostvarer, inden skabet afrimes.

Ved små indfrysningsmængder:
▶ Aktiver 6 timer før anvendelsen. Ved maksimal indfrysningsmængde:
▶ Aktiver 24 timer før anvendelsen.
▶ Aktiver/deaktiver (se 6.2 Betjeningslogik).
-eller-

▶ Aktivering/deaktivering med SmartDevice-appen.*

Funktionen deaktiveres automatisk. Derefter kører skabet normalt videre. Temperaturen indstilles til den indstillede værdi.

PartyMode

Denne funktion giver en samling af særlige funktioner og indstillinger, der er nyttige i forbindelse med en fest.

Følgende funktioner aktiveres:

• SuperFrost
• IceMaker og MaxIce*

Alle funktioner kan indstilles fleksibelt og individuelt. AEndringer forkastes, hvis funktionen deaktiveres.

▶ Aktiver/deaktiver (se 6.2 Betjeningslogik).
▷ Aktiveret: Alle funktioner er aktiveret på samme tid.
▷ Deaktiveret: De forudindstillede temperaturer er gendannet.

Efter 24 timer deaktiveres funktionen automatisk.

SabbathMode

Med denne funktion aktiverer eller deaktiverer du SabbathMode. Når du aktiverer denne funktion, slukkes enkelte elektroniske funktioner. Derved opfylder dit apparat de religiøse krav på jødiske helligdage, f.eks. på sabbatten og lever dermed op til STAR-K Kosher-certificeringen.

Apparattilstand ved aktiv SabbathMode

Statusfunktionen viser SabbathMode hele tiden.

Alle funktion på displayet bortset fra funktionen Deaktivering af SabbathMode er spærrede.

Aktive funktioner er forsat aktive.

Displayet forbliver lyst, når du lukker døren.

Den indvendige belysning er deaktiveret.

Påmindelser udføres ikke. Det indstillede tidsinterval standses.

Påmindelser og advarsler vises ikke.

Der er ingen døralarm.

Der er ingen temperaturalarm.

IceMaker fungerer ikke.*

Apparattilstand ved aktiv SabbathMode

Afrimningscyklussen arbejder kun på det programmerede tidspunkt uden hensyntagen til skabets anvendelse.

Efter et strømsvigt går apparatet tilbage i SabbathMode.

Apparattilstand

Bemærk

Dette apparat har certificeringen fra instituttet „Institute for Science and Halacha“. (www.machonhalacha.co.il)

Der findes en liste over de STAR-K-certificerede apparater på www.star-k.org/appliances.

Aktivering af SabbathMode

ADVARSEL

Fare for forgiftning som følge af fordævede madvarer! Når du har aktiveret SabbathMode, og der opstår et strømsvigt, vises der ingen melding i statusvisningen om strømsvigtet. Når strømmen er tilbage, fortsætter apparatet med at køre på SabbathMode. Som følge af strømsvigtet kan madvarer blive fordævede og medføre en levnedsmiddelforgiftning, såfremt de indtages.

Efter et strømsvigt:

▶ Åbn indstillingsmenuen. (se 6.2 Betjeningslogik)
▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 12

▶ Udfør handlingstrinene (se Fig. 1164).
▷ SabbathMode er aktiveret.
▷ Statusvisningen viser hele tiden SabbathMode.

Deaktivering af SabbathMode

▶ Åbn indstillingsmenuen. (se 6.2 Betjeningslogik)
▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 13

▶ Udfør handlingstrinene (se Fig. 1165).
▷ SabbathMode er deaktiveret.

EnergySaver

Denne funktion aktiverer eller deaktiverer energisparetilstanden. Hvis du aktiverer denne funktion, falder energiforbruget, og temperaturen i apparatet stiger med 2 °C. Maden holder sig frisk, men holdbarheden forkortes.

Temperaturzone	Anbefalet indstil-ling	Temperatur ved aktiv EnergySaver
-18°C	-18 °C -16 °C

Temperaturer

Aktivering af EnergySaver

▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 14
▶ Udfør handlingstrinene (se Fig. 1166).
▷ Energisparetilstand er aktiveret.

Deaktivering af EnergySaver

▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 15
▶ Udfør handlingstrinene (se Fig. 1167).
▷ Energisparetilstand er deaktiveret.

IceMaker / MaxIce\*

Med funktionen IceMaker aktiverer eller deaktiverer du fremstillingen af isterninger. Med funktionen MaxIce forøger du isterningemængden for IceMaker.

Flere informationer om isterninge-mængderne:	(se 9.1 Tekniske data)
Flere informationer om isterninge-størrelsen:	(se Isterninger*)
Flere informationer om rengøring af IceMaker-ledningerne:	(se TubeClean*)

Aktivering af IceMaker

Kontrollér, at følgende forudsætninger er opfyldt:

☐ Der er åbnet for vandtilførsel på den faste vandtilslutning. Se monteringsvejledningen.*
☐ IceMaker er taget i brug. (se 7.4 IceMaker*)
▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 16
▶ Udfør handlingstrinene (se Fig. 1168).
-eller-
▶ Aktivér med SmartDevice-appen.
▷ IceMaker er aktiveret. Det kan tage op til 24 timer, indtil IceMaker fremstiller de første isterninger.

Aktivering af IceMaker med MaxIce

Hvis du ikke har aktiveret funktionen IceMaker, skal du sikre, at følgende forudsætninger opfyldes:

☐ Der er åbnet for vandtilførsel på den faste vandtilslutning. Se monteringsvejledningen.*
☐ IceMaker er taget i brug. (se 7.4 IceMaker*)
▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 17
▶ Udfør handlingstrinene (se Fig. 1169).
-eller-
▶ Aktivér med SmartDevice-appen.
▷ IceMaker er aktiveret med MaxIce.

Skift mellem IceMaker og MaxIce

Når du har aktiveret IceMaker og vil skifte til MaxIce:

▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 18
▶ Udfør handlingstrinene (se Fig. 1170).
▷ IceMaker er aktiveret med MaxIce.
Når du har aktiveret MaxIce og vil skifte til IceMaker:
▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 19
▶ Udfør handlingstrinene (se Fig. 1171).
▷ IceMaker er aktiveret.
▷ MaxIce er deaktiveret.

Deaktivering af IceMaker / MaxIce

▶ Stryg mod højre eller venstre, indtil den pågældende funktion vises.

Fig. 20 Vejledende illustration af aktiv funktion IceMaker

▶ Deaktivér med SmartDevice-appen.
▷ IceMaker og Maxlce er deaktiveret.
▷ Den igangværende isterningefremstilling afsluttes.
▷ IceMaker slukker automatisk.

Isterninger\*

Denne indstilling gør det muligt at indstille isterningernes størrelse individuelt.*

Vælg indstilling\*

Indstil værdien i kundemenuen (se 6.2 Betjeningslogik).

TubeClean\*

Med denne indstilling er muligt at rengøre IceMaker-slan-gerne.*

Sørg for, at følgende forudsætninger er opfyldt:*

☐ IceMaker-rengøring er forberedt (se 8.3.4 Rengøring af IceMaker*).

Aktivering af indstillingen\*

Aktiver indstillingen i kundemenuen (se 6.2 Betjeningslogik).
▷ Skylningen forberedes (maks. 60 min.): Symbolet blinker.
▷ Vandledningerne skylles: Symbolet blinker.
▷ Skylningen er afsluttet: Funktionen er deaktiveret automatisk.

Denne indstilling gør det muligt at indstille displayets lysstyrke trinvist.

Der kan indstilles følgende lysstyrketrin:

• 40%
• 60%
• 80%
• 100%

Vælg indstilling

▶ Indstil værdi (se 6.2 Betjeningslogik).

Døralarm

Med denne indstilling er det muligt at indstille tiden, indtil døralarmen (se Luk døren) lyder.

Følgende værdier kan indstilles:

▶ Indstil værdi (se 6.4 Fejlmeldinger).

Indtastningsspærre

Denne indstilling hindrer utilsigtet betjening af skabet, f.eks. af børn.

Anvendelse:

• Undgå utilsigtet ændring af indstillinger og funktioner.
• Undgå utilsigtet slukning af skabet.
• Undgå utilsigtet temperaturindstilling.

Med denne indstilling kan der vælges sprog til displayet.

Der kan vælges følgende sprog:

• Tysk
• Engelsk
• Fransk
• Spansk
• Italiensk
• Hollandsk
• Tjekkisk
• Polsk
• Portugisisk
• Russisk
• Kinesisk

Med denne indstilling er det muligt at aflæse oplysninger om skabet samt adgangen til kundemenuen.

Følgende oplysninger kan aflæses:

• Modelnavn
• Indeks
• Serienummer
• Servicenummer

Hent oplysninger om skabet

▶ Stryg i displayet, indtil indstillingerne vises.
▶ Bekræft visningen.
▶ Stryg i displayet, indtil indstillingerne vises.
▶ Aflæs oplysninger om skabet.

Påmindelse

Påmindelser angives med et akustisk signal og et symbol i displayet. Det akustiske signal bliver højere, indtil meddelelsen afsluttes.

Aktivering af indstillingen

▶ Aktiver/deaktiver (se 6.2 Betjeningslogik).

Nulstil

Denne funktion gør det muligt at stille alle indstillinger tilbage på fabriksindstillingerne. Alle indstillinger, som du tidligere har fortages, stilles tilbage på deres oprindelige indstilling.

Aktivering af indstillingen

▶ Aktivér (se 6.2 Betjeningslogik) .

6.4 Fejlmeldinger

Fejlmeldinger vises på displayet. Der findes to kategorier af fejlmeldinger:

Kategori	Betydning
Melding	Minder om generelle procedurer. Du kan udføre disse procedurer og dermed slette meldingen.
Advarsel	Vises ved funktionsforstyrrelser. Ud over visningen på displayet lyder der også et signal. Signallyden bliver højere, indtil du trykker på visningen. Du kan selv afhjælpe enkle funktionsforstyrrelser. Kontakt kundeservice i tilfælde af alvorlige funktionsforstyrrelser.

6.4.1 Advarsler

Luk døren

Meddelelsen vises, när døren har været åben for længe.

Det er muligt at indstille, hvor lang tid der skal gå, før meddelelsen vises.

▶ Afslut alarm: Bekræft meddelelsen.

-eller-

▶ Luk døren.

Strømsvigt

Meddelelsen vises, när frysetemperaturen er steget som følge af en strømafbrydelse. Når strømmen kommer igen, kører skabet videre med den indstillede temperatur.

▶ Afslut alarm: Bekræft meddelelsen.

▷ Tempaturalarmen vises (se Tempaturalarm).

Temperaturalarm

Meddelelsen vises, när temperaturen ikke svarer til den indstillede temperatur.

Årsagen til temperaturforskellen kan være:

• Der er lagt varme, friske fødevarer ind.
• Ved omsortering og udtagning af levnedsmidler er der strømmet for meget varm luft ind udefra.
• Strømmen har været afbrudt i længere tid.
• Skabet er defekt.

Når fejlen er afhjulpet, kører skabet videre med den indstillede temperatur.

▶ Bekræft visningen.

▷ Den varmeste temperatur vises.
▶ Bekræft igen visningen.
▷ Status-visningen vises.
▷ Den aktuelle temperatur vises.

Fejl

Denne meddelelse vises, når der er en fejl på skabet. Der er en fejl i en af skabets komponenter.

▶ Abn døren.
▶ Noter fejlkoden.
▶ Bekræft meddelelsen.
▷ Signallyden slukker.
▷ Statusvisningen vises.
▶ Luk døren.
▶ Kontakt kundeservice. (se 9.4 Kundeservice)

6.4.2 Meldinger

Sæt IceMaker-skuffen i\*

Denne melding vises, när IceMaker-skuffen er åbnet.

▶ Skub IceMaker-skuffen ind.
▷ Meldingen forsvinder.
▷ IceMaker producerer isterninger.

6.4.3 DemoMode

Når der vises „D“ i displayet, er demonstrationstilstanden aktiv. Denne funktion er udviklet til forhandlere, da alle kuldetekniske funktioner er deaktiveret.

Deaktivering af DemoMode

Når tiden tæller ned i displayet:

▶ Bekræft visningen, inden tiden løber ud.
▷ DemoMode er deaktiveret.
Hvis tiden ikke tæller ned:
▶ Tag netstikket ud.
▶ Sæt igen netstikket i.
▷ DemoMode er deaktiveret.

7 Udstyr

7.1 Skuffer

Du kan tage skufferne ud i forbindelse med rengøring.

Du kan tage skufferne ud for at benytte VarioSpace.

Udtagningen og isætningen af skufferne varierer afhængigt af udtrækssystemet. Dit apparat kan fås med forskellige udtrækssystemer.

Bemærk

Energiforbruget stiger, og køleeffekten reduceres, hvis ventilationen er utilstrækkelig.

▶ Lad den nederste skuffe blive i skabet!
▶ Ventilationsåbningen indvendigt på bagvæggen må aldrig blokeres!

7.1.1 Skuffe på bunden af apparatet eller en glasplade

Skuffen kører direkte på bunden af apparatet eller på en glasplade. Der findes ingen skinner.

Hvis du tager skufferne ud, kan du anvende glaspladerne under dem som hylder.*

Udtagning af skuffe

Skuffen kører med udtrækkelige skinner (teleskopskinner). Der findes teleskopskinner med komplet udtræk og tele-skopskinner med delvist udtræk. Skuffer med komplet udtræk kan trækkes fuldstændigt ud af apparatet. Skuffer med delvist udtræk kan ikke trækkes fuldstændigt ud af apparatet. Hvilket system der er i dit apparat, afhænger af apparattypen.

Skuffe ført på glasplade

Skuffen, der føres på glaspladen, er et delvist udtræk.

Udtagning af skuffe

▶ Løft skuffen i højre side. Fig. 24 (4)
▶ Skub den højre skinne ind. Fig. 24 (5)
▶ Tag skuffen ud fremefter. Fig. 24 (6)

Hvis skinnerne ikke er skubbet helt ind efter udtagningen af skuffen:

▶ Skub skinnerne helt ind.

Isætning af skuffe

Når du trækker den øverste skuffe ud, klapper den frem. På den måde kan du bedre se ned i skuffen. Funktionen afhænger af apparatets højde.

Hvis du tage den øverste nedklappelige skuffe ud, kan du anvende glaspladen derunder som hylder.

Udtagning af skuffe

▶ Træk skuffen ud indtil anslag.
▶ Løft skuffen foran, og tryk samtidigt nedefra bagved og opad.
▶ Tag skuffen ud fremefter.

Isætning af skuffe

▶ Sæt skuffen på som vist på tegningen.
▷ Skuffen hviler på glaspladen.
▶ Løft skuffe let nedefra bagtil, og skub den over kanten.
▶ Skub skuffen bagud.

7.1.4 Skuffe ført på beholderrist\*

Skuffen kører direkte på beholderristen. Der findes ingen skinner.

Udtagning af skuffe

Fig. 30

▶ Træk skuffen ud indtil anslag.
▶ Løft skuffen fremefter. Fig. 30 (1)
▶ Tag skuffen ud fremefter. Fig. 30 (2)

Isætning af skuffe

7.2 Udtrækshylde med IceTower\*

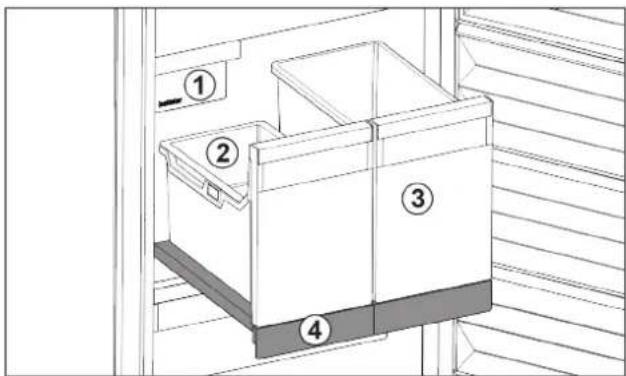

Fig. 32 Udtrækshylde med IceTower

(1) IceMaker (3) Beholder til f.eks. pizza, alkoholiske drikkevarer
(2) Holder i døren til isterninger (4) Udtrækshylde

Der findes to høje beholdere på udtrækshylden (IceTower). I beholderen Fig. 32 (2) samles og opbevares isterninger fra IceMaker. Beholderen Fig. 32 (3) er egnet til opbevaring af høje fødevarer som pizzaer eller alkoholiske drikkevarer.

Udtrækshylden med IceTower er monteret på en glasplade med udtræksskinner. Du kan adskille udtrækshylden med henblik på rengøringen.

7.2.1 Adskillelse af udtrækshylde med IceTower

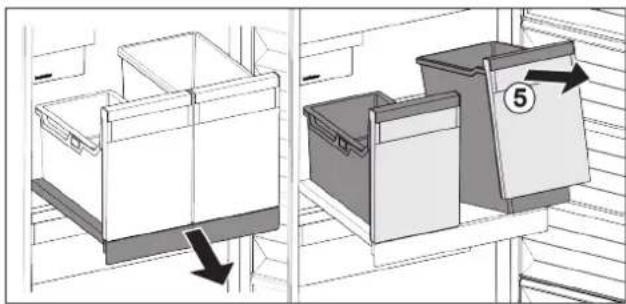

Udtagning af beholder

▶ Træk udtrækshylden ud.
▶ Løft beholderen Fig. 33 (5) foran.
▶ Tag beholderen ud.

▶ Tag holderen i døren Fig. 34 (6) ud.
Når der er isterninger i holderen i døren: Tøm holderen i døren.
▷ Beholderen og holderen i døren er taget ud, og du kan rengøre dem. (se 8.3.3 Rengør udstyret)

Udtagning af udtrækshylden

Kontrollér, at følgende forudsætninger er opfyldt:

□ Beholderne er taget ud. (se 7.2.1.1 Udtagning af beholder)

Fig. 35

▶ Skub udtrækshylden ind. Fig. 35 (7)
▶ Løft udtrækshylden foran i venstre side. Fig. 35 (8)
▶ Løft udtrækshylden foran i højre side. Fig. 35 (9)
▷ Udtrækshylden er løsnet fra fastgørelsen foran.
▶ Tag udtrækshylden ud fremefter. Fig. 35 (10)
▷ Udtrækshylden er taget ud, og du kan rengøre den. (se 8.3.3 Rengør udstyret)

Udtagning af glaspladen under udtrækshylden

(se 7.3 Glasplader*)

7.2.2 Isætning af udtrækshylden med IceTower

Isætning af glaspladen under udtrækshylden

(se 7.3 Glasplader*)

Isætning af udtrækshylden

▶ Sæt udtrækshylden skråt på bag den forreste laske.

▶ Skub skråt ind. Vær opmærksom på, at anslagets to sidder er bag lasken. Fig. 37 (11)

▶ Sæt udtrækshylden ned foran. Fig. 37 (12)

▶ Tryk udtrækshylden nedad foran.

▷ Udtrækshylden går hørbart i indgreb.

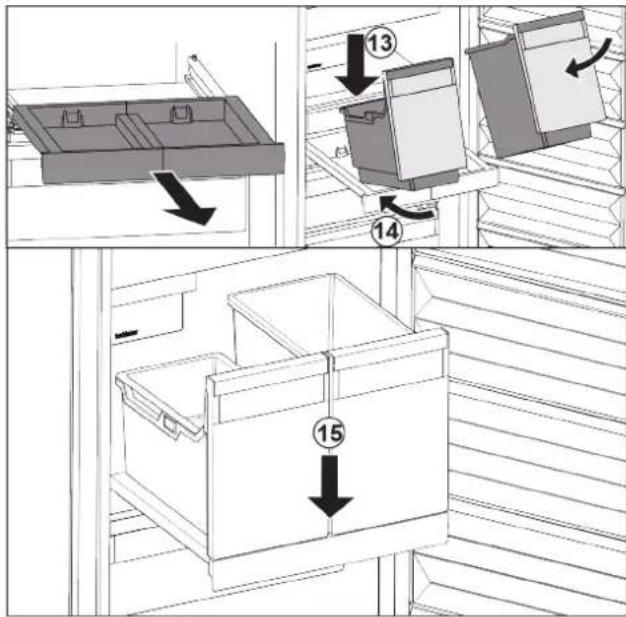

Isætning af beholdere

Kontrollér, at følgende forudsætninger er opfyldt:

☐ Udtrækshylden er sat i. (se 7.2.2.2 Isætning af udtrækshylden)

▶ Træk udtrækshylden ud.

▶ Hold udtrækshylden med én hånd.

Bemærk

Beholderne er formet, så de ikke blive forbyttet.

▶ Sæt beholderne skråt på udtrækshylden. Fig. 39 (13)

▶ Skub beholderne skråt bagud. Fig. 39 (14)

▶ Sæt beholderne ned foran. Fig. 39 (15)

▶ Skub udtrækshylden med beholderne (IceTower) ind. Fig. 40 (16)

▷ Udtrækshylden med IceTower er sat helt i.

7.3 Glasplader\*

VIGTIGT

Ikke-tilladt udtagning af glaspladen over IceTower!*

Beskadigelser på IceMaker. På glaspladen over IceTower sidder IceMaker.

▶ Tag ikke glaspladen over IceTower ud.

Du kan tage glaspladen under skufferne ud for at rengøre dem.

Du kan tage glaspladen under skufferne ud for at benytte VarioSpace.

7.3.1 Udtagning/isætning af glasplade under nedklappelige skuffe\*

Glaspladen befinder sig under den øverste nedklappelige skuffe.

Kontrollér, at følgende forudsætninger er opfyldt:

☐ Skuffen er taget ud. (se 7.1.3 ∅verste nedklappelige skuffe*)

Udtagning af glasplade

Fig. 41 Den nedklappelige skuffes glasplade

▶ Tryk glaspladen op nedefra i begge sider. (se Fig. 1193)

▶ Tag glaspladen ud fremefter.

Isætning af glasplade

Fig. 42 Den nedklappelige skuffes glasplade

▶ Sæt glaspladen skråt bag stoppene. (se Fig. 1194)

▶ Sænk glaspladen ned.

▶ Skub glaspladen bagud.

▷ Glaspladen går i indgreb.

7.3.2 Isætning/udtagning af glasplade

Glaspladen kan befinde sig under skuffen afhængigt af udstyret.

Glaspladen kan befinde sig under IceTower afhængigt af udstyret.*

Kontrollér, at følgende forudsætninger er opfyldt:

☐ Glasplade under skuffe: Skuffen er taget ud. (se 7.1 Skuffer)

☐ Udtrækshylde under IceTower: IceTower er taget ud. (se 7.2 Udtrækshylde med IceTower*) *

Udtagning af glasplade

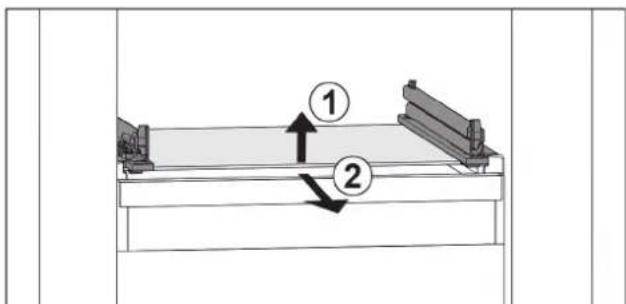

Fig. 43 Vejledende visning af glaspladen

▶ Løft glaspladen foran. Fig. 43 (1)

▶ Tag glaspladen ud fremefter. Fig. 43 (2)

Isætning af glasplade

Fig. 44 Vejledende visning af glaspladen

▶ Sæt glaspladen skråt bag stoppene. (se Fig. 1196)

▶ Sænk glaspladen ned.

▶ Skub glaspladen bagud.

7.4 IceMaker\*

IceMaker er kun beregnet til fremstilling af isterninger til almindelige husholdninger.

Sørg for, at følgende forudsætninger er opfyldt:

- IceMaker er rengjort (se 8 Service).

- IceMaker-skuffen er rengjort.

- IceMaker-skuffen er skubbet helt ind.

7.4.1 Fremstilling af isterninger

Produktionskapaciteten afhænger af frysetemperaturen. Jo lavere temperatur, desto flere isterninger kan der fremstilles i et bestemt tidsrum.

Når IceMaker tændes for første gang, kan det tage op til 24 timer, før de første isterninger er parate.

▶ Aktiver funktionen IceMaker (se 6.2 Betjeningslogik)

▶ Fremstilling af mange isterninger: Aktiver funktionen MaxIce (se 6.2 Betjeningslogik).

▶ Fordel isterningerne jævnt i skuffen, så den kan rumme mest muligt.

▶ Luk skuffen: IceMaker begynder igen automatisk med produktionen.

Bemærk

Når et bestemt niveau er nået i IceMaker-skuffen, fremstilles der ikke flere isterninger. IceMaker fylder ikke skuffen til kanten.

7.5 VarioSpace

Du kan tage skuffer og glasplader ud af apparatet. På den måde får du plads til store fødevarer som fjerkræ, kød, store dele af vildt samt højt bagværk. Disse fødevarer kan dermed fryses i hel tilstand og tilberedes videre.

▶ Vær opmærksom på skuffernes og glaspladernes belastningsgrænser (se 9.1 Tekniske data).

7.6 Tilbehør

7.6.1 Køleelement

Køleelementerne forhindrer, at temperaturen stiger for hurtigt i tilfælde af strømsvigt.

Køleelementerne befinder sig skuffen.

Du kan opbevare køleelementerne i frysebakken.

Anvendelse af køleelement

Når køleelementerne er helt frosne:

Anbring dem foran foroven i frysedelen oven på frostvarerne.

7.6.2 Isterningbakke med låg\*

Anvendelse af isterningbakken

Fig. 47

8.1 Adskillelse/montering af udtræks-systemer

Du kan skille udtrækssystemer ad med henblik på rengøringen. Dit apparat kan fås med forskellige udtrækssystemer.

De følgende udtrækssystemer kan skilles ad eller kan ikke skilles ad:

Udtrækssystem	Kan skilles ad / kan ikke skilles ad
Skuffe på bunden af apparatet eller en glasplade	Kan ikke skilles ad
Skuffe ført på glasplade	Kan skilles ad (se 8.1.2.1 Skuffe ført på glasplade)
∅verste nedklappe-lige skuffe*	Kan skilles ad (se 8.1.3 ∅verste nedklappelige skuffe*) *
Skuffe ført på behol-derrist*	Kan skilles ad (se 8.1.4 Skuffe ført på beholderrist*) *
IceTower* Kan skilles	ad (se 8.1.5 IceTower*) *

Skuffe ført på glasplade

Adskillelse af udtrækssystem

Kontrollér, at følgende forudsætninger er opfyldt:

□ Skuffen er taget ud.
□ Glaspladen er taget ud. (se 7.3 Glasplader*)

Fig. 49 Glasplade med skinner

▶ Tryk den forreste låsekrog op. (1)
▶ Skub udtræksskinnen til siden (2) og og bagud (3).

Fig. 50 Påsætningsdel på den højre beholderrist
▶ Træk påsætningsdelen af beholderristen til siden.

Montering af udtrækssystem

Fig. 51 Glasplade med skinner

▶ Fastgør skinnen bagtil. (1)

▶ Lad skinnen gå i indgreb foran. (2)

Fig. 52 Påsætningsdel på den højre beholderrist
▶ Tryk påsætningsdelen på beholderristen.

8.1.3 ∅verste nedklappelige skuffe\*

Adskillelse af udtrækssystem

Kontrollér, at følgende forudsætninger er opfyldt:

□ Skuffen er taget ud. (se 7.1.3 ∅verste nedklappelige skuffe*)
□ Glaspladen er taget ud. (se 7.3 Glasplader*)

Fig. 53 Glasplade med sidedele
▶ Træk sidedelen af glaspladen til siden.

Montering af udtrækssystem

Fig. 54 Glasplade med sidedele

▶ Sæt den bageste del af sidedelen på.
▶ Tryk den forreste del af sidedelen på glaspladen.

8.1.4 Skuffe ført på beholderrist\*

Adskillelse af udtrækssystem

Kontrollér, at følgende forudsætninger er opfyldt:

☐ Skuffen er taget ud. (se 7.1.4 Skuffe ført på beholderrist*)

Fig. 55 Påsætningsdel på den højre beholderrist

Tag fat i den bageste del af påsætningsdelen nedefra.

▶ Træk den bageste del af påsætningsdelen af og til siden. Fig. 55 (1)

▶ Træk den forreste del af påsætningsdelen af og til siden. Fig. 55 (2)

Montering af udtrækssystem

Fig. 56 Sammenligning af påsætningsdelene

I apparatet er der to forskellige påsætningsdele. Påsætningsdelen over den nederste skuffe Fig. 56 (2) har en trekantet kant. Alle andre påsætningsdele Fig. 56 (1) har en lige kant.

Anbring påsætningsdelen Fig. 56 (2) med den trekantede kant over den nederste skuffe.
Anbring påsætningsdelen Fig. 56 (1) med den lige kant på alle andre steder.

Fig. 57 Påsætningsdel på den højre beholderrist

▶ Sæt den forreste del af påsætningsdelen på beholderristen. Fig. 57 (1)
▶ Tryk den bageste del af påsætningsdelen på. Fig. 57 (2)

8.1.5 IceTower\*

Adskillelse af udtrækssystem

Kontrollér, at følgende forudsætninger er opfyldt:

☐ IceTower er taget ud. (se 7.2 Udtrækshylde med IceTower*)
□ Glaspladen er taget ud. (se 7.3 Glasplader*)
▶ Læg udtrækshylden på et bord.
▷ Du kan lettere tage skinnerne af glaspladen.

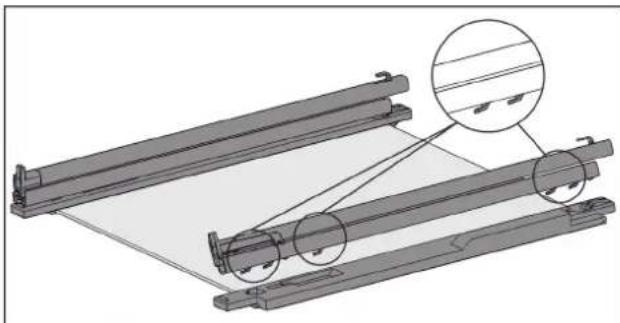

Fig. 58 Glasplade med skinner og holdedele

▶ Tryk den bageste del af holdedelen ned (se Fig. 1210), og skub samtidigt skinnen bagud.

Fig. 59 Glasplade med skinner og holdedele

▷ Skinnens kroge løsnes fra holdedelen.
▶ Tag skinnen af holdedelen.

Fig. 60 Glasplade med holdedele

▶ Træk holdedelen af glaspladen til siden.

Montering af udtrækssystem

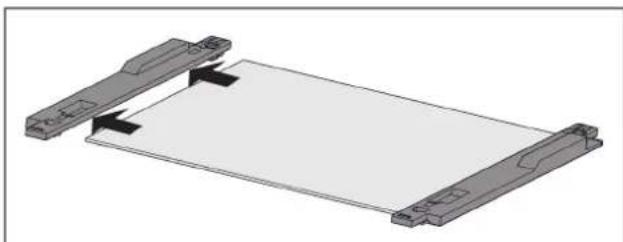

Fig. 61 Glasplade med holdedele

▶ Sæt holdedelen på glaspladen.
▶ Skub holdedelen på glaspladen indtil anslag.

Fig. 62 Dæmpningsenhed

Dæmpningsenheden er fastgjort på den venstre skinne. (se Fig. 1214) Der er ikke fastgjort en dæmpningsenhed på den højre skinne.

Fig. 63 Glasplade med skinner og holdedele Montér skinnen med dæmpningsenheden:

▶ Sæt skinnens kroge på den venstre holdedels åbninger. Fig. 63 (1)
▶ Træk skinnen frem. Fig. 63 (2)
▷ Skinnen går hørbart i indgreb bagtil. Montér skinnen uden dæmpningsenheden:
▶ Sæt skinnens kroge på den højre holdedels åbninger. Fig. 63 (1)
▶ Træk skinnen frem. Fig. 63 (2)
▷ Skinnen går hørbart i indgreb bagtil.

8.2 Afrimning af apparatet

Afrimningen sker automatisk via NoFrost-systemet. Fugtigheden lægger sig på fordamperen, afrimes periodisk og fordamper.

Apparatet behøver ikke at blive afrimet.

8.3 Rengøring af skabet

8.3.1 Forberedelse

ADVARSEL

Fare for elektrisk stød!

▶ Træk stikket ud af køleskabet eller afbryd strømmen.

ADVARSEL

Brandfare

▶ Undlad at skade kølekredsløbet

8.3.2 Rengøring af skabet indvendigt

VIGTIGT

Usagkyndig rengøring!

Skader på skabet.

▶ Anvend udelukkende bløde klude og ph-neutrale universalrengøringsmidler.
▶ Anvend ikke skurende eller ridsende svampe eller ståluld.
▶ Anvend ikke kraftige, skurende, sand-, klorid- eller syreholdige rengøringsmidler.
Kunststofflader: Rengør manuelt med en blød, ren klud, lunkent vand og lidt opvaskemiddel.
▶ Metalflader: Rengør manuelt med en blød, ren klud, lunkent vand og lidt opvaskemiddel.

8.3.3 Rengør udstyret

VIGTIGT

Usagkyndig rengøring!

Skader på skabet.

Anvend udelukkende bløde klude og ph-neutrale universalrengøringsmidler.
▶ Anvend ikke skurende eller ridsende svampe eller ståluld.
▶ Anvend ikke kraftige, skurende, sand-, klorid- eller syreholdige rengøringsmidler.

Rengøring med en blød, ren klud, lunkent vand og lidt afspændingsmiddel:

• Udtrækshylde IceTower*
• Skuffe

Vær opmærksom på følgende: Magnet på skuffen må ikke fjernes! Magneten sørger for, at IceMaker fungerer korrekt.*

- Frysebakke

Rengøring med en fugtig klud:\*

- Teleskopskinner

Vær opmærksom på: Fedtet i rillerne er nødvendigt af hensyn til smøringen og må ikke fjernes!

Rengøring i opvaskemaskine til 60 °C:

• Isterningbakke*
• Isterningeskovl*
  ▶ Adskillelse af udstyr: se det pågældende kapitel.
  ▶ Rengør udstyret.

8.3.4 Rengøring af IceMaker\*

IceMaker kan rengøres på forskellig vis.

Rengøringen skal udføres i forbindelse med:

□ Første ibrugtagning
☐ Hvis skabet ikke har været anvendt i mere end 5 dage.*

Sørg for, at følgende forudsætninger er opfyldt:

□ IceMaker-skuffen er tömt.
□ IceMaker-skuffen er skubbet ind.
□ IceMaker er aktiveret. (se 6.2 Betjeningslogik)

Ved første ibrugtagning eller længere tids stilstand

Rengør IceMaker med funktionen TubeClean.

Anbring en 1,5 l tom beholder (maks. højde 10 cm) i skuffen under IceMaker.
▶ Aktivér funktionen TubeClean. (se 6.2 Betjeningslogik)

▷ Skylningen forberedes (maks. 60 min.): Symbolet blinker.
▷ Vandledningerne skylles: Symbolet blinker.
▷ Skylningen er afsluttet: Funktionen er deaktiveret automatisk.

▶ Tag IceMaker-skuffen og beholderen ud.
▶ Rengør IceMaker-skuffen med varmt vand og lidt opvaskemiddel.
▶ Skub IceMaker-skuffen ind.
▷ Isterningproduktionen starter automatisk.
Kassér isterninger, der er fremstillet 24 timer efter, at de første isterninger er lavet.

Ved behov for rengøring

Rengør IceMaker manuelt.

Tag IceMaker-skuffen ud og rengør med varmt vand og lidt opvaskemiddel.
▶ Skub IceMaker-skuffen ind.
▷ Isterningproduktionen starter automatisk.

8.3.5 Efter rengøringen

▶ Gnid skab og udstyrsdele tørre.
▶ Tilslut skabet og tænd for det.
▶ Aktiver SuperFrost (se 6.3 Funktioner).
Hvis temperaturen er tilstrækkelig kold:
▶ Anbring fødevarer.
▶ Gentag rengøringen regelmæssigt.

9 Kundeservice

9.1 Tekniske data

Temperaturområde

Frost -28 °C til -15 °C

Maksimal frysemængde/24 h

Frysedel se typeskiltet under „frysekapacitet ... /24 h“

Udstyrets maksimale fyldningsvægt
Udstyr Apparat-	bredde 550 mm(se monte-ringsvej-ledning, appa-ratmål)	Apparat-bredde 600 mm(se monte-ringsvej-ledning, appa-ratmål)	Apparat-bredde 700 mm (se monte-ringsvejled-ning, appa-ratmål)
Skuffe på glas-plade*(se 7.1.1 Skuffe på bunden af appa-ratet eller en glas-plade) *	12 kg* 15 kg* --*
Skuffe ført på beholderrist*(se 7.1.4 Skuffe ført på beholderrist*) *	14 kg* 19 kg* 19 kg*
Skuffe ført på glas-plade(se 7.1.2 Skuffe på teleskopskinner*)	12 kg 15 kg	22 kg

Isterningeproduktion med IceMaker*
Isterningeproduktion/24 h	Ved temperatur -18 °C: 0,8 kg isterninger
Maksimal isternin-geproduktion/24 h	Ved aktiveret funktion MaxIce: 1,2 kg isterninger

Belysning
Energieffektivitetsklasse1	Lyskilde
Dette produkt indeholder en eller flere lyskilder med energieffektivitetsklasse G.	LED

1 Skabet kan indeholde lyskilder med forskellige energieffektivitetsklasser. Den laveste energieffektivitetsklasse er angivet.

Til apparater med WLAN-forbindelse:*

Frekvensoplysning*
Frekvensbånd 2,4 GHz
Maksimalt udstrålet effekt	< 100 mW
Radioanordningens anvendelsesformål	Integrering i det lokale WLAN-netværk til datakommunikation

9.2 Driftslyde

Skabet udsender forskellige lyde under anvendelsen.

• Ved lav køleeffekt arbejder skabet energibesparende, men længere. Lyden er svagere.
• Ved kraftigere køleeffekt køles fødevarerne hurtigere. Lyden er højere.

Eksempel:

• aktiverede funktioner (se 6.3 Funktioner)
• ventilatoren kører
• der er lige lagt nye fødevarer i
• høj omgivelsestemperatur
• døren har været åbnet i lang tid

Lyd	Mulig årsag Støjtype
Klukken og rislen D	er løber køle-middel i kølekreds-løbet.	Normal driftslyd
Hvæsen og hvislen	Kølemiddel sprøjtes ind i kølekredsløbet.	Normal driftslyd

Lyd Mulig årsag Støjtype
Brummen Skabet	køler.Lydstyrken afhænger af køle-effekten.	Normal driftslyd
Slubrelyde Skabet	åbnes og lukkes med dæmper.	Normal driftslyd
Snurrende og susende lyde	Ventilatoren kører.	Normal driftslyd
Klik Komponenter	slåstil og fra.	Normal tilko-blingslyd
Raslen eller summen	Ventiler eller klapper er aktive.	Normal tilko-blingslyd

Lyd Mulig årsag	Støjtype Afhjælpning
Vibration Uegnetmontering	Fejllyd Kontrolerindbygningen.Justerskabet.
Klapren Udstyr,genstandeinde i skabet	Fejllyd Fastgørudstyrsdele.Sørg for, atdererafstandmellemgenstandene.

9.3 Teknisk fejl

Dit skab er konstrueret og fremstillet således, at funktionssikkerhed og lang levetid er sikret. Hvis der alligevel skulle opstå en fejl, skal du kontrollere, om fejlen kan skyldes en betjeningsfejl. I så tilfælde skal du selv betale udgifterne til afhjælpning, også selv om garantien gælder.

Følgende fejl kan du selv afhjælpe.

9.3.1 Skabets funktion

Fejl	Årsag	Afhjælpning
Skabet kører ikke.	→ Der er ikke tændt for skabet.	► Tænd for skabet.
	→ Strømstikket er ikke sat rigtigt i stikdåsen.	► Kontroller strømstikket.
	→ Sikringen i stikdåsen er ikke i orden.	► Kontroller sikringen.
	→ Strømsvigt	► Hold skabet lukket.► Beskyt levnedsmidler: Anbring køleelementer oven på fødevarerne eller benyt en anden fryser, hvis strømsvigtet varer længere.► Genindfrys ikke optøede fødevarer.
	→ Skabets stik sidder ikke rigtigt i skabet.	► Kontroller skabets stik.
	→ Skabets dør er ikke lukket rigtigt.	► Luk skabsdøren.
Fejl Årsag Afhjælpning
Temperaturen er ikke tilstrækkelig lav.	→ Ventilationen er ikke tilstrækkelig.	► Frigør ventilationsgitteret, og rengør det.
	→ Den omgivende temperatur er for høj.	► Problemløsning: (se 1.4 Skabets anvendelsesområde) .
	→ Skabsdøren er blevet åbnet for tit eller for længe.	► Afvent, om den krævede temperatur genoprettes automatisk. Henvend dig til vores kundeservice, hvis dette ikke er tilfældet. (se 9.4 Kundeservice) .
	→ Der er anbragt en for stor mængde friske fødevarer uden SuperFrost.	► Problemløsning: (se SuperFrost)
	→ Temperaturen er indstillet forkert.	► Indstil en lavere temperatur og kontrollér efter 24 timer.
	→ Skabet står for tæt på en varmekilde (komfur, radiator osv.).	► Skabet eller varmekilden skal placeres et andet sted.
	→ Skabet er ikke monteret korrekt i nichen.	► Kontroller, om skabet er monteret korrekt, og at døren lukker rigtigt.
Dørens tætning er defekt, eller den skal udskiftes af anden årsag.	→ Dørtætningen kan udskiftes. Den kan udskiftes uden brug af yderligere værktøj.	► Kontakt kundeservice (se 9.4 Kundeservice) .
Der er is i skabet, eller der dannes kondensvand.	→ Dørens tætning kan være gledet ud af rillen.	► Kontroller, at dørens tætning sidder korrekt i rillen.

9.3.2 Udstyr

Fejl Årsag Afhjælpning
Det er ikke muligt at slå IceMaker til.*	→ Skabet og dermed IceMaker er ikke tilsluttet.	► Tilslut skabet (se monteringsvejledningen).
IceMaker producerer ikke isterninger.*	→ IceMaker er ikke tændt.	► Aktiver IceMaker.
	→ IceMaker-skuffen er ikke lukket rigtigt.	► Skub skuffen rigtigt ind.
	→ Der er ikke åbnet for vandtilslutningen.	► Åbn vandtilslutningen.*
Den indvendige belysning lyser ikke.	→ Der er ikke tændt for skabet.	► Tænd for skabet.
	→ Døren har været åben i mere end 15 min.	► Den indvendige belysning slår automatisk fra efter ca. 15 min., når døren er åben.
	→ LED-belysningen er defekt, eller afdækningen er beskadiget.	► Kontakt kundeservice (se 9.4 Kundeservice) .

9.4 Kundeservice

Prøv først, om du selv kan afhjælpe fejlen (se 9 Kundeservice). Kontakt kundeservice, hvis du ikke selv kan afhjælpe fejlen.

Adressen finder du i den vedlagte brochure „Liebherr-service“.

ADVARSEL

Ukorrekt reparation!

Kvæstelser.

▶ Reparationer og indgreb på apparatet og på strømledningen, som ikke er udtrykkeligt nævnte (se 8 Service), må kun gennemføres af kundeservice.
Hvis nettislutningsledningen er beskadiget, må den kun udskiftes af producenten eller dennes kundeservice eller en tilsvarende kvalificeret person.
▶ Ved apparater med IEC-stik må kunden foretage udskiftningen.

9.4.1 Kontakt kundeservice

Sørg for at have følgende oplysninger om skabet ved hånden:

□ Skabets betegnelse (model og indeks)
□ Service-nr. (Service)
□ Serienummer (S-Nr.)
▶ Hent oplysninger om skabet via displayet (se Info) . -eller-
▶ Find oplysninger om skabet på typeskiltet (se 9.5 Type-skilt).
▶ Noter oplysningerne om skabet.
▶ Orienter kundeservice: Oplys om fejl og giv oplysninger om skabet.
▷ Dette muliggør en hurtig og målrettet service.
▶ Følg de videre anvisninger fra kundeservice.

9.5 Typeskilt

Typeskiltet er placeret indvendigt i skabet bag skufferne.

Fig. 64

(1) Skabsbetegnelse (3) Serienummer

(2) Service-nr.

▶ Aflæs oplysningerne på typeskiltet.

10 Sæt ud af drift

▶ Tøm skabet.
▶ Deaktiver IceMaker .*
▶ Sluk for skabet.
▶ Tag netstikket ud.
Fjern netstikket, hvis det er nødvendigt: Tag det ud, og drej det samtidigt fra venstre mod højre.
▶ Rengør skabet (se 8.3 Rengøring af skabet).
▶ Lad døren være åben, så der ikke kan opstå dårlig lugt.

11 Bortskaffelse

11.1 Forberedelse af apparatet til bortskaffelse

LI-Ion

Liebherr anvender batterier i egne apparater. I EU forpligter lovgivningen af miljømæssige årsager slutbrugeren til at tage disse batterier ud af de gamle apparater før bortskaffelsen. Hvis dit apparat indeholder batterier, er der anbragt en tilhørende henvisning på apparatet.

Pærer I tilfælde af, at du selv kan tage pærerne ud og uden at ødelægge dem, skal de også tages ud før bortskaffelsen.

▶ Tag apparatet ud af drift.
▶ Apparat med batterier: tag batterierne ud. Beskrivelse, se kapitlet Vedligeholdelse.
▶ Såfremt muligt: afmontér pærerne uden at ødelægge dem.

11.2 Miljøvenlig bortskaffelse af apparatet

Apparatet indeholder stadig ædle materialer og må ikke bortskaffes sammen med det usorterede affald.

LI-Ion

LI-Ion

Bortskaf batterierne separat fra det gamle apparat. I den forbindelse kan batterierne afleveres gratis i handlen samt på genbrugspladser.

Pærer Afmonterede pærer skal bort-

skaffes via de pågældende indsamlingssystemer.

For Tyskland: Du kan bortskaffe apparatet

gratis på genbrugspladser i containere i klasse 1. Ved køb af et nyt køle- og fryseapparat og et salgsareal > 400 m² tager handlen det gamle apparat gratis tilbage.

ADVARSEL

Udløbende kølemiddel og olie!

Brand. Det anvendte kølemiddel er miljøvenligt, men brandbart. Den anvendte olie er også brandbar. Udløbet kølemiddel og olie kan antændes ved en tilpas høj koncentration og ved kontakt med en ekstern varmekilde.

Kølemiddelkredsløbets og kompressorens rørledninger må ikke beskadiges.
▶ Transportér apparat væk uden at beskadige det.
▶ Batterier, pærer og apparatet skal bortskaffes iht. de ovenfor nævnte krav.

DA integrerbare køle- og fryseskabe

Udgivelsesdato: 20230411

Artikelnr.-indeks: 7088270-00
