BRUGSANVISNING FSP650-4W Flotide
ENSEMBLE FILTRE/POMPE Instruction d'installation et d'utilisation
CE
INSTALLATION
* Installez le système de filtration, y compris la pompe, le réservoir de filtration et la vanne multivoies.
* Le système de filtration doit être installé aussi près que possible de la piscine et, de préférence, à un niveau de 0,5 m au-dessus de la surface de l'eau de la piscine. Assurez-vous qu'il y a un dispositif de vidange disponible à l'endroit où le filtre doit être installé.
1. La pompe et le câblage ne doivent être installés que par du personnel qualifié agréé.
2. Remarque à l'attention des installateurs électriques : Toutes les pompes 220 V, 50 Hz doivent être raccordées à l'alimentation par un entrepreneur homologué et agréé.
3. Prévoyez le raccordement du clapet-obturateur aux conduits d'aspiration.
4. Les raccordements d'aspiration et de décharge de la pompe sont moulés avec des butées filetées. N'essayez pas de visser la conduite au-delà de ces butées.
\* POMPE
\* RÉSERVOIR DE FILTRATION et VANNE MULTIVOIES
- Chargement du sable. Le sable de filtration est chargé par l'ouverture supérieure du filtre.
a. Desserrez les colliers en plastique du col du réservoir.
b. Bouchez le tuyau interne avec un bouchon en plastique pour empêcher le sable d'y pénétrer.
c. Il est recommandé de remplir à moitié le réservoir d'eau environ afin de créer un effet d'amortissement lorsque le sable de filtration est versé à l'intérieur. Cela permet de protéger les embranchements sous la vidange contre des impacts excessifs.
d. Versez soigneusement la quantité et la qualité de sable de filtration appropriées. Veillez à ce que le tuyau central reste centré dans l'ouverture. La surface du sable doit être de niveau et doit arriver à la moitié environ du réservoir de filtration. Retirez le bouchon en plastique du tuyau interne. - Montez la vanne de régulation du filtre dans le réservoir de filtration.
a. Insérez la vanne de régulation du filtre (avec le joint torique en place) dans le col du réservoir, en veillant à ce que le tuyau central s'insère dans le trou dans la partie inférieure de la vanne.
b. Positionnez deux colliers en plastique autour de la bride de la vanne et du col du réservoir, et serrez suffisamment pour que la vanne puisse tourner sur le réservoir pour le positionnement final.
c. Vissez soigneusement le manomètre (avec le joint torique en place) dans le trou taraudé du corps de la vanne. Ne serrez pas excessivement.
d. Raccordez la pompe à l'ouverture de la vanne de régulation marquée PUMP (POMPE) avec le tuyau flexible. Une fois les raccordements effectués, serrez les colliers avec un tournevis, en tapant autour du collier avec le manche du tournevis pour faciliter la mise en place du collier de la bride de la vanne. - Créez le retour du raccord du tuyau de la piscine vers l'ouverture de la vanne de régulation marquée RETURN (RETOUR) et raccordez les autres éléments de plomberie nécessaires, les conduites d'aspiration à la pompe, l'évacuation des déchets, etc.
- Créez le retour Pour empêcher une fuite d'eau, assurez-vous que tous les raccordements de tuyau sont bien serrés.
NOTE IMPORTANTE
Toutes les pompes MEGA doivent être raccordées à l'alimentation principale avec une puissance nominale appropriée et par un électricien certifié. L'installation de dispositifs électriques doit être conforme aux réglementations et aux ordonnances locales. Les informations ci-dessous ne sont fournies qu'à titre d'information :
• Réglementations locales (Royaume-Uni) : selon la norme BS7671
• Réglementations locales (Pays-Bas) : selon la norme NEN1010
• Réglementations locales (Belgique) : selon la norme RGIE 50
INSTALLATION/DÉMARRAGE DU FILTRE
- Assurez-vous que la quantité correcte de sable de filtration se trouve dans le réservoir et que tous les raccords sont en place et fixés.
- Appuyez sur la poignée de la vanne de régulation et faites-la tourner sur la position BACKWASH (LAVAGE). (Pour empêcher que le joint de la vanne de régulation soit endommagé, appuyez toujours sur la poignée avant de la tourner.)
- Amorcez et démarrez la pompe. Ne faites jamais tourner la pompe à sec, cela pourrait endommager les joints et entraîner une fuite et une inondation. Remplissez la pompe avec de l'eau avant de démarrer le moteur (veillez à ce que toutes les conduites d'aspiration et de retour soient ouvertes), en laissant le réservoir de filtration se remplir d'eau. Une fois que l'eau sort de la conduite d'évacuation des déchets, faites fonctionner la pompe pendant au moins 1 minute. Un lavage initial du filtre est recommandé pour éliminer les impuretés ou les particules de sable fines du sable.
- Mettez la pompe hors tension et réglez la vanne sur la position RINSE (RINÇAGE). Démarrez la pompe et faites-la fonctionner jusqu'à ce que l'eau dans le niveau soit claire, pendant environ 1/2 à 1 minute. Mettez la pompe hors tension, réglez la vanne sur la position FILTER (FILTRATION) et redémarrez la pompe. Le filtre fonctionne maintenant en mode Filtration normale et filtre les particules de saleté de l'eau de la piscine.
- Réglez les vannes d'aspiration et de retour de la piscine afin d'obtenir le flux souhaité. Vérifiez que le système et le filtre ne fuient pas et serrez les raccords, les boulons et les écrous, comme indiqué.
- Notez la valeur initiale affichée sur le manomètre lorsque le filtre est propre. (Elle varie d'une piscine à l'autre en fonction de la pompe et du système de canalisation général). Comme le filtre élimine les saletés et les impuretés de l'eau de la piscine, l'accumulation dans le filtre fait augmenter la pression et réduit le flux d'eau. Lorsque le manomètre indique 1,5 bar au-dessus de la pression initiale (lorsque le filtre était "propre") notée, il est temps de laver le filtre (reportez-vous à la section LAVAGE sous Fonctions du filtre et de la vanne de régulation).
REMARQUE : Lors du nettoyage initial de l'eau de la piscine, un lavage fréquent peut être nécessaire en raison de la quantité initiale de saletés accumulées dans l'eau.

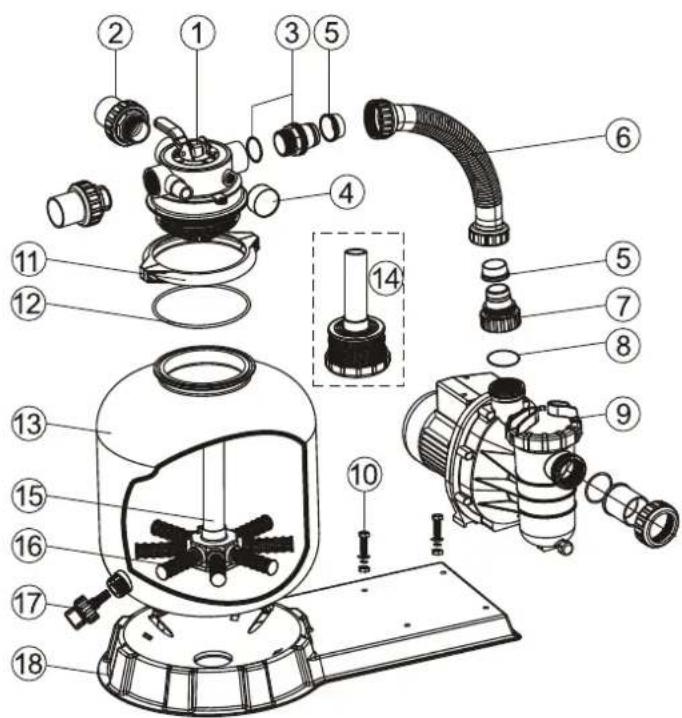

PIÈCES DE RECHANGE DU FILTRE
| N° | Référence | Description du produit | QTÉ |
| 1 | 88281205 | Vanne 4 voies 3,75 cm (1,5") à montage par le haut | 1 |
| 2 | 89280102 | Jeu de raccords 3,75 cm (1,5") avec joint torique | 1 |
| 3 | 89030204 | Adaptateur de tuyau flexible avec joint torique | 1 |
| 4 | 06021013 | Manomètre en plastique avec joint torique (40 psi) | 1 |
| 01111048 | Connecteur de manomètre | 1 | |
| 5 | 02011026 | Manchon de tuyau flexible | 2 |
| 6 | 89030301 | Tuyau flexible en plastique avec écrou FSP350-AW | 1 |
| 89030401 | Tuyau flexible en plastique avec écrou FSP400-4W | 1 | |
| 89030501 | Tuyau flexible en plastique avec écrou FSP450-4W | 1 | |
| 89030601 | Tuyau flexible en plastique avec écrou FSP500-4W | 1 | |
| 89030701 | Tuyau flexible en plastique avec écrou FSP650-4W | 1 | |
| 7 | 01013049 | Adaptateur de tuyau flexible avec écrou | 1 |
| 8 | 02011104 | Joint torique de pompe | 1 |
| 9 | 08030006 | Pompe FSF350-4W (SS020) | 1 |
| 08030007 | Pompe FSP400-4W (55033) | 1 | |
| 08030008 | Pompe FSP450-4W (SS050) | 1 | |
| 08030009 | Pompe FSP500-4W (55075) | 1 | |
| 08030010 | Pompe FSP650-4W (55100) | 1 | |
| 10 | 89032001 | Vis d'ensemble pompe | 2 |
| 11 | 89010119 | Vis M6×50 avec écrou | 2 |
| 01271010 | Collier de blocage | 2 | |
| 12 | 02011134 | Joint torique de col de filtre | 1 |
| 13 | 01331005 | Réservoir de filtration P350 | 1 |
| 01331006 | Réservoir de filtration P400 | 1 | |
| 01331007 | Réservoir de filtration P450 | 1 | |
| 01331008 | Réservoir de filtration P500 | 1 | |
| 01331010 | Réservoir de filtration P650 | 1 | |
| 14 | 89011602 | Ensemble embranchement avec tuyau central P350 | 1 |
| 15 | 89011603 | Ensemble embranchement avec tuyau central P400 | 1 |
| 89011604 | Ensemble embranchement avec tuyau central P450 | 1 | |
| 89011605 | Ensemble embranchement avec tuyau central P500 | 1 | |
| 89011606 | Ensemble embranchement avec tuyau central P650 | 1 | |
| 16 | 01172007 | Embranchements P400-P450 (115 mm) | 8 |
| 01172008 | Embranchements P500-P650 (126 mm) | 8 | |
| 17 | 89011601 | Kit de vidange d'eau | 1 |
| 18 | 01111056 | Base de l'ensemble FSP350-4W | 1 |
| 01111053 | Base de l'ensemble FSP400-4W - FSP650-4W | 1 |
| N° | Référence | Description du produit | QTÉ | N° | Référence | Description du produit | QTÉ |
| 1 | 01201031 | Couvercle transparent | 1 | 15 | 02011153 | Gicleur de moteur pour SS050-SS120 | 1 |
| 2 | 02011074 | Joint torique de couvercle | 1 | 16 | 89022404 | Support de moteur | 1 |
| 3 | 89022401 | Panier à poignée | 1 | 17 | 89022109 | Moteur (220 V/50 Hz) SS020 | 1 |
| 4 | 01021064 | Préfiltre de pompe SS | 1 | 89022110 | Moteur (220 V/50 Hz) SS033 | 1 | |
| 5 | 89280105 | Raccord 3,75 cm (1,5") | 2 | 89022105 | Moteur (220 V/50 Hz) SS050 | 1 | |
| 6 | 89022402 | Bouchon de vidange avec joint torique | 1 | 89022106 | Moteur (220 V/50 Hz) SS075 | 1 | |
| 7 | 02011004 | Joint torique de diffuseur | 1 | 89022107 | Moteur (220 V/50 Hz) SS100 | 1 | |
| 8 | 01111014 | Diffuseur | 1 | 89022108 | Moteur (220 V/50 Hz) SS120 | 1 | |
| 9 | 01311015 | Roue (220 V/50 Hz) SS020 | 1 | 18 | 04016009 | Condensateur de pompe (220 V/50/60 Hz) SS050 | 1 |
| 01311016 | Roue (220 V/50 Hz) SS033 | 1 | 04016010 | Condensateur de pompe (220 V/50/60 Hz) SS075 | 1 | ||
| 01311017 | Roue (220 V/50 Hz) SS050 | 1 | 04016012 | Condensateur de pompe (220 V/50/60 Hz) SS100, SS120 | 1 | ||
| 01311018 | Roue (220 V/50 Hz) SS075 | 1 | 04016030 | Condensateur de pompe (220 V/50/60 Hz) SS020 | 1 | ||
| 01311019 | Roue (220 V/50 Hz) SS100 | 1 | 04016031 | Condensateur de pompe (220 V/50/60 Hz) SS033 | 1 | ||
| 01311014 | Roue (220 V/50 Hz) SS120 | 1 | 19 | 89022112 | Boîtier de connexion de pompe 55050-S5120 | 1 | |
| 10 | 89022403 | Vis M8×16 avec rondelle | 4 | 20 | 89022111 | Boîtier de connexion de pompe SS020-SS033 | 1 |
| 11 | 04015033 | Joint mécanique 1,25 cm (1/2") | 1 | 21 | 01031027 | Ventilateur de refroidissement de pompe SS050-SS120 | 1 |
| 12 | 02011090 | Joint torique de bride | 1 | 01031026 | Ventilateur de refroidissement de pompe SS020-SS033 | 1 | |
| 13 | 01021065 | Bride de pompe SS | 1 | 22 | 01031011 | Cache de ventilateur de pompe SS020-SS033 | 1 |
| 14 | 03011035 | Vis M6×30 | 8 | 01031010 | Cache de ventilateur de pompe SS050-SS120 | 1 | |
| 15 | 02011156 | Gicleur de moteur pour SS020-SS033 | 1 | 23 | 02011104 | Joint torique | 2 |
AMORÇAGE DE LA POMPE
× Évacuez tout l'air du filtre et du système de canalisation.
Dans un système d'aspiration immergé (source d'eau plus haute que la pompe), la pompe s'amorce lorsque les vannes d'aspiration et de décharge sont ouvertes.
Si la pompe ne se trouve pas dans un système d'aspiration immergé, dévissez le couvercle du purgeur et retirez-le, remplissez le purgeur et pompez pour aspirer de l'eau.
× Nettoyez et inspectez la bague. Repositionnez-la sur le couvercle du purgeur.
Remettez le couvercle du purgeur en place sur le purgeur. Tournez dans le sens horaire pour serrer le couvercle.
NOTE : Serrez manuellement le couvercle du purgeur uniquement. La pompe doit s'amorcer maintenant. Le délai d'amorçage dépend de la longueur verticale de la hauteur d'aspiration et de la longueur horizontale du tuyau d'aspiration.

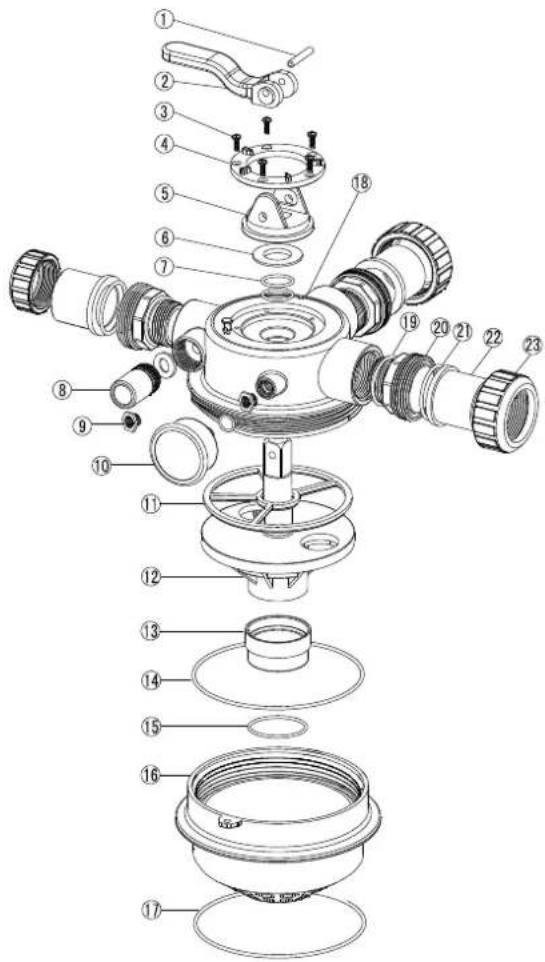

PIÈCES DE RECHANGE DE LA VANNE EM-MV40B
| Position de la vanne | Fonction |
| FILTRATION | Filtration normale et vidage |
| LAVAGE | Nettoyage du filtre en inversant le flux |
| RINÇAGE | Permet d'évacuer les saletés de la vanne après le lavage. |
| DÉCHETS | Contourne le filtre pour vider les saletés dans la conduite d'évacuation des déchets et réduire le niveau de l'eau. |
| RECIRCULATE | Contourne le filtre pour faire circuler l'eau dans la piscine. |
| FERMETURE | Ferme tous les flux vers le filtre ou la piscine. |
| N° | Référence | Description du produit | QTÉ |
| 1 | 03018009 | Goupille de poignée | 1 |
| 2 | 01013036 | Poignée de vanne 4 voies 3,75 cm (1,5") | 1 |
| 3 | 03011003 | Vis 44×12 vis autoperceuses | 5 |
| 4 | 01013040 | Bague d'appui | 1 |
| 5 | 01013041 | Fixation de poignée de vanne 4 voies 3,75 cm (1,5") | 1 |
| 6 | 01181003 | Rondelle de poignée de vanne 4 voies 3,75 cm (1,5") | 1 |
| 7 | 02011017 | Joint torique de rotor | 2 |
| 8 | 89280104 | Niveau avec joint torique | 1 |
| 9 | 01111048 | Connecteur de manomètre/butée | 1 |
| 10 | 06021013 | Manomètre en plastique avec joint torique (40 psi) | 1 |
| 11 | 02311005 | Joint d'étanchéité araignée | 1 |
| 12 | 01013098 | Couvercle de rotor de vanne 4 voies 3,75 cm (1,5") | 1 |
| 01021003 | Rotor de vanne 4 voies 3,75 cm (1,5") | 1 | |
| 13 | 01013039 | Connecteur de rotor de vanne 4 voies 3,75 cm (1,5") | 1 |
| 14 | 02011021 | Joint torique de connecteur de rotor | 1 |
| 15 | 02011018 | Joint torique | 1 |
| 16 | 01013038 | Base de vanne 4 voies 3,75 cm (1,5") (collier) | 1 |
| 17 | 02011027 | Joint torique de vanne 3,75 cm (1,5") (filetage) | 1 |
| 02011028 | Joint torique de vanne 4 voies 3,75 cm (1,5") (collier) | 1 | |
| 18 | 89281301 | Corps de vanne 4 voies 3,75 cm (1,5") | 1 |
| 19 | 02020013 | Joint torique de connecteur 3,75 cm (1,5") | 3 |
| 20 | 01013015 | Connecteur 3,75 cm (1,5") (noir) | 3 |
| 21 | 02011003 | Joint torique de raccord 3,75 cm (1,5") | 3 |
| 22 | 01171153 | Raccord 3,75 cm (1,5") (A/E) | 2 |
| 23 | 01013017 | Écrou de raccord 3,75 cm (1,5") (noir) | 3 |
