BRUGSANVISNING 86-5577 Biltema

Følg lokale anvisninger om avfallshändtering.

IKKUNAMARKIISI

TEKNISET TIEDOT

Denne vinduesmarkise er beregnet til brug som solafskærmning. OBS! I hård vind, kraftig regn, hagl og sne skal vinduesmarkisen rulles ind!

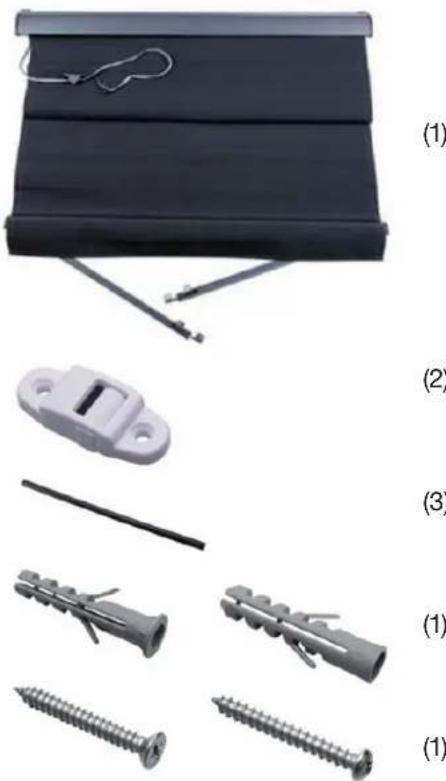

KOMPONENTLISTE

NR DEL ANTAL

1	Markisekassette med dug, arme, frontprofil, trækbånd, bändlås og bändknop.	1 stk.
2 Vægbeslag til markisekassette. 2 stk.
3 Brydebeslag 2 stk.
4 Gummigennemføring, ø18 mm. 1 stk.
5 Ekspansionsplug, ø6 mm. 4 stk.
6 Skrue (M4 x 30 mm), rustfrit stål. 4 stk.
7 Ekspansionsplug, ø8 mm. 10 stk.
8 Skrue (M5 x 40 mm), rustfrit stål. 10 stk.

OBS! Læs monteringsanvisningerne omhyggeligt, og følg dem trin for trin. Vi anbefaler, at to personer deltager i monteringen.

OBS! Kun skruer og beslag til montering på sten/beton medfølger. Hvis du vil fastgøre kassetten på underlag af træ, skal du selv skaffe passende træskruer hertil.

Følgende værktøj er nødvendigt:

• Borehammer eller slagboremaskine.
• Skruemaskine.
• Til montering på sten: Beton/stenbor, ø6 mm, ø8 mm og ø18 mm.
• Til montering på træ: Træbor, ø3,5 mm, ø8 mm og ø18 mm.
• Skiftenøgle eller fastnøglesæt.
• Tommestok/målebånd.
• Mærkepen.
  • Vaterpas.

UDPAKNING

Vinduesmarkisen kan monteres til indvendig eller udvendig betjening. Du kan også selv bestemme, om trækbåndet skal være på højre eller venstre side af vinduet. Markisen leveres altid med trækbåndet monteret på venstre side, set udefra. Hvis du vil skifte side, så gør det, inden du monterer vinduesmarkisen.

SKIFT AF SIDE FOR TRÆKBÅND

1. Fjern kassettens plastkapper (højre og venstre) ved at skrue skruerne ud.
2. Rul trækbåndet af rullen, og rul det op på rullen i den anden side af markisen.
3. Sæt plastkapperne på igen, skru skruerne i.

MONTERING AF VINDUESMARKISEN

1. Kontroller, at underlaget er stabilt og fast. Monter ikke på pudsede teglsten eller vægge med revner.
2. Marker omhyggeligt monteringshullerne til vægbeslagene. De placeres mest fordelagtigt ca. 150 mm inden for siderne af markisekassetten og med det øverste hul ca. 150 mm over vinduesnichen (se fig. 2).
3. Bor hullerne, sæt ekspansionsplugs i (ø8 mm) og skru vægholderne fast med skruerne (M5).
4. Tryk markisekassetten fast på vægholderne. Der skal høres et klik, när den låses på plads.

Fig. 2: Mål for borehuller: A = Faldarmenes længde + 15 mm. B = Kassetens længde - 300 mm.

UDVENDIG BETJENING

1. Skru bändlåsen fast på ydervæggen i en passende højde. Brug plugs (ø8 mm) og skruer (M5).
2. Marker hullerne til fastgørelse af armene. Bor huller og skru dem fast med plugs (ø8 mm) og skruer (M5).

INDVENDIG BETJENING

1. Marker hullet til gummigennemføringen (ø18 mm) iht. fig.
2. Bor hul i væggen. Hullet skal bores, så det skråner 3° udefter for at forhindre eventuelt regn- eller kondensvand i at løbe ind i boligen. Fjern borestøvet.
3. Skær gennemføringen til, så den er lige så lang som borehullet er dybt. Før den ind i væggen.
4. Marker og bor hul til brydebeslagene, ind- og udvendigt. Brug plugs (ø6 mm) og skruer (M5).
   Skru bändlåsen fast på indervæggen i en passende højde. Brug plugs (ø8 mm) og skruer (M5).
   Før trækbåndet gennem det ydre brydebeslag, gummigen-nemføringen, det indre brydebeslag og båndlåsen. Bind båndknopen fast (se fig. 3 og fig. 4).

Fig. 3: Montage til indvendig betjening. A = inderside, B = yderside.

Fig. 4: Færdigmonteret vinduesmarkise, indvendig betjening.

1. Rul markisedugen helt ind, inden du afmonterer vinduesmarkisen.
2. Følg monteringsanvisningerne i modsat rækkefølge.
3. Resterende borehuller i væggen skal forsegles fagmæssigt.

ANVENDELSE

Vinduesmarkisen rulles ind ved at trække båndet ind til ønsket stilling. Lås trækbåndet fast i båndlåsen ved at trække båndet sideværts et stykke over båndlåsen.

SIKKERHED

• Kontroller, at ingen uvedkommende opholder sig i nærheden ved montering og justering af vinduesmarkisen.
• Vinduesmarkisen må ikke monteres, hvis nogen af dens dele er beskadigede eller mangler.
• Hold børn under opsyn, så de ikke leger med produktet.
• Produktet må ikke ændres.
• Markisedugen skal straks rulles ind ved hård vind, kraftig regn, hagl og sne.
• Kontroller regelmæssigt, at alle beslag sidder fast. Efterspænd skruerne om nødvendigt.
• Brug ikke vinduesmarkisen, hvis den er beskadiget, eller hvis et beslag ikke sidder fast.
• Vinduesmarkisen må ikke betjenes i minusgrader.
• Vinduesmarkisen må ikke betjenes, hvis der ligger sne på den.
• Hæng aldrig genstande op i markisen.

RENG∅RING

Metaldele (kassette, arme og beslag) kan rengøres med en fugtig klud og kun et mildt rengøringsmiddel. Brug ikke stærke eller slibende rengøringsmidler.

Markisedugen skal rengøres hvert halve år med lunkent vand og et mildt rengøringsmiddel. Lad stoffet tørre helt. Kun luft-tørring.

OPBEVARING

Hvis vinduesmarkisen skal lægges til opbevaring, er det vigtigt, at dugen først er ren og helt tør. Opbevares utilgængeligt for børn.

AFFALD

Følg lokale anvisninger om bortskaffelse.
