BRUGSANVISNING 82-096 Biltema

Oppbevar bruksanvisningen på et sikkert sted i tilknytning til maskinen. Ved et eventuelt salg skal bruksanvisningen følge med maskinen.

2. TEKNISKE DATA

Oppbevares på et tört sted när den ikke er i bruk.

Denne manual indeholder vigtige informationer om produktets brug og sikkerhedsrisici mm.

Vi opfordrer alle brugere til at læse manualen inden brug og at være særligt opmærksomme på følgende advarsler:

ADVARSEL! Risiko for alvorlige ulykker.

OBS! Risiko for mindre person- eller maskinskade.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer evt. ikke altid er i overensstemmelse med maskinen.

Opbevar manualen et sikkert sted i forbindelse med maskinen. Ved eventuelt salg skal manualen følge maskinen.

2. TEKNISKE DATA

ADVARSEL! Risiko for alvorlige ulykker eller dødsfald. Læs følgende instruktioner:

• Læs manualen og alle advarselstekster før brug.
• Stå aldrig i og kør aldrig i ploven.
• Undgå bevægelige dele, løse kabler og koblinger.
• Anbring aldrig hænder eller fødder under ploven.
• Kontrollér altid plovens funktioner, fastgørelsesanordninger, kabler og indstillinger inden start.
• Brug aldrig ploven ved højere hastigheder end gåhastighed. Kør aldrig hurtigere end 8 km/t, när ploven er monteret, men slået op.
• Kør forsigtigt med ploven – en skjult genstand kan få køretøjet til at stille sig på tværs eller få føreren til at miste kontrollen over det.
• Brug aldrig sneploven på stigninger, der er stejlere end 10 grader.
• Lad ikke andre personer være i nærheden ved indstilling eller brug af ploven.
• Forlad aldrig køretøjet uden først have standset motoren, fjernet nøglerne, aktiveret håndbremsen og placeret ploven i nedfældet position.
• Dette produkt er ikke beregnet til brug på offentlig gade og vej. Vær forsigtig ved arbejde i nærheden af trafikerede veje.
• Brug kun sneploven til det, den er beregnet til.
• Stands og kontrollér sneploven og køretøjet, hvis du har påkørt en genstand. Eventuelle skader udbedres, inden arbejdet genoptages.
• Lad aldrig sneploven være uden opsyn, når køretøjets motor er i gang.
• Stands altid køretøjets motor, inden du foretager eventuelle justeringer af sneploven.

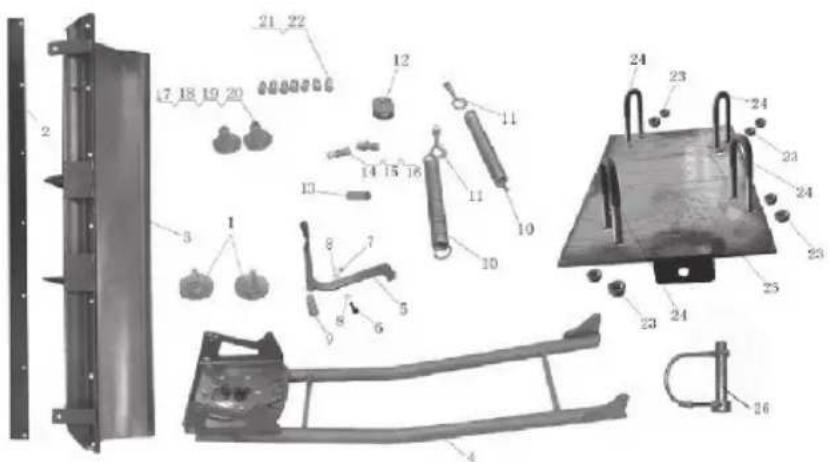

1 Slæbesko til plovblad....2

2 Skrabestål 1

3 Plovblad 1

4 Plovramme....1

24 Bøjle, med gevind 4

25 Monteringsplade 1

26 Låsesplit, fjedrende 2

5. MONTERING/INSTALLATION

1. Monter slæbeskoene på plovbladet, juster højden – venstre og højre side skal være i water, brug gerne waterpas. Spænd de øverste og nederste møtrikker, M12.

2. Anbring plovbladet ved plovrammens beslag og monter det på følgende måde: Stik bolt nr. 19 igennem den store (17) og den lille afstandsskive (18), skub bolten igennem hullet og spænd med møtrik M12. Kontrollér, at plovbladet kan vinkles og flyttes i højden.

Tilpas plovbladets vinkel ved at indstille styresporet i den rigtige position, spænd til med to sekskantbolte, M10 x 25, skive ∅ 10 og møtrik M10.

Fastgør fjedrene til plovbladet med øskenen. Spænd øskenens justeringsmøtrik for at spænde fjedrene.

Fastgør justeringsarmen med taljen på beslaget på den faste trykplade med vognbolten og en skive.

Fastgør fjederen til justeringsarmen og juster, så justeringsarm og talje kan bevæge sig frit. Justeringsarmen skal vende tilbage til korrekt position ved hjælp af fjederen.

Vend nu plovbladet og pladen med håndkraft – denne operation kræver to personer. Juste- ringsarmen skal være forankret i sporet, og ingen komponenter må komme i klemme eller røre jorden.

Brug fire bøjler til at fastgøre monteringspladen på ATV'en. Træk bøjlerne rundt om rørene under rammen. Fastgør med 8 stk. M8-møtrikker.

Fastgør plovrammen på monteringspladen med låsesplitterne.

6. OPBEVARING

Opbevares på et tört sted, när den ikke er i brug.

7. REPARATION OG VEDLIGEHOLDELSE

Smør bevægelige dele efter behov.

8. MILJ∅

Genbrug uønsket materiale i stedet for at blande det i husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage og indlever det på en genbrugsplads, så det kasseres miljøvenligt.

BILTEMA

Art. 82-096
