BRUGSANVISNING 15-530 Biltema

DK - Læs hele manualen, og vær sikker på, at du forstår indholdet, før du tager produktet i brug første gang! Opbevar manualen sammen med maskinen, så du har den til fremtidig brug.

CE

EU- FÖRSÄKRAN OM ÖVERENSSTÄMMELSE/EF-OVERENSSTEMMELSESERKLÆRING/ EU-VAATIMUSTENMUKAISUUSVAKUUTUS/ EF-SAMSVARSERKLÆRING/ EC DECLARATION OF CONFORMITY

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar/

Undertecknat för/Underskrevet for og på vegne af/Puolesta allekirjoittanut/Undertegnet for og på vegne av/Signed for and on behalf of Biltema.

HELSINGBORG 2017-09-18

Anders Johansson

Produktet er merket med følgende symboler.

hvis en sikkerhetsanordning er feil, mangler, ikke fungerer eller er ødelagt. Du må alltid kontrollere sikkerhetsanordningene før bruk.

Avfyringsmekanisme

• Dykkertpistolen må være koblet fra tryk- kluftsystemet ved lading eller tømming av magasinet (7).
• Bruk arbeidshansker när du fyller på dykkert.

6.6 Tiltak før spikringen påbegynnes

• Det kobles fra trykkluftsystemet.
• Magasinet være tomt.
• Den ikke utsettes for direkte sollys.
• Være utilgjengelig for barn og uvedkommende.

i håndtak: 2,50 m/s²

Disse instrukser er skrevet for at gøre det lettere for operatøren at bruge produktet på en sikker måde. Læs hele brugsanvisningen igennem før brug, og vær særligt opmærksom på sikkerhedsinformationerne.

Instruktionerne er beregnet til personer med en grundlæggende teknisk viden om brugen af lignende maskiner. Det anbefales, at uerfarne personer skaffer sig færdigheder ved at deltage i et kursus eller konsultere erfarne brugere, inden de anvender maskinen. Opbevar altid denne brugsanvisning i nærheden af maskinen, så brugeren har den ved hånden. Maskinen må kun sælges eller udlånes, hvis denne brugsanvisning følger med. Producenten har ikke noget ansvar for skader, der opstår på grund af manglende opmærksomhed om sikkerhedsinformationerne i denne brugsanvisning.

Informationerne i denne brugsanvisning har følgende betegnelser:

FARE!

Tilsidesættelse af disse oplysninger medfører umiddelbar livsfare.

ADVARSEL!

Tilsidesættelse af disse oplysninger medfører umiddelbar livsfare eller alvorlig personskade.

FORSIGTIG!

Tilsidesættelse af disse oplysninger kan medføre lettere personskade eller skader på maskinen.

OBS!

Oplysninger, som kræver ekstra opmærksomhed.

Hvis der bruges tal (1, 2, 3...) i teksten, henviser de til den pågældende del på et oversigtsbillede eller en tilhørende illustration.

Hvis afsnit er opstillet med a. b. c. osv., skal instruktionerne udføres i samme rækkefølge.

Hvis opstillingen står med punkter (•), kan handlingerne udføres i vilkårlig rækkefølge.

TERMER, DER ANVENDES I DENNE BRUGSANVISNING:
Bruger: Den eller de pe	soner, som installerer, anvender, indstiller, vedligeholder, reparerer eller forfl ytter en maskine.
Trykluftværktøj: Et værktøj drevet af trykluft (komprimeret luft).
Kvalifi ceret reparatør:	En person, der har den uddannelse og viden, der kræves for at foretage reparationer på en sikker og korrekt måde.

2. ANVENDELSESOMRÅDE

15-530 Luftdrevet dykkerpistol er et håndholdt værktøj til nem affyring af T-dykkere på bånd i henhold til specifi kationerne i denne brugsanvisning. Den er forsynet med en sikkerhedsbøjle mellem kontaktarmen og aftrækkeren. Affyring kan ikke ske automatisk. Dykkerpistolen har et lige magasin af aluminium og er beregnet til sømning af tavlerammer, lister, sokler, møbler og lignende arbejde.

Dykkerpistolen er beregnet til hjemmebrug. Den må kun drives af trykluft fra en luftkompressor og må ikke ombygges eller anvendes til andet arbejde end det, der angivet i denne brugsanvisning.

3. SIKKERHED

3.1 Mærkning

Produktet er mærket med følgende symboler:

SYMBOL: PLACERING: BETYDNING:
	Typeskilt ADVARSEL! Generel fare. Frakobl tryklufttilslutningen, hvis magasinet blokerer, eller når trykluftværktøjet ikke anvendes. Trykluftværktøjet må ikke drives af ren ilt eller letantændelige gasser. Overskrid ikke trykluftværktøjets maksimale arbejdstryk.
	Typeskilt Trykluftværktøjet kan forårsage alvorlig person-skade. Sjusket eller forkert brug kan resultere i alvorlig personskade eller tingskade. Brugeren skal have læst og forstået sikkerhedsforskrifterne og instruktionerne i denne brugsanvisning inden brug af trykluftværkøjet. Opbevar brugsanvisningen på et sikkert sted, med let adgang for brugeren.
	Typeskilt Trykluftværktøjet er forsynet med en sikker-hedsbøjle, som mindsker risikoen for utilsigtet affyring. Kontaktarmen skal være trykket ind, for at en dykker kan affyres med aftrækkeren. Kontrol-ler affyringsmekanismens funktion inden hver arbejdsopgave.
	Typeskilt Risiko for øjenskader – brug slagfaste beskyt-telsesbriller. Den påkrævede beskyttelsesgrad afhænger af det arbejde, der skal udføres.
	Typeskilt Risiko for høreskader. Brug høreværn.
	Typeskilt Det er forbudt at drive trykluftværktøjet med gas-fl asker (ilt, kuldioxid, kvælstof m.m.) eller brændbare gasser (acetylen, brint, propan m.m.). Disse gasser kan forårsage brand eller eksplosion med alvorlig personskade til følge. Trykluftværktøjet må kun drives af trykluft.
BJ Typeskilt Fremstillingsår

3.2 Sikkerhedsforskrifter

ADVARSEL! Læs alle sikkerhedsforskrifter, fisninger, illustrationer og specifi kationer, n følger med dette trykluftværktøj.

Manglende overholdelse af de medfølgende anvisninger kan føre til alvorlig personskade.

Gem alle sikkerhedsforskrifter og -anvisninger til fremtidig brug.

Termen "trykluftværktøj" i sikkerhedsforskrifterne henviser til dit trykluftdrevne, håndholdte og transportable trykluftværktøj.

ADVARSEL! Sikkerhed på arbejdspladsen

• Hold arbejdspladsen ren og godt oplyst. At glide, snuble og falde er de mest almindelige årsager til arbejdsskader. Vær opmærksom på glat underlag som følge af trykluftværktøjet og risikoen for at snuble over trykluftslangen. En rodet eller mørk arbejdsplads indbyder til ulykker.
• Trykluftværktøjet er ikke konstrueret til brug i potentielt eksplosive omgivelser, og det er ikke isoleret, hvis det kommer i kontakt med elektricitet. Trykluftværktøjet kan danne gnister, som kan antænde støv og dampe.
• Opbevar eksplosive eller brandfarlige væsker og gasser uden for arbejdsområdet.
• Hold børn og tilskuere på afstand ved anvendelse af trykluftværktøjet. Forstyrrelser og manglende koncentration kan medføre, at du mister kontrollen over værktøjet.

ADVARSEL! Personlig sikkerhed

• Flere forskellige risici; sørg for, at du har læst og forstået brugsanvisningen, inden produktet installeres, anvendes, vedligeholdes eller repareres. I modsat fald kan det føre til alvorlige ulykker.
• Opbevar brugsanvisningen i nærheden af trykluftværktøjet, så brugeren nemt kan slå op i den.
• Vær opmærksom, koncentrer dig om det, du laver, og brug din sunde fornuft ved arbejde med et trykluftværktøj. Brug ikke trykluftværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed ved brug af trykluftværktøjet kan resultere i alvorlig personskade.
• Brug personligt sikkerhedsudstyr. Brug altid beskyttelsesbriller og høreværn. Brug af sikkerhedsudstyr såsom støvmaske, skridsikre sikkerhedssko, hjelm eller egnede handsker alt efter forholdene mindsker risikoen for person-skade.
• Brug hårnet, hvis du har langt hår. Bær ikke smykker, løstsiddende tøj eller handsker, som kan blive fanget i maskinen. Det kan forårsage alvorlig personskade.
• Undgå utilsigtet start. Kontroller, at aftrækkeren ikke er trykket ind, før trykluftværktøjet sluttes til trykluftforsyningen, eller før du løfter eller bærer trykluftværktøjet.

Undlad at bære trykluftværktøjet med fi ngeren på aftrækkeren eller slutte trykluftværktøjet til trykluftforsyningen, når aftrækkeren er trykket ind, da det indbyder til ulykker.

• Fjern alle justeringsnøgler eller skiftenøgler, før trykluftværktøjet startes. Værktøj, der efterlades på et trykluftværktøj, kan forårsage personskade.
• Ræk ikke for langt ud. Sørg for, at du altid står stabilt og har god balance. På den måde har du bedre kontrol over trykluftværktøjet, hvis der opstår en uforudset situation.
• Klæd dig korrekt. Bær aldrig løstsiddende tøj eller smykker. Hold hår og tøj væk fra bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i de bevægelige dele.
• Lad ikke erfaring fra hyppig brug af trykluftværktøjet gøre dig så selvsikker, at du ser bort fra sikkerhedsreglerne. Skødesløs adfærd kan i løbet af et øjeblik føre til alvorlig personskade.
• Børn under 18 år må ikke bruge trykluftværktøjet, medmindre de er bekendt med brugsanvisningens indhold, er under opsyn og får vejledning af en professionel instruktør.
• Lad ikke børn lege med trykluftværktøjet.
• Kontroller regelmæssigt, at type- og advarselsmærkater ikke har løsnet sig fra trykluftværktøjet. Arbejdsgiveren/brugeren skal kontakte fabrikanten, hvis det er tilfældet, og få nye mærkater.

⚠ ADVARSEL! Brug og vedligeholdelse af trykluftværktøj

• Undgå at overbelaste og forcere trykluftværktøjet. Anvend det rette trykluftværktøj til det arbejde, der skal udføres. Det rette værktøj udfører arbejdet bedre og mere sikkert, hvis det anvendes ved den hastighed, det er beregnet til.
• Kontroller altid trykluftværktøjets sikkerhedsanordninger. Kontroller aftrækkerens, kontaktarmens og sømmundstykkets funktion, inden en arbejdsopgave påbegyndes.
• Kontroller inden brug, at trykluftværktøjets skruer er tilspændt, og at der ikke er revner i støbegodset.
• Frakobl trykluftværktøjet fra trykluftforsyningen, før du foretager justeringer, skifter værktøj/tilbehør eller lægger trykluftværktøj væk. Disse forebyggende sikkerhedsforanstaltninger mindsker risikoen for utilsigtet start af trykluftværktøjet.

• Hold aldrig aftrækkeren trykket ind, när trykluftværktøjet bæres eller løftes.

• Opbevar trykluftværktøj, som ikke er i brug, uden for børns rækkevidde, og lad ikke personer, som ikke har indgående kendskab til dette trykluftværktøj eller denne brugsanvisning, anvende trykluftværktøjet. Trykluftværktøj er farligt i hænderne på uerfarne brugere.

• Vedligehold trykluftværktøjet og dets værktøj/tilbehør. Kontroller, at bevægelige dele sidder ordentligt fast, at der ikke er defekte dele, og at der ikke er andre omstændigheder, som påvirker trykluftværktøjets funktion. Hvis du opdager skader eller fejl, skal du reparere trykluftværktøjet, inden du bruger det. Mange ulykker sker på grund af dårligt vedligeholdt trykluftværktøj.
• Anvend trykluftværktøjet og dets tilbehør i overensstemmelse med denne brugsanvisning, hvad angår arbejdsforholdene og det arbejde, der skal udføres. Brug af trykluftværktøj til andre formål end det beregnede kan føre til en farlig situation.
• Hold håndtag og greb tørre, rene og fri for olie og fedt. Du kan ikke håndtere og styre trykluftværktøjet på en sikker måde i en uforudset situation, hvis håndtag og greb er glatte.
• Piskende trykluftslanger kan forårsage alvorlige skader. Kontrollér altid, at trykluftslangen er intakt og ikke lækker luft, samt at dens tilslutninger ikke lækker, ikke er løse og er tilsluttet korrekt.
• Bær kun trykluftværktøjet i håndtaget.
• Løft eller træk aldrig trykluftværktøjet ved hjælp af trykluftslangen.
• Undlad at skære eller gravere mærker i trykluftværktøjets støbegods. Det kan forringe holdbarheden.
• Kompressoren skal være dimensioneret korrekt, hvad angår arbejdstryk og forventet luftforbrug.
• Overskrid aldrig det maksimale tilladte arbejdstryk på 8,3 bar.
• Det medfører risiko for ulykker og forkorter trykluftværktøjets levetid.
• Brug af trykluftslanger, der er for små i forhold til deres længde, samt overbelastning af kompressoren vil medføre trykfald.
• Hvis trykluftværktøjet sluttes til en kompressor eller et trykluftsystem, hvis tilladte tryk overstiger trykluftværktøjets maksimale tilladte arbejdstryk med 10 % eller mere, skal der monteres en trykreduktionsventil med indbygget sikkerhedsventil mellem trykregulatoren og trykluftværktøjet.
• Der må kun anvendes lynkoblinger til at slutte trykluftværktøjet til trykluftudtaget, således at

der ikke forekommer lufttryk i værktøjet, efter at det er frakoblet fra trykluftudtaget.

• Lad aldrig et tryksat trykluftværktøj eller en kompressor ligge i direkte sollys i længere tid. På grund af varmen kan lufttrykket øges så meget, at der sker en eksplosion.
• Trykluft kan forårsage alvorlige skader. Sluk altid for trykluftforsyningen, tøm luften ud af trykluftslangen, frakobl trykluftværktøjet fra trykluftslangen, og tøm magasinet for dykkere, når dykkerpistolen efterlades uden opsyn, ved fl ytning til et nyt arbejdssted, ved reparation og vedligeholdelse eller ved fjernelse af dykkere, der har sat sig fast.
• Gå altid ud fra, at trykluftværktøjet er ladet med dykkere.
• Lad aldrig trykluftværktøjet pege mod dig selv eller en anden person, uanset om det er ladet med dykkere eller ej. Vær særlig omhyggelig med at holde hænder og fødder væk fra mundingen.
• Ret aldrig en trykluftstråle mod dig selv eller andre.
• Brug kun originale reservedele, der er godkendt af producenten, så du undgår ulykker.
• Trykluftværktøjet må ikke modificeres. Modifikationer kan forringe eller tilsidesætte sikkerhedsfunktionerne og resultere i øget risiko for brugeren.
• Brug ikke et defekt trykluftværktøj.
• Reparationer må kun udføres af en kvalifi ceret reparatør. Udfør ikke reparationer, hvis du ikke har den rette viden og det rette værktøj og udstyr.
• Undgå at beskadige trykluftværktøjet ved f.eks.:

- at tabe det.

• at trække det hen ad gulvet.
• at bruge det som en hammer.
• at anvende for stor kraft af nogen art.

⚠️ ADVARSEL! Risici ved brug af trykluft-værktøjet

• Trykluftværktøjet må kun drives af trykluft.
• Hvis der anvendes gasfl asker (ilt, kuldioxid, kvæl-stof m.m.) eller brandfarlige gasser (acetylen, brint, propan m.m.), kan det forårsage brand eller eksplosion med alvorlig personskade til følge.
• Forholdsregler ved arbejde i stor højde. Sørg for, at der ikke befi nder sig nogen personer under dig, og at trykluftslangen er placeret således, at den ikke udgør nogen fare.
• Forebyg klemskader, slagskader, snitsår og hudafskrabninger samt forfrysninger. Brug egnede beskyttelseshandsker.

• Indtag altid en god arbejdsstilling med god balance og godt fodfæste.

• Under arbejdet kan dykkeren blive skudt igennem arbejdsemnet, ramme en anden dykker eller en knast eller glide af et hjørne og blive kastet til siden, hvilket kan forårsage alvorlig personskade. Affyr aldrig dykkerpistolen, hvis der befi nder sig andre personer i risikozonen.

• Slip aftrækkeren ved afbrydelse af lufttilførslen.
• Kold luft fra udblæsningen skal rettes bort fra brugeren.
• Tilpas trykluftværktøjets arbejdstryk, så det er så lavt som muligt til det arbejde, der skal udføres. Dette skal ske for at undgå et unød-vendigt højt lydniveau, øget slitage samt et dårligt slutresultat.
• Hold korrekt på trykluftværktøjet under arbejdet, så det ikke forårsager personskade. Vær forberedt på at afværge almindelige og pludselige bevægelser og det tilbageslag, der kan opstå, særligt hvis der opstår afbrydelser i trykluftforsyningen, eller hvis dykkeren rammer en hård genstand. Hold trykluftværktøjet med begge hænder, så du har bedre kontrol over det.
• Søm aldrig i vægge, gulve eller lofter af ukendt materiale. Kontroller dem grundigt, inden arbejdet påbegyndes, så dykkerne ikke rammer strømkabler, gasledninger, vandledninger m.m. Dette kan nemlig forårsage elektrisk stød, brand, eksplosion eller vandskade m.m.
• Under arbejdet skal brugeren så vidt muligt bevæge sig fremad, mens der sømmes. Det er lettere at komme til at snuble og miste fodfæstet, när du bevæger dig bagud.
• Trykluftværktøjet skal vedligeholdes og smøres iht. anvisningerne i denne brugsanvisning.
• Brug kun smøremidler, der er anbefalet af producenten.
• Hvis trykluftværktøjet ikke fungerer korrekt, eller hvis det lækker trykluft: Stands straks arbejdet, og afhjælp fejlen, eller indlever værktøjet til en kvalifi ceret reparatør.

ADVARSEL! Risiko for fl yvende genstande

• Brug slagfaste beskyttelsesbriller. Den påkrævede beskyttelsesgrad afhænger af det arbejde, der skal udføres. Almindelige briller er ikke beskyttelsesbriller.
• Kontrollér, at emnet er solidt fastspændt, så det ikke løsner sig under sømningsarbejdet.
• Placer dykkerne nøje, så de ikke rammer en anden dykker eller en knast. Der er risiko for personskade som følge af tilbageslaget,

hvis dykkeren bliver kastet ud, eller hvis dykkeren bliver bøjet og/eller sætter sig fast i trykluftværktøjet.

- Affyr aldrig dykkerpistolen ud i luften. Der er risiko for personskade og øget slitage på trykluftværktøjet.

ADVARSEL! Risici ved gentagne bevægelser

• Brug af trykluftværktøj i længere perioder kan medføre ubehag eller smerte i hænder, arme, skuldre, nakke eller andre legemsdele.
• Brugeren af trykluftværktøjet skal indtage en bekvem arbejdsstilling med godt fodfæste og god balance.
• Undgå ubekvemme arbejdsstillinger med dårlig balance.
• Skift arbejdsstilling regelmæssigt for at undgå træthed og ubehag. Hvis brugeren føler symptomer såsom vedvarende og periodisk ubehag, smerte, dunken, ømhed, stikkende smerte, følelsesløshed, brændende smerte eller stivhed, må disse advarselssignaler ikke ignoreres. Brugeren skal anmelde det til arbejdsgiveren eller konsultere en læge.

• Brug kun det tilbehør og de forbrugsmaterialer, der anbefales af producenten af trykluftværktøjet.
• Brug kun de typer dykkere, der er angivet i denne brugsanvisning. Brug af andre typer dykkere kan medføre, at trykluftværktøjet ikke fungerer korrekt.
• Frakobl altid trykluftværktøjet fra trykluftsystemet ved ladning af dykkere og afmontering/montering af kontaktarm.

ADVARSEL! Risici ved støv og olietåge

• Støv og dampe, der frembringes ved brug af trykluftværktøj, kan være sundhedsska-delige og forårsage f.eks. cancer, astma, eksem, fosterskader m.m. Det er vigtigt at foretage en risikoanalyse, så der kan træffes passende foranstaltninger mod disse risici.
• Ret udblæsningen således, at spredningen af støv og indånding af tågesmøreolie minimeres.
• Brug og vedligehold trykluftværktøjet iht. anvisningerne i denne brugsanvisning for at minimere spredningen af støv.

Selvom dette produkt anvendes i overensstemmelse med alle sikkerhedskrav, er anvendelse stadig forbundet med potentielle risici. De følgende risici kan opstå som følge af dette produkts konstruktion og udformning:

a. Helbredsskader på grund af højt lydniveau, hvis produktet anvendes i længere tid, anvendes forkert eller ikke vedligeholdes i henhold til instruktionerne i denne brugsanvisning.
b. Ulykke eller tingsskade forårsaget af fastgørelseselementet eller pludseligt sammenstød med skjulte genstande under brug.

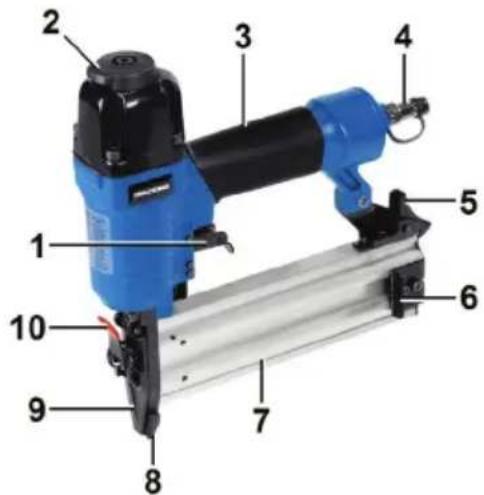

4. OVERSIGTSBILLEDE

1. Aftrækker
2. Udblæsning
3. Håndtag
4. Tryklufttilslutning
5. Lås til fremfører
6. Fremfører
7. Magasin
8. Kontaktarm
9. Næsedæksel
10. Låsearm til näesedæksel

5. UDPAKNING/MONTERING/INSTALLATION

5.1 Pakkens indhold

Pak trykluftværktøjet ud, og kontroller, at alle dele er med i leverancen. Den skal indeholde:

• 1 stk. taske
  • 1 stk. trykluftværktøj
  • 1 stk. brugsanvisning
  • 3 stk. unbrakonøgler 3, 4, og 5 mm
• 1 stk. olietågebeholder uden olie

5.2 Montering

Trykluftværktøjet leveres færdigmonteret fra fabrikken, og yderligere montering kræves ikke.

5.3 Installation

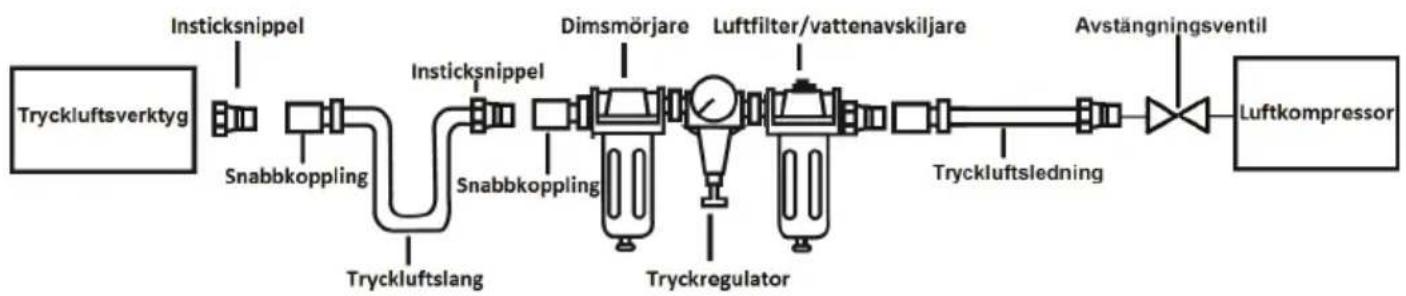

Anbefalinger til komponenter i et trykluftsystem.

• Det anbefales at bruge en luftkompressor med mindst 1,5 hk for at kunne opretholde en tilstrækkelig luftstrøm og et tilstrækkeligt arbejdstryk. Kompressorens starttryk (indstilles i trykafbryderen) må ikke være lavere end arbejdstrykket (det påkrævede tryk, indstilles på trykregulatoren), der er nødvendigt for at drive dykkerne ned i arbejdsemnet.
• Lukkeventilen gør det hurtigt at lukke for lufttilførslen.
• En fast trykluftslange skal have en indvendig diameter på mindst 19 mm, og dens højeste punkt skal være ved luftkompressoren.
• Luftfi ltret/vandudskilleren skal være placeret så tæt på trykluftværktøjet som muligt, men før tågesmøreren. Det forhindrer, at snavs og forurening trænger ind i trykluftværktøjet og afkorter dets levetid. Ved fast installation skal luftfi ltret/vandudskilleren være placeret på det laveste punkt mellem kompressoren og trykluftværktøjet.

• Trykregulatoren skal være justerbar i intervallet 0-8,5 bar. Det udgående lufttryk må ikke overstige det maksimale tilladte lufttryk.
• Det anbefales at bruge en automatisk tågesmører i et fast system, da den forlænger trykluftværktøjets levetid. Hvis luften ikke tømmes ud af et fast trykluftsystem, kan en lille tågesmører i stedet være placeret direkte på trykluftværktøjet.
• Trykluftslangen skal være godkendt til et arbejdstryk på mindst 10 bar og skal, for at undgå trykfald, have en indvendig diameter med en tilstrækkelig luftgennemstrømning i forhold til dens længde

INDVENDIG DIAMETER: MAKS. LÆNGDE

Der kondenseres mere vand i trykluftslangen, jo længere den er.

- Mellem trykluftslangen og trykluftværktøjet skal der være en lynkobling, så trykluftværktøjet hurtigt kan kobles fra trykluftsystemet. Når trykluftværktøjet er frakoblet fra trykluftsystemet, må der ikke være resttryk i trykluftværktøjet.

6.DRIFT

6.1 Beskyttelsesanordninger

FARE! Brug aldrig trykluftværktøjet, hvis kyttelsesanordningerne er defekte, angler, er sat ud af funktion eller er gået i kker. Kontroller altid

beskyttelsesanordningerne inden brug.

Affyringsmekanismen

Der sidder en sikkerhedsbøjle mellem aftrækkeren (1) og kontaktarmen (8), som mindsker risikoen for utilsigtet affyring. Sådan affyres en dykker:

a. Tryk dykkerpistolen mod arbejdsemnet, så kontaktarmen (8) trykkes ind.
b. Tryk aftrækkeren (1) ind, så der affyres en dykker.

Før arbejdet påbegyndes, skal du altid kontrollere, at sikkerhedsbøjlen er funktionsdygtig, ved at gøre som følger:

HANDLING: RESULTAT:

Hold fi ngeren væk fra aftrækkeren (1). Før dyk-kerpistolen ned mod et prøveemne, så kontak-tarmen (8) trykkes helt ind.	Der må ikke ske affyring.
Hold dykkerpistolen et stykke fra prøveemnet, og tryk aftrækkeren (1) ind.	Der må ikke ske affyring.
Tryk aftrækkeren (1) ind.Før dykkerpistolen ned mod prøveemnet, så kontaktarmen (8) trykkes helt ind.	Der må ikke ske affyring.
Før dykkerpistolen ned mod prøveemnet, så kontaktarmen (8) trykkes helt ind. Tryk aftrækkeren (1) ind.	En dykker affyres.

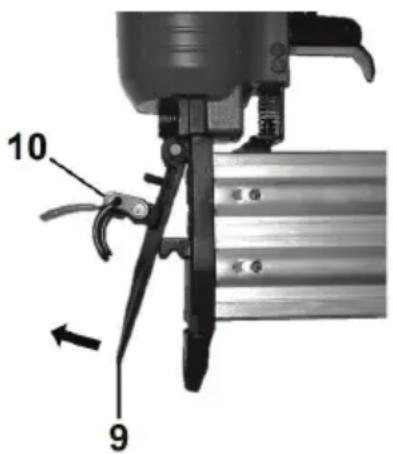

Næsedæksel (9)

Næsedækslet (9) skal være lukket og låst med låsearmen (10) ved brug af dykkerpistolen.

6.2 Opfyldning og tømning af magasin

ADVARSEL!

• Dykkerpistolen skal være frakoblet fra trykluftsystemet ved ladning eller tømning af magasinet (7).
• Brug beskyttelseshandsker ved påfyldning af dykkere.

a. Kontroller, at dykkerpistolen er frakoblet fra trykluftsystemet, og at de dykkere, der skal fyldes i trykluftværktøjet, stemmer overens med den dimension og længde, der er angivet på typeskiltet.

b. Vip dykkerpistolen mod højre, tryk låsen (5) ind, og træk fremføreren (6) bagud.
c. Tøm magasinet, eller læg et nyt bånd med dykkere i magasinet (7) med spidserne nedad og mod bunden af magasinet.
d. Løft låsen (5), før fremføreren ind, og slip låsen.
e. Kontroller, at fremføreren (6) ikke kan føres bagud.

6.3 Indstilling af udblæsningens (2) retning

Udblæsningen kan justeres trinvis 360°. Indstil udblæsningen ved at dreje den, så den rettes væk fra dig selv, og du undgår, at eventuelt støv blæser op.

6.4 Fjernelse af en fastsiddende dykker

⚠️ ADVARSEL! Frakobl altid dykkerpistolen fra trykluftsystemet, før du fjerner en fastsiddende dykker.

a. Frakobl dykkerpistolen fra trykluftslangen.
b. Tøm magasinet (7) for dykkere.
c. Før låsearmen (10) nedad, og åbn næsedækslet (9).
d. Fjern den fastsiddende dykker med en tang.
e. Luk näsedækslet, og lås det med läsearmen (10).
f. Kontroller, at næsedækslet ikke kan åbnes.

6.5 Smøring

! FORSIGTIG!

For kraftig smøring medfører, at olien samler sig i trykluftværktøjet og blæses synligt ud fra udblæsningen.

For at mindske slitagen på dykkerpistolen anbefales det at anvende en automatisk tågesmører. Anbring et stykke papir ved udblæsningen (2), og affyr dykkerpistolen 10-15 gange uden dykkere i magasinet (7). Ved korrekt smøringsgrad dannes en lys olieplet på papiret. Hvis der ikke anvendes automatisk tågesmører, skal der i stedet tilsættes 2-3 dråber tågesmøreolie i tryklufttilslutningen (4), inden arbejdet på begyndes.

Ved omfattende arbejde kræves yderligere smøring 1-2 gange pr. dag.

6.6 Forholdsregler før sømningsarbejde

a. Kontroller, at dykkerpistolen ikke er sluttet til et trykluftsystem.
b. Kontroller, at kompressorens start- og stoptryk er tilpasset til dykkerpistolens arbejdstryk.

c. Hvis dykkerpistolen anvendes for første gang, skal du hælde 3 dråber tågesmøreolie i trykluft-tilslutningen (4).
d. Kontroller, at magasinet (7) er tömt for dykkere.
e. Kontroller, at alle skruer og møtrikker er tilspændt, og efterspænd eventuelle løse skruer og møtrikker.
f. Kontroller, at dykkerpistolen og dens afskærmninger ikke har skader. Eventuelle skader skal udbedres, inden dykkerpistolen bruges.
g. Tryk aftrækkeren (1) ind. Den skal bevæge sig let og må ikke sætte sig fast i indtrykket position.
h. Tryk kontaktarmen (8) mod arbejdsemnet, og kontroller, at den vender tilbage til udgangspositionen, när dykkerpistolen løftes.
i. Juster trykluftsystemets trykregulator til 5,5 bar.
j. Slut dykkerpistolen til trykluftsystemet.
k. Kontroller, at kontaktarmen (8) er funktionsdygtig, i henhold til anvisningerne i denne brugsanvisning.

6.7 Sømning

⚠️ FORSIGTIG! Brug et arbejdstryk, der er så lavt som muligt. Lydniveauet bliver lavere og slitagen på trykluftværktøjet mindre.'

a. Lad magasinet (7) med dykkere.
b. Slut trykluftværktøjet til trykluftsystemet.
c. Hold trykluftværktøjet med et fast greb.
d. Affyr en dykker i et prøveemne af samme materiale som det, arbejdet efterfølgende skal udføres i.
e. Juster eventuelt trykluftsystemets trykregulator; når arbejdstrykket øges, skydes dykkeren dybere ind i arbejdsemnet, og når trykket mindskes, skydes dykkeren ikke så langt ind i arbejdsemnet.

7. VEDLIGEHOLDELSE OG REPARATION

⚠ ADVARSEL! Trykluftværktøjet må ikke være sluttet til trykluftsystemet, når der foretages reparation eller vedligeholdelse.

7.1 Vedligeholdelse efter afsluttet arbejde

⚠ ADVARSEL! Brug aldrig opløsningsmidler eller andre kemikalier til rengøring. De kan beskadige trykluftværktøjet.

a. Frakobl trykluftværktøjet fra trykluftsystemet.
b. Tøm magasinet for dykkere.
c. Rengør trykluftværktøjet med en ren, tør klud og sæbevand.

7.2 Fejlfi nding

Følgende tabel viser et antal almindelige fejl og afhjæl-pende foranstaltninger/løsninger. Læs tabellen grundigt, og følg de anbefalede foranstaltninger og løsninger, så du måske selv kan løse den fejl, der er opstået.

Eventuelle reparationer eller udskiftning af dele skal udføres af en kvalifi ceret reparatør.

PROBLEM ÅRSAG AFHJÆLPNING

Dykkeren skydes ikke helt i. a. For lavt arbejdstryk.b. Trykfald, fordi luftkompressorens starttryk er indstillet for lavt.c. Trykfald pga. for lang trykluftslange.d. Dykkerpistolen er ikke smurt tilstrækkeligt.	a. ∅g arbejdstrykket.b. Kontrollér, at luftkompressorens manometer for beholdertryk ved kompressorens starttidspunkt ikke viser et lavere tryk end det arbejdstryk, der er indstillet på trykregulatoren. ∅g i så fald starttrykket i luftkompressorens trykafbryder.c. Udskift trykluftslangen med én, der har en større indvendig diameter.d. Dryp 2-3 dråber tågesmøreolie i tryklufttilslutningen, og skyd nogle dykkere af. Hvis det ikke hjælper, skal du kontakte et autoriseret serviceværksted.
Luftlækage i cylinderhuset eller ved aftrækkeren.	a. Løse skruer.b. Defekt O-ring eller tætning.	a. Kontroller, at skruerne er tilspændt.b. Kontakt et autoriseret serviceværksted.
Problem med fremføring af dykker. a. S	agstiften er snavset eller beskadiget.b. Beskadigede eller forkerte dykkere.c. Snavs i magasinet.d. Løst magasin.e. Beskadiget føderfjeder.f. Anden årsag.	a. Kontakt et autoriseret serviceværksted.b. Skift dykker.c. Rengør magasinet.d. Kontrollér skruen, som holder magasinet på plads.e. Kontakt et autoriseret serviceværksted.f. Kontakt et autoriseret serviceværksted.
Dykker sætter sig fast i dykkerpistolen.	a. For lavt arbejdstryk.b. Forkerte eller bøjede c. dykkere.d. Medbringeren er slidt.	a. ∅g arbejdstrykket.b. Kontrollér og udskift båndet med dykkere.c. Kontakt et autoriseret serviceværksted.

8. OPBEVARING OG TRANSPORT

For at undgå slag og stød skal trykluftværktøjet ved længere transport transporteres i plasttasken. I køretøjer skal plasttasken være godt fastspændt.

8.1 Opbevaring under pauser i arbejdet og i kortere tid efter arbejdets afslutning

Når trykluftværktøjet ikke er i brug, skal følgende betingelser være opfyldt:

• Det skal være frakoblet fra trykluftsystemet.
• Magasinet skal være tömt.
• Det må ikke udsættes for direkte sollys.
• Det skal være uden for børns og uvedkommendes rækkevidde.

8.2 Længere tids opbevaring

Ved længere tids opbevaring skal følgende betingelser være opfyldt:

• Det skal være smurt. Smør med 2-3 dråber tågesmøreolie i indløbet, og affyr derefter 4-5 dykkere, så smøreolien fordeles inde i cylinderhuset.
• Det skal være frakoblet fra trykluftsystemet.
• Det skal være ordentligt rengjort.
• Magasinet skal være tömt.
• Det skal opbevares i plasttasken et frostfrit sted og uden for børns og uvedkommendes rækkevidde.
• Det må ikke opbevares i direkte sollys.

OBS! For at undgå problemer med fremføringen må båndene med dykkere ikke opbevares i fugtige eller for varme omgivelser eller i direkte sollys.

9. AFFALDSHÅNDTERING

Genbrug uønsket materiale i stedet for at bortskaffe det sammen med husholdningsaffaldet.

Sortér alle maskiner, udstyr og emballage, og afl ever det på en genbrugsplads, så det kan bortskaffes på miljøvenlig vis.

10. TEKNISKE DATA

Art.nr.: 15-530

Model:....Dykkerpistol, trykluft

Arbejdstryk:....4-7 bar

Maks. lufttryk:....8,3 bar

Luftforbrug: .....54 l/min ved 6 bar, 0,22 l/dykker

Dykker: Ga18-1,2 x 1,0 mm

Dykkerlængde:....20-50 mm

Magasinkapacitet: .....100 stk.

Anbefalet indvendig diameter

på trykluftslange: ....min. ∅ 6 mm

Luftindtag:....1/4"

Næselængde:....20 mm

Vægt:....1,55 kg

Mål: 240 x 55 x 255 mm

Støjemission:

Målemetode: ....EN 792-13:2000

Emissionstrykniveau L _PA : .....92,2 dB(A)

Måleusikkerhed L_PA : 2,1 dB(A)

Beregnet lydeffektniveau L_WA : . 105,2 dB(A)

Måleusikkerhed L _WA : .....2,1 dB(A)

Garanteret lydeffektniveau L_WA : .107 dB(A)

De angivne lydniveauer er emissionsværdier og angiver ikke sikre arbejdsmiljøværdier. Selvom der er en sammenhæng mellem emissions- og støjniveauer, er forholdet ikke pålideligt som en indikator for, om yderligere sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, der er specifi ikke for arbejdspladsen, kan påvirke støjniveauet, såsom aktivitetens varighed, emnets form, arbejdslokalets egenskaber og andre lydkilder, f.eks. antallet af maskiner og andre aktiviteter i nærheden. Denne information bør alligevel give et bedre indtryk af mulige farer og risici.

Arbejdsplatsens udformning kan også udnyttes til at reducere støjniveauet for eksempel ved at placere emnet på en lyddæmpende understøtning.

Vibrationer

Målemetode: .....EN 792- 13:2000+A1:2008

Gennemsnitlige vibrationer

i håndtag: 2,50 m/s²

Maks.-værdi, vibrationer

i håndtag: 43,5 m/s²

Usikkerhed K: 3,0 m/s^2

Det deklarerede vibrationsniveau er emissionsværdier og angiver ikke den påvirkning, som hænder og arme udsættes for. Faktorer, som ved brugen påvirker vibrationsniveauet i hænder og arme, kan være gribekraft, retningen af bevægelserne, indstilling af energiforsyningen, emnet, understøttelse af emnet, eksponeringstid med mere.
