BRUGSANVISNING 86-5612 Biltema

1. Koble tilkoblingsslangene til rørene med kaldt og varmt vann.

OBS! Køkken-blandingsbatteriet skal installeres iht. gældende love og forordninger for bygnings- og vandinstallation. Kontakt en fagmand, hvis du er usikker.

OBS! Luk for hovedhanen, inden monteringen påbegyndes!

OBS! Spænd ikke koblingerne for hårdt, da det kan beskadige slanger og pakninger.

OBS! Kontroller jævnligt, at installationen er tæt.

TEKNISKE DATA

Maks. arbejdstryk: .....10 bar

Maks. vandtemperatur:.....+70 °C

Monteringshul: .....ø35 mm

Materiale:

Blandingsbatteri: Forkromet messing, blyfri.

Tilslutningsslanger: Neoperl SOFTPEX®

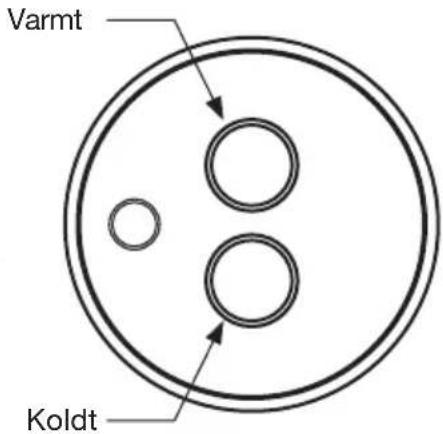

Tilslutninger, slanger:

Rød: Varmt vand

Blå: Koldt vand

Følgende værktøj er nødvendigt til montering af blandingsbatteriet:

• Skiftenøgle
• Stjerneskruetrækker

MONTERING

1. Monter først tilslutningsslangerne på blandingsbatteriets indsats som vist på fig. A.

Fig. A:
Montering af til- slutningsslanger.

OBS! Brug kun håndkraft (ikke værktøj).

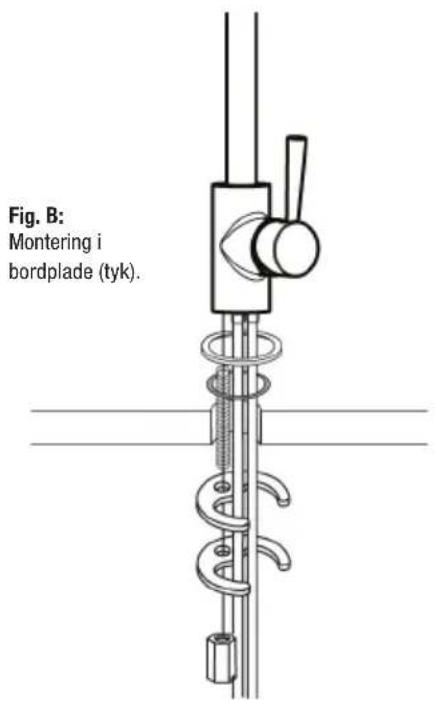

1. Bordplade (tyk): Monter blandingsbatteriet som vist på fig. B.

1. Køkkenbord med vask: Blandingsbatteriet skal monteres med støttepladen som vist på fig. C.

1. Slut slangerne til hhv. varmt- og koldtvandsrørene.

OBS! Tilslutningsslagerne må ikke vrides, bøjes eller strækkes, da det kan beskadige slanger og pakninger. OBS! Inden blandingsbatteriet benyttes første gang, skal systemet renses. Afmonter strålehovedet, og lad vandet løbe i nogle minutter. Skru strålehovedet på igen.

RENG∅RING OG VEDLIGEHOLDELSE

Rengør overfladen med en blød klud og vaskemiddel eller sprit. Brug ikke syreholdige rengøringsmidler. Kontroller jævnligt, at installationen er tæt.
