BRUGSANVISNING 25-8910 Biltema

  • DC-12 V 1,0/1,5 A
    • Selvparkerende, viskervinkel 110°
  • To hastigheder: lav 35 slag/minut; høj 55 slag/minut.
  • Aksellængde: 2", med mulighed for parallelarmsmontering.
  • Akseldiameter: ∅ 16 mm.
  • Indbygningsdybde: 51 mm.

OBS! Viskermotoren er fabriksindstillet i stilling 2, og motoren er i venstre position.

ELDIAGRAM
Vinduesvisker Lav hastighed Selvparkering Høj hastighed S LF+ Batteri Manuel afbryder Sikring

MONTERING

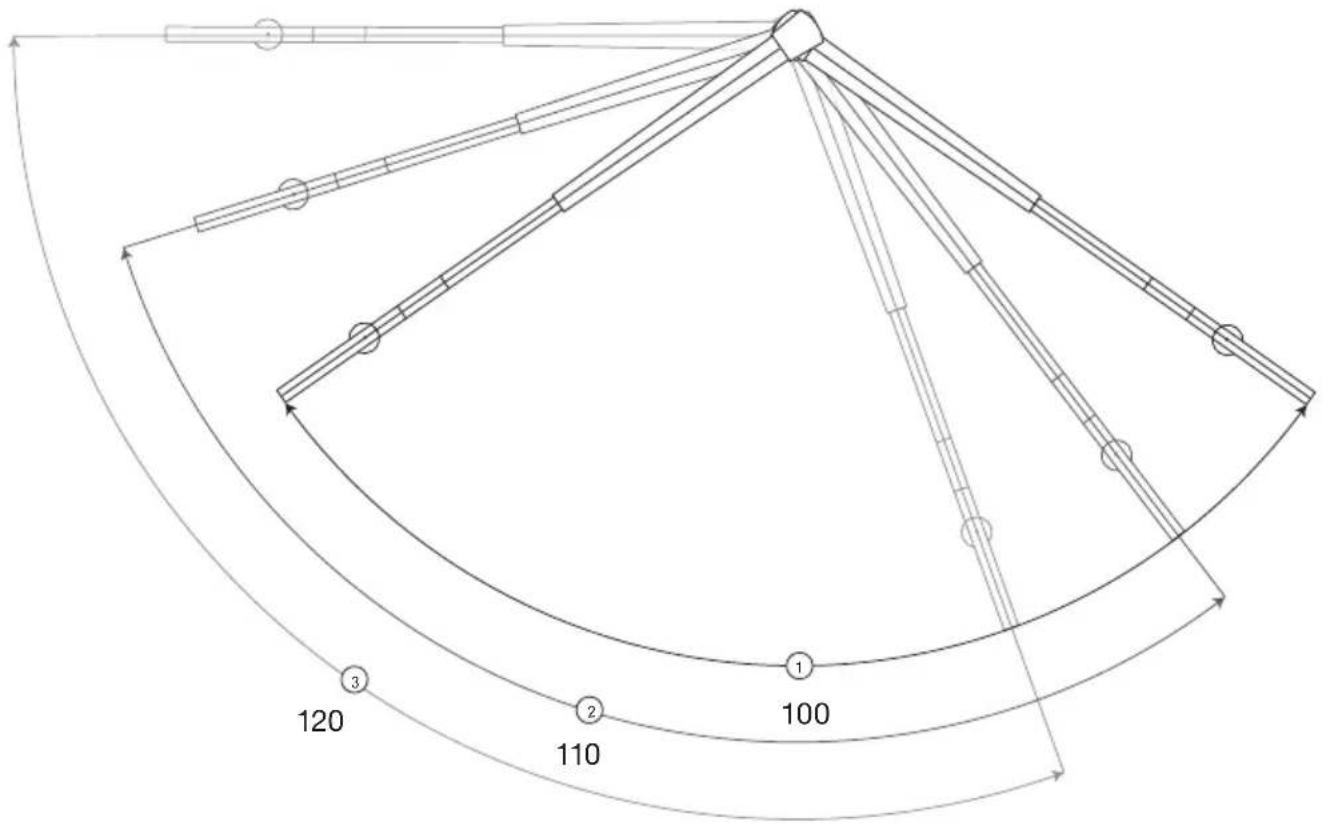

  • Bestem monteringsstedet for viskermoto-ren. Du kan vælge monteringsposition 1, 2 eller 3 iht. tegningen herunder.
  • Fastlæg en passende viskervinkel, og kontrollér, at der er tilstrækkelig plads til montering.
  • Kontrollér, om viskerbladet kommer til at køre i det ønskede område på forruden.
    • Kør motoren til parkeringsstilling.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

Biltema 25-8910 - EL-AFFALD - 1

100 110 120

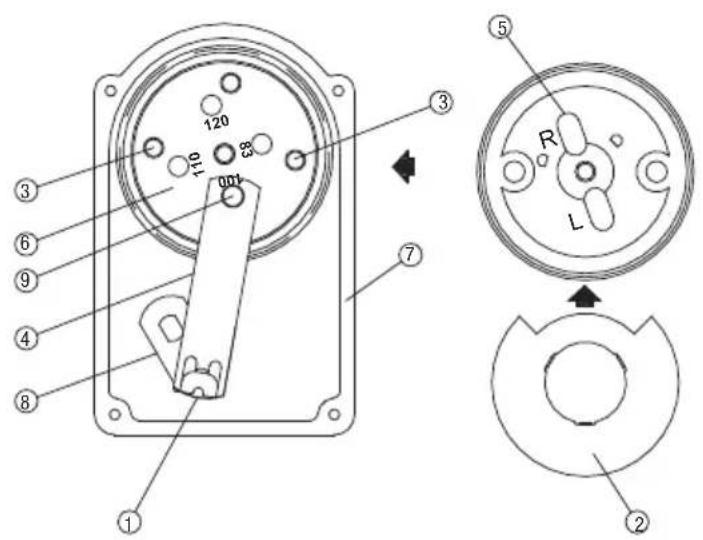

INDSTILLING AF VISKERVINKLEN

A. Tag viskerarmen af.
B. Skru dækslet (7) på gearet af.
C. Fjern läseskiven (1) på ledarmen (4).
D. Tag ledarmen og tandhjulet af, to skruer (3).
E. Drej tandhjulet (6), og flyt ledningspladen (2) til den ønskede position R/L (5). Sæt tandhjulet tilbage.
F. Drej tandhjulet (sort plade), og indstil det ønskede gradhul, så det flugter med den valgte position R/L (5).
G. Monter skruerne (3) i tandhjulet (6) igen.
H. Anbring ledarmen i (8) og stiften (9) i det ønskede hul på tandhjulet: 100, 110 eller 120.
I. Sæt låseskiven (1) på ledarmen (4) igen.
J. Smør tandhjulet med lidt fedt, inden du sætter dækslet (7) på gearet igen.
K. Kør motoren til parkeringspositionen og monter viskerarmen.

Biltema 25-8910 - INDSTILLING AF VISKERVINKLEN - 1
