BRUGSANVISNING ZAS 46 KATHREIN

Zu dieser Anleitung

Dieses Dokument ist Teil des Produkts.

Das Gerät erst installieren und benutzen, nachdem Sie dieses Dokument gelesen und verstanden haben.
Die in diesem Dokument beschriebenen Maßnahmen immer in der angegebenen Reihenfolge durchführen.
▶ Dieses Dokument während der Lebensdauer des Geräts aufbewahren. Das Dokument an nachfolgende Besitzer und Benutzer weitergeben.
Die aktuelle Version dieses Dokuments fi nden Sie aufwww.kathrein-ds.com.

Merkmale

Der ZAS 46 ist ein Dachsparrenhalter für die Montage von Parabolantennen.

■ TÜV-geprüft für Parabolantennen bis max. ∅ 1,3 m
■ Montage von außen direkt auf den Dachsparren oder der Konterlattung
■ Flexible Anpassung an den Sparrenabstand durch ausziehbares Teleskoprohr
■ Stufenlose Einstellung für jede Dachneigung von 0° bis 90° (Begrenzung nur durch Abdeckblech)
■ Material: Stahl, feuerverzinkt
Kabeleinführung über die Mastspitze mit ZTC 08 (als Zubehör erhältlich)
■ Blitzstromtragfähig dimensioniert (100 kA, 10/350 μs gemäß DIN VDE 0855-300)

Lieferumfang

• Dachsparrenhalter
• 4 Holzschrauben 12 x 100 mm
• 4 Holzschrauben 12 x 50 mm
• 6 Klemmschrauben M12
- Erdungsklemme
• Feststellschraube M12
- Mastkappe

Zubehör

• Abdeckkragen ZTC 60 - 218338
• Dachabdeckblech ZTB 60ro/sw - 21410010/21410011 oder ZTB 61 - 20410072
• Mastabdeckkappe ZTC 08 - 218219

Bestimmungsgemäßer Gebrauch

Der ZAS 46 ist ein Dachsparrenhalter für die Montage von Parabolantennen bis max. ∅ 1,3 m.

Jegliche anderweitige Nutzung oder die Nichtbeachtung dieses Anwendungshinweises und der den Geräten beiliegenden Dokumentationen und Anleitungen hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Montage

Sicherheitshinweise

WARNUNG

Installation nur durch Fachpersonal!

Achten Sie auf ausreichende Tragfähigkeit der Dachsparren!

Absturzgefahr! Absturzverletzungen bei Montagearbeiten auf dem Dach.

Sicherstellen, dass die Unterkonstruktion eine ausreichende Tragfähigkeit hat.
▶ Feste und rutschsichere Schuhe tragen.
Sicherstellen, dass das Dach und die Aufstiegshilfe trocken, sauber und rutschfest sind.

Metal vertical support structure with mounting flanges and a central column (no text or symbols visible)

Erforderliches Werkzeug

- Bohrer ∅ 9 mm

• Ring- oder Gabelschlüssel SW 17

• Ring- oder Gabelschlüssel SW 19

- Wasserwaage

Dachsparrenhalter vorbereiten

ACHTUNG

Zu Transportzwecken ist die Erdungsklemme in Position ① montiert.

▶ Vor der Montage die Erdungsklemme aus der Position ① lösen und in Position ② befestigen.

Metal mechanical component with two numbered parts (1 and 2), no visible text or symbols.

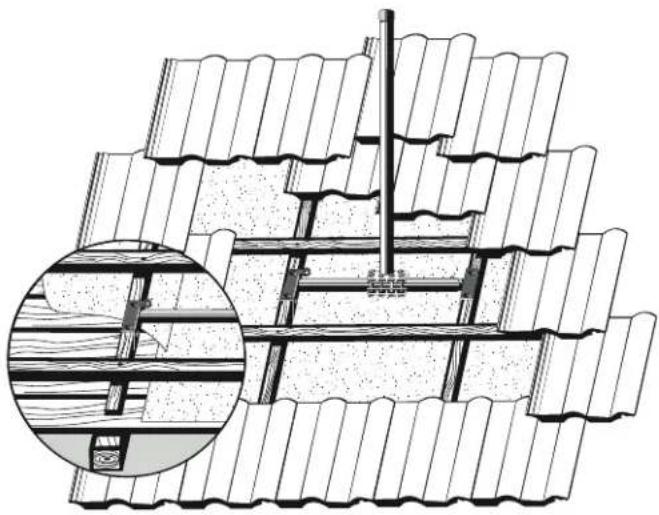

Dachsparrenhalter montieren

1. Eine ausreichende Anzahl von Dachziegeln entfernen.

2. Dachsparrenhalter auf die Breite der Dachsparren oder der Konterlattung ziehen.

3. Acht Schraubenlöcher auf den Dachsparren oder der Konterlattung markieren.

4. Schraubenlöcher mit einem Bohrer ∅ 9 mm vorbohren: 50 mm tief seitlich und 100 mm tief von oben vorbohren.

5. Dachsparrenhalter mit den vier Befestigungsschrauben 12 x 100 mm von oben und mit den vier Befestigungsschrauben 12 x 50 mm seitlich auf den Dachsparren oder der Konterlattung mit einem Gabelschlüssel SW 19 festschrauben.

6. Feststellschraube des Teleskoprohres mit einem Gabelschlüssel SW 19 festziehen.

7. Erdungsdraht (16 mm ^2 -Kupfer oder 25 mm ^2 -Aluminium) in die Erdungsklemme einführen und die Mutter mit einem Gabelschlüssel SW 17 festziehen.

8. Mast montieren und entlang des Teleskoprohres so verschieben, dass das Abdeckblech in den Verbund der Dachziegel passt.

9. Abdeckblech und den Abdeckkragen über die Mastspitze ziehen.

10. Mast mit Hilfe einer Wasserwaage senkrecht ausrichten.

11. 6 Klemmschrauben am Mastfuß mit einem Ringschlüssel SW 19 fest anziehen.

12. Abdeckblech auf den Mast aufsetzen und den oberen Rand

Architectural cross-section diagram of a traditional tiled roof structure with structural details (no text or symbols)

und die seitlichen Ränder des Bleches ca. 2 cm nach oben falzen, um eintretenden Niederschlag sicher auf die darunterliegende Eindeckung zu leiten.

1. Abdeckkragen über den Einführstutzen des Abdeckbleches ziehen.

2. Dach eindecken.

3. Parabolantenne montieren. Maximale Einspannhöhe 1m (Aufkleber am Mast beachten). Oberhalb der Parabolantenne kann eine Rundfunk-/DVB-T2-Antenne angebracht werden.

Technische Daten

Typ Einheit ZAS 46
Best.-Nr. 20410085
Länge mm		1200
Durchmesser	mm	60
Sparrenabstand	mm	520 – 850
Dachneigung	°	0 – 90
Rahmengröße der Sparren	mm	580 – 980 x 148 x 40
Geeignete Parabolantennen		CAS 60/80/90/120, KEA 650/750/850/1000
Geeignetes Montagezubehör ZTB 60ro, ZTB 60sw, ZTB 61, ZTC 60, ZTC 08
Verpackungsmaße	mm	1280 x 265 x 175
zul. Biegemoment	Nm	1350
Verpackungseinheit/Gewicht, ca.	St./kg	1/14,5

About This Guide

This document is part of the product.

▶ Do not install or use the device until you have read and understood this document.
▶ Perform all operating steps described in this manual in the specified sequence.
▶ Keep this document for reference throughout the service life of the device. Pass this document on to any new owner or user.

For the most up-to-date version of this document, go to www.kathrein-ds.com.

Features

The ZAS 46 is a rafter fastener for mounting parabolic antennas on the roof.

■ TÜV certifi ed for parabolic antennas with a diameter of up to 1.3 m
■ Mounting from the outside directly on to the rafters or counter battens
■ Flexibly adjustable to the gaps between rafters by means of a telescopic tube
■ Continuous adjustment for any roof slope of 0^ to 90^ (limited only by the cover plate)
■ Material: steel, hot-dip galvanised
■ Cable is inserted through the mast tip by means of the ZTC 08 (available as accessory)
■ Designed to withstand lightning current (100 kA, 10/350 μs according to DIN VDE 0855-300)

Scope of Delivery

• Rafter fastener
  • 4 wood screws 12 x 100 mm
  • 4 wood screws 12 x 50 mm

• 6 clamp screws M12

• Earthing terminal

• Fastening screw M12
• Mast cover

Accessories

• Cover collar ZTC 60 - 218338
• Roof cover plates ZTB 60ro/sw - 21410010/21410011 or ZTB 61 - 20410072
• Mast cap ZTC 08 - 218219

Intended Use

The ZAS 46 is a rafter fastener for mounting parabolic antennas with a diameter of up to 1.3 m on the roof.

Any other use, or failure to comply with these instructions or documentation and instructions enclosed with the devices, will result in voiding of warranty or guarantee.

Installation

Safety Instructions

WARNING

Installation is to be carried out by qualified personnel only!

Pay careful attention to the load bearing capacity of the rafters!

Fall hazard! Injuries due to falling from the roof during installation.

▶ Make sure that the supporting structure has sufficient load-bearing capacity.
▶ Wear stable shoes with non-slip soles.
▶ Make sure that the roof and climbing aid are dry, clean and non-slip.

Metal vertical support structure with mounting flanges and a central column (no text or symbols visible)

Required Tools:

- Drill bit ∅ 9 mm

• Ring or open-ended 17 mm spanner

- Ring or open-ended 19 mm spanner

- Spirit level

Preparing the Rafter Fastener

NOTE

For transport purposes, the earthing terminal is mounted in position ①.

Before assembly, loosen the earthing terminal from position ① and secure it into position ②.

Close-up of a metallic mechanical bracket with two numbered callouts (1 and 2), no visible text or symbols.

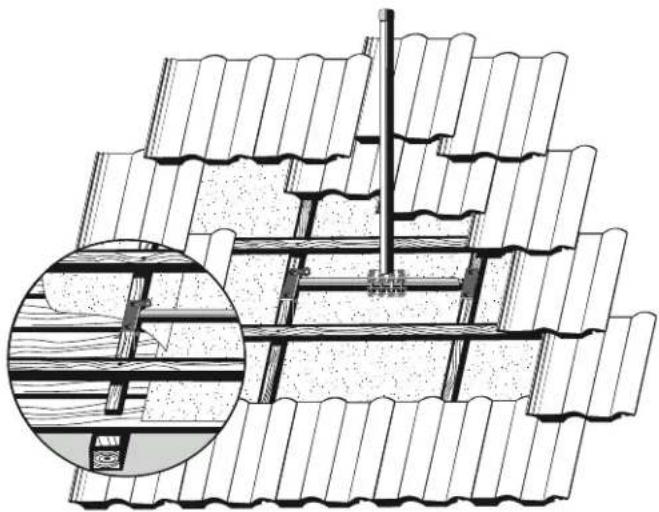

Installing the Rafter Fastener

1. Remove a sufficient number of roof tiles.

2. Extend the rafter fastener to the width of the rafters or counter battens.

3. Mark eight screw holes on the rafters or counter battens.

4. Pre-drill screw holes using a 9 mm drill bit: 50 mm deep at the side and 100 mm deep at the top.

5. Attach the rafter fastener to the rafters or counter battens with the four 12 x 100 mm wood screws at the top and the four 12 x 50 mm wood screws at the side using a 19 mm open-ended spanner.

6. Tighten the fastening screw of the telescopic tube using a 19 mm open-ended spanner.

7. Place the earthing wire (16 mm2 copper or 25 mm2 aluminium) into the earthing terminal and tighten the nut using a 17 mm open-ended spanner.

8. Install the mast and slide it along the telescopic tube in such a way that the cover plate matches the joints of the roof tiles.

9. Pull the cover plate and the cover collar over the mast tip.

10. Align the mast vertically using a spirit level.

11. Tighten the six clamping screws on the mast foot using a 19 mm wrench.

12. Push the cover plate on the mast and fold the upper edge and side edges of the plate upwards by approx. 2 cm to securely direct any precipitation onto the roofing below.

Architectural cross-section diagram of a traditional tiled roof structure with structural details (no text or symbols)

1. Pull the cover collar over the cover plate inlet.

2. Put the roof tiles back on.

3. Install the parabolic antenna. The maximum clamping height is 1 m (see label on the mast). A radio or DVB-T2 antenna can be installed above the parabolic antenna.

Technical Data

Type Unit		ZAS 46
Order no.		20410085
Length	mm	1200
Diameter	mm	60
Gaps between rafters	mm	520 – 850
Roof slope	°	0 – 90
Rafter frame dimensions	mm	580 – 980 x 148 x 40
Suitable for parabolic antennas		CAS 60/80/90/120, KEA 650/750/850/1000
Suitable mounting accessories		ZTB 60ro, ZTB 60sw, ZTB 61, ZTC 60, ZTC 08
Packing dimensions	mm	1280 x 265 x 175
Perm. bending moment	Nm	1350
Packing unit/weight, approx..	pc./kg	1/14,5
