BRUGSANVISNING 25-915 Biltema

Positionsbestäm med pejlkompassen

Vandtæt sejlerkikkert 7 x 50 med belyst in- ternt pejlekompas og omregningsskala (2 stk. LR936-batterier 1,5 V medfølger). Optik fyldt med nitrogen eliminerer risikoen for dug, også i hårdt vejr og regn. BAK4-prismer giver et skarpt og kontrastfuldt billede.

Gummibeklædt giver godt greb og beskytter mod stød.

• Forstørrelse: 7x
• Objektivets ∅: 50 mm
• Okularets ∅: 22 mm
• Individuel fokusering
  • Synsfelt ved 1000 m: 132 m
• Billedvinkel: 7,5°
  • Mindste afstand: 8,6 m
  • Mål: 210 x 80 x 170 mm
  • Vægt: 1,1 kg

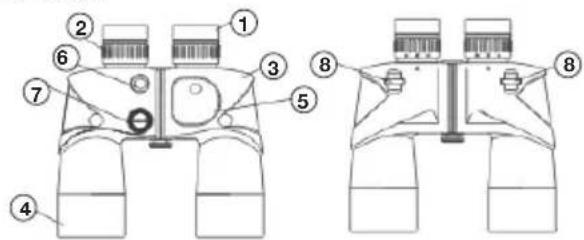

Overside

Justering af afstand mellem øjnene

Juster kikkertens okularer, så de passer med øjnenes individuelle afstand.

1. Hold kikkerten op foran øjnene.
2. Grib om kikkertens kikkertrør. Tryk de to kikkertrør sammen eller træk dem fra hinanden, indtil dit synsfelt er indenfor en enkelt cirkel.

Nulstil begge okularers korrektionsring. Kor-riger begge okularer til den skarphed, øjet kræver.

1. Dæk først venstre okular, og indstil skarpheden på et fast punkt.
2. Gentag med højre okular dækket.
3. Husk indstillingen til fremtidigt brug.

Hvis kikkerten anvendes sammen med briller, kan øjenkopperne rulles ned, så øjet kommer tættere på linsen.

Brug af kikkertens beregningsfunktioner

Kikkertens omregningsskala kræver, at man enten kender afstanden til objektet eller objektets højde.

1. Måling af afstanden til objektet

$$ \text { Afstanden } = \frac {\text { objektets højde } \times 1 0 0}{\text { skalaens måleværdi }} $$

Eksempel:

En 20 meter høj mast tangerer 1,6 på skalaen.

$$ \frac {2 0 \times 1 0 0}{1 , 6} = 1 2 5 0 \mathrm{m} $$

2. Måling af objektets højde

$$ \text { Højden } = \frac {\text { afstanden til objektet x skalaens måleværdi }}{1 0 0} $$

Eksempel:

En mast står 1250 meter borte og tangerer 1,6 på skalaen.

$$ \frac {1 2 5 0 \times 1 , 6}{1 0 0} = 2 0 \mathrm{m} $$

På det ene objektivs forkant sidder kalkulationsringen, som bruges til en hurtig udregning af afstand til eller højde på objektet. Tre skalaer svarer til afstanden, objektets højde og skalaens måleværdi.

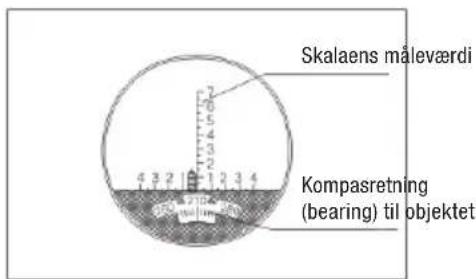

Skalaens måleværdi indstilles til markeringen på kikkerten. Derefter kan højde eller afstand afl æses afhængig af, hvilken faktor man kender. Pejlekompasset afl æses ved at holde skalaens hovedlinje parallelt over objektet, som skal pejles. Afl æs gradtallet på skalaen. I mørke aktiveres belysningen med lysknappen.

Positionsbestemmelse med pejlekompasset

Pejling af to kendte genstande, hvis kurser lægges på søkortet. Bådens position er der, hvor pejlelinjerne skærer hinanden. Største præcision opnås, hvis vinklen mellem objekterne er tæt på 90°.

Pejling af en kendt genstand

Båden skal følge samme kurs fra første pejling til den næste. Tilbagelæg så stor en afstand, at vinklen ved pejlingerne er tæt på 90°. Læg pejlingerne ind på søkortet og parallelforskyd første pejling den afstand, med bådens kurs, som er tilbagelagt mellem pejlingerne. Bådens position er der, hvor pejlelinjerne skærer hinanden.

OBS! Misvisning og deviation kan påvirke kompassets visning.

Batteriskift

Skru dækslet til batterirummet løs. Skift batteri og placer batteriets positive (+) side udad. Skru dækslet fast igen.

Undgå at kigge direkte mod solen med kikkerten. Kikkerten er helt tæt og skal ikke åbnes for rengøring eller anden vedligeholdelse. Service må kun udføres på et autoriseret værksted.

Vedligeholdelse

• Lad altid okular- og objektivdækslet sidde på kikkerten, når den ikke er i brug.
• Pust linserne rene for støv- og smuds. Hvis der skal bruges klud, skal det være med den, der følger med kikkerten eller en blød, fnugfri klud.
• Til grundigere rengøring anvendes 1–2 dråber isopropylalkohol på kluden. Kom altid først rengøringsmidlet på en klud og aldrig direkte på linsen.
• Opbevar kikkerten tört.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
