BRUGSANVISNING 25-0278 Biltema

- Før beskyttelsesplasten over kabelens löse ende.

NB! Læs nedenstående instruktioner, inden du monterer styringen. Instruktionerne indeholder vigtige informationer om montering og sikkerhed.

Følg disse instruktioner for at montere Styring 25-0278 (for montering af monteringskappe, se instruktioner for 25-0279, Monteringssæt til Styring 25-0278). Sørg for, at du har adgang til følgende komponenter inden start på monteringen:

• Passende kabel
  • Monteringssæt 25-0279
• Rat
• Kit til motortilslutning

FORBEREDELSER

Monter styring, kappe og rat inden montering af styrekabel (se instruktioner leveret sammen med monteringsklokken).

PLACERING AF STYREKABEL

Vælg, hvordan kablet skal føres med så få bøjninger som muligt.

Bøjninger på kablet skal have så stort frirum som muligt – sørg for, at det er mindst 20 cm. Skarpe bøjninger eller mange bøjninger på kablet gør, at det bliver svært at styre båden, og det medfører unødig slitage, og at kablet går i stykker for tidligt.

Monter kabelunderstøtninger med jævne mellemrum.

MONTER STYREKABEL

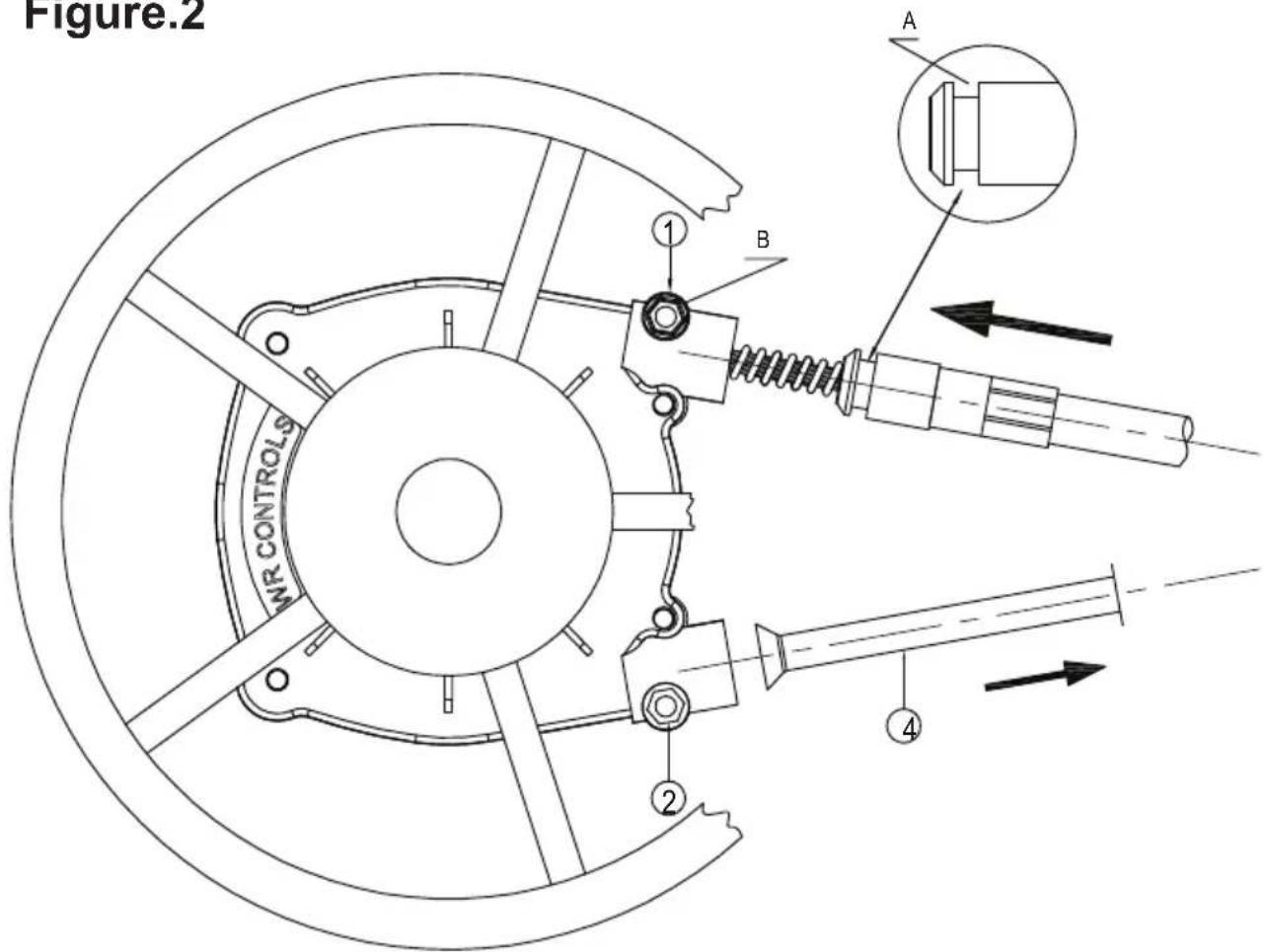

- Kontroller, hvor indgangen til styringen er placeret (fig. 2). Fjern beskyttelsesplasten, og tryk manuelt kablets spiralformede ende ind i styringen, til den kommer i berøring med det indbyggede gear, så den ikke kan trykkes længere ind. Drej nu på rattet, så hele kablet trækkes ind i styringen. Fortsæt med at dreje rattet til kablet får kontakt

med hullet (se fig. 1.

• Kontroller styresystemets montage ved at dreje rattet. Drejning med uret styrer båden mod styrbord, og drejning mod uret styrer båden mod bagbord. I hvilken retningen kablet bevæger sig og giver udslag fremgår af fig. 7.
• Når båden har været i brug i 2 timer, skal hele styresystemet kontrolleres for løse skruer, møtrikker og beslag.

FOREBYGGENDE VEDLIGEHOLDELSE

• Styresystemet skal vedligeholdes en gang hver måned, når båden har sejlet i saltvand, og hver tredje måned, når båden har sejlet i ferskvand.
• Kontroller at alle metaldele for rust.
• Kontroller kablet for at sikre, at der ikke er opstået skader.
• Kontroller for löse skruer, møtrikker og beslag.
  • Udskift alle rustangrebne dele.
• Udskift kablet om nødvendigt.
• Smør alle blotlagte dele med marinefedt.

VIGTIGT!

Læs instruktionerne omhyggeligt, og overhold dem.

Brug de medfølgende dele i henhold til instruktionerne.

Biltema er ikke ansvarlig for forkert montering eller for brug af andre dele end dem, der følger med styringen.

Figure.1

Figure.2
