BRUGSANVISNING 14-1971 Biltema
Monteringsvejledning
Der kræves følgende værktøj
- Stjerneskruetrækker
- Skruetrækker
Dele
A) Bundplade
B) Bagside x 2
C) Låg
D) Venstre dør
E) Højre dør
F) Venstre side
G) Højre side
H) Låsehåndtag
I) Låsebeslag x 2
J) Skrue 28 stk.
K) Dørbeslag x 2
L) Stiver til låg
Tryk siderne (F + G) på plads i bundpladen (A).
2

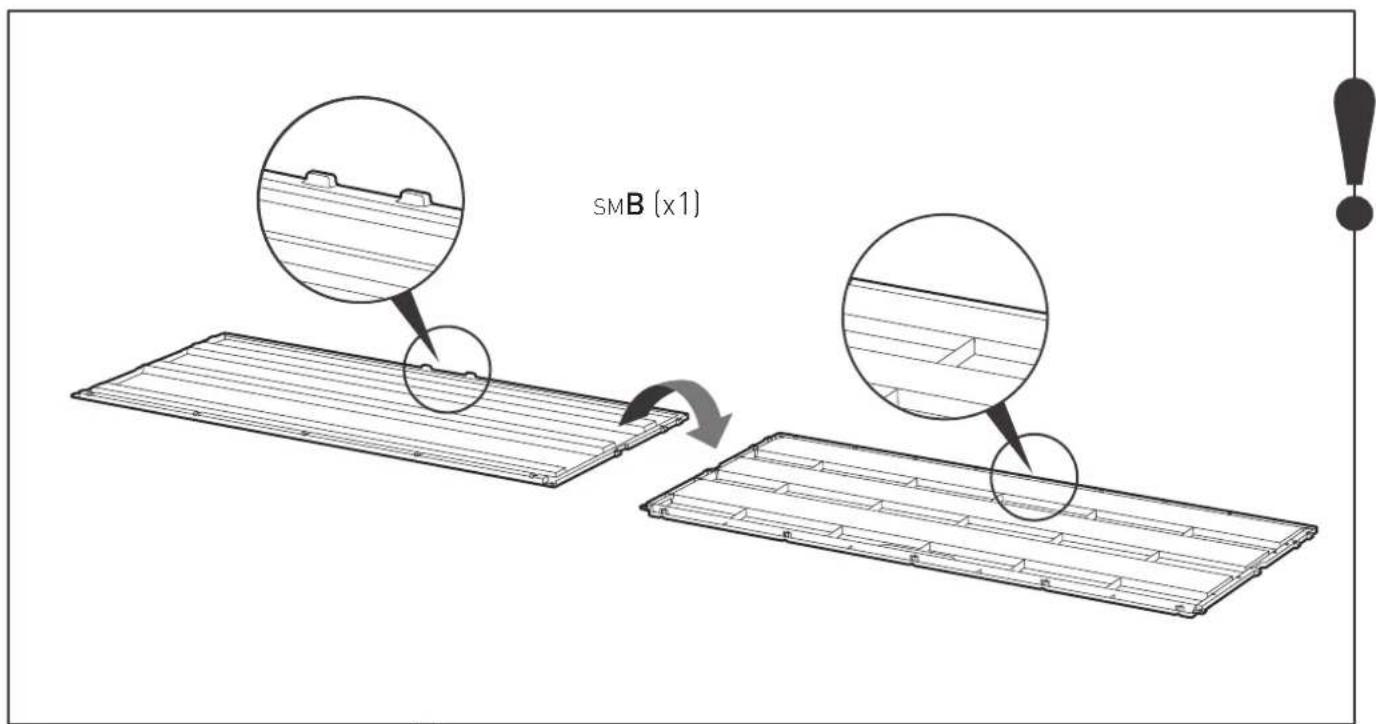

SMB (x2)
sc 18 (x5)
3
SMB (x2)
3.
Tryk hele bagsiden ned i bundpladen, indtil du hører en klik-lyd..
SMR (x1)
SMH (x1)
sc 18 (x2)
SMR + SMH (x1)
5.
Monter låget (C). Tryk det fast, indtil du hører en klik-lyd.
sc 18 (x9)
Skru låg, bund og sider fast på bagsiden af boksen (15 skruer).
Sett de to dørbeslagene (K) i dørene (dørens fremside vendt opp). Snu døren, og skru fast med 3 skruer på baksiden.
Sæt de to dørbeslag (K) ind i dørene (forsiden af døren opad). Vend døren om, og skru fast med 3 skruer på bagsiden.
SMDL(x1)
SMDR(x1)
11
ST HA(x2)
sc 18(x2)
Monter läsebeslagene (I) fra bagsiden, et i hver dør. Skru fast med én skrue pr. beslag.
12.
