NR200 NV - Palubní kamera Navitel - Bezplatný návod k obsluze

Typ produktu	Palubní kamera
Značka	Navitel
Model	NR200 NV
Rozměry	Přibližně 6,5 × 5,0 × 3,5 cm
Hmotnost	Přibližně 65 g
Napájení	5V DC přes USB nabíječku do auta
Baterie	Vestavěná dobíjecí lithium-polymerová baterie
Rozlišení videa	Full HD 1920×1080p při 30 snímcích/s
Objektiv	Širokoúhlý objektiv (přibližně 140° zorné pole)
Úložiště	MicroSD karta až do 32 GB (třída 10 nebo vyšší)
Cyklické nahrávání	Ano, automaticky přepisuje nejstarší soubory, když je karta plná
G-senzor	Vestavěný, automaticky uzamkne a chrání záznam při nárazu
Noční vidění	Vylepšeno IR LED pro záznam při slabém osvětlení
Displej	2,0palcový TFT LCD displej
GPS	Není k dispozici
Wi-Fi	Není k dispozici
Montáž	Přísavný držák na čelní sklo
Provozní teplota	-10 °C až 60 °C
Údržba	Čistěte objektiv měkkým suchým hadříkem; vyhněte se rozpouštědlům
Bezpečnostní upozornění	Nevystavujte přímému slunečnímu záření nebo extrémnímu teplu; používejte pouze schválenou nabíječku
Náhradní díly / Opravitelnost	Žádné uživatelsky opravitelné díly; pro opravy kontaktujte podporu Navitel
Obecné informace	Určeno pro montáž na palubní desku vozidla, nahrává video během jízdy

Často kladené otázky - NR200 NV Navitel

Jak nainstalovat palubní kameru Navitel NR200 NV?

Připevněte přísavný držák na čelní sklo, zapojte nabíječku do 12V zásuvky auta a vložte microSD kartu (třída 10 nebo vyšší). Nasměrujte kameru tak, aby snímala vozovku před vámi.

Jakou paměťovou kartu podporuje?

Podporuje microSD karty až do 32 GB, třída 10 nebo vyšší pro spolehlivé nahrávání. Před prvním použitím kartu naformátujte v kameře.

Jak zapnout cyklické nahrávání?

Cyklické nahrávání je ve výchozím nastavení zapnuto. V nabídce nastavení můžete nastavit délku cyklu (1/3/5 minut). Když je karta plná, nejstarší soubory se přepisují.

Co dělá G-senzor?

G-senzor detekuje náhlé nárazy nebo srážky a automaticky uzamkne aktuální video soubor, aby nedošlo k jeho přepsání během cyklického nahrávání.

Jak mohu zobrazit nahraná videa?

Videa můžete zobrazit přímo na 2palcovém displeji kamery nebo vyjmout microSD kartu a přehrát soubory na počítači pomocí čtečky karet.

Má NR200 NV noční vidění?

Ano, je vybavena IR LED pro lepší záznam při slabém osvětlení. Nejedná se však o plnohodnotné noční vidění; stále se doporučuje dostatečné osvětlení.

Jak resetovat kameru, pokud zamrzne?

Stiskněte a podržte tlačítko napájení po dobu 10 sekund, dokud se zařízení nevypne. Pokud to nepomůže, použijte kancelářskou sponku ke stisknutí resetovacího otvoru (nachází se poblíž tlačítka napájení).

Mohu používat palubní kameru během parkování?

Zařízení nemá režim parkování. Nahrává pouze při napájení přes nabíječku do auta. Pro monitorování při parkování byste potřebovali stálé napájení a přídavnou hardwarovou sadu.

Co dělat, pokud je video rozmazané?

Ujistěte se, že je objektiv čistý a ochranný kryt je odstraněn. Zkontrolujte také, zda není kamera zamlžená. Pokud je k dispozici, upravte zaostřovací kroužek.

Jak aktualizovat firmware?

Zkontrolujte webové stránky Navitel pro aktualizace firmwaru. Stáhněte soubor, zkopírujte jej do kořenového adresáře microSD karty, vložte kartu do kamery a zapněte napájení. Aktualizace by se měla spustit automaticky. Během aktualizace kameru nevypínejte.

NÁVOD K OBSLUZE NR200 NV Navitel

Děkujeme Vám za nákup produktu NAVITEL*.

NAVITEL NR200 NV je multifunkční digitální video rekordér (DVR) s vysokým rozlišením, s mnoha funkcemi a vlastnostmi, které jsou popsány v této uživatelské příručce. Před použitím zařízení si prosím pečlivě přečtěte tuto příručku a uchovejte ji pro pozdější použití.

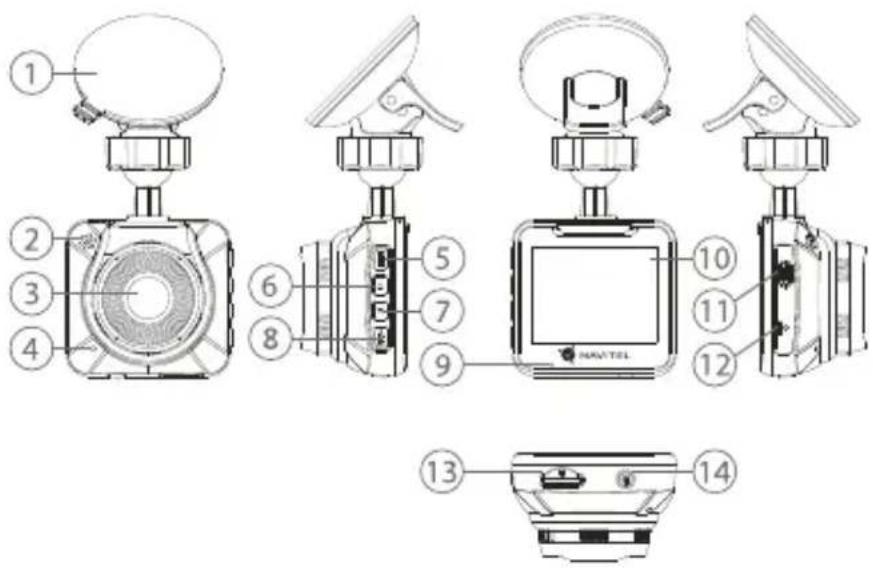

Vnější vzhled

1. Držák na čelní sklo
2. Reproduktor
3. Kamera
4. Mikrofon
5. Menu
6. Nahoru
7. Dolů
8. OK
9. Indikátor stavu baterie a nahrávání
10. Displej
11. Port mini-USB
12. Reset
13. Slot microSD
14. Zapnutí / Vypnutí

cz Specifikace

Čip MSTAR MSC8336
Displej 2", 480×240, TN
Kamera GC2063 (night vision)
Formát záznamu videa MOV
Rozlišení videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlišení obrazu 1920×1080
Úhel záběru 120°
Typ objektivu 4-vrstvá skleněná čočka
Úložiště MicroSD karta
Kapacita microSD karty Max. 64 GB

USB mini-USB
Baterie 180 mA·h
Napájení USB 2.0, 5 V,	1.5 A
Frekvence 50/60 Hz
Mikrofon / reproduktor Ano
Jazyk	angličtina, čeština, čínština tradiční, čínština zjednodušená, francouzština, italština, japonština, korejština, lotyština, němčina, polština, portugalština, rumunština, ruština, slovenština, španělština, ukrajinština

Poznámka: specifikace se může změnit v případě novější verze zařízení.

Instalace

1. Vložte microSD kartu do zařízení. Použijte vysokorychlostní SD kartu (třída 10 či výše); kapacita by měla být v rozmezí 8-64 GB.

• Nemanipulujte s SD kartou během používání kamery.
- Abyste předešli chybám v datových úlohách, prosím naformátujte kartu microSD uvnitř kamery. Pro formátování SD karty vyberte v Menu možnost Formátovat SD kartu a potvrdte.

1. Připevněte držák se zařízením na čelní sklo.
2. Připojte adaptér do zásuvky zapalovače.
3. Připojte mini-USB konec adaptéru k zařízení.
4. Nastavte pozici kamery.
5. Zapněte napájení; zkontrolujte, zda je zařízení správně nainstalováno. Pokud je zařízení nainstalováno správně, rozsvítí se červená kontrolka; zařízení se spustí a začne nahrávat (blikající modrá kontrolka).

Opatření

• Používejte originální adaptér určený tomuto zařízení. Použití jiného adaptéru může mít negativní vliv na baterii zařízení. Používejte pouze příslušenství schválené výrobcem.
• Přípustná teplota okolního prostředí v provozním režimu: 0 až +35 °C. Skladovací teplota: +5 až +45 °C. Relativní vlhkost: 5% až 90% bez kondenzace (25 °C).
• Udržujte zařízení mimo dosah ohně, zabráníte tak výbuchu či požáru.
• Nevystavujte přístroj fyzickým nárazům.
• Zabraňte kontaktu zařízení se zdroji elektromagnetického záření.
• Udržujte objektiv v čistotě. Nepoužívejte k čištění zařízení chemikálie ani čistící prostředky; vždy před čištěním zařízení vypněte.
• Důsledně dodržujte vnitrostátní právní předpisy. Zařízení nesmí být použito pro nezákonné účely.
• Nerozebírejte ani sami neopravujte zařízení. V případě poruchy zařízení se obratte na servisní středisko.

cz Tlačítka

Tlačitko Funkce
Zapnutí / Vypnutí	Kráte stiskněte pro podržte k zapnutí zařizení.Stiskněte a po dobu 3 sekund podržte k vypnutí zařizení.V režimu Záznam (STBY) stiskněte propřepínání mezi režimy Záznam, Snímek, Video a Fotky.V režimu Záznam (REC) stiskněte pro uzamknutí souboru (zamknuté soubory nemohou být smazány ani přepsány).V režimu Menu stiskněte pro ukončení jakéhokoliv menu nebo seznamu funkcí.
Menu	Stiskněte pro vstup do Menu.V režimu Menu stiskněte pro výběr dalšího menu.
Nahoru / Dolů	V Video / Fotky stiskněte pro výběr následující / předchozí souboru.V Menu stiskněte pro výběr následující / předchozí položky v menu.
OK	V režimu Záznam (STBY) stiskněte pro začátek nahrávání; stiskněte tlačitko znovu pro ukončení nahrávání.V režimu Snímek stiskněte pro pořizení snímku.V režimu Video stiskněte pro výběr souboru nebo pro pozastavení a znovu spuštění videa.V režimu Fotky stiskněte pro výběr souboru.V režimu Menu stiskněte pro výběr položky v menu.
Reset Pokud zařizení neodpovídá, stiskněte tlačitko reset pro resetování zařizení.

Poznámka: vestavěná baterie je určena pouze pro nouzové záznamy v režimu parkování a pro správné vypnutí zařízení po odpojení napájení; pro plný provoz v jakémkoliv režimu je nutné konstantní připojení k napájení.

NAVITEL s.r.o. tímto prohlašuje, že zařízení NAVITEL NR200 NV je kompatibilní se směrnici EMC 2014/30/EU.

Úplné znění Prohlášení o shodě je k dispozici na následující internetové adrese:

www.navitel.cz/cz/declaration_of_conformity/nr200nv

Funkce zařízení

Formátování SD karty	Formátování karty microSD v autokameře jenezbytné pro správnou funkci zařízení. Před použitím karty microSD nebo v případě chyby dat zformátujte kartu microSD. Pro formátování vyberte v Menu možnost “Formátovat SD kartu” a potvrděte ji.
Záznam	Po připojení zařízení k externímu zdroji napájení, zařízení automaticky zahájí nahrávání (blikající modrá kontrolka). Stisknutím tlačítka OK nahrávání zastavíte (modrá kontrolka se ustálí). Opětovným stisknutím tlačítka OK můžete nahrát další videozáznam. Každý záznam se automaticky uloží.
Snímek	Pokud je zařízení v režimu Záznam (STBY), stiskněte tlačítko Zapnutí / Vypnutí pro přechod do režimu Snímek, stisknutím lačítka OK pořídíte snímek, který se automaticky uloží.
Video	Pokud je zařízení v režimu Záznam (STBY), stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Video, pomocí tlačítek Nahoru / Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory. Při přehrávání souboru stiskněte tlačítko OK pro pauzu / konec pauzy; tlačítka Nahoru / Dolů prorychlý posun vpřed / vzad.
Fotky	Pokud je zařízení v režimu Snímek, stiskněte dvakrát tlačítko Zapnutí / Vypnutí pro přechod do režimu Fotky, pomocí tlačítek Nahoru a Dolů procházíte soubory, stisknutím tlačítka OK přehráváte soubory.
Audio záznam Nahrávání videa se zvukem nebo beze zvuku.
Ochrana souboru	V režimu Záznam (REC) stiskněte tlačítko Zapnutí / Vypnutí k zamknutí souboru. V režimu Video / Fotky vyberte soubor, který chcete uzamknout. Stiskněte tlačítko Menu, možnost Uzamknout a vyberte budto Uzamknout aktuální anebo Uzamknout vše. Zamknuté soubory nemohou být smazány ani přepsány. Pro odemknutí souboru vyberte možnost Odemknout aktuální / Odemknout vše.

6 | UŽIVATELSKÁ PŘÍRUČKA

NAVITEL

CZ

Záznam do smyčky	Tato funkce umožňuje uložit video jako sadu souborů v takové délce, jakou jste si určili v menu možností. Pokud je na paměťové kartě nedostatek místa, nechráněné soubory budou přepsány v pořadí, v jakém byly vytvořeny.
G-sensor Při nárazu	vozidla zařízení automaticky uzamkne a uloží aktuální video.
Parkovací režim	V případě, že je zařízení v pohotovostním režimu a zaregistruje vibrace, automaticky začne nahrávat videozáznam. Pokud se nic nestane déle než 10 sekund, zařízení se opět přepne do pohotovostního režimu.
Vodoznak Tato funkce přídá vodoznak data nebo loga zařízení do záznamu.
Napájení baterie	Červená kontrolka se rozsvítí, pokud je přístroj připojen k externímu zdroji napájení; čím více bude červená kontrolka tmavnout, tím více je baterie nabita; pokud je baterie zařízení plně nabitá, kontrolka zhasne.
Spořič obrazovky	Zařízení automaticky vypne displej kvůli snížení spotřeby energie; časový interval lze nastavit v menu spoříče obrazovky.

Einleitung

Čip MSTAR MSC8336
Displej 2", 480×240, TN
Kamera GC2063 (night vision)
Formát záznamu videa MOV
Rozlíšenie videa 1920×1080, 30 fps
Formát obrazu JPG
Rozlíšenie obrazu 1920×1080
Uhol záberu 120°
Typ objektívu 4-vrstvová sklenená šošovka
Úložisko microSD karta
Frekvencia 50/60 Hz

Kapacita microSD karty Max. 64 GB
USB mini-USB
Batéria 180 mA·h
Napájanie USB 2.0, 5 V, 1.5 A
Mikrofón / reproduktor Áno
Jazyk	angličtina, čeština, čínština tradičná, čínština zjednodušená, francúzština, taliančina, japončina, kórejčina, lotyština, nemčina, polština, portugalčina, rumunčina, ruština, slovenčina, španielčina, ukrajinčina
