MAX-STREAM MR9000 - Směrovač LINKSYS - Bezplatný návod k obsluze

Typ produktu	Směrovač Wi-Fi 5 Mesh triband AC3000
Model	MR9000
Rádiové frekvence	2,4 GHz a 5 GHz (x2)
Počet antén	4 nastavitelné externí antény
Porty	1x USB 3.0 (budoucí rozšíření), 4x modrý Gigabit Ethernet (10/100/1000), 1x žlutý Gigabitový internetový port, 1x napájecí port
Tlačítka	Zapnutí/vypnutí, Reset (Obnovení), WPS
Indikátory	Horní panel: vícebarevná kontrolka (napájení/stav). Zadní panel: USB, Ethernet (1-4), Internet
Bezpečnostní funkce	WPA2-Personal, šifrování až 128 bitů
Rozměry (bez antén)	213,7 mm x 161,8 mm x 54,8 mm
Hmotnost	593 g
Napájení	12 V, 2A
Provozní teplota	0 až 40 °C
Skladovací teplota	-20 až 60 °C
Vlhkost (provoz)	10 % až 80 % RV bez kondenzace
Vlhkost (skladování)	5 % až 90 % RV bez kondenzace
Požadavky na konfiguraci	Aplikace Linksys (iOS 9.0+ / Android 4.1+) a účet Linksys Smart Wi-Fi
Hlavní funkce	Wi-Fi mesh síť, rodičovská kontrola, prioritizace zařízení (až 3), hostitelský přístup, test rychlosti, WPS, správa přes aplikaci
Údržba a čištění	Používejte suchý měkký hadřík. Nepoužívejte abrazivní nebo tekuté prostředky.
Náhradní díly a opravitelnost	Neaplikovatelné. Žádné uživatelem vyměnitelné díly. Pro opravy kontaktujte podporu Linksys.
Obecné informace	Záruka a shoda na Linksys.com/support/MR9000. Ochranná známka © Belkin International, Inc.

Často kladené otázky - MAX-STREAM MR9000 LINKSYS

Jak nakonfigurovat směrovač Linksys MR9000?

Stáhněte si aplikaci Linksys z App Store nebo Google Play. Připojte směrovač k modemu přes žlutý internetový port a zapněte jej. Postupujte podle pokynů v aplikaci pro vytvoření účtu a přizpůsobení Wi-Fi sítě.

Jak resetovat směrovač do továrního nastavení?

Ujistěte se, že je směrovač zapnutý. Stiskněte a podržte tlačítko Reset na zadní straně, dokud horní kontrolka nezačne blikat červeně, pak zhasne a stane se jasně červenou. Poté tlačítko uvolněte. Pozor: tím smažete všechna nastavení.

Co znamená světelná kontrolka nahoře?

Kontrolka indikuje stav: Pevně modrá = připojeno k internetu; Pevně fialová = připraveno ke konfiguraci; Pevně červená = žádné internetové připojení; Blikající červená = není připojeno k modemu. Všechny kódy naleznete v příručce.

Jak připojit zařízení přes WPS?

V aplikaci Linksys přejděte do Nastavení Wi-Fi a aktivujte WPS. Stiskněte tlačítko WPS na směrovači (levá strana) a poté do 2 minut stiskněte tlačítko WPS na vašem zařízení. Připojení se naváže automaticky.

Jak nakonfigurovat rodičovskou kontrolu?

V aplikaci Linksys přejděte do Rodičovská kontrola. Můžete pozastavit přístup k internetu pro určitá zařízení nebo blokovat konkrétní webové stránky. Přiřaďte profily podle zařízení a spravujte časové úseky.

Mohu tento směrovač použít jako sekundární uzel v mesh systému?

Ano. MR9000 lze nakonfigurovat jako podřízený uzel v síti Linksys Velop. Připojte jej bezdrátově nebo přes Ethernet k hlavnímu uzlu. Postupujte podle pokynů v aplikaci pro jeho přidání do systému.

Jak otestovat rychlost mého internetového připojení?

Otevřete aplikaci Linksys, přejděte na Dashboard a klepněte na Test rychlosti. Nástroj měří rychlost stahování a odesílání. Tyto výsledky použijte k prioritizaci zařízení.

Jak vytvořit hostitelskou síť?

V aplikaci Linksys přejděte do Hostitelský přístup a aktivujte jej. Můžete nastavit heslo a odeslat ho e-mailem nebo SMS. Hosté budou mít přístup k internetu, ale ne k vašim místním zařízením.

Co dělat, když po konfiguraci ztratím připojení k internetu?

Zkontrolujte, zda je ethernetový kabel mezi směrovačem a modemem správně zapojený. Restartujte modem a směrovač. V aplikaci zkontrolujte stav směrovače (modrá kontrolka = OK, červená = problém). V případě potřeby kontaktujte svého poskytovatele internetu.

Jak změnit heslo mé Wi-Fi sítě?

V aplikaci Linksys přejděte do Nastavení Wi-Fi. Můžete změnit název (SSID) a heslo. Potvrďte pro uplatnění změn. Všechna zařízení se budou muset znovu připojit s novým heslem.

NÁVOD K OBSLUZE MAX-STREAM MR9000 LINKSYS

Směrovač Mesh WiFi 5

AC3000

Obsah

Přehled produktu 3

Přední a horní část 3

Zadní strana 5

Strana 7

Nápověda 8

Kde získáte další pomoc 8

Nastavení 9

Co budete potřebovat 9

Nastavení celého domácího Wi-Fi systému Linksys 13

Přihlaste se do aplikace Linksys 13

Panel 14

Zařízení 15

Zobrazení nebo změna detailů zařízení 16

Nastavení Wi-Fi 17

Pokročilá nastavení 18

Připojte zařízení pomocí WPS 19

Přístup s právy hosta ____ 20

Rychlostní test 21

Rodičovská kontrola 22

Priorita zařízení 23

Oznámení 24

Správa routeru 25

Pokročilá nastavení 27

Nastavení internetu 27

Nastavení portů 28

Filtry MAC pro Wi-Fi 29

Můj účet 30

Zpětná vazba 31

Nápověda 32

Přímé připojení ke směrovači 33

Heslo směrovače 34

Jak obnovit tovární nastavení směrovače. 35

Technické údaje 36

Linksys MR9000 36

Prostředí 36

Přehled produktu

Přední a horní část

Indikátor na horní straně routeru poskytuje informace o činnosti routeru.

Běžný provoz

Popis indikátoru Stav
Modrá (blikající)	SpouštěníPočkejte, až se směrovač uvede do chodu.
Fialová	Uzel je připraven ke konfiguraciSpustte aplikaci Linksys a dokončete nastavení.
Fialová (bliká)	Probíhá konfiguracePostupujte podle pokynů v aplikaci.
Modrá	Připojení k internetuSměrovač je připojen, vše je v pořádku.
Červená	Připojení k internetu není k dispoziciUzel není připojen. Ověřte si u svého poskytovatele připojení, zda u něj nedošlo k přerušení služby.
Červená (bliká)	Není připojen k modemu.Ujistěte se, zda je váš směrovač dobře připojen k modemu.

WPS

Modrá (blikající) Zahájeno párování

Žlutá (blikající) Párování bylo neúspěšné

Modrá Párování bylo úspěšné

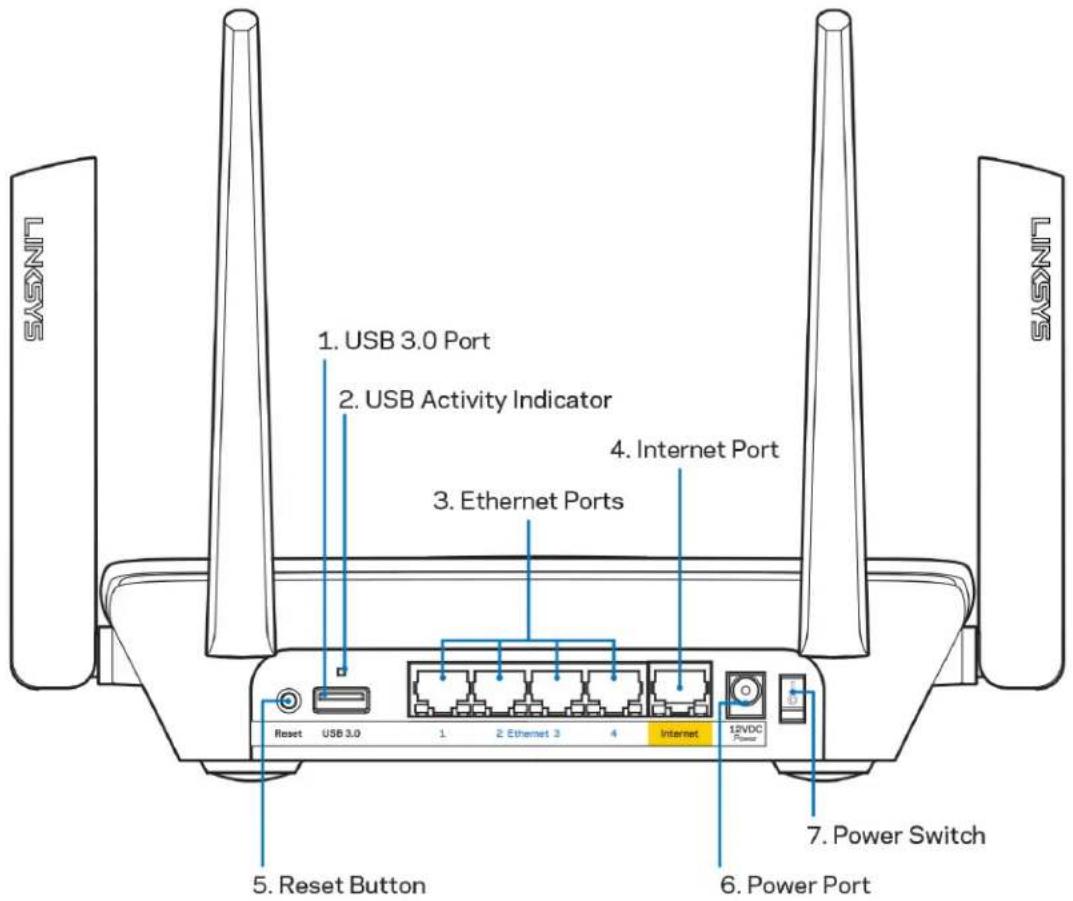

Zadní strana

1. USB 3.0 Port 2. USB Activity Indicator 3. Ethernet Ports 4. Internet Port 5. Reset Button 6. Power Port 7. Power Switch

Port USB 3.0 (1) - připojte a sdílejte jednotky USB ve své síti nebo na internetu.

Poznámka - tento port je určen pro budoucí funkce a po zpřístupnění může vyžadovat aktualizaci firmwaru.

Indikátor činnosti USB (2) – indikátory značí přenos dat do externího zařízení či opačným směrem.

Ethernetové porty (3) - ethernetové (sítové) kabely připojte k těmto modrým gigabitovým portům (10/100/1000) a ke kabelovým zařízením v síti.

Poznámka - nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie.

Internetový port (4) – ethernetový kabel připojte ke žlutému gigabitovému (10/100/1000) portu a k modemu širokopásmového kabelového internetu/DSL nebo modemu optického internetového připojení. Pokud používáte směrovač jako podřízený uzel v systému mesh Wi-Fi, můžete použít tento port k vytvoření kabelového připojení k jinému uzlu.

Poznámka - nejlepšího výkonu dosáhnete, pokud do ethernetových portů zapojíte kabely CAT5e nebo vyšší kategorie.

Tlačítko reset (5) – potřebujete-li obnovit tovární nastavení směrovače, stiskněte a podržte toto tlačítko, dokud kontrolka na horní straně směrovače nezabliká červeně. Neuvolňujte tlačítko, dokud indikátor zcela nezhasne a pak nezačne svítit jasně červeně.

Port napájení (6) - připojte dodaný napájecí adaptér.

Vypínač (7) - stisknutím | (zap.) zapnete router.

Strana

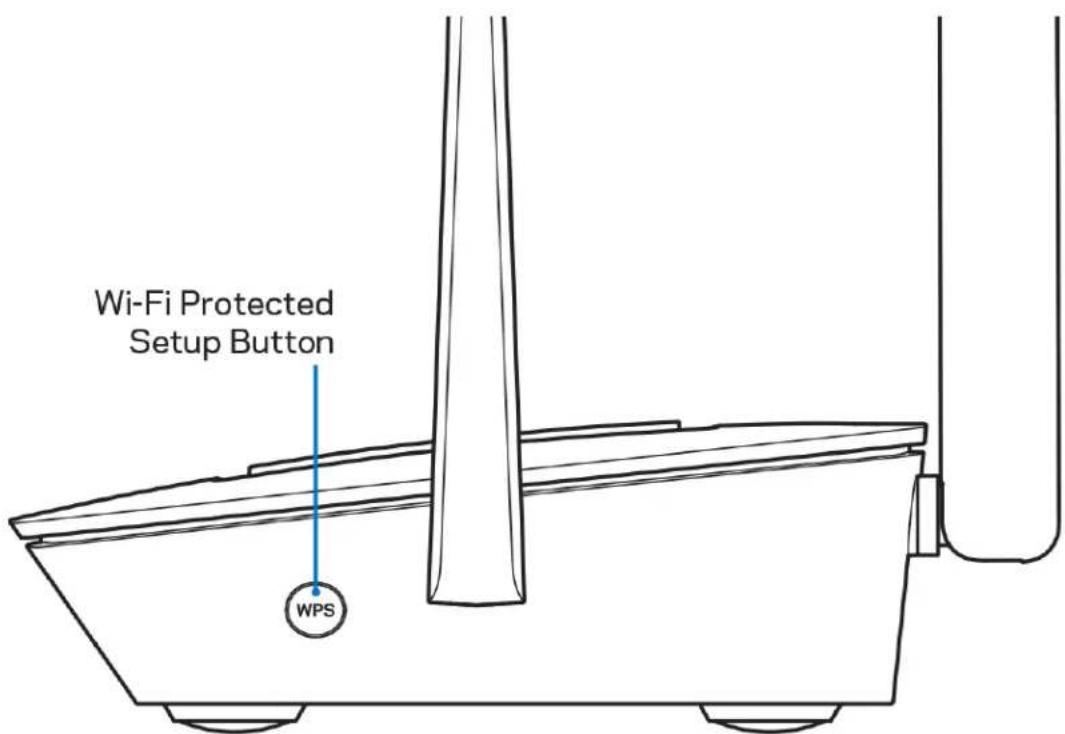

Tlačitko Wi-Fi Protected Setup™ - stisknutím připojíte síťová zařízení s aktivním WPS.

Nápověda

Kde získáte další pomoc

• Linksys.com/support/MR9000
• Nápověda k aplikaci Linksys (spustte aplikaci a klikněte na Nápověda v hlavním navigačním menu).

Poznámka - licence a informace pro software třetích stran použitý v tomto produktu jsou k dispozici na stránce http://support.linksys.com/en-us/license. V případě dotazů a žádostí o zdrojový kód pod licencí GPL se obraťte na http://support.linksys.com/en-us/gplcodecenter.

Nastavení

DÜLEŽITÉ - váš MR9000 lze nastavit jako primární uzel nebo podřízený uzel v celém systému domácí mesh Wi-Fi. Primární uzel musí být připojen ethernetovým kabelem k modemu nebo modemu se směrovačem. Sekundární uzly mohou být připojeny bezdrátově nebo ethernotovými kabely.

Pokud přidáváte směrovač do stávajícího domácího systému mesh WiFi Velop, zresetujte všechny uzly do výrobního nastavení a znovu je přidejte až po nastavení a zprovoznění MR9000.

Stáhněte si aplikaci Linksys. Tuto aplikaci potřebujete k nastavení směrovače.

Přejděte do obchodu s aplikacemi pro své zařízení a hledejte Linksys.

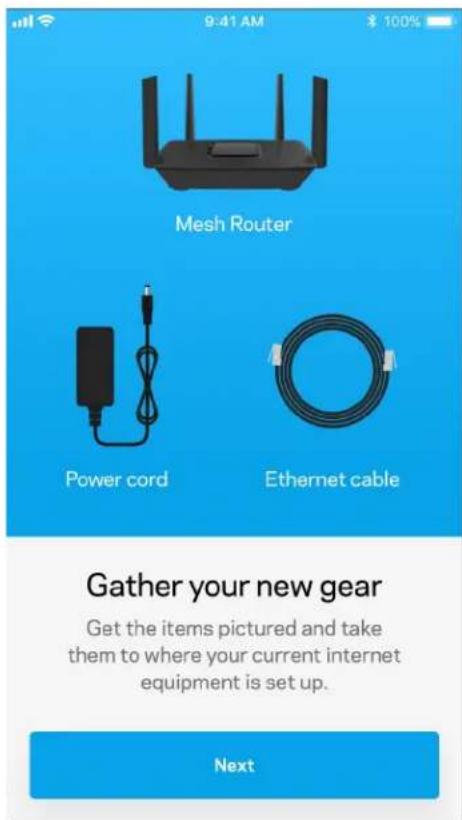

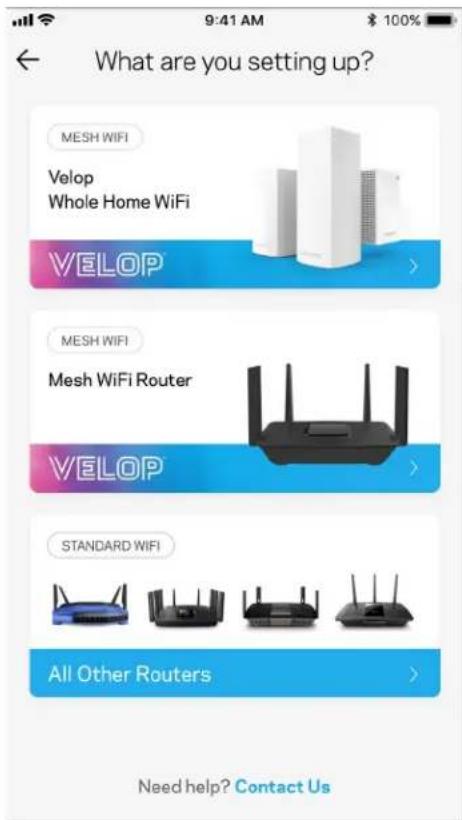

Co budete potřebovat

Nainstalujte aplikaci, otevřete ji a postupujte podle pokynů.

Poznámka: Aplikace funguje v operačním systému iOS 9,0 a novějším a Android 4.1 a novějším.

Při nastavení vytvoříte účet Linksys Smart Wi-Fi, abyste mohli aplikaci používat k zobrazení nebo změně nastavení systému směrovače z libovolného místa, na kterém se můžete připojit k internetu.

Mezi řadu věcí, které můžete provádět s Linksys Smart Wi-Fi patří:

• Změna názvu a hesla Wi-Fi
• Nastavení přístupu hosta
- Připojení zařízení k Wi-Fi pomocí WPS
- Blokování přístupu k internetu rodičovskou kontrolou
• Testování rychlosti připojení k internetu

Poznámka - pošleme vám ověřovací e-mail. Když jste připojeni ke své domácí síti, klepněte na odkaz v e-mailu, abyste směrovač propojili se svým účtem.

Kromě připojení napájecího a ethernetového kabelu se o vše postará proces nastavení založený na aplikaci. Po připojení použijte aplikaci k přizpůsobení své bezdrátové sítě a přidělte název a heslo. Směrovač a podřízené uzly můžete pojmenovat také podle účelu nebo umístění, takže je můžete identifikovat v případech, kdy vyžadují pozornost.

Máte-li v plánu přidat další podřízené uzly, a vytvořit tak celý systém domácí mesh WiFi, můžete tyto uzly přidat kdekoliv v rámci dosahu již fungujícího uzlu. Pouze nadřazený uzel musí být připojen k modemu nebo modemu-směrovači kabelem. Nemusíte si dělat starosti, aplikace vám s umístěním uzlů pomůže.

Tuto stránku si vytiskněte a zaznamenejte si nastavení bezdrátové sítě a účtu do tabulky jako referenci. Uložte si poznámky na bezpečné místo.

Název bezdrátové sítě Wi-Fi
Heslo Wi-Fi
Heslo routeru
Přístupové jméno pro hosty
Přístupové heslo pro hosty
Přihlašovací e-mailová adresa do aplikace Linksys
Přihlašovací heslo do aplikace Linksys

Svou přihlašovací e-mailovou adresu a heslo do aplikace Linksys můžete použít rovněž k přihlášení na stránkách LinksysSmartWiFi.com. Zde můžete sledovat nebo spravovat svou Wi-Fi prostřednictvím webového prohlížeče.

Nastavení celého domácího Wi-Fi systému Linksys

S použitím aplikace Linksys můžete sledovat nebo měnit nastavení systému Wi-Fi včetně zabezpečení a rodičovské kontroly. Nastavení můžete provádět z libovolného místa na světě, kde budete mít k dispozici připojení k Internetu. Přístup do svého systému máte také přímo ze své domácí sítě, a to i tehdy, když připojení k internetu není k dispozici.

Přihlaste se do aplikace Linksys

1. Otevřete aplikaci Linksys.

1. Zadejte e-mailovou adresu, kterou jste použili při vytváření svého účtu.
2. Zadejte své heslo k účtu.
3. Klepněte na Log in (Přihlásit se).

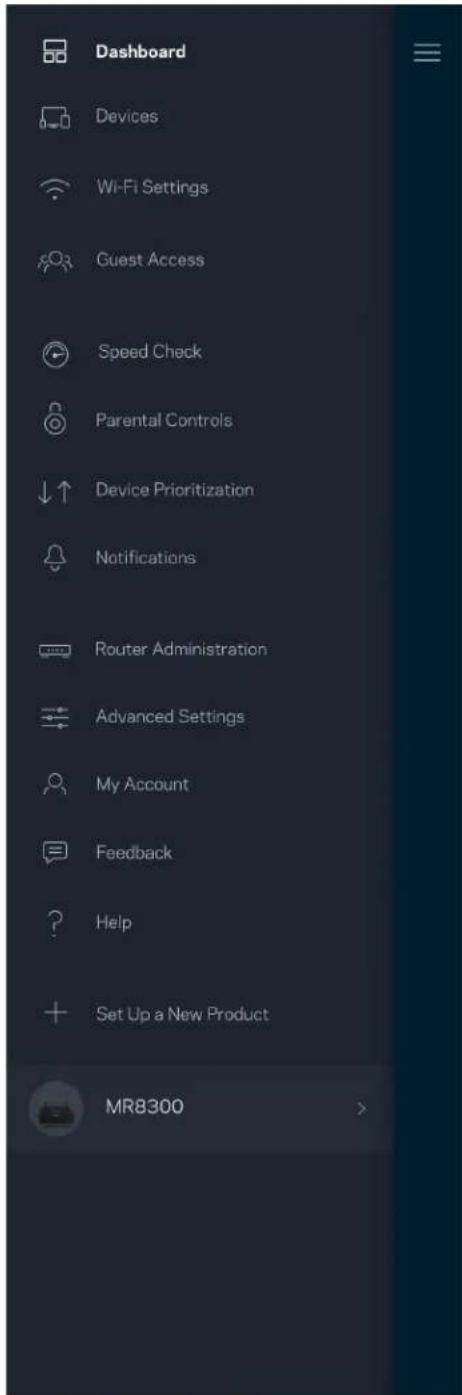

Panel

Panel je snímkem vašeho Wi-Fi. Podívejte se, kolik zařízení je připojeno k vašemu systému.

Prostřednictvím Panelu můžete sdílet heslo k Wi-Fi a aktivovat přístup pro hosty. Panel také ukazuje, zda má nějaké zařízení rodičovskou kontrolu nebo zda bylo upřednostněno pro bezdrátový přístup Wi-Fi.

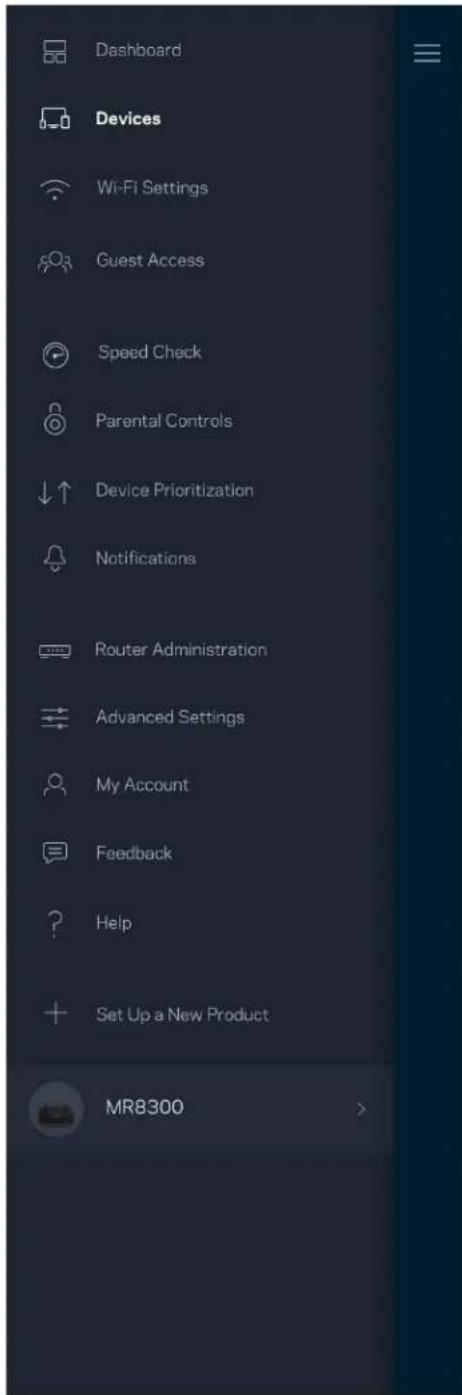

Můžete zobrazit a změnit detaily pro všechna zařízení připojená k vaší bezdrátové síti Wi-Fi. Můžete sledovat zařízení v hlavní síti i v síti pro hosty, a zobrazit informace o každém zařízení.

Zobrazení nebo změna detailů zařízení

Na obrazovce Devices (zařízení) můžete upravit názvy zařízení a změnit ikony zařízení. Můžete také nastavit prioritu zařízení, rodičovskou kontrolu a detaily bezdrátové sítě Wi-Fi. Klepnutím na zařízení zobrazíte detaily.

Mikah's Laptop Change Icon Mikah's Laptop MyHomoWiFi Office Node Device Prioritization On Parental Controls Off Wi-Fi IP Address 192.168 1.169 Reserve DHCP MAC Address 70:48:0F.83.EB.1 IPv6 fe8D:0000:0000:0 0000:4425:48f0:5bc8.5c93 Wired IP Address 192.168 1.169 Reserve DHCP MAC Address 70:48:0F.83.EB.1 IPv6 fe8D:0000:0000:0 0000:4425:48f0:5bc8.5c93

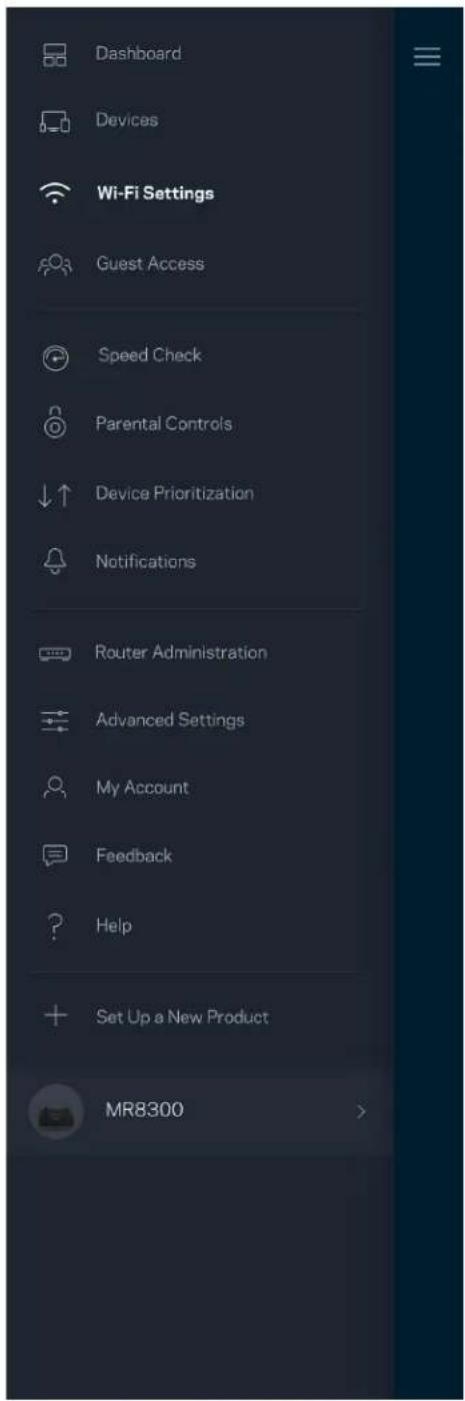

Nastavení Wi-Fi

Můžete zobrazit nebo změnit název a heslo bezdrátové sítě a připojit zařízení pomocí Wi-Fi Protected Setup™.

Pokročilí uživatelé mohou změnit výchozí typ zabezpečení a režim Wi-Fi. Tato nastavení neměňte, pokud nemáte skutečně zkušenost se sitěmi Wi-Fi. Vyhledavač kanálů (Channel Finder) vyhledá nejfrekventovanější kanály Wi-Fi ve vaší oblasti, abyste od svého systému získali nejlepší výkon. Pokud má váš systém více uzlů, vyhledávač kanálů najde nejlepší kanál pro každý uzel.

Připojte zařízení pomocí WPS

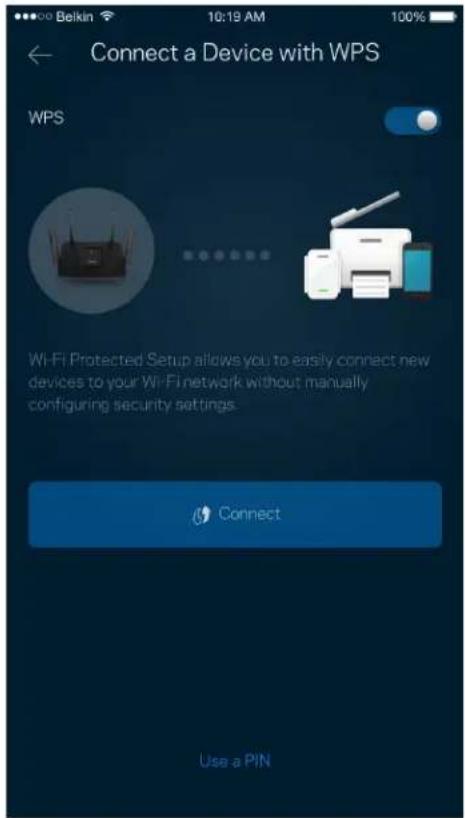

Wi-Fi Protected Setup umožňuje snadno připojit bezdrátová zařízení k vaší bezdrátové síti, aniž byste museli ručně zadávat bezpečnostní nastavení.

Přístup s právy hosta

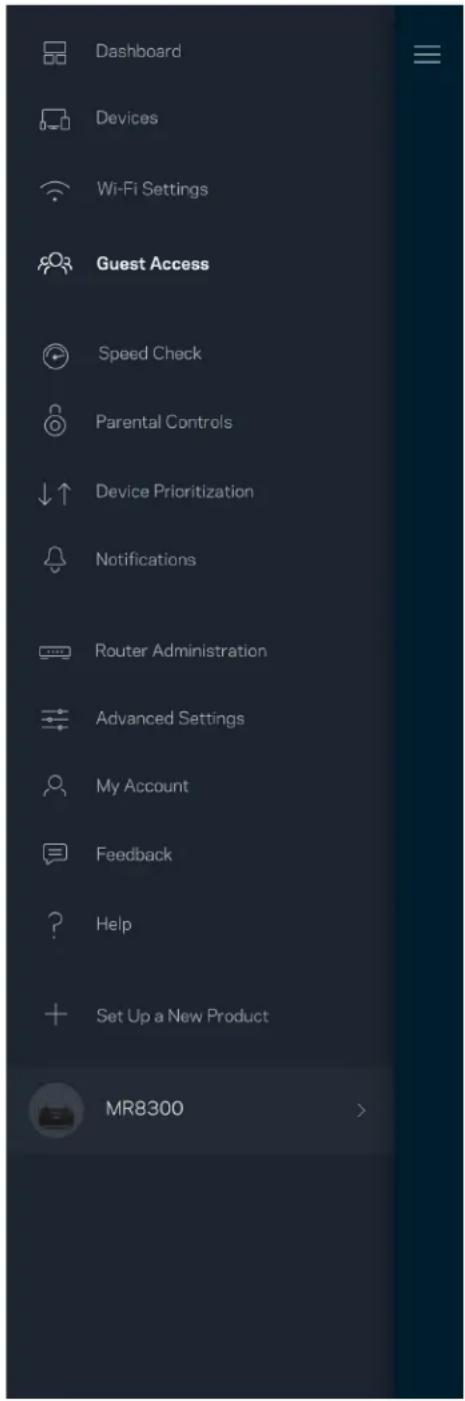

Použijte přístup s právy hosta, chcete-li hostům zpřístupnit internet a zároveň omezit přístup k jiným zdrojům připojeným k vaší bezdrátové síti. Heslo lze odeslat textovou zprávou nebo e-mailem.

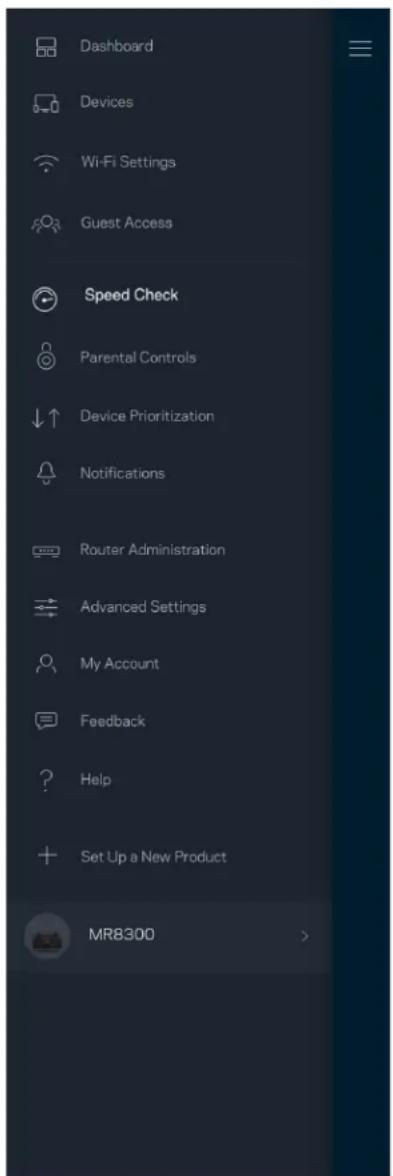

Spustte test rychlosti a ověřte si, zda vaše rychlosti odpovídají tomu, za co platíte. Test rychlosti také pomáhá při stanovení priority zařízení, protože výsledky určují, jak je bezdrátové připojení rozdělováno mezi upřednostněná zařízení.

• Rychlost stahování je rychlost, kterou je obsah internetu prěnášen do vašeho směrovače.
  • Rychlost nahrávání je rychlost, kterou můžete obsah odeslat do internetu.

Poznámka - rychlost internetového připojení ovlivňují různé faktory, včetně typu účtu ISP, místního i celosvětového internetového provozu a počtu zařízení v domácnosti, která sdílejí připojení k internetu.

Rodičovská kontrola

Rodičovská kontrola umožňuje kontrolovat, kdy jsou vaše děti online a co tam dělají. Můžete pozastavit internet pro konkrétní zařízení nebo zablokovat určité webové stránky.

Můžete vybrat až tři zařízení, která budou mít přednost při připojení k internetu. Tato zařízení, ať připojená kabelem nebo bezdrátově, budou mít vždy nejlepší přístup, když jsou připojena. Směrovač provede test rychlosti a stanoví, jak nejlépe rozdělit Wi-Fi podle priority zařízení. Ostatní zařízení budou sdílet zbývající kapacitu. Upřednostňovaná zařízení se zobrazují na panelu.

Máte-li více než jeden uzel, může vás aplikace upozornit, když jsou sekundární uzly ve vašem systému offline. Sekundární uzly jsou všechny, které nejsou k vašemu modemu připojeny kabelem. Aby vás aplikace mohla upozornit, musíte zapnout upozornění ve svém mobilním zařízení,

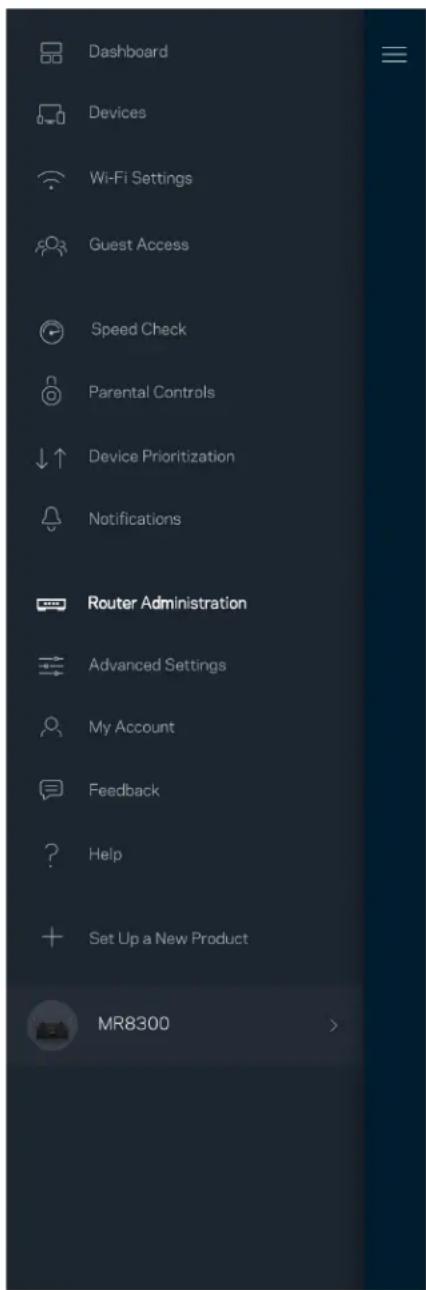

Na obrazovce správy směrovače můžete změnit heslo a nápovědu k heslu. Také můžete kontrolovat různé identifikátory (číslo modelu, sériové číslo a detaily IP) svého směrovače.

Můžete udělit souhlas, že chcete automaticky hlásit pády společnosti Linksys a přispívat k vylepšování zkušenosti s Wi-Fi. Konkrétní problémy také můžete ručně nahlásit společnosti Linksys.

Následující informace budou odeslány s vaším popisem problému:

• Verze aplikace	• Typ přihlášení ( cloud: zobrazení související e-mailové adresy, lokálně: zobrazení „správce směrovače“)
• Model zařízení	• Typ připojení WAN (zobrazení Wi-Fi nebo ethernet)
• Verze OS zařízení	• Čas: datum (měsíc/den/rok, čas, časové pásmo)

Pokročilá nastavení

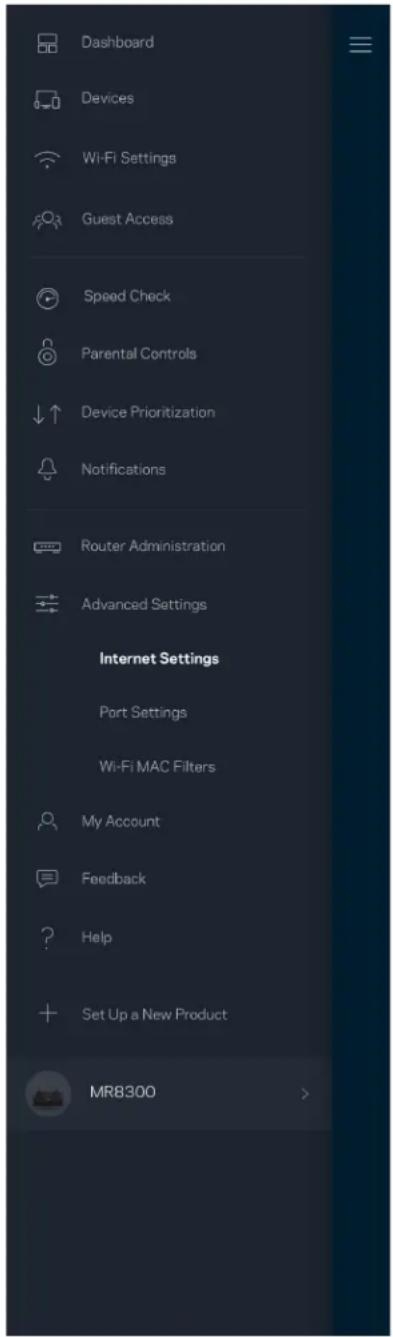

Nastavení internetu

Můžete zvolit, jak se váš směrovač připojí k internetu. Výchozí nastavení je Automatická konfigurace - DHCP. Ostatní typy připojení závisejí na vašem poskytovateli připojení k internetu nebo na tom, jak plánujete používat směrovač. Pokročilí uživatelé mohou používat další nastavení ke klonování adres MAC a k nastavení maximální jednotky prénosu (MTU).

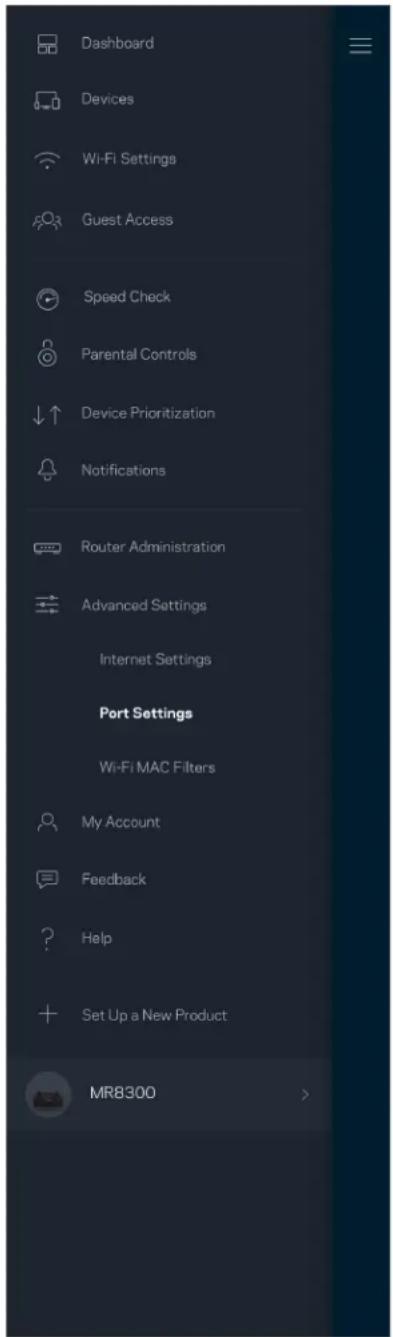

Předávání portů – pro jeden port, více portů nebo rozsah portů odešle příchozí data na konkrétní port nebo porty ke konkrétnímu zařízení nebo portu ve vaší síti Wi-Fi. V případě aktivace rozsahu portů hledá směrovač v odchozích datech konkrétní čísla portů. Směrovač si pamatuje adresy IP zařízení, která požadují data, takže když se požadovaná data vrátí, jsou přesměrována zpět na správné zařízení.

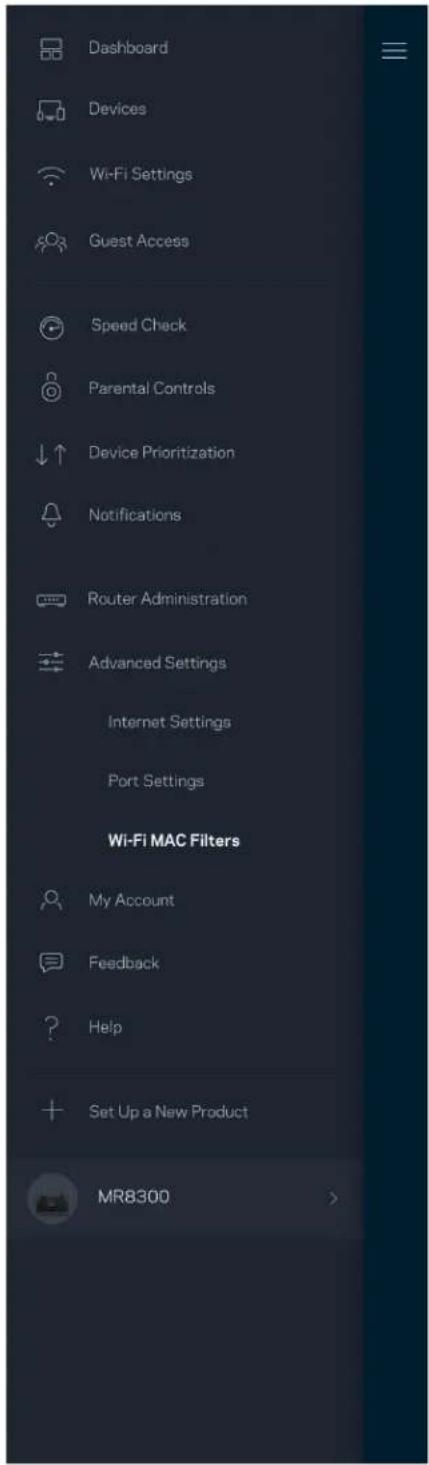

Každé síťové zařízení má jedinečnou 12místnou adresu MAC (Media Access Control). Můžete vytvořit seznam adres MAC a potom povolit nebo zakázat příslušná zařízení ve své bezdrátové síti.

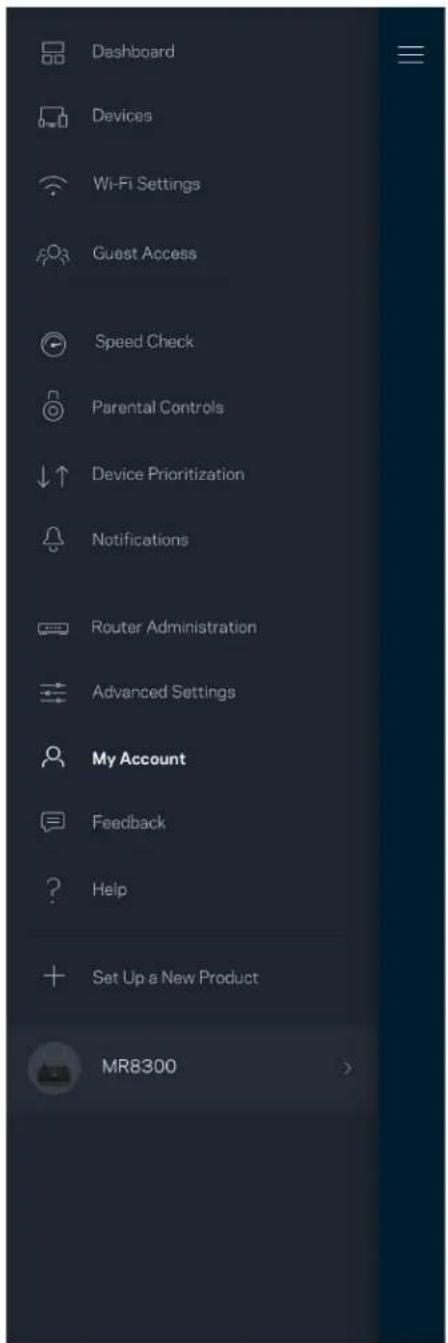

Změňte si heslo do aplikace Linksys a udělte souhlas s příjmem posledních novinek a nabídek od společnosti Linksys.

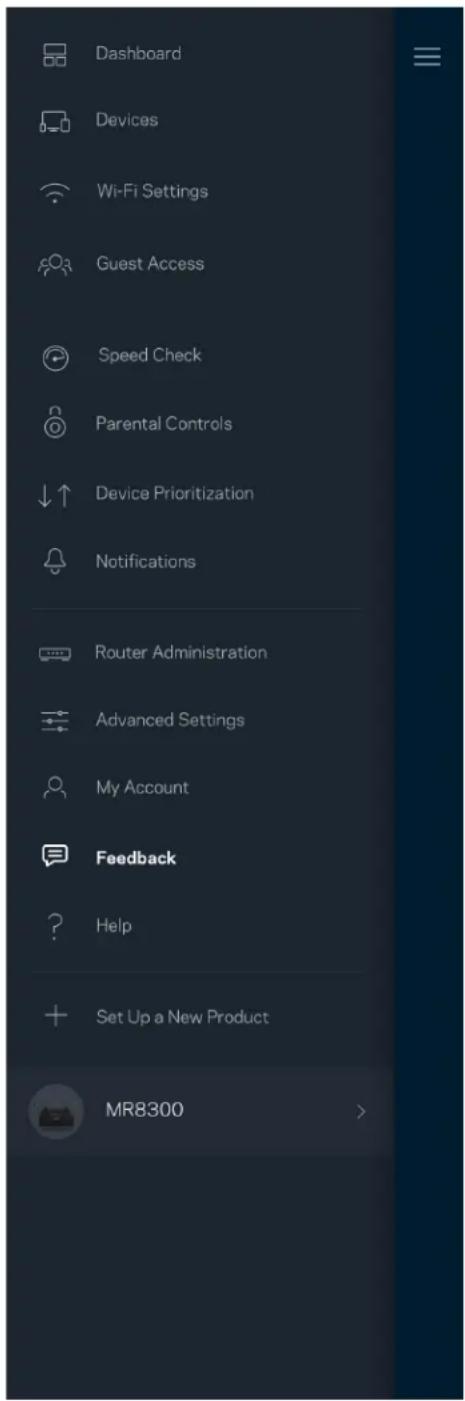

Můžete nám sdělit svůj názor. Ohodnoťte aplikaci v obchodu s aplikacemi, zašlete nám návrh nebo popište, co vám brání v lepší zkušenosti.

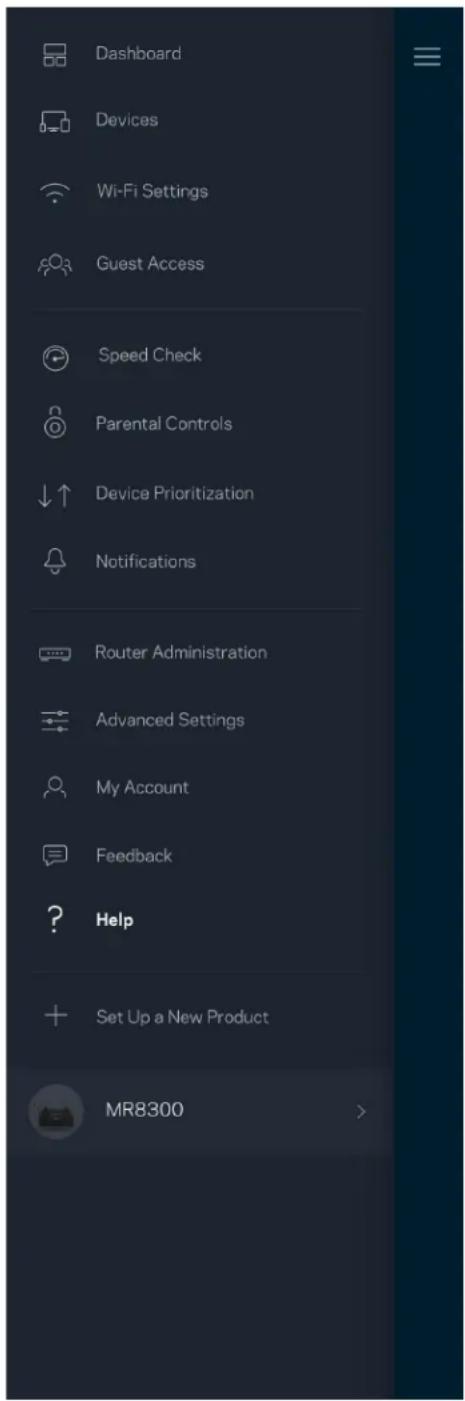

Máte problémy s aplikací? Potřebujete více informací o nějaké funkci? Klepnutím na Nápovědu získáte další informace.

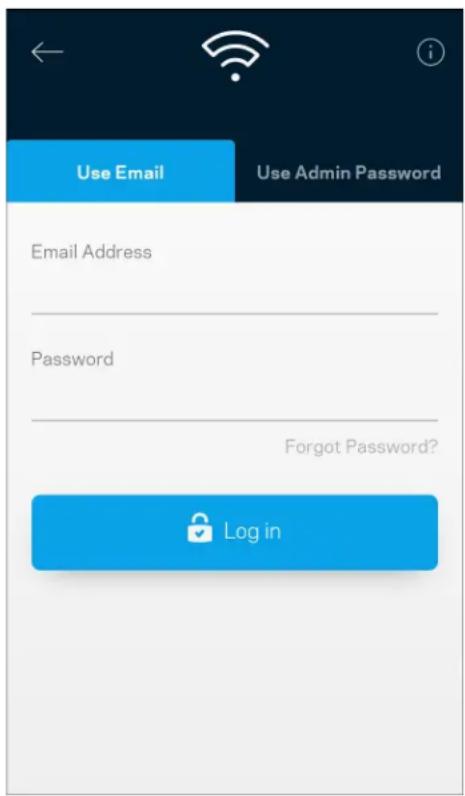

Přímé připojení ke směrovači

I když nejste připojeni k internetu, stále máte přístup k nastavení směrovače. Připojte se ke své bezdrátové síti, spustte aplikaci Linksys a klepněte na „Log in with Router Password“ (přihlásit se heslem směrovače) dole na obrazovce. Nebudete moci přistupovat ke svému účtu Linksys Wi-Fi, když nejste online.

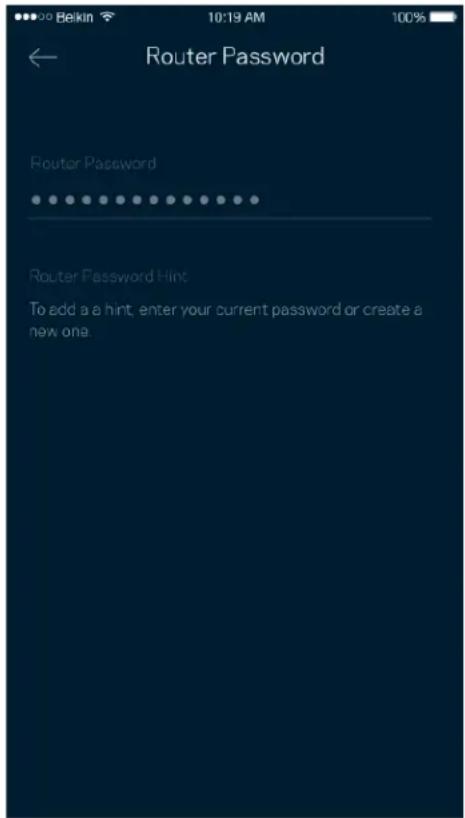

Při instalaci jsme vytvořili bezpečné heslo správce. Pokud je chcete změnit, klepněte na Router Administration (správa směrovače) a změňte heslo ke směrovači a nápovědu k heslu.

Pokud heslo ke směrovači někdo změní, zašleme vám e-mail, abychom zajistili, že váš směrovač zůstane bezpečný.

Jak obnovit tovární nastavení směrovače.

Obnovení továrního nastavení směrovače MR9000 by nemělo být teoreticky nikdy zapotřebí - je to velmi problematický proces. Obnovení továrního nastavení vrátí váš směrovač do stavu, kdy jste si ho zakoupili. Budete muset znovu provést celé nastavení. Všechna nastavení, která jste změnili při nastavování i po něm, budou vymazána (například název bezdrátové sítě, hesla, typ zabezpečení). Všechna bezdrátová zařízení se odpojí od bezdrátové sítě.

Resetovat do výrobního nastavení:

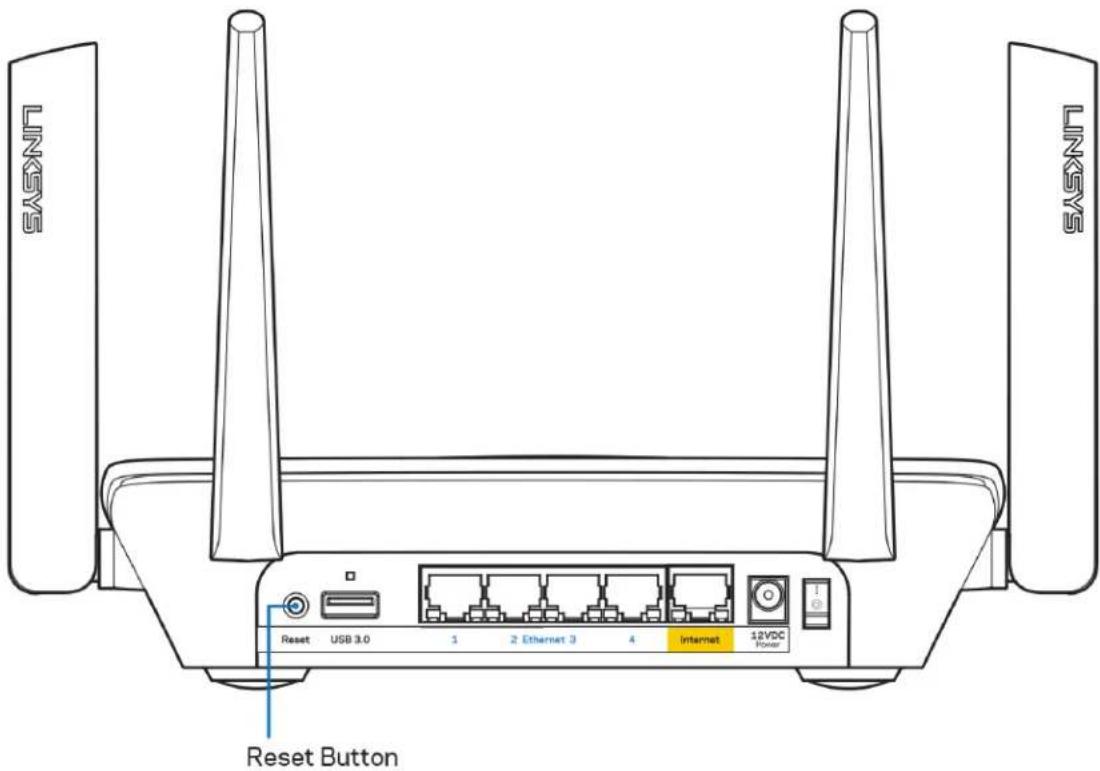

- Stiskněte a podržte resetovací tlačítko na spodní straně, když je směrovač připojený k napájení a zapnutý. Kontrolka na horní straně směrovače zabliká červeně. Neuvolňujte tlačítko, dokud indikátor zcela nezhasne a pak nezačne svítit jasně červeně.

SASIGNIT SASIGNIT Reset Button Reset USB 3.0 1 2 Ethernet 3 4 Internet 12VDC Power

Technické údaje

Linksys MR9000

Název modelu Třípásmový směrovač pro mesh Wi-Fi 5, AC3000

Číslo modelu MR9000

Rychlost přepínaných Gigabit

portǔ

Frekvence vysílání 2,4 GHz a 5 GHz (x2)

Počet antén 4 externí nastavitelné antény

Porty USB 3.0 (pro další rozšíření), Ethernet (1-4), internet, napájení

Tlačítka Vypínač, reset, WPS

Indikátory Horní panel: Jeden indikátor s více barvami pro signalizaci napájení a stavu

Zadní panel: USB, ethernet (1-4), internet

bezpečnostní funkce WPA2-Personal

Úroveň zabezpečení Až 128bitové šifrování

Prostředí

Rozměry 213,7 mm x 161,8 mm x 54,8 mm (bez antén)

Hmotnost 593 g

Napájení 12 V, 2 A

Certifikace FCC, IC, CE, Wi-Fi (IEEE 802.11a/b/g/n/ac)

Provozní teplota 0 až 40 °C (32 až 104 °F)

Skladovací teplota -20 až 60 °C

Provozní vlhkost 10% až 80% relativní vlhkost, bez kondenzace

Skladovací vlhkost 5 % až 90 % bez kondenzace

Poznámky:

Regulační, záruční a bezpečnostní informace najdete na stránce Linksys.com/support/MR9000.

Specifikace podléhají změně bez oznámení.

Maximální výkon je odvozen od specifikací standardu IEEE 802.11. Skutečný výkon se může lišit, a to včetně nižší kapacity bezdrátové sítě, rychlosti prénosu dat, dosahu a pokrytí sítě. Výkon závisí na mnoha faktorech, podmínkách a proměnných, včetně vzdálenosti od přístupového bodu, intenzity síťového provozu, stavebních materiálů a konstrukcí, použitého operačního systému, kombinace používaných bezdrátových produktů, rušení atd.

Špičkovou technickou podporu najdete na adrese linksys.com/support/MR9000.

BELKIN, LINKSYS a řada názvů produktů, značek a log jsou ochranné známky skupiny společností Belkin. Zmíněné ochranné známky třetích stran jsou vlastnictvím příslušných vlastníků.

© 2019 Belkin International, Inc. a/nebo její dceřiné společnosti. Všechna práva vyhrazena.
