Typ produktu	Posilovací stanice / Domácí fitness zařízení
Značka	HMS Premium
Model	KLT22
Materiál	Ocel
Délka záruky	24 měsíců (kromě opotřebitelných dílů)
Obsah balení	Hlavní stojan, podpůrný rám, nosný rám, lavička, stojan na činku, bradla, sada šroubů, bezpečnostní kolíky
Montáž	Vlastní montáž podle přiloženého návodu; jsou vyžadovány rozpěrné šrouby pro upevnění na zeď
Bezpečnostní prvky	Protiskluzové krytky na maticích, bezpečnostní kolíky, pravidelná kontrola stability
Péče a údržba	Pravidelně dotahujte šrouby; chraňte před vlhkostí, teplem a sluncem
Skladování	Suchá místnost, ne venku
Účel použití	Silový trénink pro zdravé dospělé; není určeno pro rehabilitaci nebo terapii
Velikosti šroubů	M5, M8, M10, M12 (s nylonovými pojistnými maticemi)
Potřebné nástroje	Klíč (není součástí balení)
Počet bezpečnostních kolíků	3
Podmínky záruky	Oprava do 21 dnů; zdarma při materiálových vadách; nárok nevzniká při nesprávném použití
Upozornění	Není určeno pro komerční použití

Často kladené otázky - KLT22 HMS Premium

Jak namontovat fitness zařízení KLT22?

Montáž se provádí krok za krokem podle přiloženého návodu. Nejprve umístěte rozpěrné šrouby na zeď (viz příloha), poté spojte rámy. Pomocí klíče utáhněte všechny šrouby a matice. Dbejte na bezpečnostní kolíky.

Jak upevnit stojan na činku na zeď?

Stojan na činku (příloha 1) se montuje na zeď pomocí rozpěrných šroubů (expanzních trubek) a podložek. Na vyznačených místech vyvrtejte otvory, vložte rozpěrné šrouby a utáhněte matice.

Jaké velikosti šroubů se používají?

Používají se šestihranné šrouby velikostí M5, M8, M10 a M12 a nylonové pojistné matice M5, M8, M10 a M12. Přesný počet a použití najdete v seznamu dílů.

K čemu slouží bezpečnostní kolíky?

Tři bezpečnostní kolíky (č. 22) slouží k zajištění dalších součástí a zabránění posunu složené klece. Jsou zvýrazněny žlutě.

Jak o zařízení pečovat?

Pravidelně kontrolujte stabilitu všech šroubů. Zařízení čistěte vlhkým hadříkem. Při skladování se vyhněte vlhkosti, vysokým teplotám a přímému slunečnímu záření.

Jaká je povolená hmotnost uživatele?

Příručka neuvádí maximální hmotnost uživatele. Zařízení je určeno pro zdravé dospělé. V případě pochybností kontaktujte výrobce.

Mohu zařízení používat k terapeutickým cvičením?

Ne, zařízení není výslovně určeno pro rehabilitační nebo terapeutické účely, jak je uvedeno v příručce.

Co mám dodržet v rámci záruky?

Záruka je 24 měsíců od data nákupu. Je nutný vyplněný záruční list s razítkem a podpisem a doklad o koupi. Záruka se nevztahuje na mechanické poškození, opotřebitelné díly ani nesprávné použití.

Jak dlouho trvá záruční oprava?

Opravy se obvykle provádějí do 21 dnů od doručení zařízení. U dovážených náhradních dílů může být lhůta prodloužena až na 90 dnů.

Co dělat, když jsou šrouby povolené?

Všechny šrouby a matice dotáhněte vhodným klíčem. Pravidelně kontrolujte stabilitu, zejména po prvních trénincích.

NÁVOD K OBSLUZE KLT22 HMS Premium

1. Po instalaci stroje si uschovejte krabici a návod k obsluze.
2. Pravidelně kontrolujte dotažení šroubů.
3. Instalujte prosím stroj na vhodné a dostatečně prostorné místo.
4. Umístěte stroj na rovnou plochu a k ochraně podlahy použijte podložku.
5. Stroj je vhodný pro zdravé osoby; nepoužívejte jej, pokud se necítíte dobře.
6. V maticích jsou nylonové, bezpečnostní vložky (malé nylonové kolečko v matici); matice prosím utahujte klíčem.
7. Výrobek je vhodný pouze pro odpovídající cvičení, neprovádějte prosím jiná cvičení.
8. Dotáhněte šrouby, jinak může být product nebezpečný.
9. Pokud jsou na produktu známky opotřebení, prosím nepoužívejte jej.
10. Úprava konstrukce a pokusy o opravu mohou být nebezpečné a jsou zakázány.
11. Vyvarujte se používání a skladování výrobku v podmínkách, jako je vlhkost, vysoká teplota a přímé sluneční světlo.

Změna ve vzhledu není důvodem k reklamaci.

Seznam částí

Č.dílu	Název	Ks	Č.dílu	Název	Ks
1	Hlavní stojna	2	12	Šroub M12*100	2
2	Držák osy	1	13	Šroub M12*110	4
3	Držák osy	1	14	Podložka φ8	4
4	Konzole	2	15	Podložka φ12	20
5	Hrazda	1	16	Velká podložka φ12	4
6	Bezpečnostní zarážka	1	17	Nylonová matice M5	8
7	Bezpečnostní zarážka	1	18	Nylonová matice M8	4
8	Výložník	4	19	Nylonová matice M12	10
9	Vzduchový píst	4	20	Hmoždinka	8
10	Křížový šroub M5*16	4	21	Šroub M8*80	8
11	Šroub M12*35	4		Bezpečnostní špendlíky22 3

Montáž

Krok 1

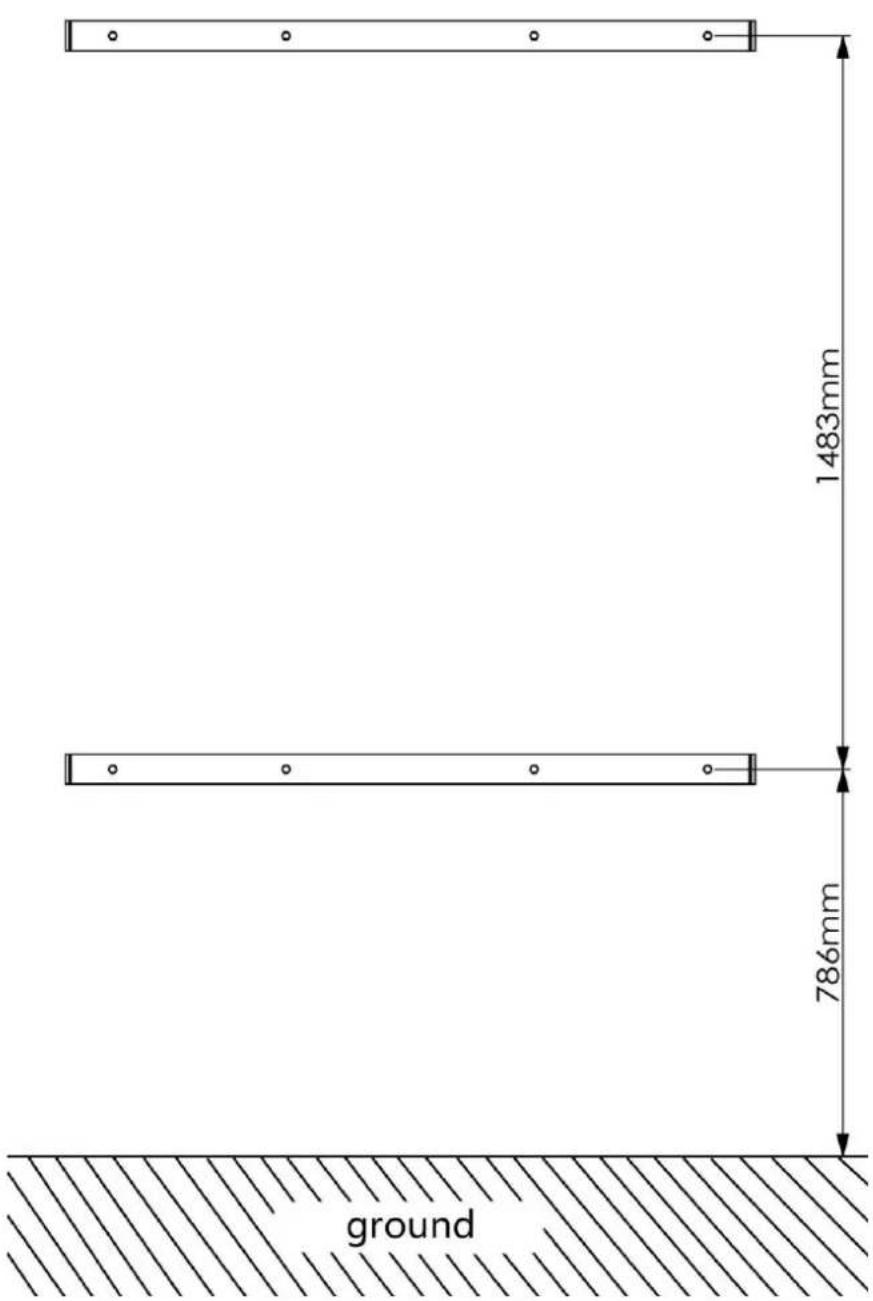

Montážní výška konzol

Všechny šrouby a matice utáhněte klíčem.

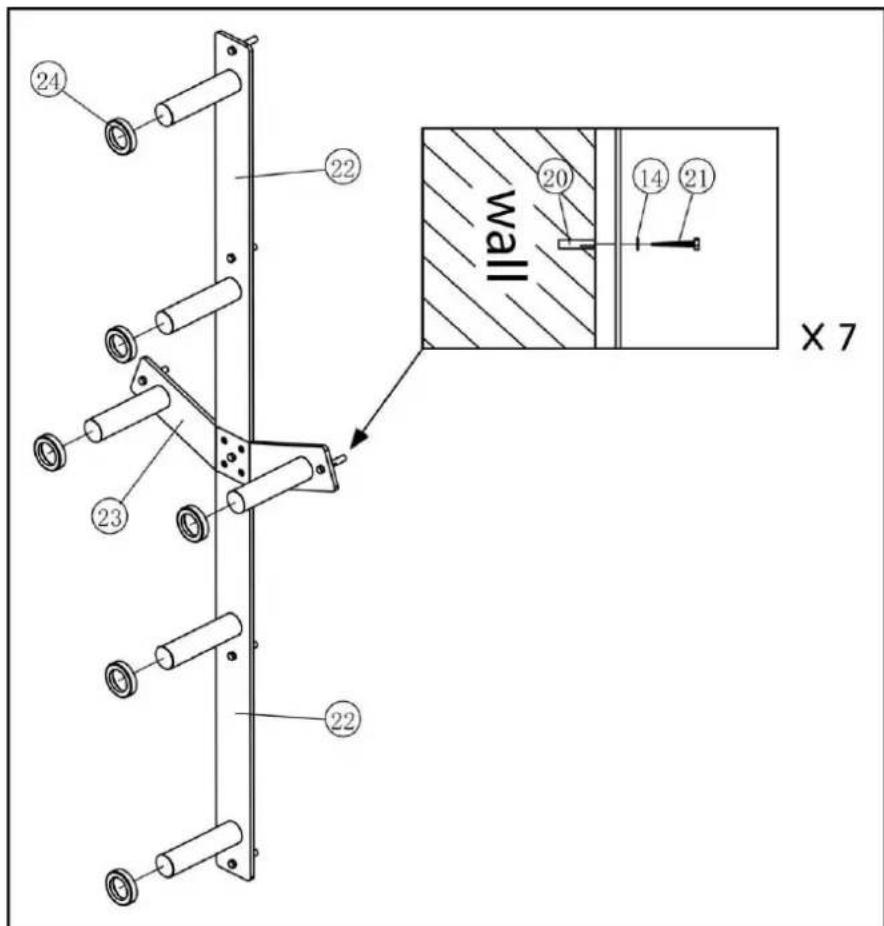

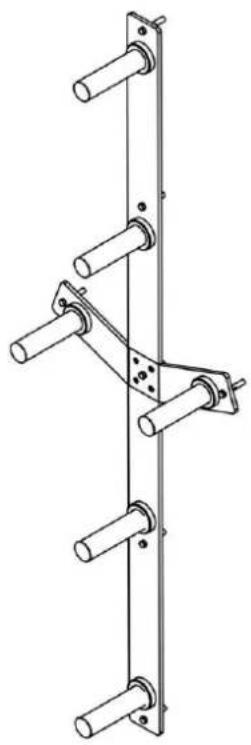

Dodatek 1(Nástěnný držák na kotouče)

Č. dílu	Název	Ks
14	Podložka φ8	7
20	Hmoždinka	7
21	Šroub M8*80	7
22	Svislý desky	2
23	Křížový rám	1
24	Gumový doraz	6

24 22 20 14 21 wall X 7 23 22

Č.dílu	Název	Ks
14	Podložka φ8	2
20	Hmoždinka	2
21	Šroub M8*80	2
25	Držák	1
26	DIP adaptér	1
27	Držák na zed'	1
28	Šroub M10*25	2
29	Podložka φ10	2

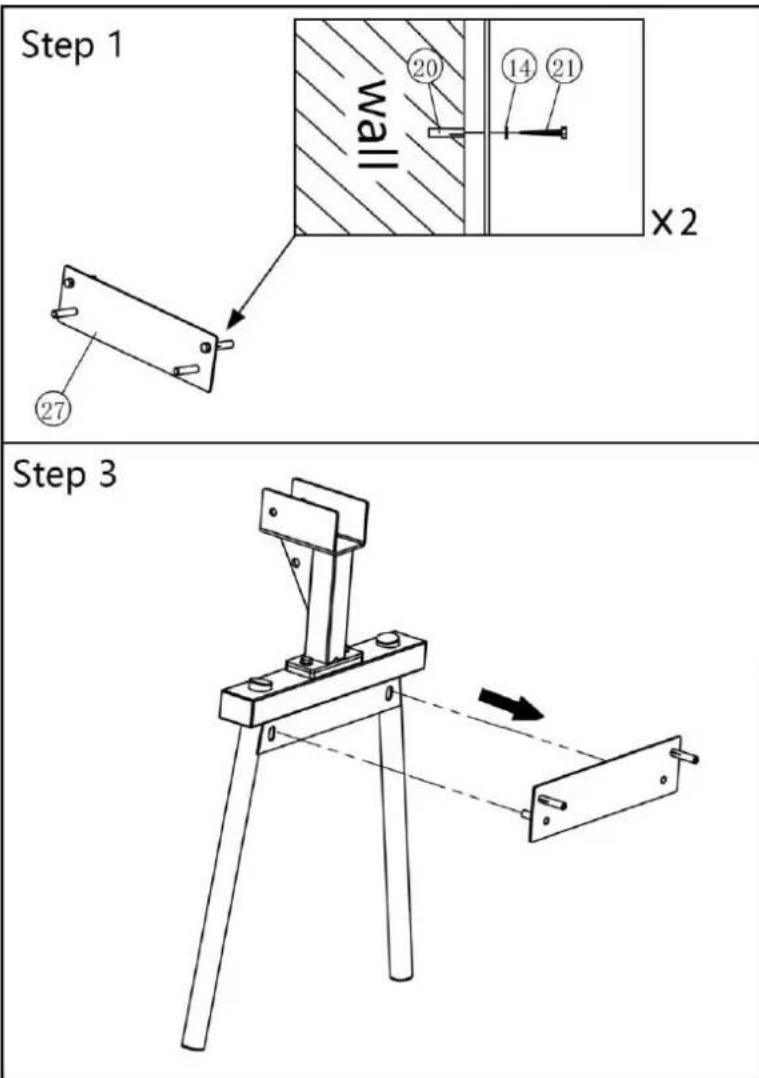

Step 1 Wall 20 14 21 X 2 27 Step 3

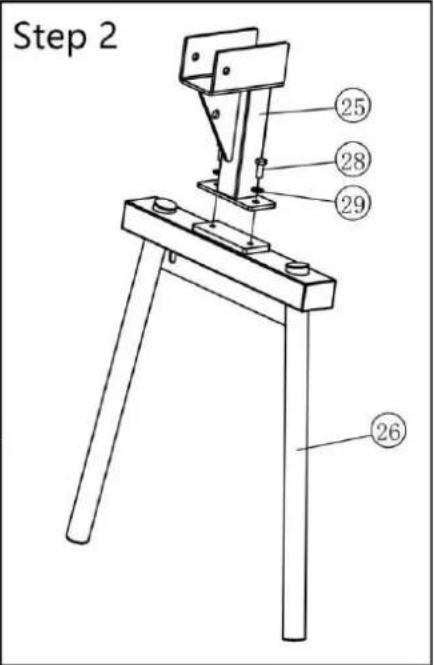

Step 2 25 28 29 26

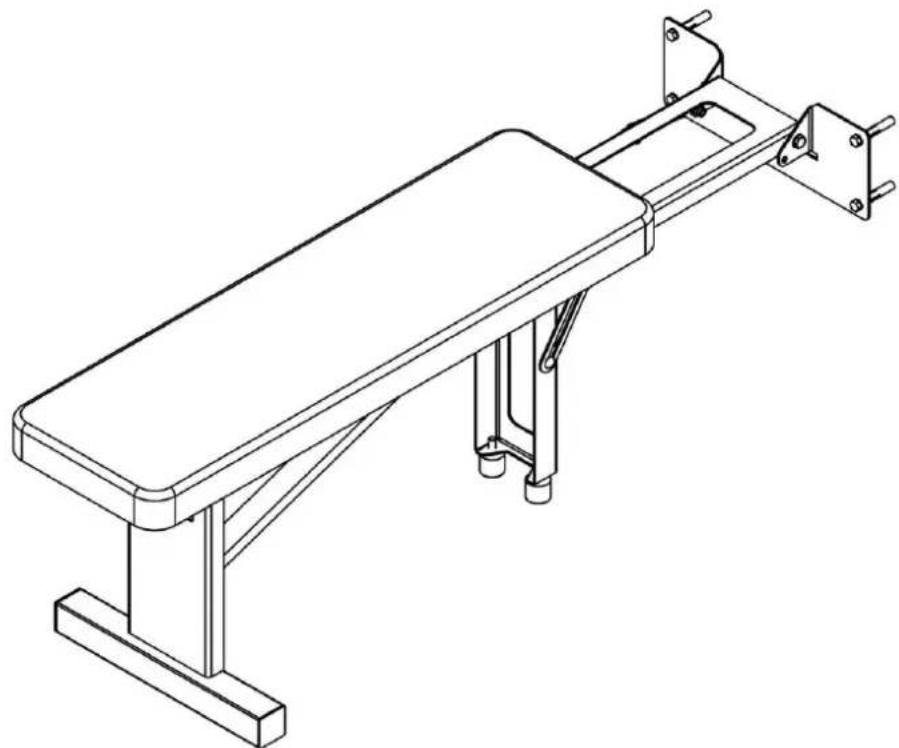

Dodatek 3 (Lavice)

Č. dílu	Název	Ks
14	Podložka φ8	6
18	Nylonová matice M8	2
20	Hmoždinka	4
21	Šroub M8*80	4
29	Podložka φ10	4
30	Konzole na zed'	1
31	Lavice	1
32	Šroub M10*20	2
33	Nylonová matice M10	2
34	Vzduchový píst	1

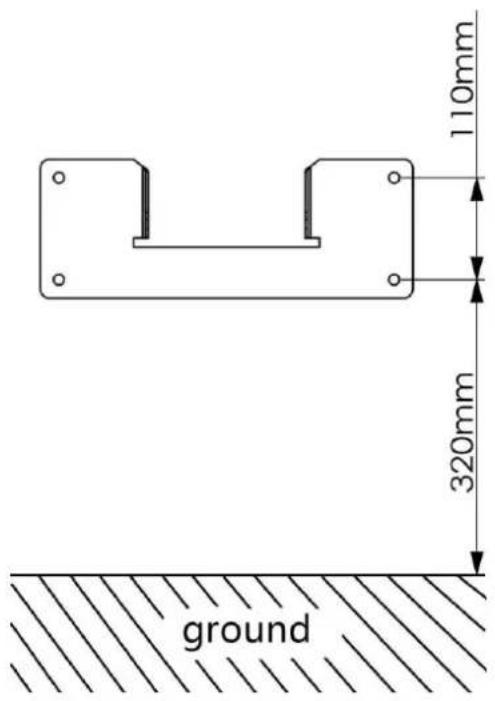

Montážní výška konzole na zed'

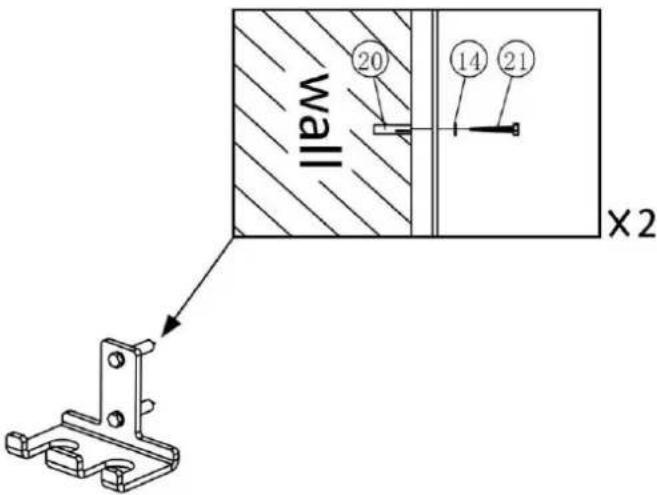

Dodatek 4 (Držák na osy)

wall 20 14 21 X 2

Seznam částí

Č.dílu	Název	Ks
14	Podložka φ8	2
18	Nylonová matice M8	2
20	Hmoždinka	2
35	Rám	1

Kl'úč č.	Popis Množst.		Kl'úč č.	Popis	Množst
1	Hlavný stojan	2	12	Šest'hranná skrutka M12*100	2
2	L'avý horný nosný rám	1	13	Šest'hranná skrutka M12*110	4
3	Pravý horný nosný rám	1	14	Podložka φ8	4
4	Hlavný nosný rám	2	15	Podložka φ12	20
5	Horný nosník	1	16	Veľká podložka φ12	4
6	L'avý spodný nosný rám	1	17	Nylonová poistná matica M5	8
7	Pravý spodný nosný rám	1	18	Nylonová poistná matica M8	4
8	Hlavný spojovací rám	4	19	Nylonová poistná matica M12	10
9	Valec	4	20	Rozširovacia rúrka	8
10	Krížová skrutka M5*16	4	21	Šest'hranná skrutka M8*80	8
11	Šest'hranná skrutka M12*35	4	22	Bezpečnostné kolíky	3

Montáž

Krok 1

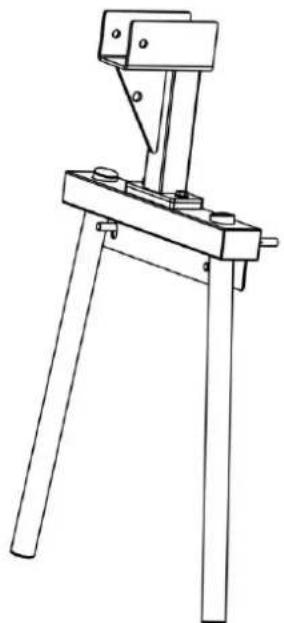

Dodatok 2 (Paralelné tyče)

Kl'úč č.	Popis Množ.
14	Podložka φ8	2
20	Rozširovacia rúrka	2
21	Šest'hranná skrutka M8*80	2
25	Rovnobežné tyče Nosník	1
26	Paralelné tyče Rám	1
27	Paralelné tyče Doska	1
28	Šest'hranná skrutka M10*25	2
29	Podložka φ10	2

Step 1 wall ⑳ ⑰ ⑱ ⑲ ⑳ ① ② ③ ④ ⑤ X2

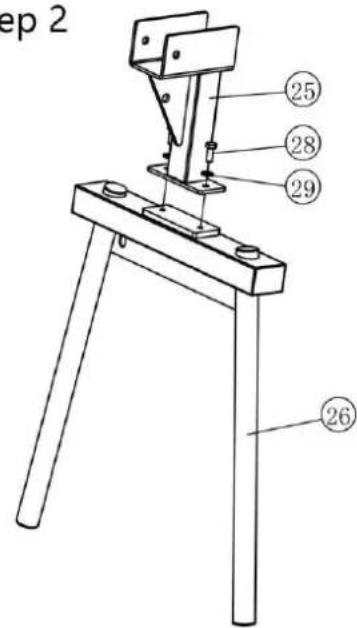

Step 2

ep 2 25 28 29 26

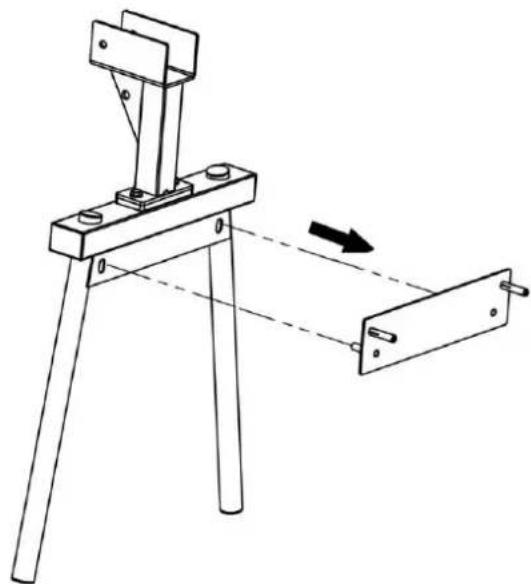

Step 3

Poznámka: Součástí dodávky jsou dva kolíky (závlačky) pro zajištění dalších součástí a jeden pro zabránění sklouznutí složené klece. Na výkresu jsou zvýrazněny žlutě a v tabulce jsou označeny číslem 22.

Název produktu:......

EAN kód:

Datum prodeje:....

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího,

- platného doklad o koupi produktu s datem prodeje (účtu),

1. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

2. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 90 dnů.

3. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi,

- poškození a vady vyplývající z nesprávného použití a skladování,

- špatnou montáž a údržbu,

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

- vyprší její platnost,

- bylo do produktu neodborně zasaženo,

- nebyla dodržena pravidla řádné údržby.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

3. Ručitel také informuje, že provozuje pozáruční servis.

4. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

5. V prípadě reklamace zboží prosím postupujte podle návodu na webových stránkách: https://serwis.abisal.pl/

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.

UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Prúběh oprav	Podpis příjemce (obchod, majitel)

ZÁRUČNÁ KARTA

Názov článku:......

EAN kód:

Dátum predaja: ....

ZÁRUČNÉ PODMIENKY:

- mechanické poškodenia a následné vady,

- nesprávnu montáž a údržbu,

- uplynutím doby platnosti,

- samoopravy,
