Typ produktu	Průtokový ohřívač vody a bojler
Značka / Model	N'oveen IWH560
Napětí	220-240 V / 50 Hz
Příkon	3000-3600 W
Průtok	2-2.5 l/min
Pracovní tlak	0.04-0.6 MPa
Rozměry produktu (Š x H x V)	18.5 x 6 x 21.5 cm
Rozměry balení	26 x 31.5 x 12 cm
Hmotnost netto	1.03 kg
Hmotnost brutto	1.39 kg
Způsob instalace	Na stěnu nebo na stůl; vyžadována horizontální orientace
Regulace teploty	Pákový ovladač s rotací 150°; teplá (60°), studená (60°), bez vody (30°) zóny
Digitální displej	Zobrazuje teplotu ohřevu a provozní stav; vypíná se v zóně studené vody
Kompatibilita se sprchovou hlavicí	Adaptér pro sprchovou rukojeť (model IWH850, ale kompatibilní s přiloženým adaptérem)
Čištění perlátoru	Odšroubovat a opláchnout; použít jehlu na odolné nečistoty
Čištění topné trubice	Otevřít kryt, jemně vyčistit kartáčkem, opláchnout; nejprve odpojit napájení
Bezpečnostní prvky	Vyžaduje uzemněnou zásuvku; nepoužívat prodlužovací kabely; automatické vypnutí při nízkém tlaku; chránit před mrazem
Určené použití	Pouze pro vnitřní použití; není určeno pro venkovní nebo mrazivé prostředí
Součásti balení	Tryska, spojovací matice, šrouby, napájecí kabel, kovová flexibilní hadice (pro stolní montáž)

Často kladené otázky - IWH560 N'oveen

Proč se voda neohřívá?

Zkontrolujte, zda je připojeno napájení a tlak vody je alespoň 0,04 MPa. Pokud je tlak příliš nízký, ohřívač se neaktivuje. Také se ujistěte, že je páčka otočena do zóny teplé vody.

Proč je teplota vody příliš nízká?

Teplota vody může být nízká, pokud je průtok příliš vysoký nebo je napětí nízké. Snižte průtok vody otočením páčky mírně ke studené, nebo zkontrolujte napětí (mělo by být 220-240 V).

Proč se nerozsvítí displej teploty?

Displej se rozsvítí pouze tehdy, když je páčka v zóně teplé vody a tlak vody je dostatečný. Pokud zůstane zhasnutý, zkontrolujte tlak vody (minimálně 0,04 MPa), prohlédněte obvod nebo kontaktujte servis kvůli možné poruše baterie.

Mohu ohřívač instalovat venku?

Ne. Tento výrobek je určen pouze pro vnitřní použití. Neinstalujte na místa, kde může voda zamrznout, například v letních chatách v zimě. Odpojte napájení, pokud hrozí zamrznutí.

Jaká je správná orientace instalace?

Ohřívač musí být instalován horizontálně (rovnoběžně s deskou stolu) pro modely na stěnu i na stůl. To zajišťuje, že je topné těleso zcela ponořeno ve vodě. Viz schémata v návodu.

Jak vyčistím perlátor?

Odšroubujte perlátor z výtoku, opláchněte ho pod vysokotlakou vodou. Pokud je ucpaný, použijte jehlu k odstranění nečistot. Před čištěním odpojte napájení.

Jak vyčistím topnou trubici?

Otevřete pravý kryt, jemně vykartáčujte topnou trubici zubním kartáčkem, poté opláchněte vodou. Před čištěním vždy odpojte napájení.

Co mám dělat, když během ohřevu vypadne pojistka?

To indikuje přetížený elektrický obvod. Ohřívač vyžaduje samostatný obvod. Kontaktujte kvalifikovaného elektrikáře, aby zkontroloval obvod a zajistil, že zvládne zátěž 3000-3600 W.

Mohu použít prodlužovací kabel?

Ne. Ohřívač musí být zapojen přímo do uzemněné zásuvky. Nepoužívejte prodlužovací kabely ani adaptéry s více zásuvkami.

Proč se zdá tlak vody na výtoku nízký?

Nízký tlak na výtoku může být způsoben ucpaným vstupním filtrem. Zkontrolujte a vyčistěte filtr. Pokud problém přetrvává, může být tlak přívodu vody příliš nízký (pod 0,04 MPa).

NÁVOD K OBSLUZE IWH560 N'oveen

Ďakujeme za nákup prietokového ohrievača vody N'OVEEN.

Děkujeme za nákup průtokového ohřívače vody N'OVEEN.

Před použitím se důkladně seznamte s návodem k obsluze a zachovejte ho pro budoucnost.

1 Umývadlo
2 Perlátor
3 Plášť
4 Rúčka nastavenia vody
5 Napájací kábel
6 Spojovacia matica
7 Kovová elastická hadica

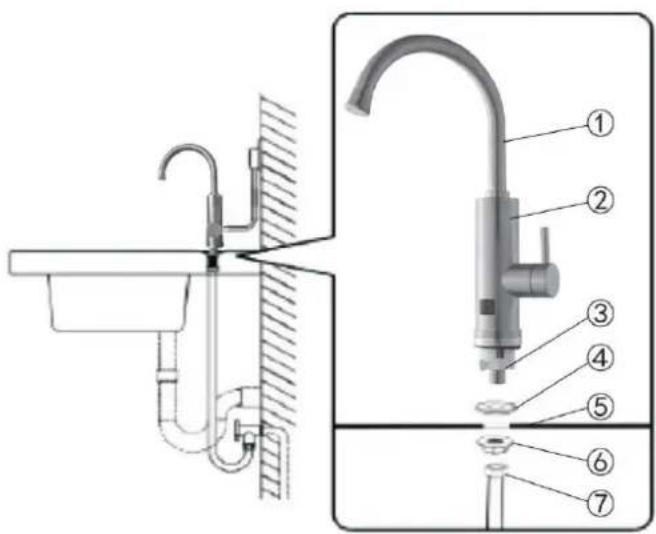

Model IWH850:

2. Používanie vody so sprchovým slúchadlom

Ked' chcete používat' slúchadlo, v sprchovej batérii potiahnite adaptér (obr. 3), voda z batérie sa presmeruje do slúchadla. Ked' chcete vodu zastavit', stlačte adaptér.

3. Displej teploty

Pamatuj si! Zařízení musí být namontováno svisle a vodorovně ** (v závislosti na modelu)

* Během teplot pod bodem mrazu v místnosti, zejména na sezónních místech, jako jsou letní domy, zahrádkářské provozy, odpojte zařízení od napájení. Zařízení nemůže pracovat při mrazu.

** Vzhledem k rychlému ohřevu ohřívače na teplotu nad 500 ° C je velmi důležité instalovat zařízení podle pokynů (svisle a vodorovně - v závislosti na modelu), aby byl ohřívač zcela ponořen do tekoucí voda.

• Výrobek je vhodný k použití pouze uvnitř místnosti.
- Při prvním použití nejdříve napustte vodu, a následně připojte elektrické napájení.
- Teplota výstupní vody musí být nižší než 60 stupňů Celsia.
- Výtok vody z koncové trubice nemůže být připojený k žádné jiné koncovce jiného kohoutku nebo škrtící klapky!

- Perlátor musí být pravidelně čištěný, elektrické napájení během čistění musí být odpojené a zachovaná příslušná opatrnost.

- Pro vyhnutí se nebezpečí, není možné elektrickou baterii mýt pod tekoucí vodou, používejte pouze lehce navlhčený hadřík.

- Zařízení musí být vždy odpojeno od elektrické sítě v místnostech, kde je nebezpečí zamrznutí vody v instalaci.

- Přesvědčte se, že ohřívač je připojený k zásuvce s uzemněním, v opačném případě spotřebič nepoužívejte. Nepoužívejte prodlužovací kabely k připojení baterie.

- Ohřívač vyžaduje tlak vody 0,04MPa-0,6MPa.

- Nastavte ovládací kolečko do zóny studené vody na 5 sekund po každém použití, pro vyhnutí se opaření rukou při následném použití, může to rovněž účinně ovlivnit prodloužení trvanlivosti výhřevného elementu.

- Jestliže je napájecí kabel poškozený, vyměňte poškozený vodič kvalifikovaným personálem nebo v specializovaném servisu.

- Během používání elektrického ohřívače nepoužívejte jiné elektrické spotřebiče velkého výkonu (např. klimatizace, indukční vařič, elektrický čajník apod.) připojené v tom samém elektrickém obvodu. Zásuvka nemůže být připojená k žádnému jinému silně zatíženému přípoji.

- Tento spotřebič není určený k používání osobami (v tom dětmi) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, ledaže jim byl poskytnut dozor nebo návod týkající se používání spotřebiče osobou odpovídající za jejich bezpečnost.

• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Příprava k montáži

Protože výkon baterie je velký, zkontrolujte pojistku. Maximální zatížení pojistky musí splňovat požadavky na jmenovitý proud baterie.

Přesvědčte se, že v elektrické zásuvce se nachází zemnicí vodič.

Před použitím zkontroluite, zda skutečné napětí odpovídá napětí označenému na baterii.

Jestliže máte pochybnosti ohledně tohoto parametru, zkontaktujte se s osobou mající elektrické oprávnění, za účelem verifikace elektrické instalace.

Metody instalace

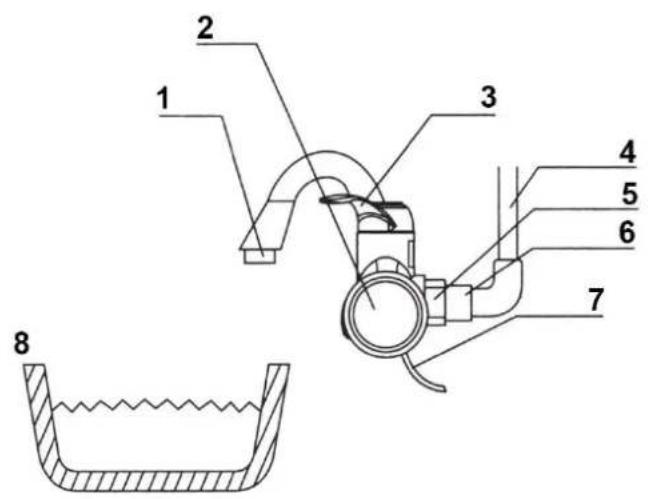

1. Způsob nástěnné montáže je uvedený na výkresu 1:

1

1. Perlátor

2. Plášť

3. Úchyt regulace vody

4. Přívod vody

5. Spojovací matice

6. Spojovací šrouby

7. Napájecí kabel

8. Umyvadlo

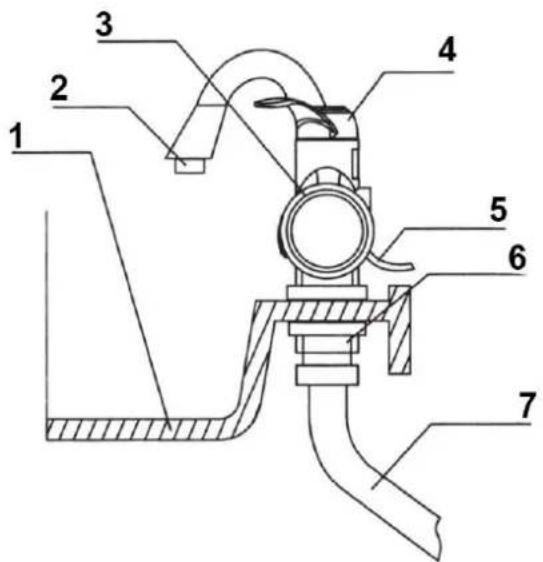

9. Způsob podlahové montáže

1. Umyvadlo
2. Perlátor
3. Plášť
4. Úchyt regulace vody
5. Napájecí kabel
6. Spojovací matice
7. Kovová, elastická hadice

1 Koncová trubice
2 Hlavní těleso
3 Dolní zátka přítoku
4 Gumový kroužek
5 Umyvadlo
6 Zajišťovací matice
7 Přítok vody

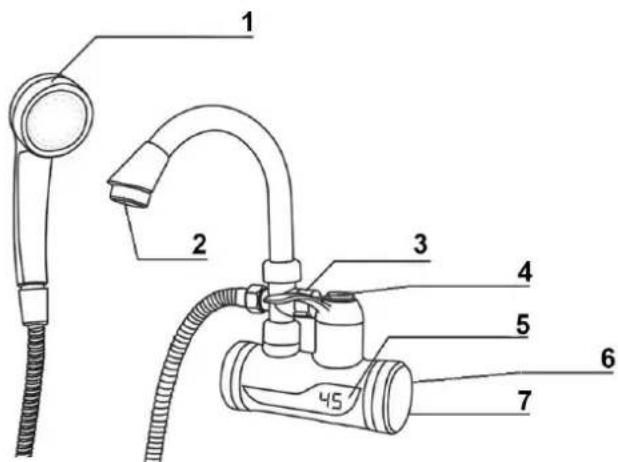

1. Způsob montáže vanové baterie se sluchátkem - výkres 3:

3

1. Sprchová hlavice
2. Perlátor
3. Adaptér
4. Ovládací páka teploty
5. Displej LED
6. Napájecí kabel
7. Přítok vody

Montáž baterie krok za krokem:

1. Zkontrolujte, zda je ve vodovodní instalaci pojistný ventil, který se musí nacházet před baterií, jestliže nemáte jistotu, zkontaktujte servis nebo osobu s odpovídajícími oprávněními.
2. Jestliže baterie vyžaduje pripevnění (výkr. 2 i 3) zamontujte ji v souladu s výkresem.

Přesvědčte se, že je nehybně připevněná.

1. Zkontrolujte, zda jsou všechny spoje došroubované.
2. Otočte úchyt ovládání a vypustte vodu, zkontrolujte elementy z hlediska průsaků. Jestliže nejsou průsaky, přejděte do dalšího kroku - instalaci obvodu.
3. Připojte ohřívač k napájení, připevněte kabel ke stěně pomocí svorek na kabely (nepoškodťe napájecí linii).
4. Otočte úchyt ovládání na zónu horké vody, digitální displej ukáže teplotu – začíná se ohřev vody. Otočte úchyt ovládání do zóny studené vody, displej zhasne – voda není ohřívaná.
5. Jestliže máte jakékoliv pochybnosti, zkontaktujte servis.

POZOR!

Aby byla zajištěna správná hladina vody v komoře s ohřívačem, musí být zařízení instalováno vodorovně.

TECHNICKÉ ÚDAJE

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
NAPĚTÍ	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 W / 50 Hz
PŘÍKON	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
PRŮTOK	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min	2 – 2,5 l / min
PRACOVNÍ TLAK	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ROZMĚRY VÝROBKU	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
ROZMĚRY BALENÍ	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
HMOTNOST VÝROBKU	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1.6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Způsob používání

1. Úchyt ovládání teploty vody

Jak je uvedené na výkresu, páka má rozsah otáčení 150°, zóna teplé vody to 60°, zóna studené vody to 60°, zóna střední 30° je bez vody.

Baterie funguje na zásadě ohřivání protékající vody, čím větší je průtok vody tím je její teplota nižší. Stačí jemně přesunout páku na zónu horké vody a baterie se zapne, protékající voda bude ohřátá.

2. Aplikace vody sprchovou hlavicí

Pro použití hlavice sprchové baterie odtáhněte adaptér (výkr. 3), voda z baterie bude nasměrovaná na hlavici. Pro zastavení vody vtlačte adaptér.

3. Displej teploty

Displej ukazuje teplotu ohřívání vody, a stav práce baterie – ohřívání / bez ohřívání. Teplota samé vody se může různit od ukazované na displeji. Přesunutí páky do zóny studené vody vypíná displej.

4. Čistění perlátoru

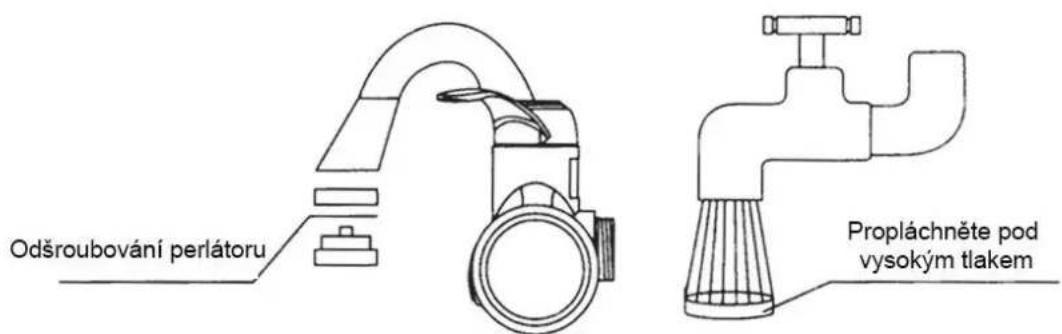

Odšroubujte perlátor, propláchněte vodou pod vysokým tlakem, jestliže není možné vyčistit vnitřek perlátoru, použijte jehlu.

5. Čistění otopné trubky

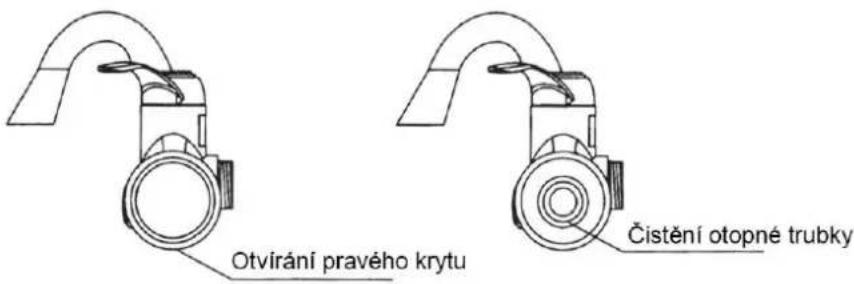

Otevřete víko, opatrně promyjte trubku pomocí např. kartáčku na zuby, a následně ji propláchněte vodou, jak je uvedené na výkresu níže. Pamatujte, aby před čistěním odpojit napájení!

1. Věnujte pozornost správnému horizontálnímu nastavení elektrického ohřívače. Baterie musí být zamontovaná rovnoběžně k desce jak pro deskový, tak i nástěnný model.

Problém	Příčina	Řešení
Voda se neohřívá.	Chybí napájení nebo tlak vody je příliš nízký.	Zkontrolujte napájení, minimální tlak nemůže být menší než 0,04MPa.
Teplota vody příliš nízká.	Tlak vody jest příliš vysoký nebo napětí příliš nízké.	Snižte výtok vody, zkontrolujte napětí.
Vysoká teplota vody, malý tlak vody výtoku.	Blokáda vtoku nebo nízký tlak vody.	Zkontrolujte a odstraňte zašpinění na vtokovém filtru, pokud problém se nadále vyskytuje, znamená to příliš nízký tlak vody.
Displej teploty se nesvítí.	Příliš nízký tlak vody, porucha obvodu nebo porucha kohoutku.	Nastavte správný tlak vody, zkontrolujte obvod, kontaktujte servis.
Během ohřevu se proudová pojistka vypíná.	Přetížený elektrický obvod, ke kterému je připojený ohřívač	Kontaktujte se s elektrikářem
