Typ produktu	Průtokový ohřívač vody (na baterii)
Značka	N'oveen
Model	PTL 1001
Napětí	220 – 240 V / 50 Hz
Výkon	3000 – 3600 W
Průtok	2 – 2.5 L/min
Pracovní tlak	0.04 – 0.6 MPa
Rozměry produktu (Š x H x V)	25 x 14.5 x 6 cm
Rozměry balení (Š x H x V)	26 x 31.5 x 12 cm
Čistá hmotnost / Hrubá hmotnost	0.75 kg / 1.15 kg
Typ instalace	Nástěnná nebo na stůl; musí být namontováno vodorovně
Regulace teploty	Otočná rukojeť s rozsahem 150°; studená voda 60°, teplá voda 60°, střed 30° (bez vody)
Displej	Digitální displej teploty; svítí při ohřevu, zhasíná v oblasti studené vody
Topné těleso	Okamžitý ohřev; ohřívač pracuje pouze když teče voda
Materiál	Nerezová ocel (tělo a tryska) (podle obrázků)
Bezpečnostní prvky	Vyžaduje uzemněnou zásuvku; nepoužívejte prodlužovací kabel; ochrana proti přehřátí (automatické vypnutí pokud není ponořeno); odpojení vyžadováno při mrazu
Údržba	Pravidelně čistěte perlátor; čistěte topnou trubici kartáčkem; vždy před čištěním odpojte napájení
Vodní připojení	Přímé připojení k vodovodnímu potrubí pomocí převlečné matice; nepřipojujte další trysky nebo škrticí prvky
Napájecí kabel	V případě poškození musí být vyměněn kvalifikovaným personálem
Použití	Pouze pro vnitřní použití; není vhodné pro osoby se sníženými schopnostmi bez dozoru

Často kladené otázky - PTL 1001 N'oveen

Jaké jsou požadavky na napájení pro PTL 1001?

PTL 1001 vyžaduje napětí 220 – 240 V / 50 Hz a příkon 3000 – 3600 W. Ujistěte se, že samostatný obvod a pojistka zvládnou jmenovitý proud.

Jaký je minimální požadovaný tlak vody?

Zařízení vyžaduje pracovní tlak 0.04 – 0.6 MPa. Pokud je tlak nižší než 0.04 MPa, voda se nemusí ohřívat nebo displej nemusí svítit.

Jak nainstaluji ohřívač vody?

Zařízení nainstalujte vodorovně na stěnu nebo postavte na stůl. Připojte k přívodu studené vody pomocí přiložené převlečné matice. Ujistěte se, že je ve vodovodním systému přítomen pojistný ventil. Po instalaci zkontrolujte těsnost, poté připojte do uzemněné zásuvky.

Proč se voda neohřívá?

Zkontrolujte, zda je připojeno napájení a tlak vody je alespoň 0.04 MPa. Také se ujistěte, že je páčka otočena do oblasti teplé vody. Pokud problém přetrvává, zkontrolujte jistič.

Jak mohu vyčistit perlátor?

Odšroubujte perlátor a opláchněte jej pod tlakovou vodou. Pokud je ucpaný, použijte jehlu k vyčištění otvorů. Vždy před čištěním odpojte napájení.

Co mám dělat, pokud se displej teploty nerozsvítí?

To může značit nízký tlak vody (< 0.04 MPa), poruchu obvodu nebo vadnou baterii. Zkontrolujte tlak vody a obvod. Pokud problém přetrvává, kontaktujte kvalifikovaného servisního technika.

Mohu použít prodlužovací kabel s tímto ohřívačem?

Ne. Návod výslovně uvádí: Nepoužívejte prodlužovací kabely k připojení ohřívače. Používejte pouze přímo uzemněnou zásuvku.

Jak nastavím teplotu vody?

Otočte páčku jemně směrem k oblasti teplé vody (rozsah 60°). Teplota závisí na průtoku vody: nižší průtok dává vyšší teplotu. Displej ukazuje stav ohřevu. Po každém použití otočte na 5 vteřin do oblasti studené vody, abyste předešli popálení při příštím použití.

Jaká bezpečnostní opatření mám dodržovat?

Zařízení musí být uzemněno. Nepřipojujte k silně zatíženému obvodu (např. s klimatizací nebo indukčním vařičem). Odpojte od sítě pokud hrozí riziko mrazu. Nemyjte ohřívač pod tekoucí vodou. Uchovávejte mimo dosah dětí.

Jaké jsou rozměry a hmotnost PTL 1001?

Rozměry produktu: 25 x 14.5 x 6 cm. Čistá hmotnost: 0.75 kg, hrubá hmotnost: 1.15 kg. Rozměry balení: 26 x 31.5 x 12 cm.

NÁVOD K OBSLUZE PTL 1001 N'oveen

Ďakujeme za nákup prietokového ohrievača vody N'OVEEN.

Děkujeme za nákup průtokového ohřívače vody N'OVEEN.

Před použitím se důkladně seznamte s návodem k obsluze a zachovejte ho pro budoucnost.

• Výrobok je určený na používanie iba vo vnútri, v interiéri.
• Pri prvom použití najprv pustite vodu, a až potom pripojte k el. napätiu.
• Teplota teplej vody nesmie prekročit' 60 stupňov Celzia.
• Výstup vody z výpustu nemôže byť pripojený k žiadnej dodatočnej koncovky, inej batérie či ventila!
• Perlátor musí byt' pravidelne čistený, el. napájanie musí byt' počas čistenia odpojené, vždy zachovávajte náležitú opatrnost'.
• Aby ste zabránili nebezpečenstvu, elektrickú batériu neumývajte pod tečúcou vodou, ale používajte iba jemne navlhčenú handričku.
• Če se naprava uporablja v prostorih, kjer lahko v napravi občasno zmrzne voda, jo je treba vsakič odklopiti iz napajanja.
• Skontrolujte, či je ohrievač pripojený do zásuvky s uzemnením, v opačnom prípade toto zariadenie nepoužívajte. Batériu nepripájajte s použitím predlžovacieho kábla.
• Ohrievač vyžaduje tlak vody v rozpätí 0,04 MPa – 0,6 MPa.
• Po každom použití nastavte koliesko na 5 sekúnd na studenú vodu, čím predídete

7 Kovová elastická hadica

Montáž batérie krok za krokom:

Pamatuj si! Zařízení musí být namontováno svisle a vodorovně ** (v závislosti na modelu)

* Během teplot pod bodem mrazu v místnosti, zejména na sezónních místech, jako jsou letní domy, zahrádkářské provozy, odpojte zařízení od napájení. Zařízení nemůže pracovat při mrazu.

** Vzhledem k rychlému ohřevu ohřívače na teplotu nad 500 ° C je velmi důležité instalovat zařízení podle pokynů (svisle a vodorovně - v závislosti na modelu), aby byl ohřívač zcela ponořen do tekoucí voda.

• Výrobek je vhodný k použití pouze uvnitř místnosti.
- Při prvním použití nejdříve napust'te vodu, a následně připojte elektrické napájení.
- Teplota výstupní vody musí být nižší než 60 stupňů Celsia.
- Výtok vody z koncové trubice nemůže být připojený k žádné jiné koncovce jiného kohoutku nebo škrticí klapky!

- Perlátor musí být pravidelně čištěný, elektrické napájení během čistění musí být odpojené a zachovaná příslušná opatrnost.

- Pro vyhnutí se nebezpečí, není možné elektrickou baterii mýt pod tekoucí vodou, používejte pouze lehce navlhčený hadřík.

- Zařízení musí být vždy odpojeno od elektrické sítě v místnostech, kde je nebezpečí zamrznutí vody v instalaci.

- Přesvědčte se, že ohřívač je připojený k zásuvce s uzemněním, v opačném případě spotřebič nepoužívejte. Nepoužívejte prodlužovací kabely k připojení baterie.

- Ohřívač vyžaduje tlak vody 0,04MPa-0,6MPa.

- Nastavte ovládací kolečko do zóny studené vody na 5 sekund po každém použití, pro vyhnutí se opaření rukou při následném použití, může to rovněž účinně ovlivnit prodloužení trvanlivosti výhřevného elementu.

- Jestliže je napájecí kabel poškozený, vyměňte poškozený vodič kvalifikovaným personálem nebo v specializovaném servisu.

- Během používání elektrického ohřívače nepoužívejte jiné elektrické spotřebiče velkého výkonu (např. klimatizace, indukční vařič, elektrický čajník apod.) připojené v tom samém elektrickém obvodu. Zásuvka nemůže být připojená k žádnému jinému silně zatíženému přípoji.

- Tento spotřebič není určený k používání osobami (v tom dětmi) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, ledaže jim byl poskytnut dozor nebo návod týkající se používání spotřebiče osobou odpovídající za jejich bezpečnost.

• Děti musí být pod dohledem, aby se zajistilo, že si nebudou hrát se spotřebičem.

Příprava k montáži

Protože výkon baterie je velký, zkontrolujte pojistku. Maximální zatížení pojistky musí splňovat požadavky na jmenovitý proud baterie.

Přesvědčte se, že v elektrické zásuvce se nachází zemnicí vodič.

Před použitím zkontroluite, zda skutečné napětí odpovídá napětí označenému na baterii.

Jestliže máte pochybnosti ohledně tohoto parametru, zkontaktujte se s osobou mající elektrické oprávnění, za účelem verifikace elektrické instalace.

Metody instalace

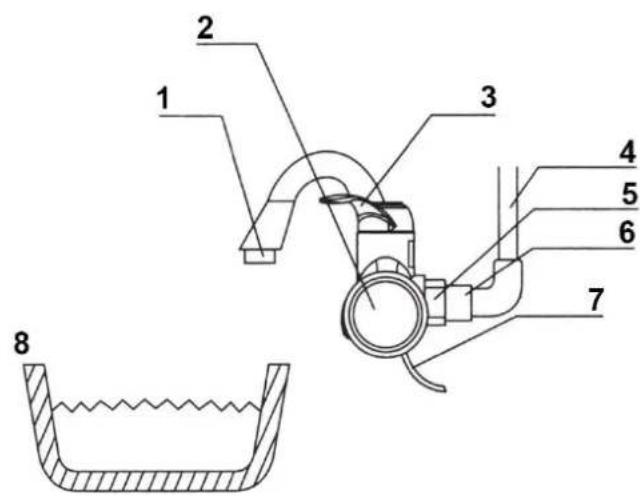

1. Způsob nástěnné montáže je uvedený na výkresu 1:

1

1. Perlátor

2. Plášť

3. Úchyt regulace vody

4. Přívod vody

5. Spojovací matice

6. Spojovací šrouby

7. Napájecí kabel

8. Umyvadlo

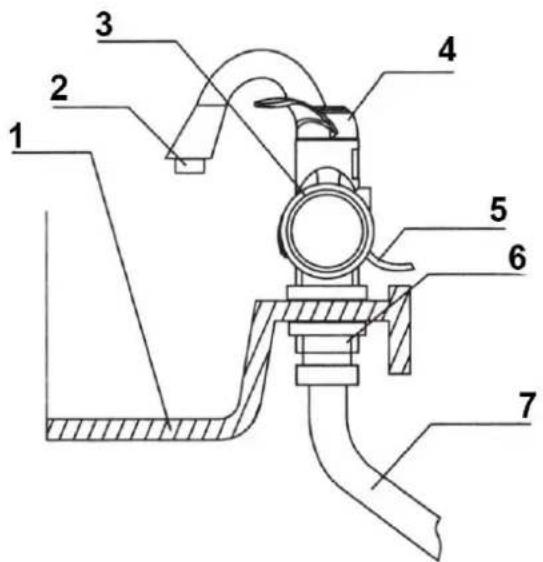

9. Způsob podlahové montáže

1. Umyvadlo
2. Perlátor
3. Plášť
4. Úchyt regulace vody
5. Napájecí kabel
6. Spojovací matice
7. Kovová, elastická hadice

Montáž baterie krok za krokem:

1. Zkontrolujte, zda je ve vodovodní instalaci pojistný ventil, který se musí nacházet před baterií, jestliže nemáte jistotu, zkontaktujte servis nebo osobu s odpovídajícími oprávněními.
2. Jestliže baterie vyžaduje připevnění (výkr. 2 i 3) zamontujte ji v souladu s výkresem. Přesvědčte se, že je nehybně připevněná.
3. Zkontrolujte, zda jsou všechny spoje došroubované.
4. Otočte úchyt ovládání a vypustte vodu, zkontrolujte elementy z hlediska průsaků. Jestliže nejsou průsaky, přejděte do dalšího kroku - instalaci obvodu.
5. Připojte ohřívač k napájení, připevněte kabel ke stěně pomocí svorek na kabely (nepoškod'te napájecí linii).
6. Otočte úchyt ovládání na zónu horké vody, digitální displej ukáže teplotu – začíná se ohřev vody. Otočte úchyt ovládání do zóny studené vody, displej zhasne – voda není ohřívaná.
7. Jestliže máte jakékoliv pochybnosti, zkontaktujte servis.

POZOR!

Aby byla zajištěna správná hladina vody v komoře s ohřívačem, musí být zařízení instalováno vodorovně.

TECHNICKÉ ÚDAJE

MODEL	PTL1001	PTL 1002
NAPĚTÍ	220 – 240 V /50 Hz	220 – 240 V /50 Hz
PŘÍKON	3000 – 3600 W	3000 – 3600 W
PRŮTOK	2 – 2,5 l / min	2 – 2,5 l / min
PRACOVNÍTLAK	0,04 – 0,6 MPa	0,04 – 0,6 MPa
ROZMĚRYVÝROBKU	25 x 14,5 x 6cm	14,5 x 14,5 x26,5 cm
ROZMĚRYBALENÍ	26 x 31,5 x 12cm	21 x 29,5 x 12cm
HMOTNOSTVÝROBKU	0,75 / 1,15 kgN.W/G.W	0.7 / 1.01 kgN.W/G.W

Způsob používání

1. Úchyt ovládání teploty vody

Jak je uvedené na výkresu, páka má rozsah otáčení 150°, zóna teplé vody to 60°, zóna studené vody to 60°, zóna střední 30° je bez vody.

Baterie funguje na zásadě ohřívání protékající vody, čím větší je průtok vody tím je její teplota nižší. Stačí jemně přesunout páku na zónu horké vody a baterie se zapne, protékající voda bude ohřátá.

2. Displej teploty

Displej ukazuje teplotu ohřívání vody, a stav práce baterie – ohřívání / bez ohřívání. Teplota samé vody se může různit od ukazované na displeji. Přesunutí páky do zóny studené vody

vypíná displej.

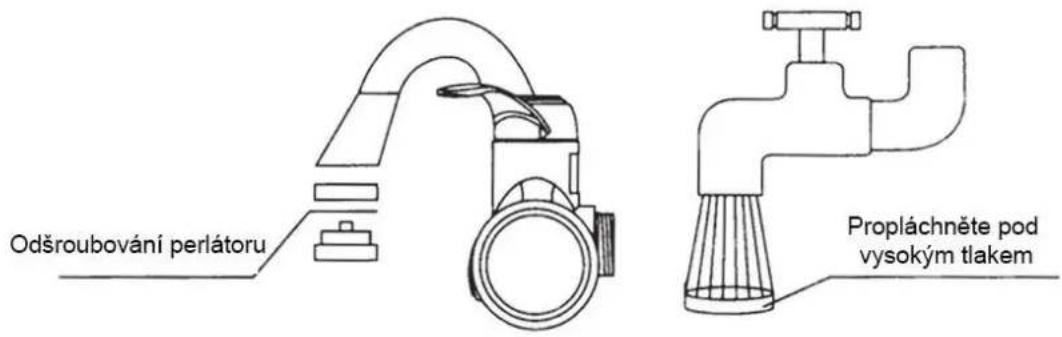

3. Čistění perlátoru

Odšroubujte perlátor, propláchněte vodou pod vysokým tlakem, jestliže není možné vyčistit vnitřek perlátoru, použijte jehlu.

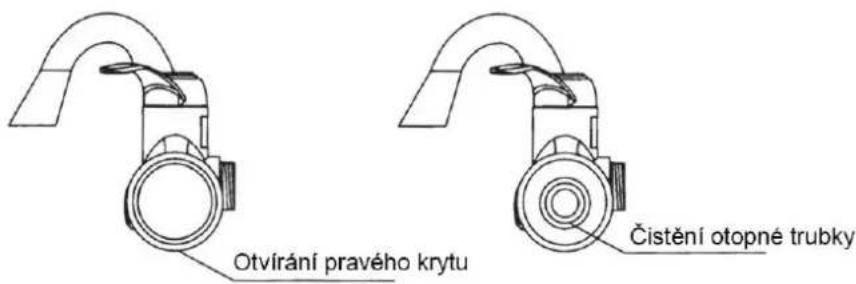

4. Čistění otopné trubky

Otevřete víko, opatrně promyjte trubku pomocí např. kartáčku na zuby, a následně ji propláchněte vodou, jak je uvedené na výkresu níže. Pamatujte, aby před čistěním odpojit napájení!

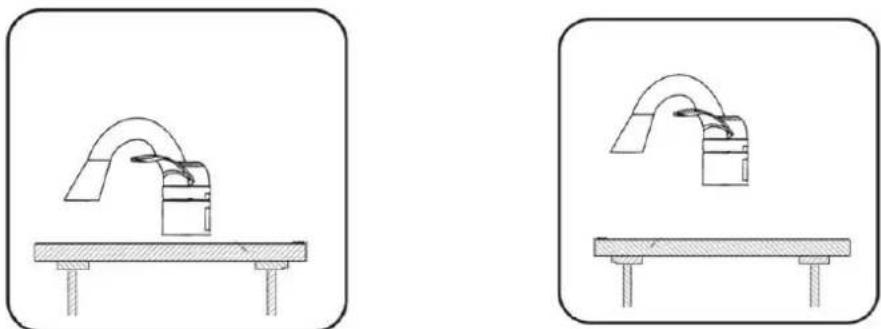

5. Věnujte pozornost správnému horizontálnímu nastavení elektrického ohřívače.

Baterie musí být zamontovaná rovnoběžně k desce jak pro deskový, tak i nástěnný model.

Problém	Příčina	Řešení
Voda se neohřívá.	Chybí napájení nebo tlak vody je příliš nízký.	Zkontrolujte napájení, minimální tlak nemůže být menší než 0,04MPa.
Teplota vody příliš nízká.	Tlak vody jest příliš vysoký nebo napětí příliš nízké.	Snižte výtok vody, zkontrolujte napětí.
Vysoká teplota vody, malý tlak vody výtoku.	Blokáda vtoku nebo nízký tlak vody.	Zkontrolujte a odstraňte zašpinění na vtokovém filtru, pokud problém se nadále vyskytuje, znamená to příliš nízký tlak vody.
Displej teploty se nesvítí.	Příliš nízký tlak vody, porucha obvodu nebo porucha kohoutku.	Nastavte správný tlak vody, zkontrolujte obvod, kontaktujte servis.
Během ohřevu se proudová pojistka vypíná.	Přetížený elektrický obvod, ke kterému je připojený ohřívač	Kontaktujte se s elektrikářem
