Typ produktu	Rotoped
Značka	HMS Premium
Model	BSP301
Rozměry (D x Š x V)	100 cm x 50 cm x 120 cm
Nosnost	120 kg
Hmotnost produktu	25 kg
Zdroje energie	Manuální (bez elektřiny)
Displej	LCD monitor pro čas, rychlost, vzdálenost, kalorie
Systém odporu	Magnetický odpor s 8 úrovněmi
Pedály	Nastavitelné s pásky na špičky
Nastavení sedadla	Vertikální a horizontální nastavení
Nastavení řídítek	Vícepolohově nastavitelné
Transportní kolečka	Ano, pro snadný přesun
Stabilizátory	Nastavitelné vyrovnávací nožičky
Monitor srdečního tepu	Snímače tepu na rukou
Držák na láhev	Ano
Údržba	Pravidelně dotahujte šrouby a mažte pohyblivé části
Bezpečnostní prvky	Nouzová brzda, stabilní rám
Dostupnost náhradních dílů	K dispozici prostřednictvím servisu HMS Premium
Záruka	2 roky

Často kladené otázky - BSP301 HMS Premium

Jak sestavit rotoped BSP301?

Postupujte podle uživatelské příručky s instrukcemi krok za krokem. Obvykle je třeba připevnit stabilizátory, sedlovou tyč, řídítka, pedály a konzoli. Použijte přiložené nástroje a ujistěte se, že jsou všechny šrouby pevně dotaženy.

Jaká je maximální hmotnost uživatele pro BSP301?

Maximální hmotnost uživatele je 120 kg. Překročení tohoto limitu může poškodit kolo a způsobit zranění.

Jak nastavit odpor na BSP301?

Otáčejte knoflíkem napětí umístěným na rámu poblíž konzole pro zvýšení nebo snížení odporu. K dispozici je 8 úrovní magnetického odporu.

Mohu kolo používat bez zapojení do elektřiny?

Ano, BSP301 je manuální rotoped, který nevyžaduje elektřinu. Displej je napájen baterií (obvykle AAA).

Jak přesunout rotoped na jiné místo?

Nakloňte kolo dopředu, aby se aktivovala transportní kolečka na předním stabilizátoru, poté jej opatrně převalujte. Před použitím se ujistěte, že je kolo stabilní.

Jak často mám kolo mazat?

Mažte kliky pedálů a další pohyblivé části každé 3 měsíce nebo po 50 hodinách používání. Použijte mazivo na bázi silikonu.

Displej nefunguje. Co mám dělat?

Zkontrolujte, zda jsou baterie správně nainstalovány a mají dostatečnou kapacitu. V případě potřeby je vyměňte za nové AAA baterie. Také se ujistěte, že je připojen kabel senzoru.

Je na BSP301 monitor srdečního tepu?

Ano, kolo má na řídítkách senzory tepu na rukou. Uchopte je oběma rukama pro měření srdečního tepu.

Co mám dělat, když kolo při používání vibruje?

Ujistěte se, že nastavitelné vyrovnávací nožičky na stabilizátorech jsou správně nastaveny tak, aby se dotýkaly podlahy. Dotáhněte všechny šrouby a umístěte kolo na rovný povrch.

Kde mohu zakoupit náhradní díly pro BSP301?

Kontaktujte zákaznický servis HMS Premium nebo navštivte jejich oficiální webovou stránku pro objednání náhradních dílů. Uveďte číslo modelu pro přesné díly.

NÁVOD K OBSLUZE BSP301 HMS Premium

1. Před použitím variabilní kladky nejprve zkontrolujte, zda jsou všechny šrouby pevně zajištěny.
2. Proved'te potřebné nastavení a vyberte zátěž, která Vám vyhovuje.
3. Pohyb během tréninku provádějte pomalu a plynule, bude mít větší účinek.
   4.Zátěž během tréninku zvyšujte postupně.

Upozornění:

1. Před zahájením jakéhokoliv tréninkového plánu se porad'te se svým lékařem.
   2.Zkontrolujte, zdajsou všechny šrouby dotaženy.
2. Trénujte nejdříve 40 minut po posledním jídle.
3. Trénujte ve vhodném sportovním oděvu a vhodných botech.
4. Před tréninkem se rozcvičte, abyste předešli zranění.
5. Děti udržujte mimo dosah zařížení, abyste předešli zranění.
6. Starým lidem, dětem, zdravotně postiženým osobám by mělo být věnováno pečlivé vedení.
   8.Do mechanizmu zařízení nevkládejte žádné cizí předměty, mohlo by dojít k poškození zařízení.
7. Instalace se provádí pomocí ocelových kotev do pevné betonové stěny.

Popis záruky

Rozsah záruky

Poškození a poruchy při dodržení správné údržby a správného používání v souladu s touto příručkou. Nikolv fyzická poškození. Záruční list se nepřevádí.

Následující podmínky nespadají do rozsahuj záruky :

1 V důsledku zneužití, zanedbané údržby, nehody, neopravněné úpravy;
2. Jiné neschválené úpravy a z nich plynoucí poškození.

Nákup příslušenství a údržba、

Veškeré příslušenství k variabilní kladce můžete zajistit u svého lokálního prodejce. Distributor zařízení Vám dokáže zajistit údržbu a servis zařízení.

Polohu montážních otvorů lze vyčíst z nákresu Model: BSP301

Rozměry:	1965x616x167.6(mm)
Hmotnost netto/bruto:	64.5KG/70KG
Zátěž:	Pneumatická 5-30KG
Norma:	GB17498.1-2008,EN 957

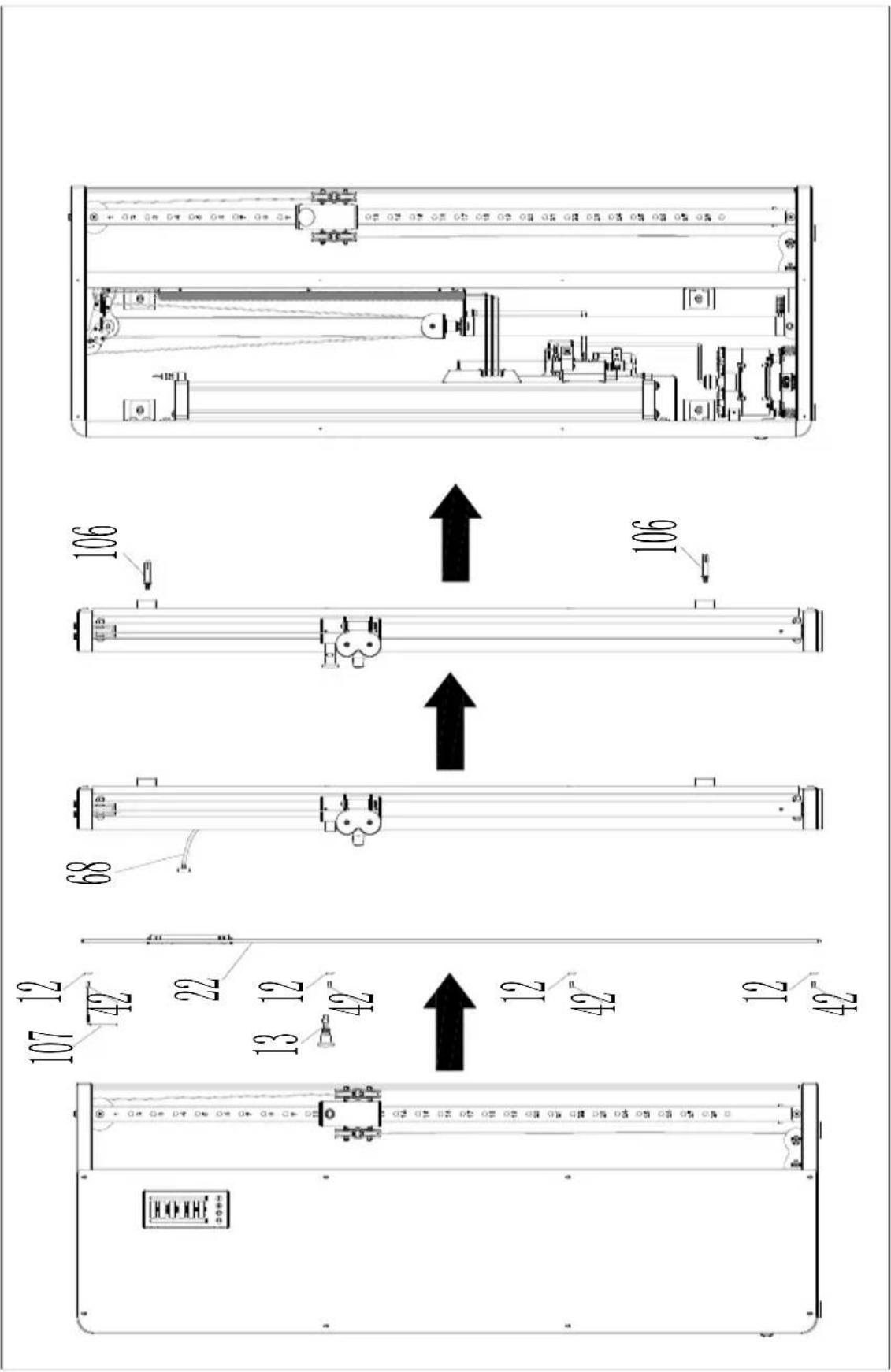

POSTUP MONTÁŽE

1. Zobrazení: čas, spálené kalorie / tepová frekvence, průměrný výkon, max. výkon, čas, hmotnost zátěže.
2. Pole spálené kalorie / tepová frekvence zobrazuje tep pouze pokud je připojen vysílač tepové frekvence (hrudní pás).
3. Svislé sloupce po stranách displeje zobrazuje délku vytažení levého a pravého madla.

2. Tlačítka

1. "Return", "Mode", "+", "-";

3. Zapnutí

Reproduktor vydá dlouhý signal a po 2 vteřinách se rozsvídí displej.

4. Pohotovostní režim

1. V pohotovostním režimu je výchozí Základní režim;
2. Režimy cvičení zahrnují: Základní režim, režim odpočítávání přítahů, režim odpočítávání kalorií a režim odpočítávání času.
3. Režimy můžete přepínat stisknutím tlačítka "Mode". Když se nacházíte v jiném než Základním režimu, stisknutím tlačítka "Return" se vrátíte do Základního režimu.
4. V Základním režimu upravujete tlačítky “+” a “-” hmotnost zátěže.
5. V režimu s odpočtem upravujete tlačítky “+” a “-” cílovou hodnotu.
6. Rozsah nastavitelné zátěže: 2,5 - 30KG v krocích po 2,5 kg.
7. Rozsah nastavitelného času: 1 - 90 minut, v krocích po 30 vteřinách.
8. Rozsah pro spálené kalorie: 5 – 650 kcal, v krocích po 20 kcal.
9. Rozsah pro nastavení opakování: 10-9900, v krocích po 1 přítahu.
10. Zařízení po 10-ti minutách nečinnosti přejde do režimuhibernace.

4. Trénink

1. Zatáhnutí za rukojeť je považováno za signál k zahájení cvičení.
2. Po zahájení cvičení a nezatáhnutí za rukojeť po dobu 30 sekund cvičení pozastavíte a bzučák jednou dlouze pípne.
3. Během cvičení stiskněte tlačítko "Return", cvičení se zastaví a bzučák jednou dlouze zapípá.
4. V režimu odpočítávání se po dokončení odpočítávání hodnoty cvičení zastaví a bzučák jednou dlouze zapípá.

6. Pauza

1. Pro pozastavení cvičení stiskněte tlačítko "Return", cvičení se zastaví a bzučák jednou dlouze pípne;

2. Po pozastavení cvičení, kdy po dobu 10 minut není prováděna žádná

operace, přejde systém do režimu hibernace.

1. Po zatažení za rukojeť cvičení pokračuje.

7.Konec tréninku

1. Po ukončení cvičení se v okně displeje zobrazí údaje o tomto cvičení a po 10 minutách nečinnosti přejde do režimu hibernace.

2. Po zastavení cvičení přejděte stisknutím tlačítka “Return” do pohotovostního režimu.

3. Pokud po vice než 5-ti vteřinách zatáhnete za rukojeť, trénink se spustí znova.

8. Hibernate

Když je systém v režimu hibernace, můžete jej probudit stisknutím libovolného tlačítka nebo zatažením za rukojeť.

9. Chyba

1. Pokud dojde k poruše, pouze u chyby ER1 dojde k automatickému odstranění chyby po obnovení signálu. U ostatních závad je potřeba zařízení odpojit od napájení.

2. Chybové kódy

Chybový kód	Popis	Důvod
ER1	Chyba komunikace	Displej nepřijmá signal od řídící jednotky
ER2	Chyba vzorkování	Vzorkování překračuje běžnou hodnotu
ER3	Ochrana motoru	Kompresor běží 5 minut v kuse
ER4	Ochrana proti vyfouknutí	Tlak se snižuje déle než 3 minuty
ER5	Chyba tlaku	Kompresor tlakuje ale tlak nestoupá
ER6	Chyba vyfukování	Ventil pro vyfukování je otevřen ale tlak se nesnižuje
ER7	Chyba komunikace	Základní deska napřijmá signál

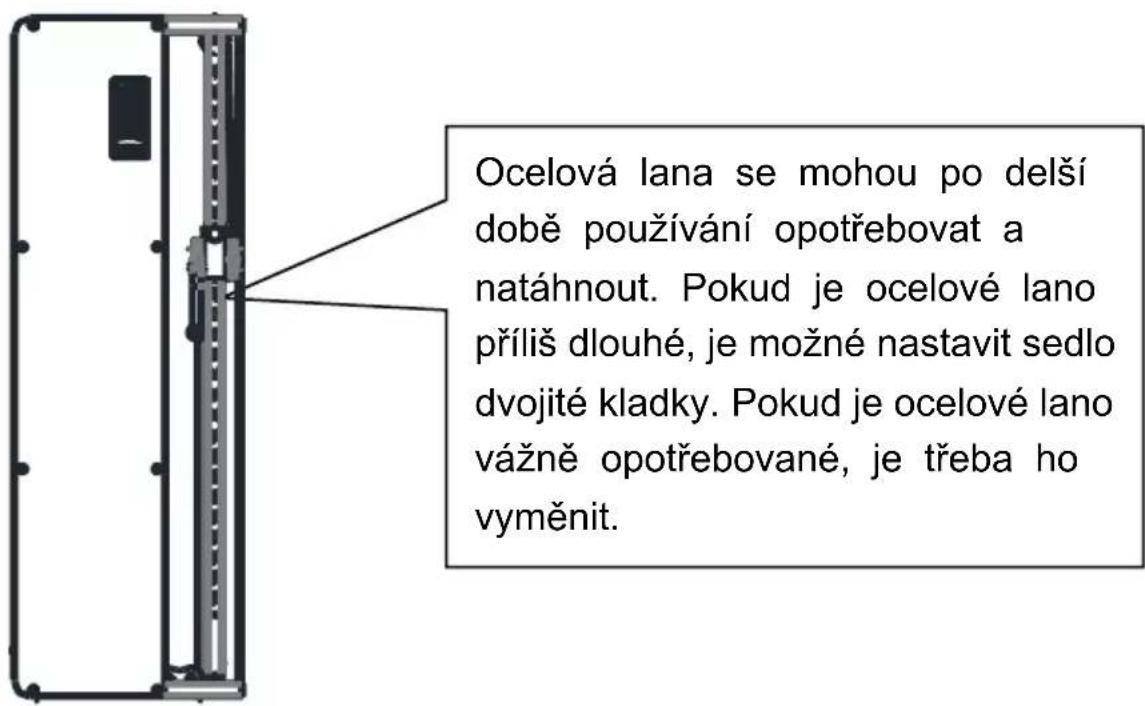

Ocelová lana se mohou po delší době používání opotřebovat a natáhnout. Pokud je ocelové lano příliš dlouhé, je možné nastavit sedlo dvojité kladky. Pokud je ocelové lano vážně opotřebované, je třeba ho vyměnit.

Nastavení délky ocelového lana

Při dlouhodobém používání se ocelové lana natahují, proto je nutné tuto délku kompenzovat.

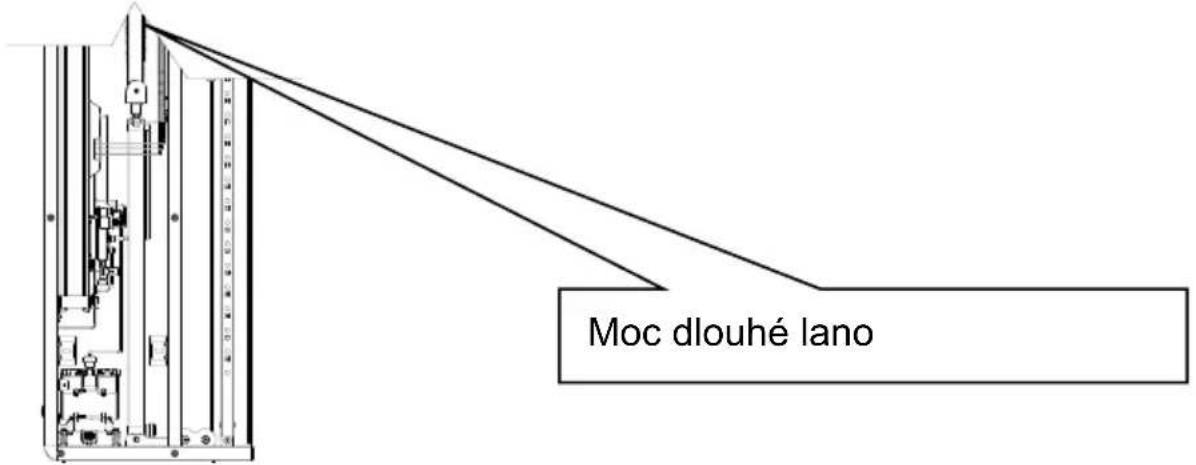

Seřízení délky lana

1. Sejměte přední kryt trenažéru.

2. Pokud je ocelové lano příliš dlouhé, povolte pomocí klíče 19*22 matici M12, poté vyjměte kladku (neměňte směr ocelového lana) a poté 1-2krát otočte základnou dvojité kladky ve směru hodinových ručiček, abyste nastavili ocelové lano na vhodnou délku, nakonec namontujte kladku a utáhněte matici.

Moc dlouhé lano

SEZNAM DÍLŮ

Č	Název	Popis	Ks		Č	Název	Popis	Ks
01	Hlavní rám		1		02	Sloup		1
03	Posuvné kladek		1		04	Kryt dvojité kladky		2
05	Kování	T3.0*55*136	4		06	Základna spojených kladek		1
07	Montážní deskakompresoru	T2.5*96*170	1		08	Držák pístu	T2.5*70*149	1
09	Držákvzdušníku	T2.5*63*94	2		10	Montážnídeska	T2.5*110*123	1
11	Ochranný profil kompresoru	T2.0*30*14.5	1		12	Podložka	19.5*2.5H	8
13	Pružinový kolík		1		14	Karabina	6*60	2
15	75 kladka		1		16	59 kladka		9
17	59 kladka sotvorem promagnet		2		18	magnet	6*5 strong magnet	2
19	Lanová svorka	18*33	2		20	Hliníkovákrytka	100*40*20	2
21	Panelové lišty	12*20*1865	1		22	Přední kryt	T6.0*400*1950	1
23	Madlo		2		24	Nylonovépouzdro	22*13 Black	4

Č	Název	Popis	Ks		Č	Název	Popis	Ks
25	Pouzdro posuvu kladek	60*35	2		26	Noha	40*100*10	2
27	Silentblok	12* 6*10	4		28	Ocelové lano	3.3*7980	1
29	Doraz	30*36.3	2		30	Zadní panel	T4.0*570*1945	1
31	Rámeček displeje		1		32	Kryt řídící jednotky		1
33	Panel displeje	T2.0*87*219	1		34	Kabelová smyčka		5
35	Šroub	ST3*10	14		36	Šroub	M4*8	6
37	Šroub	M4*10	6		38	Šroub	M4*18	4
39	Šroub	M4*35	2		40	Šroub	M5*10	2
41	Šroub	M5*15	2		42	Šroub	M6*15	12
43	Šroub	M4*8	4		44	Šroub	M6*10	6
45	Šroub	M6*15	12		46	Šroub	M6*30	4
47	Šroub	M6*30	3		48	Šroub	M6*30	2
49	Šroub	M6*50	1		50	Šroub	M8*15	14
51	Šroub	M8*15	2		52	Šroub	M10*20	4
53	Šroub	M10*50	1		54	Šroub	M10*55	1
55	Šroub	M10*85	2		56	Šroub	M12*40	1
57	Matice	M6	18		58	Matice	M10	4
59	Matice	M12			60	Podložka	6.6* 11.8*t1.6	28
61	Podložka	9* 16*t1.6	16		62	Podložka	11* 20*t2.0	12
63	Podložka	13* 25*t2.0	2		64	Panel displeje	75*200	1
65	Řídícijednotka	80*120	1		66	Hallův snímač	40*40	2

Č	Název	Popis	Ks		Č	Název	Popis	Ks
97	Distributor vzduchu	32*32*112	1		98	Trubice A		1
99	Trubice B		1		100	Trubice C		1
101	Trubice D		1		102	Trubice		1
103	Trubicová svorka		1		104	Podložka k monitoru	T1.0*7*(70)	2
105	Šroub	BT4*8	4		106	Šroub	M10*80	4
107	Klíč		1

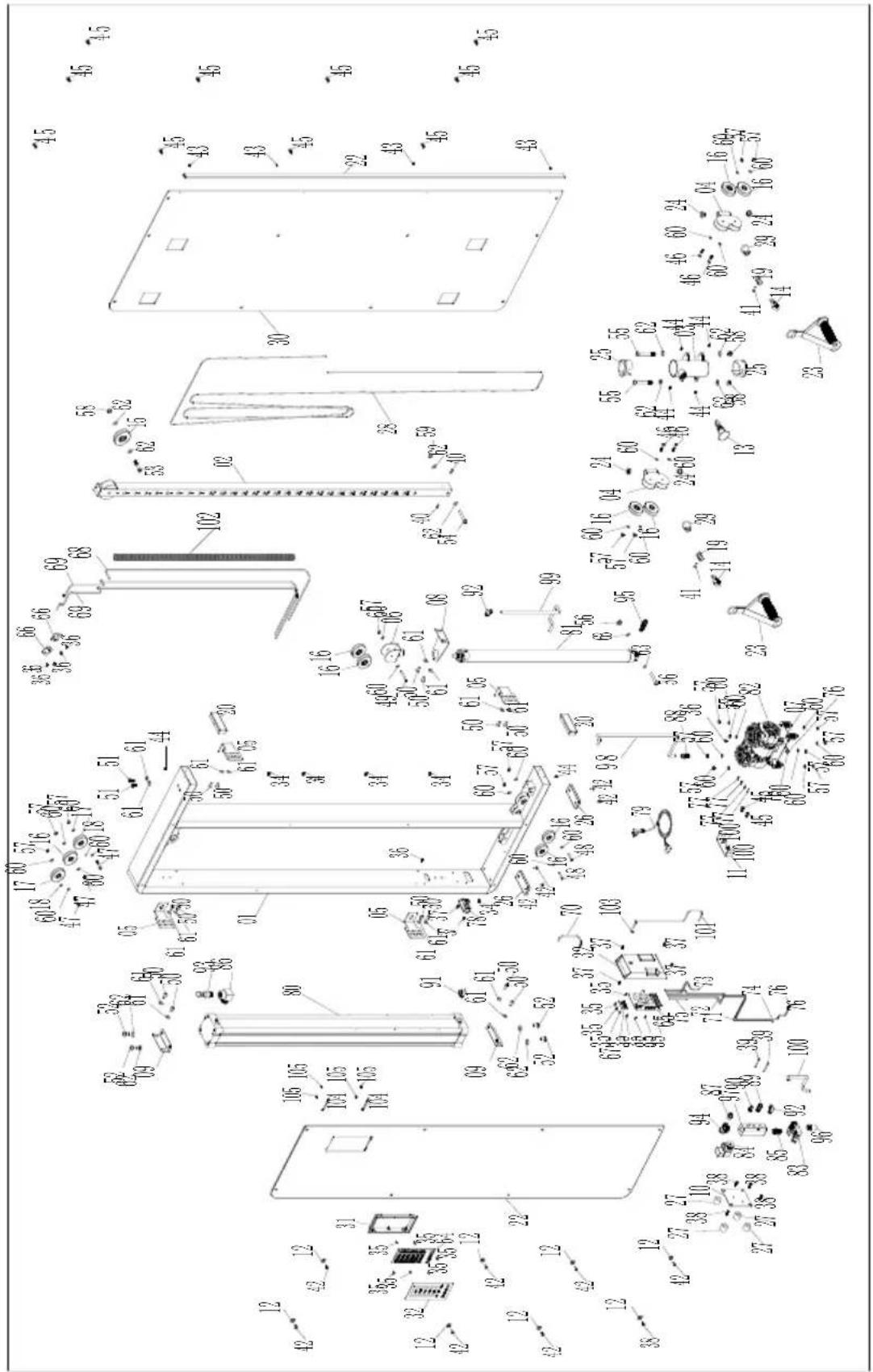

SCHÉMA

Tato fáze pomáhá rozproudit krev v těle a správně zapojit svaly. Sníží se také riziko křečí a svalových zranění. Doporučujeme provést několik protahovacích cviků, jak je uvedeno níže. Každé protožení by mělo trvat přibližně 30 sekund, svaly do protožení necvičte násilím ani nestrhávejte - pokud to bolí, STOP.

BOČNÍ OPĚRKY PŘEDNÍ BENDY VNĚJŠÍ STEHNO VNITŘNÍ STEHNO LÝTKO / ACHILOVKA

Fáze ochlazení

V této fázi je třeba nechat srdečně-cévní systém a svaly odpočívat. Opakujte zahřívací cvičení, např. snižte tempo a pokračujte přibližně 5 minut. Nyní je třeba zopakovat protahovací cviky, přičemž opět pamatujte na to, abyste svaly do protožení netlačili ani nestrhávali.

Jakmile se stanete zdatnějšími, možná budete muset trénovat déle a intenzivněji. Doporučuje se trénovat alespoň třikrát týdně, a pokud je to možné, rozložte tréninky rovnoměrně do celého týdne.

CZ: Označení zařízení symbolem přeškrtnutého kontejneru na odpad informuje o zákazu ukládání použitých elektrických a elektronických zařízení společně s ostatním odpadem. Podle směrnice WEEE o nakládání s použitým elektrickým a elektronickým

odpadem je nutné pro tento typ zařízení používat oddělené metody likvidace.

Uživatel, který hodlá tento výrobek zlikvidovat, je povinen jej odevzdat na sběrném místě pro použitá elektrická a elektronická zařízení, čímž přispěje k opětovnému použití, recyklaci nebo zpracování na druhotné suroviny, a tím přispěje k ochraně životního prostředí. Za tímto účelem se obraťte na místo, kde byl spotřebič zakoupen, nebo na místní úřad. Nebezpečné složky obsažené v elektronických zařízeních mohou způsobit dlouhodobé nepříznivé změny v životním prostředí a také mít škodlivý vliv na lidské zdraví.

Název produktu:......

EAN kód:....

Datum prodeje:

ZÁRUČNÍ PODMÍNKY:

1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje: skútr 24 měsíců, baterie po dobu 6 měsíců.

2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:

- čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího,

- platného doklad o koupi produktu s datem prodeje (účtu),

1. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu nebo servisu.

2. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 90 dnů.

3. Záruka se nevztahuje na:

- mechanické poškození a vady způsobené nimi,

- poškození a vady vyplývající z nesprávného použití a skladování,

- špatnou montáž a údržbu,

- poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola, ložiska atd.

1. Záruka zaniká, pokud:

- vyprší její platnost,

- bylo do produktu neodborně zasaženo,

- nebyla dodržena pravidla řádné údržby.

1. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho písemným svolením k čištění.

2. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.

3. Ručitel také informuje, že provozuje pozáruční servis.

4. Výrobek by měl být v původním obalu a zajištěn pro přepravu.

5. V případě reklamace zboží prosím postupujte podle návodu na webových stránkách: https://serwis.abisal.pl/

Pokud zboží neodpovídá smlouvě, má kupující ze zákona nárok na zajištění právní ochrany na náklady prodávajícího. Záruka nemá na tyto zákonné opravné prostředky vliv.

ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY. UPOZORNĚNÍ O OPRAVĚ

Č.	Datum nahlášení	Datum vydání	Průběh oprav	Podpis příjemce (obchod, majitel)
