GHI92X - Kuchyňský odsavač par GORENJE - Bezplatný návod k obsluze

Značka	Gorenje
Model	GHI92X
Typ výrobku	Odsavač par
Napájení	220-240 V ~ 50-60 Hz
Úrovně rychlosti ventilátoru	9 rychlostí (1-9) plus 2 intenzivní rychlosti (10 a 11)
Typ ovládání	Dotykový posuvník s LED displejem
Typ osvětlení	LED (výměna pouze servisem)
Úrovně intenzity světla	9 úrovní
Perimetrický sací panel	Ano, odnímatelný pro čištění
Typ odvodu	Odvod nebo recirkulace (filtrační verze)
Průměr odvodu	120 mm / 125 mm / 150 mm (volitelně)
Typ tukového filtru	Kovový, omyvatelný (vhodný do myčky nádobí do 70°C)
Uhlíkový filtr	Volitelný pro recirkulaci, vyměňujte každé 4 měsíce
Automatické větrání	Ano, s čidlem a volbou varné desky (plynová/elektrická)
Časovač / Automatické vypnutí	Ano (10/20/30 min)
Funkce obnovy (24h)	Ano, běží 10 minut každou hodinu po vypnutí
Indikátor nasycení filtru	Ano, pro tuk (40h) a uhlík (160h)
Typ instalace	Závěsný na strop (ostrovní odsavač)
Minimální vzdálenost od varné desky	50 cm (elektrická) / 65 cm (plynová nebo kombinovaná)
Bezpečnostní prvky	Automatické vypnutí, dětská pojistka (nepřímo), tepelná ochrana
Hmotnost	Není uvedeno v manuálu

Často kladené otázky - GHI92X GORENJE

Jaká je minimální vzdálenost mezi varnou deskou a odsavačem?

Minimální vzdálenost je 50 cm pro elektrické varné desky a 65 cm pro plynové nebo kombinované. Vždy dodržujte pokyny výrobce varné desky, pokud uvádí větší vzdálenost.

Mohu používat odsavač v recirkulačním režimu?

Ano, můžete jej používat ve filtrační verzi instalací aktivního uhlíkového filtru. Filtr není součástí dodávky a musí být zakoupen samostatně. V tomto režimu není potřeba odvodní potrubí.

Jak čistit tukový filtr?

Kovový tukový filtr myjte alespoň jednou měsíčně. Lze jej čistit v myčce nádobí při nízké teplotě (max 70°C) s krátkým cyklem. Po umytí jej sušte v troubě při max 100°C po dobu jedné hodiny. Filtr vyměňujte každé 2 roky.

Jak často vyměňovat uhlíkový filtr?

Uhlíkový filtr vyměňujte každé 4 měsíce nebo když bliká indikátor nasycení. Uhlíkový filtr nelze mýt ani regenerovat.

Co znamenají kontrolky na ovládacím panelu?

T9 bliká, když je uhlíkový filtr nasycen (po 160 hodinách). T9 svítí, když je třeba vyčistit tukový filtr (po 40 hodinách). Po údržbě stiskněte T9 při vypnutém odsavači pro reset.

Jak kalibrovat čidlo pro automatické větrání?

Stiskněte T4 na 5 sekund při vypnutém motoru. Kalibrace trvá 15 minut. Proveďte ji v prostředí bez pachů. Je nutná při prvním použití nebo při změně typu varné desky.

Mohu vyměnit LED světla sám?

Ne, LED světla musí vyměnit kvalifikovaný technik nebo autorizovaný servis. Pro výměnu kontaktujte technický servis Gorenje.

Jaký je účel perimetrického sacího panelu?

Perimetrický sací panel optimalizuje proudění vzduchu a zlepšuje výkon odsavače. Lze jej odstranit pro čištění. Při demontáži jej držte oběma rukama, aby nespadl.

Proč se můj odsavač po instalaci nespustí?

Zkontrolujte, zda je napájení správně připojeno (220-240 V, 50-60 Hz). Ujistěte se, že je spotřebič plně nainstalován před připojením k síti. Pokud problém přetrvává, kontaktujte technický servis.

Jaká bezpečnostní opatření bych měl dodržovat?

Nikdy nepoužívejte odsavač bez mřížky. Nepřipalujte jídlo pod odsavačem. Zajistěte dostatečné větrání při použití s plynovými spotřebiči. Před čištěním odpojte napájení. Při instalaci nebo údržbě vždy používejte pracovní rukavice.

NÁVOD K OBSLUZE GHI92X GORENJE

CS Návod na montáž a používání
SK Návod k montáži a užití
PL Instrukcja montażu i obsługi
HU Felszerelési és használati utasítás
EN Instruction on mounting and use
DA Bruger- og monteringsvejledning
FI Asennus- ja käyttöohjeet
HR Uputstva za montažu i za uporabu
КК Пайдалану нускауы
DE Montage- und Gebrauchsanweisung
NO Instrukser for montering og bruk
RU Инструкции по монтажу и эксплуатации
SL Navodila za montažo in uporabo
SR Uputstva za montažu i upotrebu
SV Monterings- och bruksanvisningar

Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektován pro odsávání dýmů a par při vaření a je určen pouze k domácím účelům.

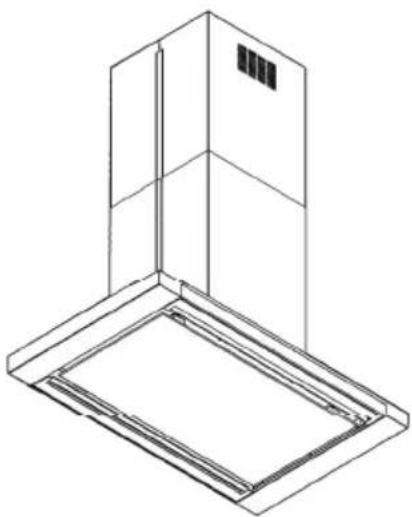

Digestoř může mít odlišný vzhled od ilustrací na výkresech této příručky, nicméně návod k použití, údržba a montáž zůstávají nezměněny.

! Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala

společně s přístrojem.

! Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
! Neměňte elektrickou či mechanickou úpravu výroku anebo vývodního zařízení.
! Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.

Poznámka: detaily označené symbolem “(*)” jsou volitelné doplňky, dodáváné pouze pro některé modely nebo součástky, které je nutné dokoupit.

VÝMĚNA ŽÁROVEK

Pozor! Nenapojujte přístroj na elektrickou síť, dokud nebyla zcela dokončena jeho instalace.

Před provedením jakéhokoliv úkonu čištění nebo údržby, je třeba odpojit kryt od elektrické sítě tak, že se odpojí od zásuvky nebo vypnutím hlavního vypínače obytné jednotky.

Při všech instalačních a údržbových pracích používejte pracovní rukavice.

Přístroj není určen k používání pro děti nebo pro osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi, které s ním nemají zkušenost a neznají ho.

Tyto osoby můžou s přístrojem zacházet pouze tehdy, kdy jsou pod dohledem odborného personálu nebo jsou speciálně vyškoleny k jeho použití osobou odpovědnou za jejich bezpečnost.

Děti musí být pod dohledem, aby si s přístrojem nehrály.

Nikdy nepoužívejte kryt bez správně namontované mříže!

Kryt nesmí být NIKDY používán jako odkládací plocha. Může se tak stát pouze ve specificky uvedených případech.

Místnost musí být vybavena dostatečnou ventilací, v případě, že je kuchyňský kryt používán současně s jinými přístroji s plynovým spalováním nebo spalováním jinými palivy.

Odsávaný vzduch nesmí být odváděn do odvodu používaného pro odpad kouřů z přístrojů na plynové spalování nebo spalování jiných paliv.

Je přísně zakázáno vařit jídla s volným plamenem pod krytem.

Použití otevřeného plamene je škodlivé pro filtry a může se stát příčinou požárů, je tedy třeba se mu vyhnout v každém případě.

Smažení je třeba provádět pouze za stálé kontroly, aby nenastala situace, kdy se olej přehřeje a dojde k jeho vznícení.

Přístupné části se mohou značně rozpálit, pokud jsou používány současně s varným zařízením.

Pokud se týká technických a bezpečnostních opatření, která je třeba zaujmout při odvádění kouře, je třeba úzce dodržovat normy místních odpovědných orgánů.

Kryt je třeba často čistit jak vnitřně, tak z vnějšku (ALESPOŇ JEDNOU ZA MĚSÍC), je třeba v každém případě dodržovat vše, co je uvedeno v návodu k údržbě popsaném v tomto manuálu).

Nedodržování norem čištění krytu a výměny a čištění filtrů se může stát příčinou požárů.

Nepoužívejte či nenechávejte digestoř bez řádně nastavených svíditel a nevystavujte se tak nebezpečí elektrického výboje.

Výrobce se zříká jakékoliv odpovědnosti za eventuální nepříjemnosti, škody nebo požáry způsobené na přístroji, které jsou následkem nedodržování pokynů uvedených v tomto manuálu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2002/96/ES o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou

likvidací tohoto výrobku mohlo dojít.

Symbol

na výrobku nebo na

dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je

nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobnější informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; ISO 3741; EN 50564; IEC 62301.

- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl)

Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

POZOR! Pokud instalace šroubů a úchytných zařízení není provedena v souladu s tímto návodem, hrozí nebezpečí úrazu elektrickým proudem.

POUŽITÍ

Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.

Odsávání mimo místnost

Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.

Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.

Pozor! Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.

Horizontální část odtahového potrubí musí mít lehký sklon směrem nahoru (přibližně 10°), tak aby vzduch mohl být odváněn směrem ven snadněji.

Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.

Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).

Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.

Za to výrobce odmítá jakoukoliv zodpovědnost.

! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
! Používejte odtahové potrubí s co nejhladším vnitřním povrchem.
! Materiál použitý pro odtahové potrubí musí odpovídat platným normám.

Odsávání s recilkulací

Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.

INSTALACE

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řídit.

Elektrické připojení

Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikamii umístěnému uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

Pozor! Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.

Digestoř je vybavena speciálním napájecím kabelem; v případě poškození kabelu vyžádejte si ho u servisní služby.

Instalace

Tento typ digestoř musí být upevněn na stropě.

Výrobek o velké hmotnosti, manipulace a instalace digestoře by měla být prováděna alespoň dvěma nebo více osobami.

Před zahájením instalace:

- Zkontrolujte, zda má zakoupený výrobek vhodné rozměry pro zvolený prostor instalace.

- Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz příslušný odstavec). Je třeba jej/je namontovat zpět v případě, že hodláte používat odsavač ve filtrační verzi.

- Zkontrolujte, zda se uvnitř odsavače nenachází (z přepravních důvodů) materiál příslušenství (například sáčky se šrouby, záruky atd.), případně je vyjměte a uschovejte.

- Pokud je to možné, odpojte a odstraňte nábytek nacházející se pod a kolem prostoru instalace za účelem získání lepšího přístupu ke stropu/stěně, na který/ou má být odsavač nainstalován. Dále je třeba v rámci možností co nejlépe ochránit nábytek a všechny součásti potřebné pro instalaci. Zvolte si rovný povrch a pokryjte jej ochrannou fólií, na kterou uložíte odsavač a součásti příslušenství.

- Dále zkontrolujte, zda je v blízkosti prostoru instalace odsavače (v prostoru přístupném i po montáži odsavače) dostupná zásuvka elektrického rozvodu a zda bude možné provést připojení zařízení na odvádění kouře směrem ven (platí pouze pro odsávací verzi).

- Provedte všechny potřebné zednické práce (např.: instalaci zásuvky elektrického rožvodu a/nebo realizaci otvoru pro průchod kouřové trubky).

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

PROVOZ

V případě velmi intenzivní koncentrace kuchyňských par použijte maximální sací výkon. Doporučuje se zapnout digestoř 5 minut před zahájením vaření a vypnout ji cca 15 minut po ukončení vaření.

Tento model je vybaven obvodovým odsávacím panelem.

Panel slouží k optimizací výkonu digestoře.

T1 - ON/Stand By (pohotovostní režim)

- zvolte T1 pro zapnutí, nastavení a spuštění kterékoliv funkce digestoře:

příkazové ikony volitelné uživatelem se rozsvítí (nízká intenzita světla)

POZN. = ikona T9 zůstane vypnutá, protože se jedná o ukazatel nasycení; nicméně je možné vstoupit do nastavení podle postupu popsaném v odstavci "Stav použití uhlíkového/tukového filtru".

T2 - ON/OFF Světlo

SL1 - Zvýšení/Snížení intenzity světla

- stiskněte T2 pro zapnutí světla

- zlehka se dotkněte ovládacího příkazu pohybem prstů směrem doprava pro zvýšení intenzity světla (intenzita 1 --- > intenzita 9);

- zlehka se dotkněte ovládacího příkazu pohybem prstů směrem doleva pro snížení intenzity světla (intenzita 9 --- > intenzita 1);

- stiskněte T2 pro vypnutí světla

POZN. = světlo se rozsvítí, poprvé je nastaveno na intenzitu 1; příště se zapne dle poslední nastavené intenzity před vypnutím.

T3 - Automatická ventilace

- stiskněte T3 pro aktivaci automatického větrání

- rychlost odsávání začne zpočátku na druhé rychlosti, poté bude nastavena automaticky senzorem.

- stiskněte T3 pro deaktivaci automatického větrání

POZN. = pokud uživatel během automatického větrání bude zasahovat do jiných funkcí, které regulují rychlost, funkce automatického větrání se deaktivuje.

POZN= nedojde-li ke správnému připojení senzoru, motor se nespustí a zazní akustický signál po dobu 10 sekund

NB – zvláštní případy provozu senzoru

1) v případě, že senzor nastaví rychlost "Časování nebo časování x2", po uplynutí 5 minut se ventilace vrátí na devátou rychlost;

2) v případě, že nedojde k žádným změnám v rychlosti po dobu více než 10 min, digestoř se vypne a automatické větrání se deaktivuje;

Volba varné plochy

Tato operace optimalizuje provoz digestoře během automatického větrání; při vypnutém motoru postupujte následovně:

- stiskněte T3 na 5 sekund: rozsvítí se T5 a T6.

- stiskněte T5 pro volbu Plynové varné plochy;

- stiskněte T6 pro volbu Elektrické varné plochy.

POZN. = jako výchozí nastavení je nastavena plynová plocha

Kalibrace senzoru

Tato operace je důležitá pro správný provoz senzoru, který reguluje digestoř v režimu automatického odsávání; musí se provést:

- při prvním zapnutí digestoře

- při volbě/změně varné plochy

- pokaždé, když dojde k abnormálnímu provozu digestoře v režimu automatického odsávání.

Provádějte kalibraci, pokud je to možné, v místnosti bez zvláštních zápachů a probíhajícího vaření.

Pro kalibraci senzoru postupujte následovně:

- stiskněte tlačítko T4 po dobu 5 sekund při vypnutém motoru.

Kalibrace bude trvat 15 minut, s:

- motorem zapnutým na druhé rychlosti

- blikajícím tlačítkem T4 ;

Kalibrace je provedena správně:

- motor se vypne

- T4 zhasne (nízká intenzita světla)

POZN = pro přerušení kalibrace stiskněte tlačítko T4 po dobu 5 sekund; kalibrace bude zrušena a musí se zopakovat.

T4 - ON/OFF Motor

SL2 - Zvýšení/Snížení rychlosti motoru

- stiskněte T4 pro zapnutí motoru

- zlehka se dotkněte ovládacího příkazu pohybem prstů směrem doprava pro

zvýšení rychlosti (rychlost 1 --- > rychlost 9);

- zlehka se dotkněte ovládacího příkazu pohybem prstů směrem doleva pro snížení rychlosti (rychlost 9 --- > rychlost 1);

- stiskněte T4 pro vypnutí motoru

T5 - Časování

(intenzivní : rychlost 10)

- stiskněte T5 pro aktivaci funkce časování:

digestoř zůstane po dobu 5 minut na rychlosti 10, poté se vrátí na předtím nastavenou rychlost;

- stiskněte T5 pro deaktivaci funkce časování.

T6 - Časování X2

(intenzivní : rychlost 11)

- stiskněte T6 pro aktivaci funkce časování

-digestoř zůstane po dobu 5 minut na rychlosti 11, poté se vrátí na předtím nastavenou rychlost;

- stiskněte T6 pro deaktivaci funkce časování.

24h

T7 - Funkce "refresh"

- stiskněte T7 pro aktivaci funkce "refresh"

- po 50 minutách po vypnutí se digestoř automaticky restartuje při rychlosti 1 po dobu 10 minut; pak se znovu vypne.

- stiskněte T7 pro deaktivaci funkce "refresh"

POZN. = funkce je aktivní s rozsvíceným T7

T8 - Timer/Automatické vypnutí

- stiskněte T8 pro aktivaci funkce (s digestoří zapnutou ručně - ne s časováním nebo automatickou ventilací),

10' - při prvním stisknutí se timer nastaví na vypnutí po 10 minutách; POZN. = funkce je aktivní s rozsvíceným T8-1

20' - při druhém stisknutí se timer nastaví na vypnutí po 20 minutách; POZN. = funkce je aktivní s rozsvíceným T8-2

30' - při třetím stisknutí se timer nastaví na vypnutí po 30 minutách; POZN. = funkce je aktivní s rozsvíceným T8-3

po zvolení požadovaného času uvolněte T8; odpočítávání se spustí po 5 sekundách.

-po uplynutí nastavené doby se digestoř automaticky vypne

T9 - Stav provozu uhlíkového filtru

- pro aktivaci funkce

s vypnutou digestoří stiskněte současně T8 + T9 po dobu tří sekund;

POZN. = T9 se rozsvítí, funkce je aktivní - pro deaktivaci funkce

s vypnutou digestoří stiskněte současně T8 + T9 po dobu tří sekund;

POZN. = T9 bliká, funkce je deaktivována

Signalizace nasycení uhlíkového filtru

nastane po 160 provozních hodinách a je signalizována blikáním T9; když se objeví tato signalizace, tukový filtr je třeba vyměnit.

Jakmile byla provedena údržba:

- s vypnutou digestoří stiskněte T9 pro deaktivaci signalizace a restartování odpočítávání účinnosti uhlíkového filtru.

- Stav provozu tukového filtru

- funkce je vždy aktivní

Signalizace nasycení tukového filtru

nastane po 40 provozních hodinách a je signalizována rozsvícením T9; když se objeví tato signalizace, tukový filtr je třeba vyčistit.

Jakmile byla provedena údržba:

- s vypnutou digestoří stiskněte T9 pro deaktivaci signalizace a restartování odpočítávání účinnosti tukového filtru.

ÚDRŽBA

Pozor! Před jakoukoliv operací čištění či údržby odpojte digestoř od elektrické sítě, vyjměte zátrčku anebo vypněte hlavní spínač bytu.

Čištění

Digestoř musí být často čištěna, jak uvnitř tak zevně (alespoň stejně často jako je prováděna údržba filtrů proti mastnotám). Pro čištění je třeba použít látku navlhčenou denaturovaným líhem anebo neutrálními tekutými čistícími prostředky. Nepouživejte prostředky obsahující brusné látky.

NEPOUŽÍVEJTE ALKOHOL!

Pozor: nedodržení norem čištění přístroje a vyměňování filtrů by mohlo vést k požárům. Doporučujeme tedy dodržovat návod k použití.

Výrobce odmítá jakoukoliv zodpovědnost za škody na motoru, požáry způsobené nesprávnou údržbou či nedodržením výše uvedeného upozornění.

Panel

Vyčistěte obvodový odsávací panel stejně často jako filtr proti mastnotám, používejte látku a tekutý nepříliš koncentrovaný

Pozor! Držte oběma rukama panel v okamžiku kdy ho odmontujete anebo nemontujete zpět do pozice tak aby nespadl a nepoškodil osoby či zařízení.

Demontáž:

-táhněte panelt (DOLNÍ STRANU) energicky směrem dolů,

-posuňte směrem doleva malou páčku, která se nachází na pravé straně panelu,

-uvolněte ji ze zadních pantů.

Čištění:

odsávací panel musí být čištěn stejně často jako filtr proti mastnotám, je třeba používat látku navlhčenou neutrálními tekutými čistícími prostředky.

Nepoužívejte brusné prostředky.

NEPOUŽIVEJTE ALKOHOL!

Montáž :

Panel musí být zavěšen zezadu a ve predu upevněn na západku do čepů, které se za tímto účelem nacházejí na povrchu digestoře.

Pozor! Ověřte si vždy, zda panel je dobře upevněn na své pozici.

Tukový filtr

Obr. 13-26

Zadržuje částice tuku uvolňující se při vaření.

Je třeba čistit alespoň jednou měsíčně (nebo když systém detekující nasycení filtru - pokud je na modelu ve vašem vlastnictví – indikuje tuto nutnost) s neagresivními čisticími prostředky, lze mýt v myčce při nízké teplotě a krátkém cyklu. (Tmax 70°C)

Při mytí v myčce na nádobí může dojít k vyblednutí kovových částí.

Filtr musí být vysušen v troubě při teplotě max. 100°C po dobu jedné hodiny; v případě, kdy je filtr ještě vlhký, zopakujte operaci.

Vyměňte filtr nejméně jednou za 2 roky.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr. 25

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu).

NEMŮŽE být umýván či regenerován.

Kruhový filtr s uhlíkem

Umístěte po jednom na každé straně k pokrytí obou ochranných mřížek rotoru motoru a pak otáčejte ve směru hodinových ručiček.

K odmontování otáčejte proti směru hodinových ručiček.

Výměna žárovek

Digestoř je vybavena osvětlovacím systémem založeným na technologii DIOD.

DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.

Pro výměny se obrat'te na servisní službu.

ODSÁVAČ

P A R Y

Nepoužívajte a nenechávajte digestor bez riadne nastavených svietidiel a nevystavujte sa tak nebezpečenstvu elektrického výboja.

Tento spotrebič je označený v súlade s európskou smernicou 2002/96/ES o likvidácii elektrického a elektronického zariadenia (WEEE).

Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.

V tejto zásluhe sa vyhýba každej zodpovednosti.

! Materiál použitý pre odt'ahové potrubie musí zodpovedat' platným normám.

Filtračná verzia

Elektrické napojenie

- stlačte T3 pre aktiváciu automatického vetrania

- stlačte T3 pre deaktiváciu automatického vetrania

Pre kalibráciu senzora postupujte nasledovne:

po zvolení požadovaného času uvol'nite T8; odpočítavanie sa spustí po 5 sekundách.

-po uplynutí nastavenej doby sa digestor automaticky vypne

Pred akokol'vek operáciou čistenia či údržby odpojte digestor od elektrické siete, vyberte vidlicu zo zásuvky alebo vypnite hlavný spínač bytu.

Čistenie

Panel sa zavesuje zozadu a upevňuje sa zpredu zaseknutím sa do kolíkov uložených pre tento účel na vrchu odsávača pary.

Na odpojenie protitukových filtrov potiahnite za pružinový háčik.

Kôli odmontovaniu pootočit' oproti smeru hodinových ručičiek.

Výmena žiaroviek
