SPU6ZMS35E - Myčky nádobí BOSCH - Bezplatný návod k obsluze

Typ výrobku	Vestavná myčka nádobí
Značka	Bosch
Model	SPU6ZMS35E
Výška	86 cm (odhad)
Šířka	60 cm (standardní)
Hloubka	55 cm (odhad)
Hmotnost	Přibližně 45 kg
Elektrické napájení	220-240 V, 50 Hz
Kapacita	13 sad (standardní)
Hlavní funkce	Filtrační systém, otočné ostřikovací ramena, Vario zásuvka, Emocionální osvětlení (EmotionLight), TimeLight
Běžná údržba	Pravidelné čištění filtrů, kontrola ostřikovacích ramen, čištění těsnění
Bezpečnost	Před jakoukoliv opravou odpojte od sítě; riziko úrazu elektrickým proudem, pořezání, popálení
Nářadí potřebné pro opravu	Šroubovák Torx T20, T15, plochý šroubovák, kleště s plochými čelistmi
Vyměnitelné díly	Pracovní deska, košový systém, Vario zásuvka, ostřikovací ramena, filtry, napájecí kabel, víko dávkovače saponátu, víko čerpadla, boční stěna, přední dveře, ovládací panel, pružiny dveří, panel základny, plech základny, přepadový kanál, vnitřní dveře, závěs, těsnění dveří, EmotionLight, TimeLight
Opravitelnost	Navrženo pro opravu uživatelem; návod obsahuje podrobné pokyny
Návod k použití	K dispozici zdarma ve formátu PDF na notice-facile.com

Často kladené otázky - SPU6ZMS35E BOSCH

Jak vyčistit filtry mé myčky nádobí Bosch SPU6ZMS35E?

Pro vyčištění filtrů vyjměte hrubý filtr otočením proti směru hodinových ručiček, poté vytáhněte filtrační systém. Očistěte pod tekoucí vodou a sestavte zpět, přičemž zarovnejte šipky. Ujistěte se, že jsou zajišťovací západky zaklapnuty.

Jak vyměnit ostřikovací rameno?

Pro výměnu ostřikovacího ramena jej nadzvedněte a vyjměte. Pro opětovné nasazení jej vložte a otáčejte, dokud nezapadne. Můžete to provést bez nářadí.

Co dělat, když myčka nádobí nezačne pracovat?

Nejprve zkontrolujte elektrické napájení a zda jsou dveře správně zavřené. Zkontrolujte, zda je napájecí kabel správně připojen. Pokud problém přetrvává, nahlédněte do úplného návodu nebo kontaktujte poprodejní servis.

Jak vyměnit napájecí kabel?

Odpojte spotřebič a přerušte napájení. Vyjměte starý kabel jemným pohybem nahoru a dolů. Zapojte nový kabel do zásuvky, dokud neuslyšíte cvaknutí. Ujistěte se, že je pevně zajištěn.

Jak demontovat přední dveře?

Otevřete dveře, odstraňte čtyři šrouby z ovládacího panelu a dva šrouby z každé strany. Zajistěte dveře na jedné straně a odstraňte zbývající šrouby. Poté lze dveře sejmout.

Jak vyměnit spodní těsnění dveří?

Odstraňte přídržné spony, oddělte přepadový kanál a poté vyjměte staré těsnění. Vložte nové těsnění s uzavírací klapkou do vnitřních dveří a zajistěte sponami.

Jak resetovat spotřebič?

Postup resetování není v tomto návodu uveden. Zkuste spotřebič na minutu odpojit a poté znovu připojit. Pokud problém přetrvává, nahlédněte do úplného návodu nebo kontaktujte podporu.

Jak vyčistit ostřikovací ramena?

Odstraňte ostřikovací ramena jejich nadzvednutím. Očistěte otvory pod tekoucí vodou. Vraťte je zpět vložením a otáčením, dokud nezapadnou.

Kde najít náhradní díly pro tento model?

Používejte pouze originální náhradní díly Bosch. Můžete je objednat prostřednictvím poprodejního servisu Bosch nebo autorizovaných prodejců. Řiďte se čísly dílů uvedenými v návodu, například [00614935] pro držák tablety.

Jak používat zásuvku Vario?

Zásuvka Vario umožňuje ukládání příborů nebo malých předmětů. Pro demontáž ohněte nožky držadla směrem dovnitř a vyjměte jej. Pro opětovnou montáž postupujte obráceně.

NÁVOD K OBSLUZE SPU6ZMS35E BOSCH

Poznámky k opravě - Myčka nádobí

i O tomto dokumentu 84

1.1 Duležité informace....84

1.1.1 Účel 84

1.2 Vysvětlení symbolů....84

1.2.1 Úroveň nebezpečí....84

1.2.2 Symboly nebezpečí 84

1.2.3 Struktura výstrah....85

1.2.4 Obecné symboly 85

Bezpečnost....86

2.1 Všeobecné bezpečnostní pokyny 86

2.1.1 Všechny domácí spotřebiče....86

Nástroje a pomůcky 87

Oprava....88

4.1 Výměna horní desky....88

4.1.1 Sejmutí horní desky 88

4.1.2 Montáž horní desky....88

4.2 Montáž systému košů 89

4.2.1 Montáž zásobníku na tablety u modelu 86 cm....89

4.2.2 Montáz drzáku šálků 89

4.2.3 Montáž parni vložky 90

4.3 Výměna zásuvky varioDrawer 91

4.3.1 Vyjmutí zásuvky varioDrawer....91

4.3.2 Montáž zásuvky varioDrawer 9

4.4 Výměna ostříkovacích ramen 93

4.4.1 Vyjmutí ostřikovacího ramena....93

4.4.2 Montáž ostřikovaciho ramena 9

4.5 Výměna filtrů....94

4.5.1 Vyjmuti filtru....94

4.6 Montáž ostříkovací hlavy pro plechy 95

4.7 Výměna napájecího kabelu 96

4.7.1 Vytažení napájecího kabelu....96

4.7.2 Připojení napájecího kabelu....96

4.8 Výměna krytu zásobníku na mycí prostředek 97

4.8.1 Odstranění krytu zásobníku na mycí prostředek 97

4.8.2 Vložení pružiny....97

4.8.3 Montáz krytu zásobniku na mycí prostředek....97

4.9 Výměna krytu čerpadla odpadní vody....98

4.9.1 Odstranění krytu čerpadla odpadní vody.... 98

4.9.2 Montáz krytu čerpadla odpadní vody 98

4.10 Výměna bočního panelu....99

4.10.1 Sejmutí bočního panelu 99

4.10.2 Montáž bočního panelu.... 100

4.11 Výměna vnějších dvířek 101

4.11.1 Vyjmutí vnějších dvířek 101

4.11.2 Montáž vnějších dvířek 101

4.12 Výměna ovládacího panelu.... 103

4.12.1 Odstranění ovládacího panelu.... 103

4.12.2 Montáž ovládacího panelu 103

4.13 Oprava pružin dvířek.... 104

4.14 Výměna spodního panelu 106

4.14.1 Sejmutí spodniho panelu 106

4.14.2 Montáž spodního panelu.... 106

4.15 Výměna zásuvkové desky v základně 107

4.15.1 Odstranění zásuvkové desky v základně.... 107

4.15.2 Montáž zásuvkové desky v základně 107

4.16 Výměna přepadového potrubí.... 108

4.16.1 Odstranění přepadového odtoku 108

4.16.2 Montáž přepadového potrubí.... 109

4.17 Výměna vnitřních dvířek 111

4.17.1 Vyjmuti vnitřních dvířek.... 111

4.17.2 Montáž vnitřních dvířek.... 111

4.18 Výměna závěsú 112

4.18.1 Odstranění závěsů 112

4.18.2 Montáž závěsů 112

4.19 Výměna (spodního) těsnění dvířek.... 115

4.19.1 Vyjmuti těsnění dvířek 115

4.19.2 Montáz těsnění dvířek.... 116

4.20 Výměna (horního) těsnění dvířek 117

4.20.1 Vyjmutí těsnění dvířek 117

4.20.2 Montáž těsnění dvířek.... 117

Poznámky k opravě - Myčka nádobí

4.21 Výměna EmotionLight.... 118

4.21.1 Odstranění EmotionLight.... 118
4.21.2 Montáz EmotionLight.... 118

4.22 Výměna TimeLight.... 121

4.22.1 Vyjmuti TimeLight 121
4.22.2 Montáz TimeLight 121

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
	⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
	⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
	⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!		Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

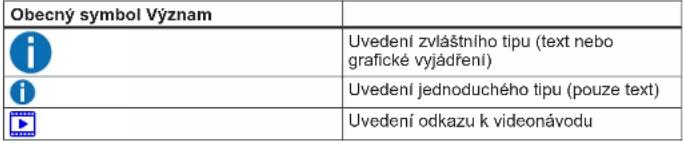

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Šroubovák torx T20 s otvorem [00340764]	100 mm, pro šrouby s pojistným kolíkem
Šroubovák torx T15	Délka 80 mm
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm
Jehlové kleště [00340871]	Délka: 200 mm, rovné

Oprava

4.1 Výměna horní desky

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je volně přístupný.

4.1.1 Sejmutí horní desky

1. 1. Stiskněte obě západky umistěné pod horní deskou směrem nahoru (1).
2. Lehce nadzvedněte čelo horní desky (2).

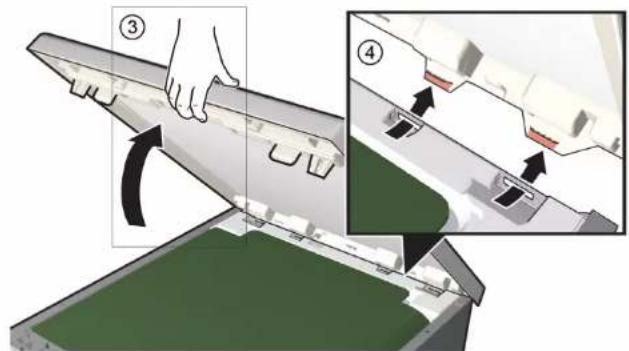

1. 1. Horní desku posuňte dozadu (3).
2. Horní desku vysuňte směrem dozadu (4).

4.1.2 Montáž horní desky

▶ Montáž proved'te v opačném sledu.

Oprava

4.2 Montáž systému košů

Požadavek:

Ze spotřebiče byl odstraněn příslušný koš.

4.2.1 Montáž zásobníku na tablety u modelu 86 cm

Speciální nástroje:

Zásobník na tablety [00614935]

Držák šálků [00618565]

1. Vložte zásobník na tablety do čela koše.

2. Vystřed'te jej a zaklapněte zásobník na správné místo.

4.2.2 Montáž držáku šálků

Speciální nástroje:

Zásobník na tablety [00614935]
Držák šálků [00618565]

Při mytí šálků je možné držák vyklopit. Přidaný úhel omezuje hromadění vody na spodní straně šálků. U vysokých sklenic doporučujeme ponechat držák šálků sklopený. Jsou-li horní koše vybaveny volitelnou plastovou vložkou, musí být nejprve vyjmuta.

1. Vyjměte plastovou vložku.

1. Nacvakněte držák šálků na správné místo.

1. Umístěte nádobí, které chcete umýt.

4.2.3 Montáž parní vložky

Speciální nástroje:

Zásobník na tablety [00614935]
Držák šálků [00618565]

Zasuňte parní vložku koncovkami pod systém košů.

4.3 Výměna zásuvky varioDrawer

4.3.1 Výjmutí zásuvky varioDrawer

1. Ohněte klapky madla dovnitř.

1. Vyjměte madlo směrem nahoru.

2. Vycvakněte plastové boční vložky ven a vytlačte je nahoru z rámu.

1. Opatrně ohněte zoubky vodicí kolejnice směrem ven.

1. Vytáhněte sklopné trny ven ze zoubků.

2. Vycvakněte čelo kovového rámu z držáků.

4.3.2 Montáž zásuvky varioDrawer

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna ostřikovacích ramen

4.4.1 Vyjmutí ostřikovacího ramena

1. Ostřikovací rameno odstraňte jeho vytáhnutím.

1. Otočte ostřikovací rameno (1) a odstraňte jej (2).

4.4.2 Montáž ostřikovacího ramena

▶ Vložte ostřikovací rameno.

Ostřikovací rameno zaklapne na své místo.

Oprava

4.5 Výměna filtrů

4.5.1 Vyjmutí filtru

1. Otočte hrubý filtr proti směru hodinových ručiček (1) a vyjměte filtrační systém (2).

Dbejte na to, aby do jímky nespadly žádné cizí předměty.

1. Vytažením vyjměte mikrofiltr.

1. Stiskněte zajišťovací západky k sobě (1) a vytáhněte hrubý filtr (2).

1. Smontujte filtrační systém. Ujistěte se, že zajišťovací západky hrubého filtru zaklaply na své místo.

2. Vložte filtrační systém do spotřebiče a otočte hrubý filtr ve směru hodinových ručiček. Ujistěte se, že obě šipky lícují.

Oprava

4.6 Montáž ostřikovací hlavy pro plechy

1. Vyjměte horní koš.

2. Vložte ostříkovací hlavu pro plechy do držáku (1) a otočte jí směrem doprava (2).

Ostřikovací hlava pro plechy zaklapne do své polohy.

Oprava

4.7 Výměna napájecího kabelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.

4.7.1 Vytažení napájecího kabelu

- Opatrně pohybujte zástrčkou napájecího kabelu nahoru a dolů a vytáhněte ji ze zásuvky.

4.7.2 Připojení napájecího kabelu

POZOR!

Přehřátí sit'ové přípojky!

Nebezpečí požáru

► Důkladně zasuňte napájecí kabel, dokud nezaklapne.

Zasuňte zástrčku napájecího kabelu do síťové zásuvky, dokud zástrčka slyšitelně nezaklapne na své místo.

klick

Oprava

4.8 Výměna krytu zásobníku na mycí prostředek

Pro vypáčení můžete použít malý šroubovák.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Dvlřka jsou otevřená.
Kryt zásobníku na mycí prostředek je otevřený.

4.8.1 Odstranění krytu zásobníku na mycí prostředek

1. Posuňte kryt zásobníku na mycí prostředek o 5 mm.
2. Vyjměte spodní stranu krytu zásobníku na mycí prostředek z kolejnic a horní stranu krytu vysuňte ven.
3. Odstraňte pružinu.

4.8.2 Vložení pružiny

1. Dlouhý konec pružiny vložte do montážního otvoru dávkovací jednotky (1).

1. Králký konec pružiny vložte do montážního olvoru krytu zásobníku na mycí prostředek (2).
2. Zamáčkněte kryt do dávkovací jednotky (3).

4.8.3 Montáž krytu zásobníku na mycí prostředek

1. V poloze 5 mm před úplným otevřením vložte kryt zásobníku na mycí prostředek do vodicí lišty na jedné straně. Za použití jemné síly zallačte opačný konec do vodicí lišty.

2. Zkontrolujte funkci krytu zásobníku na mycí prostředek.

Oprava

4.9 Výměna krytu čerpadla odpadní vody

Požadavek:

Koš je vyjmutý.
√ Filtry jsou odstraněné.→94

4.9.1 Odstranění krytu čerpadla odpadní vody

1. Vyčerpejte veškerou vodu.

V prípadě potřeby použijte houbičku.

1. Odmontujte kryt čerpadla lžící a uchopte jej za rozpěru.

1. Zvedněte kryt čerpadla šikmo směrem dovnitř a odstraňte jej.

4.9.2 Montáž krytu čerpadla odpadní vody

▶ Vložte kryt čerpadla (1) a zatlačte na něj (2).

Kryt čerpadla zaklapne na své místo.

Oprava

4.10 Výměna bočního panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Volně stojíci spotřebiče: horní deska je sejmutá.

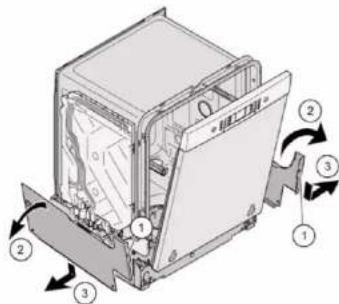

4.10.1 Sejmutí bočního panelu

1. Z bočního panelu vyšroubujte šrouby (1).

Obr. 1: Plně integrovaný spotřebič

1. Vykloňte boční panel nahoře mirně ven (2).
2. Spustte boční panel a vytáhněte jej ze žlábku základny (3).

Oprava

4.10.2 Montáž bočního panelu

1. Vložte boční panel do žlábku základny (1).

Obr. 2: Plně integrovaný spotřebič

1. Zatlačte boční panel do spotřebiče (2).
2. Boční panel zajistěte šrouby (3).

Oprava

4.11 Výměna vnějších dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.11.1 Výjmutí vnějších dvířek

Odstraňte šrouby, které jsou popsané v následujících krocích.

1. Otevřete dvířka.
2. Odstraňte čtyři šrouby.

Dvířka na jedné straně přidržujte.

Odstraňte dva šrouby.

4.11.2 Montáž vnějších dvířek

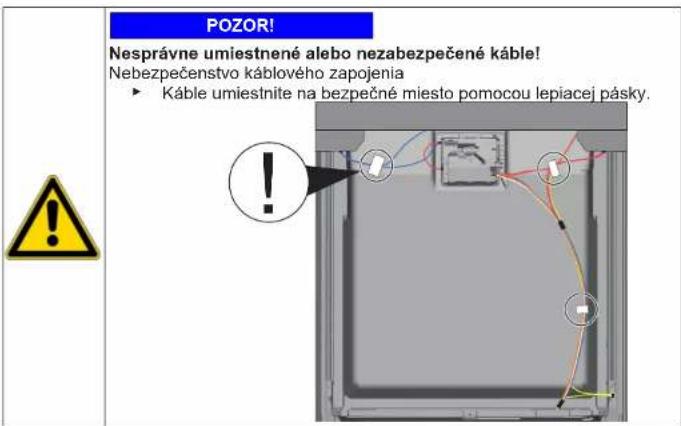

POZOR!

Kabely, které nejsou správně umístěny nebo nejsou zajištěny! Poškození kabelů

- Položte kabely a zajistěte je ve vhodné poloze lepicí páskou

√ Izolační rouno je správně umístěno a upevněno na vnitřní straně vnějších dvířek.
Do vnějších dvířek jsou namontovány závěsy.
1. Zavřete vnitřní dvířka, aniž byste je zaklapli.
2. Zatlačte vnější dvířka nahoru pod ovládací panel (1).

1. Zatlačte vnější dvířka směrem k vnitřním dvířkům a přidržte je (2).

4.

Dvířka na jedné straně přidržujte.

Otevřete dvířka a zajistěte je dvěma šrouby (kovové šrouby 4 x 11 mm).

1. Vnější dvířka zajistěte čtyřmi šrouby (kovové šrouby 4 x 11 mm).

4.12 Výměna ovládacího panelu

Je-li vadný jeden z řídicích modulů, musí být vyměněn celý ovládací panel.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.12.1 Odstranění ovládacího panelu

1. Odpojte elektrické připojení ovládacího panelu a senzoru nízké hladiny lešticího prostředku (1, 2).

1. Odpojte zemnicí kabel (3) (volitelně).
2. Otevřete dvířka spotřebiče.

3. Zajistěte ovládací panel před pádem (přidržte jej).

4. Odstraňte šest šroubů.

1. Odstraňte ovládací panel.

4.12.2 Montáž ovládacího panelu

Použijte šrouby 4 x 16 mm.

▶ Montáž provedte v opačném sledu.

Oprava

4.13 Oprava pružin dvířek

1. Odstraňte kryt vedení kabelu.

1. 1. Dvířka pootevřete (1).

2. Umístěte drážku do žlábku základny (2).

3. Pomalu dvířka zavřete (3).

Kabelový systém se automaticky připevní k závěsu dveří.

Oprava

1. 1. Jemně zavřete dvířka (4).

2. Posuňte drážku dozadu a uvolněte závěs dvířek (5).

3. Otevřete dvířka (6).

1. Opakujte proces na druhé straně spotřebiče.

Oprava

4.14 Výměna spodního panelu

Nožičky jsou identické a lze je libovolně zaměnit.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).

4.14.1 Sejmutí spodního panelu

1.

Nesprávné sejmutí.

Pokud spodní panel uvolníte po straně a sejmete jej, mohou se ulomit oba dva držáky. Je-li poškozený pouze jeden držák, je možné vyměnit strany, oba držáky jsou identické.

Doporučujeme umístit nějaký předmět pod přední boční stranu spotřebiče, aby došlo k odlehčení spodního panelu s nožičkami.

1. Sáhněte šroubovákem do vodicí lišty (1) a uvolněte západku jejím zatlačením do-lů.

1. Zvedněte panel.

2. Odstraňte nožičky směrem dopředu (1).

4.14.2 Montáž spodního panelu

1. Namontujte nožičky.
2. Upevněte spodní panel v jeho horní části (1) a zatlačte na něj, dokud slyšitelně nezaklapne do správné polohy (2).

4.15 Výměna zásuvkové desky v základně

Zásuvková deska je umístěna ve spodní části vpředu.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku (volitelně) je odstraněna.
Vnější dvířka jsou vyjmutá.
Vnější dvířka jsou vyjmutá (plně integrovaný/integrovaný spotřebič).
Spodní panel je odstraněný (volitelně).→106

4.15.1 Odstranění zásuvkové desky v základně

1. Odstraňte dva šrouby (1).

1 2 2 1

1. Uvolněte západky (2).

2. Opatrně nakloňte zásuvkovou desku dopředu (1).

V závislosti na modelové řadě může být zástrčka EmotionLight stále připevněna k základně.

Odjistěte zástrčku na západce a zatáhněte dozadu (volitelně) (2).

4.15.2 Montáž zásuvkové desky v základně

Montáž zásuvkové desky provedte v opačném sledu.

Oprava

4.16 Výměna přepadového potrubí

Přepadové potrubí je umístěno ve spodní části spotřebiče vpředu.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Čelní strana nábytku je odstraněna (volitelně).
Vnější dvířka jsou vyjmutá.
√ Spodní panel je odstraněný (volitelně).→106
Zásuvková deska v základně je odstraněná.→107

4.16.1 Odstranění přepadového odtoku

Zbytková voda

■ Po odstranění vypouštěcí hadice může vytěct zbytková voda.

■ Zachytte vodu nebo ji ze dna spotřebiče odsajte.

1. Odstraňte západku na horní straně (1, 2).

1. Uvolněte západku nahoře.

1. 1. Pod kovový držák vložte šroubovák (1).

2. Jemně uvolněte kovovou úchytku (2).

1. Vyjměte přepadové potrubí.

4.16.2 Montáž přepadového potrubí

Poškození vodou při nesprávné instalaci přepadového potrubí! Spodní část přepadového potrubí správně zasuňte do kolejnic ve žlábku základny. Horní část přepadového potrubí zaklapněte správně na své místo.

1. 1. Umístěte přepadové potrubí (1).

2. Zasuňte přepadové potrubí do těsnění (2).

3. Zatlačte přepadové potrubí do kolejnic v těsnění (3).
4. Přepadové potrubí vložte s nejvyšší presností (4).
5. Zaklapněte přepadové potrubí (5).

1. Zkontrolujte levou i pravou stranu montáže. 3. Zkontrolujte správné usazení.

1. Zaklapněte kovovou úchytku na levé i pravé straně.

4.17 Výměna vnitřních dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.17.1 Výjmutí vnitřních dvířek

1. Odstraňte šrouby (1).
2. Vyjměte vnitřní dvířka směrem nahoru (2).

1. Zajistěte závěs dvířek šrouby.
2. Namontujte vnitřní dvířka na závěs.
3. Zajistěte vnitřní dvířka šrouby.

4.17.2 Montáž vnitřních dvířek

1. Vytáhněte těsnění dvířek dopředu.
2. Vnitřní dvířka posuňte za těsnění.
3. Zavřete vnitřní dvířka.
4. Vytáhněte těsnění dvířek nahoru. Boční díly směřují nahoru.
5. Posuňte závěs dvířek nahoru.

Oprava

4.18 Výměna závěsů

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Vnější dvířka jsou vyjmutá.
Zásuvková deska v základně je odstraněná.
√ Spodní panel je odstraněný (volitelně).
Pružiny dvířek jsou odstraněny.
Ovládací panel je odstraněný.
Držák kabelového svazku vpravo dole je odstraněný.
√ Bylo uvolněno přepadové potrubí.

4.18.1 Odstranění závěsů

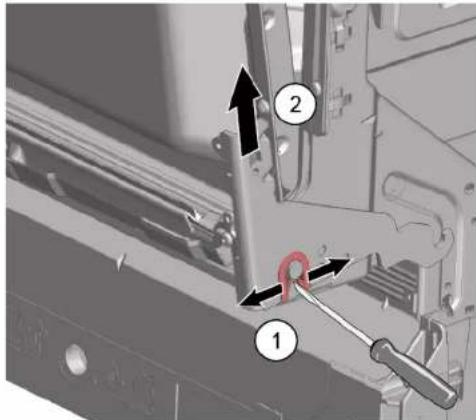

1. Šroubovákem uvolněte západky (1) a vytáhněte dvířka směrem nahoru spolu se závěsy (2).

1. Uvolněte zemnicí kabel na závěsu dveří.

Současně je odstraněno spodní těsnění.

1. U demontovaných dvířek odstraňte dva šrouby z každého závěsu a vyjměte je.

4.18.2 Montáž závěsů

NEBEZPEČÍ Nebezpečí úrazu elektrickým pr V případě neodborné opravy hroz trickým proudem ► Opravu elektrického zaříze trikář. ► Po opravě nechte provést t nebo specifických předpisů

Oprava

1. Na spodní okraj vnitřních dvířek zatlačte těsnění.

1. Na každou stranu upevněte závěsy (1). Použitím vždy dvou šroubů namontujte závěs a plastový držák těsnění dvířek k vnitřním dvířkám (2).

1. Zavěste závěsy společně s vnitřními dvířky (1).

1. Opatrně umístěte spodní těsnění dvířek přes přepadové žlaby zásobníku (2) a zkontrolujte jejich správnou polohu.

2. Zavěste závěsy (3).

6.

Chybějící uzemnění může vést ke vzniku potenciálu elektrické sítě na dveřich.

Oprava

Proved'te uzemnění.

1. Na spodní těsnění dveří namontujte dvě přidržné spony.

Oprava

4.19 Výměna (spodního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Vnější dvířka jsou vyjmutá.
Zásuvková deska v základně je odstraněná.→107
√ Spodní panel je odstraněný (volitelně).→106
Pružiny dvířek jsou odstraněny.
Ovládací panel je odstraněný.
√ Byl odstraněn držák kabelového svazku vpravo dole.

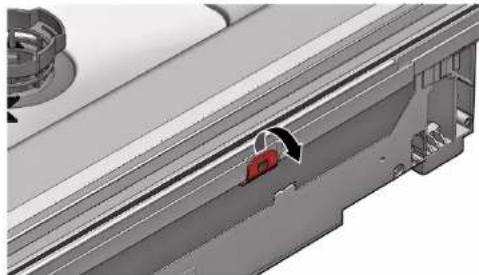

4.19.1 Vyjmutí těsnění dvířek

1. Ze spodního těsnění dveří vyjměte dvě přidržné spony (1, 2).

1. Odpojte přepadový odtok.

1. Vyjměte přepadový žlab.

1. Z vnitřních dvířek vyjměte spodní těsnění.

4.19.2 Montáž těsnění dvířek

1. Spolu s těsněním dvířek umístěte na těsnicí lištu vlevo a vpravo těsnicí uzávěry.

1. Do vnitřních dvířek vložte těsnění s uzavíraci klapkou.
2. Těsnění dvířek zajistěte dvěma přídržnými sponami.

→ "Montáž závěsů",112

Oprava

4.20 Výměna (horního) těsnění dvířek

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.

4.20.1 Vyjmutí těsnění dvířek

Z vnitřního rámu vyjměte těsnění.

4.20.2 Montáž těsnění dvířek

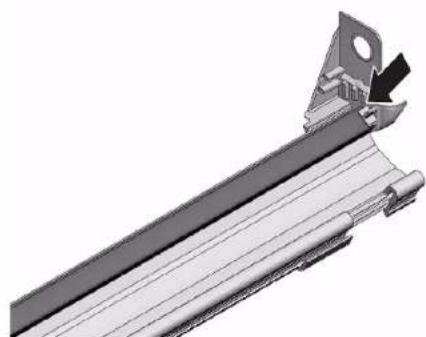

Před montáží musí být těsnění dvířek zkráceno na správnou délku. Ta činí 1 750 mm pro spotřebiče s výškou 81 cm a 1 850 mm pro spotřebiče s výškou 86 cm.

1. Připravte si příslušné těsnění dvířek.
2. Ujistěte se o správné montážní poloze profilu těsnění.

1. Bílá tečka musí lícovat s proužkem těsnící lišty.

Těsnění nesmí být v rozích zvlněné ani napnuté. Těsnění je na koncích příčně zaříznuto a zepředu se zužuje směrem ke spodní části zásobníku.

Umístěte konec těsnění rovně dopředu pod vnitřní dvířka. Těsnění by mělo co nejvíce doléhat ke straně zásobníku.

Správně namontované těsnění dvířek:

4.21 Výměna EmotionLight

EmotionLight se nachází v horní přední vnější části proplachovací nádrže.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Spotřebič je odpojený od přívodu vody.
Spotřebič je volně přístupný.
√ Horní deska je odstraněná (volitelně).
Pravý boční panel je odstraněný (volitelně).→99

4.21.1 Odstranění EmotionLight

1. Odjistěte přídržný hák vzadu (1).

1. Vytáhněte držák směrem nahoru (2).

2. Vytáhněte zástrčku z konektoru (vpravo dole na přední straně spotřebiče).

3. Odpojte elektrické připojení od napájecího modulu.

1. Odstraňte EmotionLight ze spotřebiče.

4.21.2 Montáž EmotionLight

1. Vložte držák do rámu proplachovací nádrže (1).

1. Zahákněte přídržný hák (2).

3.

POZOR! Nesprávná montáží Poškození kabelu v místě závěsu dvířek. ► Namontujte kabel v oblasti závěsu dveří (mezi plochým pantem a proplachovací nádrží) tak, aby nemohl být poškozen pohyblivými částmi.

Kabel namontujte na spodní pravou stranu.

4.22 Výměna TimeLight

TimeLight vyměňte pouze jako celek. Modul TimeLight je upevněn k zadní části zásuvkové desky v základně.

Požadavek:

Spotřebič je odpojený od prívodu elektrické energie.
Spotřebič je odpojený od prívodu vody.
Spodní panel je odstraněný.→106
Zásuvková deska v základě je odstraněná a otočená.→107

4.22.1 Vyjmutí TimeLight

1. Západky (1) jemně ohněte směrem ven.

1. Vytáhněte modul TimeLight nahoru z vodicí lišty (2).

4.22.2 Montáž TimeLight

1. Ohněte západky (1) zpět.

1. Zasuňte modul TimeLight do vodicí lišty (2).
2. Zapojte elektrické připojení.

Tip til reparation - Opvaskemaskine

i Om dette dokument.... 124

1.1 Vigtig information.... 124

1.1.1 Formäl 124

Poznámky k opravám - Umývačka riadu

i O tomto dokumente....767

1.2.4 Všeobecné symboly 768

Bezpečnost'......769

2.1 Všeobecné bezpečnostné pokyny 769

2.1.1 Všetky domáce spotrebiče....769

4.2.1 Montáž držadla v modeli s rozmerom 86 cm 772

4.2.2 Montáz úchytky na pridržanie pohárov 772

4.3 Výmena zásuvky varioDrawer 774

4.3.1 Vybratie zásuvky varioDrawer....774

4.3.2 Montáž zásuvky varioDrawer 775

4.4 Výmena ostrekovacích ramien 776

4.4.1 Odoberanie ostrekovacieho ramena.... 776

4.4.2 Montáž ostrekovacieho ramena 776

4.5 Výmena filtrov 777

4.5.1 Odoberanie filtra 777

4.5.2 Montáz filtrov 777

4.6 Montáž ostrekovacej hlavice na plech na pečenie.... 778

4.7 Výmena elektrického kábla 779

4.7.1 Odpojenie elektrického kábla 779

4.7.2 Pripojenie elektrického kábla 779

4.8 Výmena krytu na prací prostriedok 780

4.8.1 Odstránenie krytu na prací prostriedok 780

4.8.3 Montáz krytu na prací prostriedok....780

4.11 Výmena vonkajších dvierok 784

4.11.1 Odoberanie vonkajších dvierok 784

4.11.2 Montáž vonkajších dvierok 784

4.12 Výmena ovládacieho panelu.... 786

4.12.2 Montáž ovládacieho panelu....786

4.15 Výmena dosky zásuvky v základní 790

4.15.2 Montáž dosky zásuvky v základni 790

4.18 Výmena závesov 795

4.18.1 Odoberanie závesov....795

4.18.2 Montáž závesov 795

Poznámky k opravám - Umývačka riadu

4.21 Výmena EmotionLight....801

4.21.1 Odoberanie osvetlenia EmotionLight 801
4.21.2 Montáz osvetlenia EmotionLight....801

4.22 Výmena TimeLight 804

4.22.1 Odstránenie TimeLight 804
4.22.2 Montáz TimeLight 804

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elekt začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 768 z 965

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!

Spotrebič je odpojený od elektrického napájania.
Spotrebič je vol'ne dostupný.

4.1.1 Odobratie pracovnej plochy

1. 1. Stlačte obe zachytávacie páčky pod pracovnou plochou smerom nahor (1).
2. Vpredu mierne zdvihnite pracovnu plochu (2).

▶ Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.2.1 Montáž držadla v modeli s rozmerom 86 cm Špeciálne nástroje:

Postup [00614935]

Úchytka na pridržanie pohárov [00618565]

1. Vložte držadlo diagonálne do čela koša.

2. Vyrovnajte a zacvaknite držiak na svoje miesto.

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 772 z 965

Oprava

Naparovaciu vložku vtlačte koncovými kusmi pod systém košov.

4.3 Výmena zásuvky varioDrawer

4.3.1 Vybratie zásuvky varioDrawer

1. Ohnite kryt držadla smerom dovnútra.

1. Odoberte držadlo smerom nahor.

2. Stlačte plastové bočné vložky smerom von a vytlačte ich nahor z rámu.

1. Vytlačte kovový rám vzadu z vodidla.

4.3.2 Montáž zásuvky varioDrawer

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.4 Výmena ostrekovacích ramien

4.4.1 Odoberanie ostrekovacieho ramena

1. Vytiahnite ostrekovacie rameno nahor, čím ho vyberiete.

1. Stiahnite mikro filter, čím ho vyberiete.

1. Stlačte aretačné výstupky k sebe (1) a vytiahnite filter na hrubé nečistoty (2).

4.5.2 Montáž filtrov

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 777 z 965

1. Filtračný systém vložte do spotrebiča a filter na hrubé nečistoty otočte v smere hodinových ručičiek.

1. Vyberte horný kôš.

2. Vložte ostrekovaciu hlavicu na plech na pečenie do držadla (1) a otočte doprava (2).

4.7 Výmena elektrického kábla

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spotrebič je volne dostupný.

4.7.1 Odpojenie elektrického kábla

- Zahýbte opatrne zástrčkou elektrického kábla nahor a nadol a vytiahnite ju zo zásuvky.

4.7.2 Pripojenie elektrického kábla

POZOR!

▶ Pevne vložte elektrický kábel, aby zacvakol.

Vložte zástrčku elektrického kábla do zásuvky, aby ste počuli, že zástrčka zacvakne na svoje miesto.

klick

Oprava

4.8 Výmena krytu na prací prostriedok

1. Posuňte kryt na prací prostriedok o 5 mm.
2. Vypáčte kryt na prací prostriedok na spodnej strane von z vodiacich kol'ajníc a vezmite kryt na prací prostriedok na hornej strane von z vodiacich kol'ajníc.
3. Vyberte pružinu.

4.8.3 Montáž krytu na prací prostriedok

1. Vložte kryt na prací prostriedok 5 mm pred úplným otvorením do vodiacích kol'ajníc na boku. Použitim miernej sily zatlačte opačnú stranu do vodiacích kol'ajníc.
2. Skontrolujte funkciu krytu na prací prostriedok.

Oprava

4.9 Výmena viečka čerpadla na odpadovů vodu

Požiadavka:

1. Zdvihnite viečko čerpadla zboku dovnútra a vyberte ho.

4.11 Výmena vonkajších dvierok

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

4.11.1 Odoberanie vonkajších dvierok

4.11.2 Montáž vonkajších dvierok

POZOR! Nesprávne umiestnené alebo nezabezpečené káběl Nebezpečenstvo káblového zapojenia ► Káběl umiestně na bezpečné miesto pomocou lepiacej pásky.

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 784 z 965

Oprava

Požiadavka:

2021-03-22_9001630796 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 785 z 965

Oprava

4.12 Výmena ovládacieho panelu

Ak je ovládací modul poškodený, musí sa vymenit' celý ovládací panel.

Požiadavka:

1. Odoberte ovládací panel.

4.12.2 Montáž ovládacieho panelu

Použite skrutky 4 x 16 mm.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Zaistenie pružín dvierok

1. Vyberte kryt vodidla kábla.

Systém káblov sa automaticky pripojí do závesu na dvierkach.

Oprava

1. 1. Mieme zatvorte dvierka (4).

2. Drážku presuňte dozadu a uvoľnite záves dvierok (5).

3. Otvorte dvierka (6).

1. Dostaňte sa do vodiacich lišť (1) pomocou skrutkovača a uvoľnite úchytku stlačením nadol.

2021-03-22_9001630796 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 789 z 965

1. Pätky odoberte smerom dopredu (1).

4.15 Výmena dosky zásuvky v základni

1. Odpojte zachytávacie prvky (2).

2. Opatrne nahnite dosku zásuvky v základni smerom dopredu (1).

V závislosti od modelu série je zástrčka k EmotionLight stále zaistená k základni.

Odblokujte zástrčku na západke a potiahnite dozadu (volitel'né) (2).

4.15.2 Montáž dosky zásuvky v základni

- Pri montáži dosky zásuvky v základni postupujte v opačnom poradí krokov demontáže.

Oprava

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 791 z 965

Oprava

1. Zdvihnite prepadové vedenie.

1. Skontrolujte montáž na pravej a l'avej strane. 3. Skontrolujte pevnú polohu.

1. Zacvaknite kovové úchytky na l'avej a pravej strane.

2021-03-22_9001630796 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 793 z 965

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Na odmontovaných dvierkach odstráňte dve skrutky na každom závese, čím ich odpojíte.

4.18.2 Montáž závesov

NEBEZPEČENSTVO

▶ Elektrické diely má opravovat kvalifikovný elektrikár.

1. Odpojte prepadový kanál.

1. Zdvihnite prepadový žlab.

1. Napasujte tesniaci kryt s tesnením na dvierka na l'avej a pravej strane do drážky na tesnenie.

→ "Montáž závesov",795

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.

1. Biela bodka musí byt' v úrovni drážky tesniaceho pásu.

1. Odoberte držadlo smerom nahor (2).

2. Odpojte zástrčku z konektora (vpravo dole na čelnej strane spotrebiča).

3. Odstráňte elektrické pripojenie z elektrického modulu.

1. Vložte držadlo do rámu vyplachovacej nádržky (1).

Poškodenie kábla v oblasti závesu dvierok.

- Namontujte kábel v oblasti okolo závesu dvierok (medzi závesom dosky a vyplachovacou nádržkou) tak, aby ho nemohli poškodit pohyblivé časti.

Kábel namontujte vpravo dole.

Obr. 3: Plochý kábel
4. Zasuňte zástrčku.

Oprava

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
√ Spodný panel je odobratý.→789
Doska zásuvky základne je odobratá a otočená.→790

1. Zachytávacie prvky (1) znovu ohnite spät.

4.15 Byta sockelplát 911
