KIV67VSF0 - Lednice BOSCH - Bezplatný návod k obsluze

Typ produktu	Vestavná chladnička
Značka	Bosch
Model	KIV67VSF0
Rozměry (V x Š x H)	122 cm x 56 cm x 55 cm
Hmotnost netto	48 kg
Energetická třída	A+
Roční spotřeba energie	156 kWh/rok
Celkový čistý objem	236 l
Objem chladničky	200 l
Objem mrazničky	36 l (4hvězdičkový oddíl)
Hlučnost	38 dB(A)
Typ chlazení	Ventilované (NoFrost)
Vnitřní osvětlení	LED
Chladivo	R600a (isobutan)
Funkce SuperCool	Ano
Alarm otevřených dveří	Ano
Měkké zavírání	Ano
Otočné dveře	Ano
Klimatická třída	SN-ST (10 °C až 38 °C)
Čištění a údržba	Automatické odmrazování, čištění měkkým hadříkem a vlažnou vodou
Dostupné náhradní díly	Ano (rošt, přihrádky, uhlíkový filtr)
Záruka výrobce	2 roky

Často kladené otázky - KIV67VSF0 BOSCH

Jaká je ideální teplota pro chladničku?

Ideální teplota je mezi +2°C a +8°C. Nastavte termostat na střední polohu (přibližně 4°C).

Jak aktivovat funkci SuperCool?

Stiskněte tlačítko SuperCool (nebo v případě potřeby podržte). Rozsvítí se kontrolka. Tato funkce rychle ochladí čerstvé potraviny. Automaticky se vypne po 6 až 12 hodinách.

Co dělat, když zařízení vydává neobvyklý hluk?

Zkontrolujte, zda je zařízení ve vodorovné poloze a zda se nic nedotýká kompresoru. Bublavý zvuk je normální. Pokud je hluk hlasitý nebo nepřetržitý, kontaktujte zákaznický servis.

Jak vyčistit vnitřek chladničky?

Odpojte zařízení, vyjměte police a přihrádky. Očistěte měkkým hadříkem namočeným ve vlažné vodě a jemném detergentu. Opláchněte a osušte. Nepoužívejte parní čističe.

Mohu změnit směr otevírání dveří?

Ano, dveře jsou otočné. Pro postup demontáže a montáže nahlédněte do návodu. Budete potřebovat šroubovák. Doporučujeme zavolat odborníka.

Co znamená kontrolka alarmu?

Kontrolka alarmu (červená nebo oranžová) signalizuje příliš vysokou teplotu nebo otevřené dveře. Zkontrolujte, zda jsou dveře zavřené a zda vzduch volně cirkuluje.

Jak nastavit teplotu mrazicího oddílu?

Mrazicí oddíl nemá samostatné nastavení; řídí se celkovou teplotou. Pro rychlé zmrazení použijte funkci SuperFreeze (je-li k dispozici) nebo umístěte potraviny do kontaktu se stěnou.

Spotřebovává zařízení hodně elektřiny?

Roční spotřeba je přibližně 156 kWh, což odpovídá třídě A+. Pro úsporu otvírejte dveře co nejméně a nevkládejte teplé potraviny.

Kde najdu náhradní díly, jako jsou police?

Náhradní díly jsou k dispozici na webu Bosch Home Service nebo u autorizovaných prodejců. Použijte referenční číslo dílu uvedené v návodu.

Jak odmrazit mrazicí oddíl?

Tento model je vybaven technologií NoFrost, není tedy nutné ruční odmrazování. Pokud se objeví námraza, zkontrolujte těsnění dveří a zavírání.

NÁVOD K OBSLUZE KIV67VSF0 BOSCH

Poznámky k opravě - Kombinace chladničky s mrazničkou

i O tomto dokumentu 51

1.1 Duležité informace....51

1.1.1 Účel 51

1.2 Vysvětlení symbolů....51

1.2.1 Úroveň nebezpečí.... 51

1.2.2 Symboly nebezpečí 51

1.2.3 Struktura výstrah....52

1.2.4 Obecné symboly 52

Bezpečnost.... 53

2.1 Všeobecné bezpečnostní pokyny 53

2.1.1 Všechny domácí spotřebiče.... 53

Nástroje a pomůcky 54

Oprava....55

4.1 Výměna těsnění dvířek 55

4.1.1 Vyjmutí těsnění dvířek....55

4.1.2 Montáž těsnění dvířek 55

4.2 Výměna plochých pantů 58

4.2.1 Odstranění plochých pantů 58

4.3 Výměna posuvných závěsů....61

4.3.1 Odstranění posuvných závěsů 61

4.3.2 Montáž posuvných závěsů....62

4.4 Výměna dveřní přihrádky 63

4.4.1 Vyjmutí dveřní přihrádky.... 63

4.4.2 Montáž dveřní přihrádky 63

4.5 Výměna odkládací plochy 64

4.5.1 Vyjmutí odkládací plochy....64

4.5.2 Montáž odkládací plochy 64

4.6 Výměna výsuvné odkládací plochy 65

4.6.1 Vyjmutí výsuvné odkládací plochy.... 65

4.6.2 Montáž výsuvné odkládací plochy.... 65

4.7 Výměna odkládací plochy mrazicí přihrádky.... 66

4.7.1 Vyjmutí odkládací plochy mrazicí přihrádky.... 66

4.7.2 Montáž odkládací plochy mrazicí přihrádky.... 66

4.8 Výměna zásobníku na zmrazené potraviny....67

4.8.1 Vyjmutí zásobníku na zmrazené potraviny 67

4.8.2 Montáž zásobníku na zmrazené potraviny 67

4.9 Výměna zásobníku na ovoce a zeleninu....68

4.9.1 Vyjmuti zásobníku na ovoce a zeleninu 68

4.9.2 Montáž zásobníku na ovoce a zeleninu....68

4.10 Výměna příčky a víka zásobníku na ovoce a zeleninu 69

4.10.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu.... 69

4.10.2 Montáž příčky a víka zásobníku na ovoce a zeleninu.... 69

4.11 Výměna zásobníku na čerstvé potraviny.... 70

4.11.1 Vyjmutí zásobníku na čerstvé potraviny 70

4.11.2 Montáž zásobníku na čerstvé potraviny 70

4.12 Výměna výsuvného zásobníku....71

4.12.1 Vyjmutí výsuvného zásobníku 71

4.12.2 Montáž výsuvného zásobníku 71

4.13 Výměna LED bodového osvětlení 72

4.13.1 Vyjmutí LED bodového osvětlení....72

4.13.2 Montáž LED bodového osvětlení 73

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
	⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
	⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
	⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!		Nedodržení výstražného upozornění může způsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačítka[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného textlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Shímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Speciální nástroj[00342180]

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna plochých pantů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA

Těžké, objemné spotřebiče!

Poranění zad a svalů

• Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
  ▶ Pro manipulaci se spotřebičem jsou nutní dva lidé.
• Použijte pouze vhodné nástroje a zařízení.

POZOR

Ostré hrany!
Nebezpečí rezných poranění
▶ Používejte ochranné rukavice.

POZOR

Otevřete prostor se závěsy!

Rozdrcení prstů / zachycení

▶ Nesahejte do prostoru se závěsy.
▶ Používejte ochranné rukavice.

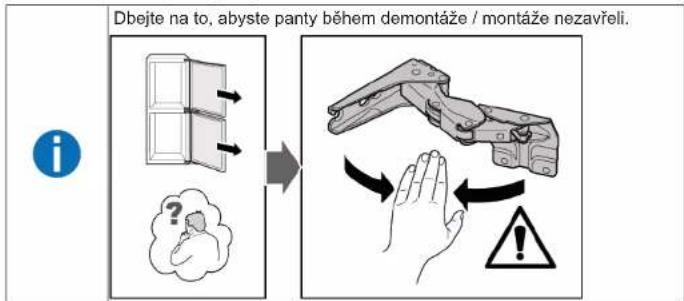

POZOR

Nebezpeči padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku jsou vyjmutá. Viz návod k montáži.
Dvlířka jsou otevřená.

4.2.1 Odstranění plochých pantů

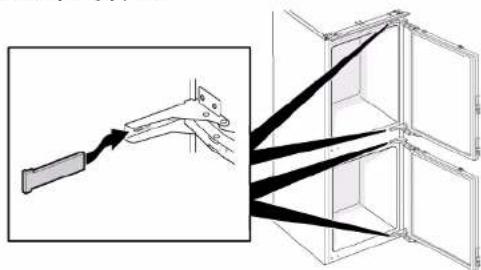

1. Sejměte čtyři kryty pantů.


1. 1. Uvolněte čtyři šrouby (1).

2. Vysuňte a vyjměte horní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte panty (2).

Horní panty dvířek jsou vyjmuté.

1. 1. Uvolněte čtyří šrouby (1).

2. Vysuňte a vyjměte spodní dvířka (2).

≈ 5 mm ① ② ②

1. 1. Odstraňte čtyří šrouby (1).

2. Vyjměte panty (2).

Spodní panty dvířek jsou vyjmuté.

Oprava

4.2.2 Montáž plochých pantů

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna posuvných závěsů

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebič odborník. ► Pro manipulaci se spotřebič ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Čelní dvířka nábytku a dvířka spotřebiče jsou oddělené. Viz návod k montáži.

4.3.1 Odstranění posuvných závěsů

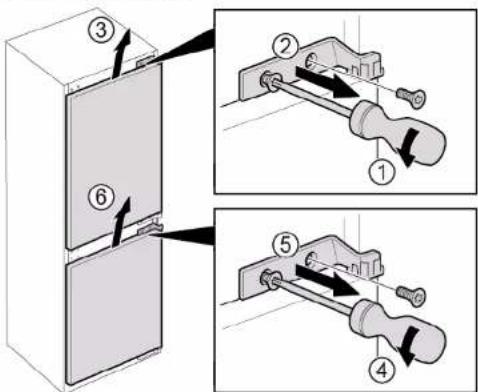

1. 1. Vyšroubujte dva šrouby (1).

2. Vyjměte horní závěs horních dvířek (2).

3. Vyjměte horní dvířka (3).
4. Vyšroubujte dva šrouby (4).
5. Vyjměte horní závěs dolních dvířek (5).
6. Vyjměte dolní dvířka (6).

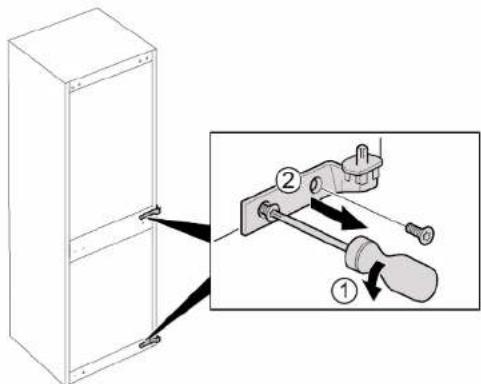

1. 1. Odstraňte čtyři šrouby (1).

2. Vyjměte spodní závěsy (2).

Závěsy jsou vyjmuté.

4.3.2 Montáž posuvných závěsů

- Montáž provedte v opačném sledu.

Oprava

4.4 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vyjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.4.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna odkládací plochy

Požadavek:

Dvlřka jsou otevřená.

4.5.1 Vyjmutí odkládací plochy

Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.5.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna výsuvné odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí výsuvné odkládací plochy

1. Vytáhněte výsuvnou odkládací plochu tak, aby se uvolnila západka.

1. Posuňte výsuvnou odkládaci plochu dolů a vysuňte ji do strany.

2. Výsuvná odkládací plocha je vyjmutá.

4.6.2 Montáž výsuvné odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna odkládací plochy mrazicí přihrádky

Požadavek:

Dviřka jsou otevřená.

4.7.1 Vyjmuti odkládací plochy mrazici prihrádky

Vytáhněte odkládací plochu mrazicí přihrádky.

Odkládací plocha mrazici prihrádky je vyjmutá.

4.7.2 Montáž odkládací plochy mrazicí přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.8 Výměna zásobníku na zmrazené potraviny

Požadavek:

Dviřka jsou otevřená.

4.8.1 Vyjmuti zásobníku na zmrazené potraviny

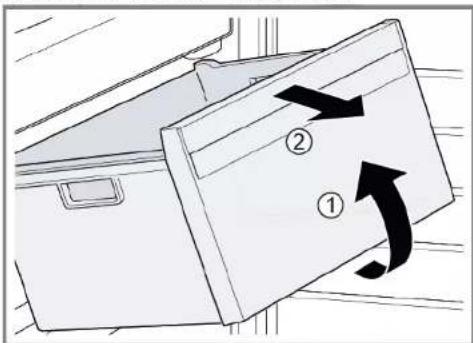

1. Úplně vytáhněte zásobník na zmrazené potraviny (1).
2. Vyjměte zásobník na zmrazené potraviny (2).

Zásobník na zmrazené potraviny je vyjmutý.

4.8.2 Montáž zásobníku na zmrazené potraviny

- Montáž provedte v opačném sledu.

Oprava

4.9 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.9.1 Vyjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.9.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.10 Výměna příčky a víka zásobníku na ovoce a zeleninu

Požadavek:

Dvlřka jsou otevřená.

4.10.1 Vyjmutí příčky a víka zásobníku na ovoce a zeleninu

1. Vyjměte z příčky skleněnou desku.

1. Vyjměte zásobník na ovoce a zeleninu.→68

2. 1. Stiskněte páčku dole na obou stranách příčky (1).

3. Vytáhněte příčku dopředu (2).

1. Zvedněte příčku a vytočte ji do strany.

Příčka je vyjmutá.

1. 1. Zvedněte víko zásobníku na ovoce a zeleninu.

2. Vytáhněte víko zásobníku na ovoce a zeleninu dopředu a vytočte jej do strany.

Viko zásobníku na ovoce a zeleninu je vyjmuté.

4.10.2 Montáž příčky a víka zásobniku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.11 Výměna zásobníku na čerstvé potraviny

Požadavek:

Dviřka jsou otevřená.

4.11.1 Výjmutí zásobníku na čerstvé potraviny

1. Nakloňte zásobník na čerstvé potraviny dopředu (1).
2. Vyjměte zásobník na čerstvé potraviny (2).

Zásobník na čerstvé potraviny je vyjmutý.

4.11.2 Montáž zásobníku na čerstvé potraviny

- Montáž provedte v opačném sledu.

Oprava

4.12 Výměna výsuvného zásobníku

Požadavek:

Dviřka jsou otevřená.

4.12.1 Výjmutí výsuvného zásobníku

1. Nakloňte výsuvný zásobník dopředu (1).
2. Vyjměte výsuvný zásobník (2)

Výsuvný zásobník je vyjmutý.

4.12.2 Montáž výsuvného zásobníku

- Montáž provedte v opačném sledu.

Oprava

4.13 Výměna LED bodového osvětlení

Speciální nástroje:

Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]

Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem

• Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
  Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

POZOR

Ostré hranyl Nebezpečí řezných poranění

▶ Použivejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladicí přihrádky jsou vyjmuté.

4.13.1 Výjmutí LED bodového osvětlení

1. Uvolněte kryt LED bodového osvětlení.

0 VH/S/B

1. Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.

1. Odpojte modul LED bodového osvětlení.

1. Odpojte elektrické připojení LED bodového osvětlení.

LED bodové osvětlení je vyjmuté.

4.13.2 Montáž LED bodového osvětlení

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Kombinácia chladničky a mrazničky

i O tomto dokumente.... 459

1.1 Dôležité informácie 459
1.1.1 Účel 459

1.2 Vysvetlenie symbolov 459

1.2.1 Úrovne nebezpečenstva.... 459

1.2.4 Všeobecné symboly 460

Bezpečnost'...... 461

2.1 Všeobecné bezpečnostné pokyny 461

2.1.1 Všetky domáce spotrebiče.... 461

4.2 Výmena plochého závesu 466

4.2.1 Odobratie plochého závesu 466

4.2.2 Montáž plochého závesu.... 468

4.3.2 Montáž posuvného závesu 470

4.8 Výmena nádoby na zmrazené potraviny.... 475

4.8.1 Odobratie nádoby na zmrazené potraviny 475

4.8.2 Montáž nádoby na zmrazené potraviny.... 475

4.9 Výmena nádoby na ovocie a zeleninu 476

4.9.1 Odobratie nádoby na ovocie a zeleninu 476

4.9.2 Montáz nádoby na ovocie a zeleninu 476

4.10 Výmena priehradky a krytu nádoby na ovocie a zeleninu.... 477

4.10.1 Odobratie priehradky a krytu nádoby na ovocie a zeleninu.... 477

4.10.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu.... 477

4.13 Výmena bodového LED svetla.... 480

4.13.1 Odoberanie bodového LED svetla 480

4.13.2 Montáž bodového LED svetla.... 481

i O tomto dokumente

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628791 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 460 z 577

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

4.2 Výmena plochého závesu

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE Čažké, objemné spotrebiče! Poranenie chrbta a svalov ► Proces odoberania dvierok odborník. ► Na presunutie spotrebiča s ► Použite vhodné nástroje a

Požiadavka:

4.2.2 Montáž plochého závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.3.2 Montáž posuvného závesu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena police mraziaceho priestoru

Požiadavka:

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.8 Výmena nádoby na zmrazené potraviny

Požiadavka:

Nádoba na zmrazené potraviny je odobratá.

4.8.2 Montáž nádoby na zmrazené potraviny

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.9 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.9.1 Odobratie nádoby na ovocie a zeleninu

4.9.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.10 Výmena priehradky a krytu nádoby na ovocie a zeleninu

Požiadavka:

1. 1. Zdvihnite kryt nádoby na ovocie a zeleninu.

2. Potiahnite kryt nádoby na ovocie a zeleninu dopredu a vyklopte ju nabok.

Kryt nádoby na ovocie a zeleninu je odobratý.

4.10.2 Montáž priehradky a krytu nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.11.2 Montáž nádoby cool-fresh

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Výsuvná nádoba je odobratá.

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.13 Výmena bodového LED svetla

Špeciálne nástroje:

Špeciálny nástroj [00342180]
Plochý skrutkovač Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!

1. Uvořnite kryt bodového LED svetla.

0 HOS/MB

1. Potiahnite kryt bodového LED svetla dovnútra a zároveň zatlačte dopredu.

1. Odpojte modul bodového LED svetla.

1. Odpojte elektrické pripojenie bodového LED svetla.

Bodové LED svetlo je odobraté.

4.13.2 Montáž bodového LED svetla

- Pri montáži postupujte v opačnom poradí krokov demontáže.
