KGN56XIDP - Lednice BOSCH - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma KGN56XIDP BOSCH ve formátu PDF.
| Typ výrobku | Chladnička s mrazničkou |
| Značka | BOSCH |
| Model | KGN56XIDP |
| Energetická třída | A++ |
| Celkový čistý objem | 547 L |
| Objem chladničky | 374 L |
| Objem mrazničky | 173 L |
| Rozměry (V x Š x H) | 176.0 x 91.0 x 71.0 cm |
| Hmotnost | 95 kg |
| Napájení | 220-240 V, 50 Hz, 1.2 A |
| Typ chlazení | NoFrost |
| Osvětlení | LED |
| Klimatická třída | SN-T |
| Hlučnost | 42 dB |
| Speciální funkce | Superchlazení, Supermrazení, Alarm otevřených dveří |
| Dětská pojistka | Ano |
| Údržba | Čištění jemným hadříkem, automatické odmrazování |
| Náhradní díly | K dispozici v poprodejním servisu |
| Opravitelnost | Index opravitelnosti k dispozici |
Často kladené otázky - KGN56XIDP BOSCH
Dotazy uživatelů ohledně KGN56XIDP BOSCH
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Lednice ve formátu PDF zdarma! Najděte svůj návod KGN56XIDP - BOSCH a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. KGN56XIDP značky BOSCH.
NÁVOD K OBSLUZE KGN56XIDP BOSCH
Poznámky k opravě - Kombinace chladničky s mrazničkou
i O tomto dokumentu 67
1.1 Duležité informace....67
1.1.1 Účel 67
1.2 Vysvětlení symbolů....67
1.2.1 Úroveň nebezpečí....67
1.2.2 Symboly nebezpečí 67
1.2.3 Struktura výstrah....68
1.2.4 Obecné symboly 68
Bezpečnost....69
2.1 Všeobecné bezpečnostní pokyny 69
2.1.1 Všechny domácí spotřebiče....69
Nástroje a pomůcky 70
Oprava....71
4.1 Výměna těsnění dvířek 71
4.1.1 Vyjmutí těsnění dvířek....71
4.1.2 Montáž těsnění dvířek 71
4.2 Výměna madla dvířek 74
4.2.1 Vyjmutí madla dvířek....74
4.2.2 Montáž madla dvířek....74
4.3 Výměna horního závěsu dvířek 75
4.3.1 Vyjmutí horního závěsu dvířek....75
4.3.2 Montáž horního závěsu 76
4.4 Výměna horního závěsu dvířek (dvířka s ukazatelem) 77
4.4.1 Vyjmutí horního závěsu dvířek....77
4.4.2 Montáž horního závěsu 78
4.5 Výměna středního závěsu dvířek.... 79
4.5.1 Vyjmutí středního závěsu dvířek 79
4.5.2 Montáz středního závěsu dvířek.... 79
4.6 Výměna dolního závěsu dvířek....80
4.6.1 Vyjmutí spodního závěsu dvířek.... 80
4.6.2 Montáž spodního závěsu dvířek.... 80
4.7 Výměna odkládací plochy 81
4.7.1 Vyjmutí odkládací plochy....81
4.7.2 Montáž odkládací plochy 81
4.8 Výměna držáku na láhve 82
4.8.1 Vyjmutí držáku na láhve.... 82
4.8.2 Montáz držáku na láhve.... 82
4.9 Výměna dveřní přihrádky....83
4.9.1 Vyjmuti dveřni přihrádky 83
4.9.2 Montáz dveřní přihrádky....83
4.10 Výměna nastavitelné dveřní přihrádky.... 84
4.10.1 Vyjmutí nastavitelné dveřní přihrádky.... 84
4.10.2 Montáž nastavitelné dveřní přihrádky....84
4.11 Výměna zásobníku na zmrazené potraviny.... 85
4.11.1 Vyjmutí zásobníku na zmrazené potraviny 85
4.11.2 Montáž zásobníku na zmrazené potraviny 85
4.12 Výměna zásobníku 86
4.12.1 Vyjmutí zásobníku 86
4.12.2 Montáž zásobníku 86
4.13 Výměna výsuvného zásobníku.... 87
4.13.1 Vyjmutí výsuvného zásobníku 87
4.13.2 Montáž výsuvného zásobníku 87
4.14 Výměna LED bodového osvětlení 88
4.14.1 Vyjmutí LED bodového osvětlení....88
4.14.2 Montáž LED bodového osvětlení 88
4.15 Výměna LED horního osvětlení....89
4.15.1 Vyjmutí LED osvětlení....89
4.15.2 Montáž horního LED osvětlení 90
4.16 Výměna LED osvětlení boční lišty 91
4.16.1 Vyjmutí LED osvětlení boční lišty....91
4.16.2 Montáž LED osvětlení boční lišty....92
4.17 Výměna LED bodového osvětlení 93
4.17.1 Vyjmutí LED bodového osvětlení....93
4.17.2 Montáž LED bodového osvětlení 94
4.18 Výměna LED napájecího modulu 95
4.18.1 Vyjmutí LED napájecího modulu....95
4.18.2 Montáz LED napájecího modulu....97
i O tomto dokumentu
1.1 Důležité informace
1.1.1 Účel
Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).
Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.
V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.
1.2 Vysvětlení symbolů
1.2.1 Úroveň nebezpečí
Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.
| Úroveň výstrahy Význam | |
| ⚠ NEBEZPEČÍ | Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění. |
| ⚠ VÝSTRAHA | Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění. |
| ⚠ POZOR | Nedodržení výstražného upozornění může způsobit lehká zranění. |
| POZOR! | Nedodržení výstražného upozornění může způsobit škody na majetku. |
Tabulka 1: Úroveň nebezpečí
1.2.2 Symboly nebezpečí
Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:
| Symbol nebezpečí Význam | ||
 | Obecné výstražné upozornění | |
 | Nebezpečí vycházející z elektrického na-pětí | |
 | Nebezpečí výbuchu | |
 | Nebezpečí pořezání | |
 | Nebezpečí rozdrcení | |
i O tomto dokumentu
| Symbol nebezpečí Význam | ||
 | Nebezpečí spojené s horkými povrchy | |
 | Nebezpečí vycházející ze silného elektromagnetického pole | |
 | Nebezpečí z neionizujícího záření | |
Tabulka 2: Symboly nebezpečí
1.2.3 Struktura výstrah
Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.
Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

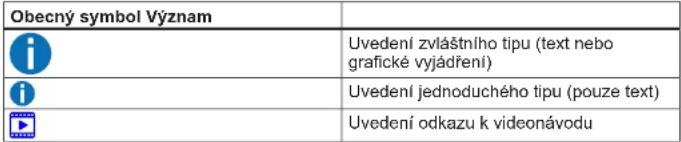

1.2.4 Obecné symboly
V tomto dokumentu jsou použity následující obecné symboly:
 |
| Obecný symbol Význam | |
| Uvedení požadovaných nástrojů | |
| Uvedení požadovaných podmínek | |
| Uvedení podmínky (když, pak atd.) | |
| Uvedení výsledku | |
| Start Uvedení klávesy nebo tlačitka | |
| [00123456] Uvedení čísla materiálu | |
| Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče) | |
Tabulka 3: Obecné symboly
Bezpečnost
2.1 Všeobecné bezpečnostní pokyny
2.1.1 Všechny domácí spotřebiče
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!
- Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
- Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
- Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
Nebezpečí poranění o ostré hrany!
■ Používejte ochranné rukavice.
Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi
■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.
Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.
Nástroje a pomůcky
| Označení Detaily Snímky | |||
| Ochranná tkanina[00342013] | 60 cm x 50 cm |  | |
| Plochý šroubovák Čepel 2,4 mm x 0,4 mm x60 mm, v sadě [00341820] |  | ||
| Speciální nástroj[00342180] | |||
| Přísavka[00342224] | ∅50 mm | ||
| Torx Bit TX20[00340865] | 6,3 mm (1/4") |  | |
| Plochý šroubovák Čepel 10 mm x 1,6 mm x200 mm |  | ||
Oprava
4.1 Výměna těsnění dvířek
Požadavek:
Dviřka jsou otevřená.
4.1.1 Výjmutí těsnění dvířek
- Uvolněte těsnění dvířek z drážky v pravém a levém rohu.
- Vytáhněte těsnění z drážky.
Těsnění dvířek je vyjmuté.
4.1.2 Montáž těsnění dvířek
| Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny. | |
| Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit. | |
| Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku. |
Oprava
- Zkontrolujte, zda není poškozena drážka těsnění.
- if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.
3.
Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.
Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.
- Zatlačte horní a dolní rohy těsnění do drážky.
- Postupně zatlačte do drážky celé těsnění.
Těsnění dvířek je namontované.
Oprava
4.2 Výměna madla dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Plochý šroubovák Čepel 10 mm x 1,6 mm x 200 mm
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Dvlířka jsou otevřená.
4.2.1 Vyjmutí madla dvířek
- Odstraňte dvě krytky šroubů (1).
- Vyšroubujte dva šrouby (2).
- Vyjměte madlo dvířek (3).
Madlo dvířek je vyjmuté.
Madlo druhých dvířek může být vyjmuto stejným způsobem.
4.2.2 Montáž madla dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.3 Výměna horního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
4.3.1 Vyzjmuti horního závěsu dvířek
- Položte spotřebič na zadní stranu.
-
- Na obou stranách stiskněte kryt horního závěsu (1).
-
Vysuňte kryt horního závěsu (2).
- Otočte kryt závěsu (3).
- Odstraňte kryt horního závěsu (4).
- Vyšroubujte dva šrouby (5).
- Vyjměte horní závěs (6)
Horní závěs je vyjmutý.
4.3.2 Montáž horního závěsu
▶ Montáž provedte v opačném sledu.
Oprava
4.4 Výměna horního závěsu dvířek (dvířka s ukazatelem)
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
VÝSTRAHA
Těžké, objemné spotřebiče!
Poranění zad a svalů
- Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. - Použijte pouze vhodné nástroje a zařízení.
POZOR
Ostré hrany!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
⚠️ VÝSTRAHA
Sklouznutí nakloněných spotřebičů!
Zlomeniny / poranění rozdrcením
Zajistěte spotřebiče proti sklouznutí.
POZOR
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
POZOR!
Nebezpečí padajících dilů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem
Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem
Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
4.4.1 Vyjmutí horního závěsu dvířek
- Položte spotřebič na zadní stranu.
-
- Odstraňte kryt horního závěsu (1).
-
Odstraňte kryt kabelové skřině (2).
- Odpojte elektrické připojení (3).
- Vyšroubujte šroub zemnicí přípojky (4).
- Odstraňte ochranu kabelu (5).
- Vyšroubujte šroub (6).
Horní závěs je vyjmutý.
4.4.2 Montáž horního závěsu
▶ Montáž provedte v opačném sledu.
Oprava
4.5 Výměna středního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
√ Horní závěs dvířek je vyjmutý.
4.5.1 Vyjmuti středního závěsu dvířek
- Vyjměte dvířka chladici přihrádky (1).
- Vyšroubujte dva šrouby (2).
- Vyjměte střední závěs (3).
Střední závěs je vyjmutý.
4.5.2 Montáž středního závěsu dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.6 Výměna dolního závěsu dvířek
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Těžké, objemné spotřebiče!
Poranění zad a svalů
- Odstranění dvířek spotřebiče by měl provádět výhradně školený odborník.
▶ Pro manipulaci se spotřebičem jsou nutní dva lidé. - Použijte pouze vhodné nástroje a zařízení.
Ostré hrany!
Nebezpečí rezných poranění
▶ Používejte ochranné rukavice.
Sklouznutí nakloněných spotřebičů!
Zlomeniny / poranění rozdrcením
Zajistěte spotřebiče proti sklouznutí.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poranění padajícími díly.
Zajistěte jednotlivé součásti před pádem.
Nebezpečí padajících dílů kvůli uvolněným šroubům!
Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.
Zajistěte jednotlivé součásti před pádem.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
√ Vnitřní kování spotřebiče je odstraněno.
√ Horní závěs je vyjmutý.
Střední závěs je vyjmutý.

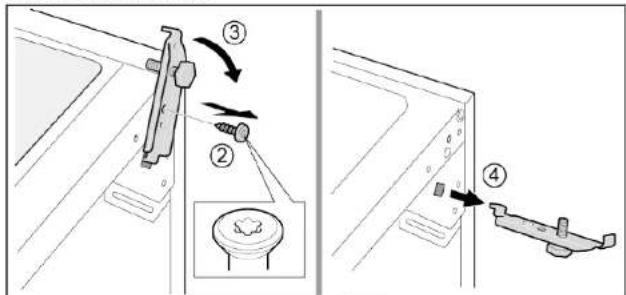

4.6.1 Vyjmutí spodního závěsu dvířek
- Vyjměte dvířka mrazící přihrádky (1).
- Vyšroubujte šrouby (2).
- Vytočte spodní závěs (3).
- Vyjměte spodní závěs (4).
Spodní závěs dvířek je vyjmutý.
4.6.2 Montáž spodního závěsu dvířek
▶ Montáž provedte v opačném sledu.
Oprava
4.7 Výměna odkládací plochy
Požadavek:
Dviřka jsou otevřená.
4.7.1 Vyjmutí odkládací plochy
▶ Vytáhněte odkládací plochu.
Odkládací plocha je vyjmutá.
4.7.2 Montáž odkládací plochy
▶ Montáž provedte v opačném sledu.
Oprava
4.8 Výměna držáku na láhve
Požadavek:
Dviřka jsou otevřená.
4.8.1 Vjymutí držáku na láhve
▶ Vytáhněte držák na láhve.
Držák na láhve je vyjmutý.
4.8.2 Montáž držáku na láhve
▶ Montáž provedte v opačném sledu.
Oprava
4.9 Výměna dveřní přihrádky
Požadavek:
Dviřka jsou otevřená.
4.9.1 Výjmutí dveřní přihrádky
Zvedněte dveřní přihrádku nahoru.
Dveřní přihrádka je vyjmutá.
4.9.2 Montáž dveřní přihrádky
▶ Montáž provedte v opačném sledu.
Oprava
4.10 Výměna nastavitelné dveřní přihrádky
Požadavek:
Dviřka jsou otevřená.
4.10.1 Výjmutí nastavitelné dveřní přihrádky
Posuňte výškově stavitelnou dveřní přihrádku nahoru, aby se uvolnila z držáku.
Nastavitelná dveřní přihrádka je vyjmutá.
4.10.2 Montáž nastavitelné dveřní přihrádky
▶ Montáž provedte v opačném sledu.
Oprava
4.11 Výměna zásobníku na zmrazené potraviny
Požadavek:
Dviřka jsou otevřená.
4.11.1 Výjmutí zásobníku na zmrazené potraviny
- Úplně vytáhněte zásobník na zmrazené potraviny (1).
- Vyjměte zásobník na potraviny (2).
Zásobník na zmrazené potraviny je vyjmutý.
4.11.2 Montáž zásobníku na zmrazené potraviny
▶ Montáž provedte v opačném sledu.
Oprava
4.12 Výměna zásobníku
Požadavek:
Dviřka jsou otevřená.
4.12.1 Vyjmutí zásobníku
- Vytáhněte spodní zásobník chladničky (1).
- Vytáhněte horní zásobník chladničky (2).
Zásobníky jsou vyjmuté.
4.12.2 Montáž zásobníku
▶ Montáž provedte v opačném sledu.
Oprava
4.13 Výměna výsuvného zásobníku
Požadavek:
Dviřka jsou otevřená.
4.13.1 Výjmutí výsuvného zásobníku
- Úplně vytáhněte výsuvný zásobník (1).
- Vyjměte výsuvný zásobník (2).
Výsuvný zásobník je vyjmutý.
4.13.2 Montáž výsuvného zásobníku
▶ Montáž provedte v opačném sledu.
Oprava
4.14 Výměna LED bodového osvětlení
Speciální nástroje:
Speciální nástroj [00342180]
Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem
- Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
NEBEZPEČÍ
Nebezpeči úrazu elektrickým proudem při dotyku dilů pod proudem! Usmrcení elektrickým proudem
Odpojte spotřebič od prívodu elektrického proudu alespoň 60 sekund před zahájením opravy.
POZOR
Ostré hrany! Nebezpečí řezných poranění ► Používejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od prívodu elektrické energie.
Dvířka jsou otevřená.
4.14.1 Vyjmutí LED bodového osvětlení
- Pro vytažení LED bodového osvětlení použijte speciální nástroj (1).
- Odpojte elektrické připojení LED bodového osvětlení.
LED bodové osvětlení je vyjmuté.
4.14.2 Montáž LED bodového osvětlení
▶ Montáž provedte v opačném sledu.
Oprava
4.15 Výměna LED horního osvětlení
Speciální nástroje:
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]
Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Homí vnitřní kování je vyjmuto.

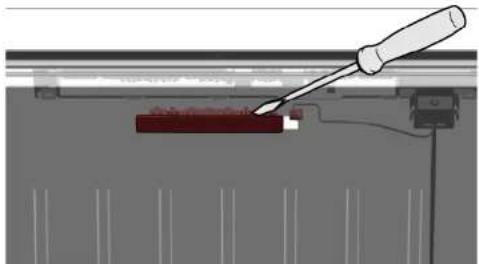

4.15.1 Vyjmutí LED osvětlení
- Posuňte LED osvětlení k levé straně.
Elektrické připojení LED osvětlení je odpojené.
- Uvolněte háky LED osvětlení.
- Odstraňte LED osvětlení jeho posunutím dopředu.
LED osvětlení je vyjmuté.
4.15.2 Montáž horního LED osvětlení
▶ Montáž provedte v opačném sledu.
Oprava
4.16 Výměna LED osvětlení boční lišty
Speciální nástroje:
Přísavka ∅50 mm [00342224]
Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem
- Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikár.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
NEBEZPEČÍ
Nebezpeči úrazu elektrickým proudem při dotyku dilů pod proudem! Usmrcení elektrickým proudem
Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.
POZOR
Ostré hrany!
Nebezpečí řezných poranění
▶ Používejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od prívodu elektrické energie.
Dvířka jsou otevřená.
Odkládací plochy chladicí přihrádky jsou vyjmuté.
4.16.1 Vyjmutí LED osvětlení boční lišty
- Přilepte přísavku na horní třetinu LED boční lišty.
- Otočením vytáhněte dopředu přísavku s LED osvětlením boční lišty.
- Odpojte elektrické připojení LED osvětlení boční lišty.
LED osvětlení boční lišty je vyjmuté.
4.16.2 Montáž LED osvětlení boční lišty
- Zapojte elektrické připojení LED osvětlení boční lišty.
- Upevněte LED osvětlení boční lišty na své místo ve stěně přihrádky (háky musí zaklapnout).
LED osvětlení boční lišty je namontované.
Oprava
4.17 Výměna LED bodového osvětlení
Speciální nástroje:
Speciální nástroj [00342180]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]
Váš spotřebič je vybaven bezúdržbovým LED osvětlením. Tato osvětlení smí být opravena pouze zákaznickým servisem nebo oprávněným technikem!
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozi nebezpečí smrtelného úrazu elektrickým proudem
- Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
NEBEZPEČÍ
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem
Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.
POZOR
Ostré hranyl Nebezpečí řezných poranění
▶ Použivejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Odkládací plochy chladicí přihrádky jsou vyjmuté.
4.17.1 Výjmutí LED bodového osvětlení
- Uvolněte kryt LED bodového osvětlení.
- Zatáhněte kryt LED bodového světla dovnitř a současně jej vytlačte dopředu.
- Odpojte modul LED bodového osvětlení.
- Odpojte elektrické připojení LED bodového osvětlení.
LED bodové osvětlení je vyjmuté.
4.17.2 Montáž LED bodového osvětlení
▶ Montáž provedte v opačném sledu.
Oprava
4.18 Výměna LED napájecího modulu
Speciální nástroje:
Torx Bit TX20 6,3 mm (1/4") [00340865]
Plochý šroubovák Čepel 2,4 mm x 0,4 mm x 60 mm, v sadě [00341820]
Nádoba min. objem 200 ml
Platí pro varianty spotřebičů s kamerou v lednici (CIF).
Elektronické moduly smí být opravovány pouze zákaznickým servisem nebo oprávněným technikem!
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! V případě neodborné opravy hrozí nebezpečí smrtelného úrazu elektrickým proudem
Opravu elektrického zařízení smí provádět jen kvalifikovaný elektrikář.
Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.
Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem
- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.
Ostré hrany!
Nebezpečí rezných poranění
▶ Používejte ochranné rukavice.
Požadavek:
Spotřebič je odpojený od přívodu elektrické energie.
Zadní strana spotřebiče je přístupná.
4.18.1 Vyjmutí LED napájecího modulu
1.
POZOR!
Nebezpečí poškození!
Rozmražená voda, jež pronikne do elektroniky kompresoru a jeho spojů, může poškodit elektroniku spotřebiče.
Při odstraňování drenážní hadice zajistěte, aby se rozmražená voda nedostala do elektronických součástí.
- Odpojte drenážní hadici od odtoku vody (1).
- Rozmraženou vodu nalijte do zásobníku.
- Odpojte drenážní hadici od odpařovací misky (2).
Spouštěcí kondenzátor kompresoru a LED napájecí modul je uvolněn.
- Uvolněte dva háky.
Spouštěcí kondenzátor kompresoru a kryt LED napájecího modulu je uvolněn.
- Uvolněte čtyři háky.
LED napájecí modul je uvolněný.
- Odpojte elektrické připojení (1) a (2) LED napájecího modulu.
4.18.2 Montáž LED napájecího modulu
▶ Montáž provedte v opačném sledu.
Poznámky k opravám - Kombinácia chladničky a mrazničky
i O tomto dokumente.... 611
1.2.4 Všeobecné symboly 612
Bezpečnost......613
2.1 Všeobecné bezpečnostné pokyny 613
2.1.1 Všetky domáce spotrebiče....613
4.3.2 Montáž horného závesu dvierok.... 620
4.4.2 Montáž horného závesu dvierok....622
4.11 Výmena nádoby na zmrazené potraviny.... 629
4.11.1 Odobratie nádoby na zmrazené potraviny 629
4.11.2 Montáž nádoby na zmrazené potraviny....629
4.14 Výmena bodového LED svetla....632
4.14.1 Odoberanie bodového LED svetla 632
4.14.2 Montáž bodového LED svetla.... 632
4.17 Výmena bodového LED svetla.... 637
4.17.1 Odoberanie bodového LED svetla 637
4.17.2 Montáž bodového LED svetla....638
4.18 Výmena LED modulu napájania....639
4.18.1 Odobratie LED modulu napájania....639
1.2.1 Úrovne nebezpečenstva
Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.
| Všeob. symbol Význam | |
| Označenie prepojenia na videonávod | |
| Označenie požadovaných nástrojov | |
| Označenie požadovaných podmienok | |
| Označenie podmienky (ak ..., potom ...) | |
| Označenie výsledku | |
| Spustenie Označenie klávesu alebo tlačidla | |
| [00123456] Označenie čísla materiálu | |
| Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) | |
Tabuľka 3: Všeobecné symboly
| Všeob. symbol Význam | |
| Označenie prepojenia na videonávod | |
| Označenie požadovaných nástrojov | |
| Označenie požadovaných podmienok | |
| Označenie podmienky (ak ..., potom ...) | |
| Označenie výsledku | |
| Spustenie Označenie klávesu alebo tlačidla | |
| [00123456] Označenie čísla materiálu | |
| Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) | |
Bezpečnost'
2.1 Všeobecné bezpečnostné pokyny
2.1.1 Všetky domáce spotrebiče
Dverová úchytka je odobrata.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
-
- Na oboch stranách stlačte kryt homého závesu (1).
-
Vytiahnite kryt horného závesu (2).
- Otočte kryt závesu (3).
- Odoberte kryt horného závesu (4).
- Odskrutkujte dve skrutky (5).
- Odoberte horný záves (6)/
Horný záves je odobratý.
- Pri montáži postupujte v opačnom poradl krokov demontáže.
Oprava
Horný záves je odobratý.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.11 Výmena nádoby na zmrazené potraviny
Požiadavka:
Nádoba na zmrazené potraviny je odobratá.
4.11.2 Montáž nádoby na zmrazené potraviny
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.12 Výmena nádoby
Požiadavka:
4.12.2 Montáž nádoby
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Výsuvná nádoba je odobratá.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.14 Výmena bodového LED svetla
Špeciálne nástroje:
- Odpojte elektrické pripojenia bodového LED svetla.
Bodové LED svetlo je odobraté.
4.14.2 Montáž bodového LED svetla
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Vo výbave vášho spotrebiča je bezúdržbové LED svetlo.
Elektrické diely má opravovat kvalifikovný elektrikár.
Elektrické pripojenie LED svetla je odpojené.
- Uvolnite háčiky LED svetla.
- Presuňte LED svetlo posunutím dopredu.
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím!
- Uvořnite kryt bodového LED svetla.
- Odpojte modul bodového LED svetla.
- Odpojte elektrické pripojenie bodového LED svetla.
Bodové LED svetlo je odobraté.
4.17.2 Montáž bodového LED svetla
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Oprava
4.18 Výmena LED modulu napájania
Špeciálne nástroje:
Bit Torx TX20 6,3 mm (1/4") [00340865]
Plochý skrutkovač Čepel 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]
Nádoba min. kapacita 200 ml
Platí pre varianty spotrebičov s kamerou v chladničke (CIF).
Spotrebič je odpojený od elektrického napájania.
Zadná strana spotrebiča je dostupná.
4.18.1 Odobratie LED modulu napájania
1.
POZOR!
Riziko poškodenia!
- Pri odoberani vypúšťacej hadice sa uistite, že sa rozmrazená voda nerozleje na elektronické časti.
- Odpojte vypúšťaciu hadicu od vodovodného vypúšťacieho odtoku (1).
- Vylejte rozmrazenú vodu do nádoby.
- Odpojte vypušťaciu hadicu zo zásobníka na odparovanie vody (2).
- Pri montáži postupujte v opačnom poradí krokov demontáže.
Zlomi kosti/zmečkanine
▶ Aparate zaščitite pred zdrsavanjem.
PREVIDNO
Zlomi kosti/zmečkanine
▶ Aparate zaščitite pred zdrsavanjem.
