KIR24NFF0 - Lednice BOSCH - Bezplatný návod k obsluze

Typ produktu	Chladnička s vestavěným mrazákem
Rozměry (výška x šířka x hloubka)	177.2 x 54.1 x 54.8 cm
Hmotnost	Přibližně 60 kg
Třída energetické účinnosti	A++
Roční spotřeba energie	Přibližně 260 kWh
Celkový čistý objem	251 L
Čistý objem chladničky	183 L
Čistý objem mrazáku	68 L
Kategorie hvězdiček mrazáku	4 hvězdičky
Chladicí systém	NoFrost v mrazáku
Odmrazování	Automatické v chladničce, NoFrost v mrazáku
Řízení teploty	Elektronické s LED displejem
Osvětlení	LED v chladničce
Speciální funkce	SuperCool, SuperFreeze, dveřní alarm
Bezpečnost	Teplotní alarm, systém dětské pojistky
Údržba	Čištění kondenzátoru každých 6 měsíců
Opravitelnost	Náhradní díly k dispozici po dobu 10 let
Příslušenství v balení	Skleněné police, zásuvka na zeleninu, přihrádky na dveře, miska na led
Hladina hluku	39 dB
Klimatická třída	SN-ST (mírná až subtropická)

Často kladené otázky - KIR24NFF0 BOSCH

Jak nastavit teplotu chladničky a mrazáku?

Použijte tlačítka na ovládacím panelu. U chladničky nastavte mezi 2 °C a 8 °C; u mrazáku mezi -18 °C a -24 °C. Stiskněte SuperCool pro rychlé chlazení.

Co dělat, když chladnička vydává velký hluk?

Zkontrolujte, zda je vyrovnaná a nedotýká se blízkých předmětů. Normální hluky zahrnují kompresor a ventilátor. Pokud je neobvyklý, vyčistěte kondenzátor a ujistěte se, že zadní potrubí je volné.

Kdy a jak odmrazit mrazák?

Mrazák je NoFrost, takže nevyžaduje ruční odmrazování. Pokud se tvoří námraza, zkontrolujte dveře a dočasně aktivujte režim SuperFreeze.

Jak vyčistit vnitřek chladničky?

Odpojte spotřebič. Čistěte jemným hadříkem a vlažnou vodou s jemným saponátem. Nepoužívejte abrazivní čističe. Před opětovným připojením důkladně osušte.

Co znamená chybový kód na displeji?

Podívejte se do manuálu. Běžné kódy indikují poruchu senzoru nebo teplotní alarm. Pokud přetrvává, kontaktujte technickou podporu Bosch.

Jak aktivovat funkci SuperCool?

Stiskněte tlačítko SuperCool na panelu. Rozsvítí se indikátor. Funkce se automaticky deaktivuje po 6 hodinách nebo po dosažení požadované teploty.

Jak ušetřit energii s chladničkou?

Umístěte ji mimo zdroje tepla, nevkládejte horké potraviny a udržujte dveře zavřené. Pravidelně čistěte kondenzátor a kontrolujte těsnění dveří.

Lze změnit směr otevírání dveří?

Ano, dveře jsou reverzibilní. Postupujte podle pokynů v návodu pro výměnu závěsů. Budete potřebovat šroubovák a případně další díly.

Co dělat, když dveřní alarm neustále zvoní?

Dobře zavřete dveře. Pokud alarm přetrvává, zkontrolujte, zda zavírání nebrání nějaké předměty. Pokud problém pokračuje, zkontrolujte spínač dveří nebo kontaktujte technickou podporu.

Kde najít náhradní díly?

Originální díly Bosch jsou k dispozici v autorizovaných servisních střediscích a online obchodech. Pro vyhledávání použijte modelové číslo KIR24NFF0.

NÁVOD K OBSLUZE KIR24NFF0 BOSCH

Poznámky k opravě - Chladnička

i O tomto dokumentu 33

1.1 Duležité informace.... 33

1.1.1 Účel 33

1.2 Vysvětlení symbolů.... 33

1.2.1 Úroveň nebezpečí.... 33

1.2.2 Symboly nebezpečí 33

1.2.3 Struktura výstrah.... 34

1.2.4 Obecné symboly 34

Bezpečnost.... 35

2.1 Všeobecné bezpečnostní pokyny 35

2.1.1 Všechny domácí spotřebiče....35

Nástroje a pomůcky 36

Oprava....37

4.1 Výměna těsnění dvířek 37

4.1.1 Vyjmutí těsnění dvířek.... 37

4.1.2 Montáž těsnění dvířek 37

4.2 Výměna závěsu dvířek....40

4.2.1 Odstranění závěsu dvířek 40

4.2.2 Montáz závěsu dvířek 41

4.3 Výměna odkládací plochy 42

4.3.1 Vyjmutí odkládací plochy.... 42

4.3.2 Montáž odkládací plochy 42

4.4 Výměna držáku na láhve.... 43

4.4.1 Vyjmutí držáku na láhve 43

4.4.2 Montáž držáku na láhve 43

4.5 Výměna dveřní přihrádky 44

4.5.1 Vyjmuti dveřní příhrádky.... 44

4.5.2 Montáz dveřní přihrádky 44

4.6 Výměna zásobníku na ovoce a zeleninu 45

4.6.1 Vyjmutí zásobníku na ovoce a zeleninu.... 45

4.6.2 Montáž zásobníku na ovoce a zeleninu 45

4.7 Výměna žárovky.... 46

4.7.1 Vyjmutí žárovky 46

4.7.2 Montáz žárovky.... 46

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
- Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
- Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebiče odborník. ► Pro manipulaci se spotřebiče ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.

4.2.1 Odstranění závěsu dvířek

1. 1. Vyšroubujte dva šrouby (1).

2. Uvolněte horní závěs (2).

3. Vysuňte dvířka s horním závěsem (3).

1. 1. Vyjměte dvířka (1).

2. Vyjměte horní závěs (2).

→ Horní závěs je vyjmutý.

Oprava

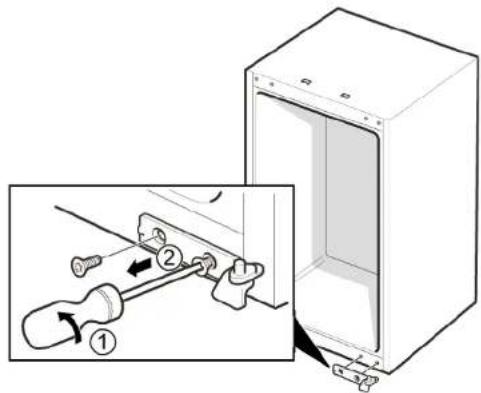

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte spodní závěs (2).

Spodní závěs je vyjmutý.

4.2.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.3.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.3.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna držáku na láhve

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vjymutí držáku na láhve

▶ Vytáhněte držák na láhve.

Držák na láhve je vyjmutý.

4.4.2 Montáž držáku na láhve

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.5.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.6.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna žárovky

Ostré hranyl

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Vnitřní kování v blízkosti žárovky je vyjmuté.

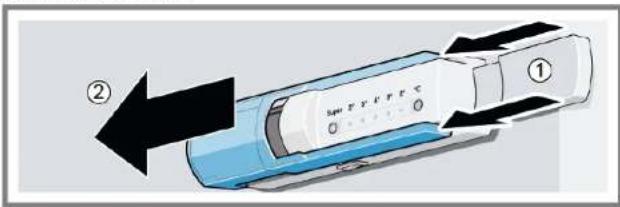

4.7.1 Vyjmutí žárovky

1. Zatlačte na krycí mřížku (1).
2. Posuňte krycí mřížku dopředu (2).
3. Vyjměte krycí mřížku (3).
4. Vyšroubujte žárovku (4).

① ②

4.7.2 Montáž žárovky

Výměna osvětlení: 220 VAC – 240 VAC, E14 držák žárovky, viz příkon vadné žárovky.

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička

i O tomto dokumente.... 288

1.2.4 Všeobecné symboly 289

Bezpečnost'...... 290

2.1 Všeobecné bezpečnostné pokyny 290

2.1.1 Všetky domáce spotrebiče.... 290

4.2 Výmena závesu dvierok.... 295

4.2.1 Odoberanie závesu dvierok 295

4.2.2 Montáz závesu dvierok 296

4.6 Výmena nádoby na ovocie a zeleninu....300

4.6.1 Odobratie nádoby na ovocie a zeleninu.... 300

4.6.2 Montáž nádoby na ovocie a zeleninu.... 300

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628519 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 289 z 361

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

→ Horný záves je odobratý.

Oprava

4.2.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž poličky do dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.6.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena žiarovky

Ostré hranyl

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

- Pri montáži postupujte v opačnom poradí krokov demontáže.
