KIR18NSF0 - Lednice BOSCH - Bezplatný návod k obsluze

Typ produktu	Vestavěná chladnička
Model	KIR18NSF0
Značka	Bosch
Třída energetické účinnosti	A++ (typické)
Roční spotřeba energie	Přibližně 100 kWh
Celkový čistý objem	Přibližně 200 l
Rozměry (Výška x Šířka x Hloubka)	177.0 x 54.1 x 54.8 cm
Hmotnost	Přibližně 50 kg
Napájení	220-240 V AC, 50/60 Hz
Klimatická třída	SN, N, ST, T (typické)
Hladina hluku	Přibližně 38 dB(A)
Počet polic	3 skleněné police, 1 přihrádka na lahve
Police ve dveřích	3 nastavitelné police ve dveřích
Přihrádka na ovoce a zeleninu	1 velká přihrádka
Typ žárovky	E14, 220-240 VAC, vyměnitelná
Dveřní závěsy	Nastavitelné, vyměnitelné
Těsnění dveří	Vyměnitelné
Opravitelnost	Náhradní díly k dispozici, komponenty vyměnitelné uživatelem
Bezpečnostní prvky	Před opravou je nutné odpojit od sítě; používejte ochranné rukavice
Údržba	Pravidelně čistěte vnitřek a těsnění dveří

Často kladené otázky - KIR18NSF0 BOSCH

Jak vyměním těsnění dveří u Bosch KIR18NSF0?

Chcete-li vyměnit těsnění dveří, nejprve uvolněte staré těsnění z drážky v rozích. Zcela jej vytáhněte. Zkontrolujte drážku, zda není poškozená. Pokud je mírně deformovaná, zahřejte nové těsnění fénem a přetvarujte jej. Nejprve zatlačte rohy do drážky, poté postupně zatlačte celé těsnění do drážky. Ujistěte se, že je zcela usazeno.

Jaké nástroje jsou potřebné k výměně dveřních závěsů?

Potřebujete Torx bit TX20 (6,3 mm, 1/4") pro šrouby závěsů. Dále se doporučují: ochranné rukavice a ochranná látka, aby nedošlo k poškození spotřebiče.

Mohu vyměnit žárovku sám?

Ano, žárovka je vyměnitelná uživatelem. Odpojte spotřebič od napájení alespoň na 60 sekund. Odstraňte vnitřní příslušenství v blízkosti žárovky. Zatlačte krycí mřížku, posuňte ji dopředu a sejměte ji. Vyšroubujte starou žárovku. Nainstalujte novou žárovku stejného typu: 220-240 VAC, objímka E14, stejný výkon jako vadná žárovka.

Jak odstraním police pro čištění?

Chcete-li polici odstranit, jednoduše ji vytáhněte vodorovně. Police není zajištěna. Při instalaci ji zasuňte zpět do vodítek. Ujistěte se, že je správně usazena.

Co je přihrádka na lahve a jak ji vyměním?

Přihrádka na lahve je vyjímatelná police na lahve. Pro vyjmutí ji vytáhněte. Pro instalaci ji zasuňte zpět v opačném pořadí. Není potřeba žádné nářadí.

Jak vyměním přihrádku na ovoce a zeleninu?

Vytáhněte přihrádku úplně ven (1) a poté ji zvedněte (2). Při instalaci ji zasuňte zpět v opačném pořadí. Ujistěte se, že je správně zarovnána na kolejnicích.

Je bezpečné opravovat chladničku bez odborné pomoci?

Pouze pokud pečlivě dodržujete pokyny k opravě. Před zahájením práce vždy odpojte spotřebič od sítě alespoň na 60 sekund. Používejte ochranné rukavice, abyste se vyhnuli pořezání. U elektrických oprav nechte provést bezpečnostní test podle VDE 0701 nebo místních předpisů.

Co mám dělat, pokud je těsnění dveří deformované?

Mírná deformace je normální a neovlivňuje funkci. V případě potřeby zahřejte těsnění fénem nebo horkou vodou a před instalací jej ručně přetvarujte. Zkontrolujte drážku, zda není poškozená; pokud je poškozená, kontaktujte zákaznický servis.

Mohu upravit chování zavírání dveří?

Ano, pokud má váš spotřebič nastavitelné závěsy nebo příslušenství závěsů, můžete po výměně těsnění dveří optimalizovat chování zavírání. Tloušťka těsnění se může mírně lišit, ale neovlivní dlouhodobou funkci.

Kde najdu náhradní díly pro Bosch KIR18NSF0?

Používejte pouze originální náhradní díly Bosch. Můžete je objednat prostřednictvím zákaznického servisu Bosch nebo autorizovaných prodejců. Čísla materiálů jsou uvedena v návodu pro položky, jako je ochranná látka (00342013) a Torx bit (00340865).

NÁVOD K OBSLUZE KIR18NSF0 BOSCH

Poznámky k opravě - Chladnička

i O tomto dokumentu 33

1.1 Duležité informace.... 33

1.1.1 Účel 33

1.2 Vysvětlení symbolů 33

1.2.1 Úroveň nebezpečí.... 33

1.2.2 Symboly nebezpečí 33

1.2.3 Struktura výstrah.... 34

1.2.4 Obecné symboly 34

Bezpečnost.... 35

2.1 Všeobecné bezpečnostní pokyny 35

2.1.1 Všechny domácí spotřebiče....35

Nástroje a pomůcky 36

Oprava....37

4.1 Výměna těsnění dvířek 37

4.1.1 Vyjmutí těsnění dvířek.... 37

4.1.2 Montáž těsnění dvířek 37

4.2 Výměna závěsu dvířek....40

4.2.1 Odstranění závěsu dvířek 40

4.2.2 Montáz závěsu dvířek 41

4.3 Výměna odkládací plochy 42

4.3.1 Vyjmutí odkládací plochy.... 42

4.3.2 Montáž odkládací plochy 42

4.4 Výměna držáku na láhve.... 43

4.4.1 Vyjmutí držáku na láhve 43

4.4.2 Montáž držáku na láhve 43

4.5 Výměna dveřní přihrádky 44

4.5.1 Vyjmuti dveřní příhrádky.... 44

4.5.2 Montáz dveřní přihrádky 44

4.6 Výměna zásobníku na ovoce a zeleninu 45

4.6.1 Vyjmutí zásobníku na ovoce a zeleninu.... 45

4.6.2 Montáž zásobníku na ovoce a zeleninu 45

4.7 Výměna žárovky.... 46

4.7.1 Vyjmutí žárovky 46

4.7.2 Montáz žárovky.... 46

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

i O tomto dokumentu

Symbol nebezpečí Význam
		Nebezpečí spojené s horkými povrchy
		Nebezpečí vycházející ze silného elektromagnetického pole
		Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Následující přiklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
	Uvedení požadovaných nástrojů
	Uvedení požadovaných podmínek
	Uvedení podmínky (když, pak atd.)
	Uvedení výsledku
Start Uvedení klávesy nebo tlačitka
[00123456] Uvedení čísla materiálu
Status Uvedení zobrazeného texlu / okna (na ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.

4.2.1 Odstranění závěsu dvířek

1. 1. Vyšroubujte dva šrouby (1).

2. Uvolněte horní závěs (2).

3. Vysuňte dvířka s horním závěsem (3).

1. 1. Vyjměte dvířka (1).

2. Vyjměte horní závěs (2).

→ Horní závěs je vyjmutý.

Oprava

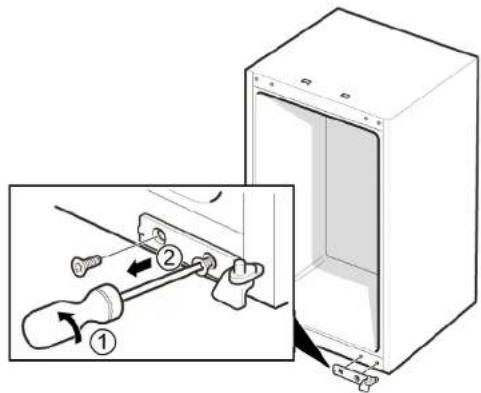

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte spodní závěs (2).

Spodní závěs je vyjmutý.

4.2.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.3.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.3.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna držáku na láhve

Požadavek:

Dviřka jsou otevřená.

4.4.1 Vjymutí držáku na láhve

▶ Vytáhněte držák na láhve.

Držák na láhve je vyjmutý.

4.4.2 Montáž držáku na láhve

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.5.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.6.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna žárovky

Ostré hranyl

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Vnitřní kování v blízkosti žárovky je vyjmuté.

4.7.1 Vyjmutí žárovky

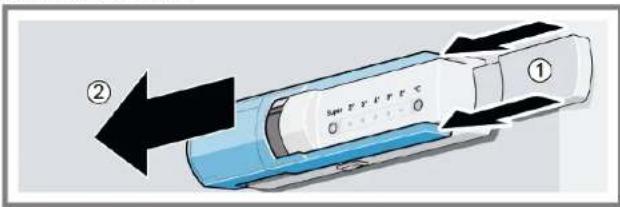

1. Zatlačte na krycí mřížku (1).
2. Posuňte krycí mřížku dopředu (2).
3. Vyjměte krycí mřížku (3).
4. Vyšroubujte žárovku (4).

4.7.2 Montáž žárovky

Výměna osvětlení: 220 VAC – 240 VAC, E14 držák žárovky, viz příkon vadné žárovky.

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička

i O tomto dokumente.... 288

1.2.4 Všeobecné symboly 289

Bezpečnost'...... 290

2.1 Všeobecné bezpečnostné pokyny 290

2.1.1 Všetky domáce spotrebiče.... 290

4.2 Výmena závesu dvierok.... 295

4.2.1 Odoberanie závesu dvierok 295

4.2.2 Montáz závesu dvierok 296

4.6 Výmena nádoby na ovocie a zeleninu....300

4.6.1 Odobratie nádoby na ovocie a zeleninu.... 300

4.6.2 Montáž nádoby na ovocie a zeleninu.... 300

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

1.2.4 Všeobecné symboly

2021-03-10_9001628519 Autorské práva vlastní spoločnost' BSH Hausgeräte GmbH Strana 289 z 361

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak ..., potom ...)
	Označenie výsledku
Spustenie	Označenie klávesu alebo tlačidla
[00123456]	Označenie čísla materiálu
Stav	Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

→ Horný záves je odobratý.

Oprava

4.2.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž poličky do dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.6.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena žiarovky

Ostré hranyl

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

- Pri montáži postupujte v opačnom poradí krokov demontáže.
