NÁVOD K OBSLUZE RB33N341MSA SAMSUNG

• Sprawdzić, czy złącza zasilania są prawidłowo podłączone.

• Należy uważać, aby nie uszkodzić przewodów podczas mocowania górnej pokrywy

• Kde zakoupit náhradní díly si můžete prověřit na http://samsung.com/support

• Navštivte webovou stránku pro nákup dílů a zadejte kód modelu vašeho výrobku a zkontrolujte součásti dostupné pro zakoupení. Kód modelu je označen na vnější straně výrobku.

- Kód modelu a verzi si můžete zkontrolovat na štítku s čárovým kódem v levé dolní části výrobku.

1. U náhradních dílů se ujistěte, že název dílu odpovídá tomu, co je na ilustraci v tomto návodu.

- Uživatelem opravitelné díly jsou omezeny na madla (pouze některé modely), těsnění, zásuvky a závěsy.

POZNÁMKA

Po opravě neautorizovaným poskytovatelem služeb, vlastní opravě nebo neprofesionální opravě výrobku společnost Samsung neodpovídá za jakékoliv poškození výrobku, zranění nebo jakékoliv jiné problémy s bezpečností výrobku způsobené jakýmkoliv pokusem o opravu výrobku, který tyto pokyny pro opravy a údržbu pečlivě nedodržuje. Na jakékoliv poškození produktu způsobené pokusem o opravu výrobku jinou osobou než poskytovatelem služeb certifikovaným společností Samsung se záruka nevztahuje.

UPOZORNĚNÍ

• Název dílu uvedený na webových stránkách se může lišit od názvu v tomto návodu. Ujistěte se prosím, že jste vybrali správný název dílu.
  • Výměna závěsů vyžaduje mimořádnou opatrnost, protože zahrnuje demontování dveří.
• Při provádění oprav určitě noste ochranné rukavice.

Aktuální zobrazení a předpokládané díly chladničky se mohou lišit v závislosti na modelu a zemi.

01 02 03 04 05 04 03 02 06 07

01 Horní závěs
03 Zásuvka
05 Prostřední závěs
07 Spodní závěs

02 Těsnění
04 Madla (pouze příslušné modely)
06 Štítek s čárovým kódem

Výměna madla

Název modelu vypadá nějak takto: RB29F*, RB29H*, RB30J*, RB31F*, RB31H*, RB33J*, RB34J*, RB3CJ* To, co nahrazuje hvězdičky, se může v závislosti na modelu lišit. Hvězdičky v kódu modelu označují variantní model a mohou v kódu modelu nahradit (0-9) nebo (A-Z).

UPOZORNĚNÍ

• Při výměně madla dveří dávejte pozor, abyste nepoškrábali přední část dveří.
• Pevně madlo stiskněte u podpěr. Ujistěte se, že mezi podpěrami a dveřmi není mezera.
• Při připevňování madla pevně utáhněte šrouby.
• Před použitím výrobku zkontrolujte, zda je madlo správně upevněno.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák

Demontování madla

POZNÁMKA

Tento postup platí pro chladničku i mrazničku.

1. Pomocí plochého šroubováku sejměte kryty šroubů.

2. Po uvolnění madla nasad'te kryty šroubů zpět na otvory pro šrouby.

3. Pomocí křížového šroubováku Phillips odšroubujte šrouby a madlo sejměte.

POZNÁMKA

Pomocí těchto šroubů upevněte madlo na opačné straně.

1. Nové madlo namontujte v obráceném pořadí než při demontáži.

Výměna těsnění

UPOZORNĚNÍ

Ujistěte se, že jste těsnění připojili napevno. Jinak může dojít k unikání studeného vzduchu z chladničky.

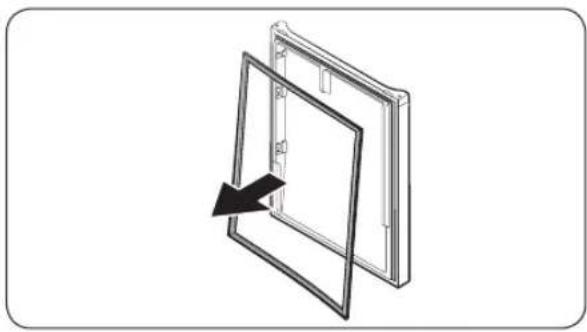

Demontáž těsnění

Otevřete dvířka a sejměte z nich těsnění.

Výměna těsnění

Na dveře chladničky připevněte nové těsnění. Ujistěte se, že mezi novým těsněním a dveřmi není mezera.

Výměna zásuvky

UPOZORNĚNÍ

Během montáže zkontrolujte, zda je zásuvka správně zasunuta do kolejnice.

Demontáž zásuvky

Jemně nadzvedněte přední část zásuvky a vysuňte ji.

Opětovné připevnění zásuvek

Opětovné připevnění zásuvek probíhá v opačném pořadí než u příslušných kroků pro vyjmutí.

Chcete-li vyměnit závěsy, musíte nejprve demontovat dveře.

⚠️ UPOZORNĚNÍ

• Při demontáži dveří bud'te velmi opatrní, protože dveře jsou těžké.
• Před výměnou závěsů položte na podlahu měkkou podložku, jako je lepenka, aby nedošlo k poškrábání dveří při jejich položení.
• Protože se se závěsy musí zacházet opatrně a musí je vyměňovat dvě nebo více osob, doporučujeme vám zavolat si odborný technický servis.
• Pokud odstraníte závěs bez držení dveří, mohou dveře spadnout a způsobit zranění.
• Ujistěte se, zda je osa na závěsu pevně utažena.
  •Zkontrolujte, zda je závěs pevně připevněn ke korpusu.
• Zkontrolujte, zda jsou konektory kabelů správně připojeny.
• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.

! VÝSTRAHA

• Sklápění/pokládání chladničky vyžaduje minimálně 2 osoby.
• Před přehozením dveří odpojte napájecí kabel.

Potřebné nástroje (nejsou součástí dodávky)

Šroubovák Phillips Plochý šroubovák Klíč 11 mm

U modelů s madly nejprve vyjměte madla. (Podrobné informace naleznete v části „Přehození polohy madla dveří (u modelů s tyčovými madly)“.)

(2) (1)

1. Demontujte kryt kabelů na dveřích (1). Demontujte krytku v prostoru dveří (2).

1. Demontujte závěs krytu a zatlačte na háček
2. Vložte plochý šroubovák a dejte jej zpět
3. Nadzvedněte kryt a zatlačte háček. (Dávejte pozor, abyste nepoškodili kabel závěsu krytu příliš silným zatlačením.)
4. Demontujte jej zatlačením.

1. Odpojte kabelový konektor pro dveře chladničky.
2. Tento krok nemusí pro některé modely platit.

UPOZORNĚNÍ

Netahejte za konektory príliš silně.

1. Vyjměte šrouby.
2. (Dávejte pozor, abyste při demontáži dveře neupustili.)

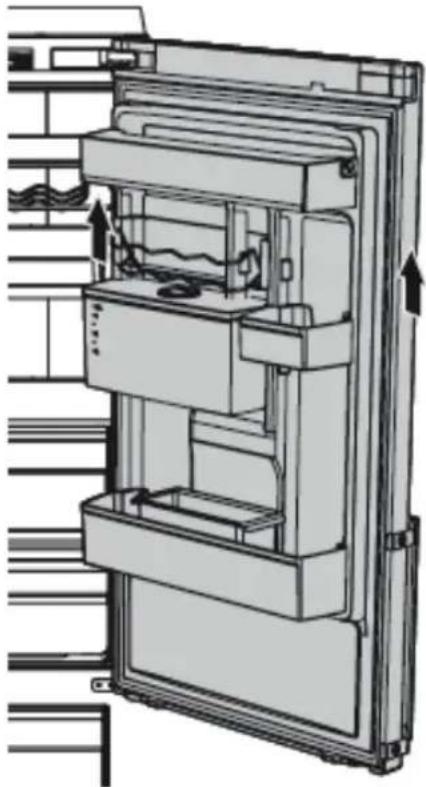

1. Sejměte dveře chladničky ze středního závěsu opatrným nadzvednutím dveří přímo nahoru.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké, dávejte pozor, abyste se při demontáži nezranili.

1. Demontujte střední závěs odstraněním šroubů pomocí křížového šroubováku s hlavou Phillips (+).

⚠️ UPOZORNĚNÍ

Dvířka mrazničky mohou vypadnout dopředu, proto je prosím podepřete.

1. Sejměte dveře mrazničky ze spodního závěsu opatrným nadzvednutím dveří přímo nahoru.

⚠️ UPOZORNĚNÍ

Dveře jsou těžké, dávejte pozor, abyste se při demontáži nezranili.

1. Když dvířka mrazničky sedí na spodním závěsu (A), pomalu vytáhněte spodní závěs (A) a vyjměte je z držáku na spodní straně chladničky. Jakmile je spodní závěs (A) odstraněn z držáku, vyjměte jej z dvířek mrazničky a potom stáhněte dvířka mrazničky dolů a sejměte je ze středního závěsu (B).

⚠️ UPOZORNĚNÍ

Abyste zabránili pádu dvířek mrazničky, držte dvířka mrazničky pevně, dokud nebudou bezpečně odstraněna ze středního závěsu (B).

1. Pomocí šroubováku Phillips a nástrčného klíče (10 mm) odšroubujte šrouby upevňující střední závěs (A).

2. Po výměně horního, středního a/nebo spodního závěsu znovu namontujte v opačném pořadí než při demontáži.

⚠️ UPOZORNĚNÍ

• Zkontrolujte, zda jsou konektory kabelů správně připojeny.

• Při upevňování horního krytu dávejte pozor, abyste nepoškodili kabely.

• Kde kúpiť náhradné diely, môžete zistiť na http://samsung.com/support

• Navštívte stránku nákupu dielov a zadajte kód modelu svojho produktu, čím skontrolujete diely dostupné na kúpu. Kód modelu je zaznačený na vonkajšej strane vášho produktu.

• Pred použitím produktu skontrolujte, či je rukovat' pevne pripojená.

- Po odpojení rukoväti pripojte skrutkové kryty naspät do skrutkových otvorov.

Počas montáže skontrolujte, či je zásuvka riadne zasunutá do kol'ajnice.

Odstránenie zásuvky

Ná výmenu pántov musíte najprv odstránit dvere.

UPOZORNENIE

- Skontrolujte, či je pánt pevne pripojený ku skrinke.

- Pred otočením otvárania dverí odpojte sietový kábel.

1. Odstráňte pánt krytu na potlačenie háku

2. Vložte skrutkovač s plochou hlavou a dajte ho spät

3. Pákou dvihnite kryt a zatlačte hák (dajte pozor, aby ste nepoškodili pánt lišty drôtu tlačením alebo príliš silným tlačením)
4. Demontujte ho tlačením

Aby ste zabránili pádu dverí mrazničky, zabezpečte, aby ste držali dvere mrazničky pevne, až kým ich bezpečne neodstránite zo stredového pántu (B).
