Typ výrobku	Chladnička s mrazničkou
Rozměry (výška x šířka x hloubka)	1770 mm x 560 mm x 550 mm
Hmotnost	62 kg
Napětí a frekvence	220-240 V, 50 Hz
Vnitřní osvětlení	LED, objímka E14
Hladina hluku	39 dB
Celkový objem (chladnička + mraznička)	276 l
Objem chladničky	197 l
Objem mrazničky	79 l
Klimatická třída	SN-ST
Třída energetické účinnosti	E
Chladicí plyn	R600a (isobutan)
Systém odmrazování	Automatické v chladničce, ruční v mrazničce
Materiál polic	Bezpečnostní sklo
Zásuvka na ovoce a zeleninu	Ano, vyjímatelná
Otočné dveřní závěsy	Ano
Počet dveří	2
Barva / povrch	Bílá
Funkce superchlazení	Ano
Alarm otevřených dveří	Ano

Často kladené otázky - KIR24NSF3 BOSCH

Jak vyměnit těsnění dveří chladničky Bosch KIR24NSF3?

Pro výměnu těsnění nejprve otevřete dveře. Odstraňte staré těsnění uvolněním z rohů a vytažením z drážky. Zkontrolujte, zda drážka není poškozená. Mírně zahřejte nové těsnění fénem nebo horkou vodou, poté jej zatlačte do drážky počínaje rohy. Ujistěte se, že malé boční otvory (ventilace) nejsou vadou.

Jak vyměnit dveřní závěs?

Odpojte spotřebič od elektřiny. Otevřete dveře. Odšroubujte dva šrouby horního závěsu pomocí Torx TX20. Vyjměte závěs a dveře. Opakujte pro spodní závěs. Montáž proveďte v opačném pořadí. Používejte bezpečnostní obuv a rukavice, abyste předešli zranění.

Jak vyjmout a nasadit polici v chladničce?

Při otevřených dveřích jednoduše vytáhněte polici ven. Pro nasazení ji vložte do vodítek a zasuňte až na doraz. Není potřeba nářadí.

Jak vyměnit přihrádku na lahve?

Otevřete dveře a vytáhněte přihrádku na lahve ven. Poté vložte novou přihrádku do příslušných vodítek v opačném pořadí.

Jak vyměnit polici ve dveřích?

Otevřete dveře a zatáhněte polici nahoru, aby se uvolnila. Pro nasazení nové ji umístěte na podpěry a zatlačte dolů, dokud nezapadne.

Jak vyjmout zásuvku na ovoce a zeleninu?

Otevřete dveře a vytáhněte zásuvku úplně ven. Poté ji mírně zvedněte a vyjměte. Pro nasazení zasuňte zásuvku na kolejnice až na doraz.

Jak vyměnit vnitřní osvětlení?

Odpojte spotřebič od elektřiny. Odstraňte příslušenství v blízkosti lampy. Zatlačte kryt mřížky dozadu, posuňte jej dopředu a sejměte. Vyšroubujte vadnou žárovku (typ E14, 220-240 V) a vložte novou. Nasaďte zpět kryt.

Co znamenají varovné symboly v návodu?

Úrovně nebezpečí jsou označeny slovy: 'NEBEZPEČÍ' (smrt nebo vážné zranění při ignorování), 'VAROVÁNÍ' (možné vážné zranění), 'POZOR' (lehké zranění) a 'UPOZORNĚNÍ' (škody na majetku). Symboly zahrnují obecné varování, úraz elektrickým proudem, výbuch, řezné rány, stlačení, horké povrchy, magnetická pole a záření.

Jaká jsou bezpečnostní opatření před opravou chladničky?

Odpojte spotřebič od elektrické sítě alespoň 60 sekund před prací. Používejte rukavice na ochranu před ostrými hranami a bezpečnostní obuv. Zajistěte těžké součásti, aby nedošlo k pádu. Používejte pouze originální náhradní díly a nedotýkejte se elektronických modulů citlivých na elektrostatický výboj.

Kde si mohu stáhnout kompletní návod k obsluze?

Návod ve formátu PDF si můžete stáhnout z webových stránek Bosch nebo z webů jako notice-facile.com. Vyhledejte model KIR24NSF3 a vyberte požadovaný jazyk. Můžete také požádat o konkrétní překlad zadáním své e-mailové adresy.

NÁVOD K OBSLUZE KIR24NSF3 BOSCH

Poznámky k opravě - Chladnička

i O tomto dokumentu 33

1.1 Duležité informace.... 33

1.1.1 Účel 33

1.2 Vysvětlení symbolů....33

1.2.1 Úroveň nebezpečí.... 33

1.2.2 Symboly nebezpečí 33

1.2.3 Struktura výstrah.... 34

1.2.4 Obecné symboly 34

Bezpečnost.... 35

2.1 Všeobecné bezpečnostní pokyny 35

2.1.1 Všechny domácí spotřebiče.... 35

Nástroje a pomůcky 36

Oprava.... 37

4.1 Výměna těsnění dvířek 37

4.1.1 Vyjmutí těsnění dvířek.... 37

4.1.2 Montáž těsnění dvířek 37

4.2 Výměna závěsu dvířek.... 40

4.2.1 Odstranění závěsu dvířek 40

4.2.2 Montáž závěsu dvířek 41

4.3 Výměna odkládací plochy 42

4.3.1 Vyjmutí odkládací plochy.... 42

4.3.2 Montáž odkládací plochy 42

4.4 Výměna držáku na láhve.... 43

4.4.1 Vyjmutí držáku na láhve 43

4.4.2 Montáž držáku na láhve 43

4.5 Výměna dveřní přihrádky 44

4.5.1 Vyjmutí dveřní přihrádky.... 44

4.5.2 Montáz dveřní příhrádky 44

4.6 Výměna zásobníku na ovoce a zeleninu 45

4.6.1 Vyjmutí zásobníku na ovoce a zeleninu.... 45

4.6.2 Montáž zásobníku na ovoce a zeleninu 45

4.7 Výměna žárovky.... 46

4.7.1 Vyjmutí žárovky 46

4.7.2 Montáž žárovky.... 46

i O tomto dokumentu

1.1 Důležité informace

1.1.1 Účel

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v souladu s platnými předpisy o ekodesignu (platnými k 03/2021).

Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí.

V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Úroveň výstrahy Význam
⚠ NEBEZPEČÍ	Nedodržení výstražného upozornění způsobí smrt nebo vážná zranění.
⚠ VÝSTRAHA	Nedodržení výstražného upozornění může způsobit smrt nebo vážná zranění.
⚠ POZOR	Nedodržení výstražného upozornění může způsobit lehká zranění.
POZOR!	Nedodržení výstražného upozornění může způsobit škody na majetku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpečí Význam
		Obecné výstražné upozornění
		Nebezpečí vycházející z elektrického na-pětí
		Nebezpečí výbuchu
		Nebezpečí pořezání
		Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpečí Význam

Nebezpečí spojené s horkými povrchy

Nebezpečí vycházející ze silného elektromagnetického pole

Nebezpečí z neionizujícího záření

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

Typ a zdroj nebezpečí!

Možné důsledky nedodržení výstražného upozornění.

▶ Opatření a zákazy eliminující nebezpečí.

Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika.

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Usmrcení elektrickým proudem

- Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam

Uvedení zvláštního tipu (text nebo grafické vyjádření)

Uvedení jednoduchého tipu (pouze text)

Uvedení odkazu k videonávodu

Obecný symbol Význam

Uvedení požadovaných nástrojů

Uvedení požadovaných podmínek

Uvedení podmínky (když, pak atd.)

Uvedení výsledku

Start Uvedení klávesy nebo tlačítka

[00123456] Uvedení čísla materiálu

Status Uvedení zobrazeného textu / okna (na

ukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

• Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem!
• Odpojte spotřebič ze sitě alespoň 60 sekund před zahájením prací.
• Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

■ Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi

■ Používejte bezpečnostní obuv.
■ Zajistěte těžké součásti před pádem.
■ Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!
■ Používejte pouze originální náhradní díly.
Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)!
■ Nedotýkejte se modulú, včetně přípojek a vodičů.

Nástroje a pomůcky

Označení Detaily Snímky
Ochranná tkanina[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")

Oprava

4.1 Výměna těsnění dvířek

Požadavek:

Dviřka jsou otevřená.

4.1.1 Výjmutí těsnění dvířek

1. Uvolněte těsnění dvířek z drážky v pravém a levém rohu.

1. Vytáhněte těsnění z drážky.

Těsnění dvířek je vyjmuté.

4.1.2 Montáž těsnění dvířek

	Nové těsnění dvířek může mít trochu jinou šířku než původní těsnění.Dovření dvířek ani dlouhodobá funkce tím nebudou ovlivněny.
	Pokud má spotřebič nastavitelné závěsy nebo nástavce závěsů, můžetedovření dvířek následně upravit.
	Malé boční otvory v těsnění dvířek jsou funkční (slouží pro přívod vzdu-chu). Nejsou vadou výrobku.

Oprava

1. Zkontrolujte, zda není poškozena drážka těsnění.

1. if Pokud je drážka těsnění poškozená, - kontaktujte zákaznický servis.

3.

Lehká deformace těsnění dvířek je normální a nemá vliv na jeho funkci. Před vložením do spotřebiče doporučujeme těsnění narovnat.

Těsnění zahřejte fénem nebo horkou vodou a manuálně upravte jeho tvar.

1. Zatlačte horní a dolní rohy těsnění do drážky.

1. Postupně zatlačte do drážky celé těsnění.

Těsnění dvířek je namontované.

Oprava

4.2 Výměna závěsu dvířek

Speciální nástroje:

Torx Bit TX20 6,3 mm (1/4") [00340865]

VÝSTRAHA Těžké, objemné spotřebiče! Poranění zad a svalů ► Odstranění dvířek spotřebiče odborník. ► Pro manipulaci se spotřebiče ► Použijte pouze vhodné nás

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.

4.2.1 Odstranění závěsu dvířek

1. 1. Vyšroubujte dva šrouby (1).

2. Uvolněte horní závěs (2).

3. Vysuňte dvířka s horním závěsem (3).

1. 1. Vyjměte dvířka (1).

2. Vyjměte horní závěs (2).

→ Horní závěs je vyjmutý.

Oprava

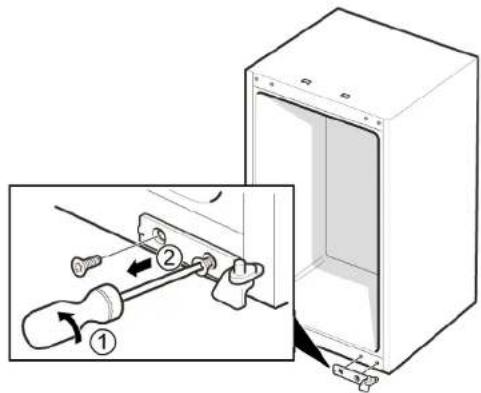

1. 1. Vyšroubujte dva šrouby (1).
2. Vyjměte spodní závěs (2).

Spodní závěs je vyjmutý.

4.2.2 Montáž závěsu dvířek

▶ Montáž provedte v opačném sledu.

Oprava

4.3 Výměna odkládací plochy

Požadavek:

Dviřka jsou otevřená.

4.3.1 Vyjmutí odkládací plochy

▶ Vytáhněte odkládací plochu.

Odkládací plocha je vyjmutá.

4.3.2 Montáž odkládací plochy

▶ Montáž provedte v opačném sledu.

Oprava

4.4 Výměna držáku na láhve

Požadavek:

Dviřka jsou otevřená.

4.4.1 Výjmutí držáku na láhve

▶ Vytáhněte držák na láhve.

Držák na láhve je vyjmutý.

4.4.2 Montáž držáku na láhve

▶ Montáž provedte v opačném sledu.

Oprava

4.5 Výměna dveřní přihrádky

Požadavek:

Dviřka jsou otevřená.

4.5.1 Výjmutí dveřní přihrádky

Zvedněte dveřní přihrádku nahoru.

Dveřní přihrádka je vyjmutá.

4.5.2 Montáž dveřní přihrádky

▶ Montáž provedte v opačném sledu.

Oprava

4.6 Výměna zásobníku na ovoce a zeleninu

Požadavek:

Dviřka jsou otevřená.

4.6.1 Výjmutí zásobníku na ovoce a zeleninu

1. Úplně vytáhněte zásobník (1).

2. Vyjměte zásobník (2).

Zásobník je vyjmutý.

4.6.2 Montáž zásobníku na ovoce a zeleninu

▶ Montáž provedte v opačném sledu.

Oprava

4.7 Výměna žárovky

Ostré hranyl

Nebezpečí řezných poranění

▶ Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie.
Dvířka jsou otevřená.
√ Vnitřní kování v blízkosti žárovky je vyjmuté.

4.7.1 Vjymutí žárovky

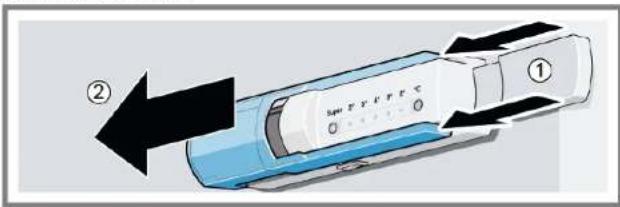

1. Zatlačte na krycí mřížku (1).
2. Posuňte krycí mřížku dopředu (2).
3. Vyjměte krycí mřížku (3).
4. Vyšroubujte žárovku (4).

② ①

4.7.2 Montáž žárovky

Výměna osvětlení: 220 VAC – 240 VAC, E14 držák žárovky, viz příkon vadné žárovky.

▶ Montáž provedte v opačném sledu.

Poznámky k opravám - Chladnička

i O tomto dokumente.... 288

1.2.4 Všeobecné symboly 289

Bezpečnost'...... 290

2.1 Všeobecné bezpečnostné pokyny 290

2.1.1 Všetky domáce spotrebiče.... 290

4.2 Výmena závesu dvierok.... 295

4.2.1 Odoberanie závesu dvierok 295

4.2.2 Montáz závesu dvierok.... 296

4.5.2 Montáž poličky do dvierok 299

4.6 Výmena nádoby na ovocie a zeleninu.... 300

4.6.1 Odobratie nádoby na ovocie a zeleninu.... 300

4.6.2 Montáž nádoby na ovocie a zeleninu.... 300

1.2.1 Úrovne nebezpečenstva

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva.

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrick pod napätím! Úmrtie v dôsledku zásahu elektrick ► Odpojte spotrebiče od elek- začiatkom opráv.

1.2.4 Všeobecné symboly

2021-03-10_9001628519 Autorské práva vlastni spoločnost' BSH Hausgeräte GmbH Strana 289 z 361

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Tabuľka 3: Všeobecné symboly

Všeob. symbol Význam
	Označenie prepojenia na videonávod
	Označenie požadovaných nástrojov
	Označenie požadovaných podmienok
	Označenie podmienky (ak..., potom...)
	Označenie výsledku
Spustenie Označenie klávesu alebo tlačidla
[00123456] Označenie čísla materiálu
Stav Označenie zobrazeného textu/okna (na displeji spotrebiča)

Bezpečnost'

2.1 Všeobecné bezpečnostné pokyny

2.1.1 Všetky domáce spotrebiče

→ Horný záves je odobratý.

Oprava

4.2.2 Montáž závesu dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.5.2 Montáž poličky do dvierok

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.6 Výmena nádoby na ovocie a zeleninu

Požiadavka:

4.6.2 Montáž nádoby na ovocie a zeleninu

- Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

4.7 Výmena žiarovky

Ostré hranyl

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

- Pri montáži postupujte v opačnom poradí krokov demontáže.
