Často kladené otázky - CIB1640DV3PM CANDY

Jak zapálit plynové hořáky?

Stiskněte tlačítko hořáku a otočte jím na maximum. Držte stisknuté a zapalte zapalovačem nebo automatickým zapalováním. Po 5 sekundách uvolněte.

Co dělat, když trouba nehřeje?

Zkontrolujte, zda je spotřebič zapojený a zda nevypnul jistič. Ujistěte se, že je zvolená správná funkce. Pokud problém přetrvává, kontaktujte poprodejní servis.

Jak vyčistit sklo trouby?

Použijte jemný hadřík a bílý ocet nebo speciální čistič na trouby. Vyhněte se abrazivním houbičkám. Dvířka lze sejmout pro snadnější čištění.

Jak aktivovat dětskou pojistku?

U většiny modelů podržte tlačítko zámku (často zobrazené klíčem) stisknuté po dobu 3 sekund. Rozsvítí se kontrolka pro potvrzení.

Jaký je výkon hořáků?

Hořáky mají různý výkon: 1 kW (malý), 1,75 kW (střední), 3 kW (velký) a 1 kW (pomocný).

Jak používat horkovzduch?

Vyberte funkci horkovzduch (symbol ventilátoru) a nastavte teplotu. Ventilátor rovnoměrně rozvádí teplo, ideální pro pokrmy na více úrovních.

Co dělat, když je plamen hořáku žlutý?

Žlutý plamen znamená nedokonalé spalování. Zkontrolujte, zda jsou hořáky čisté a otvory neucpané. Pokud problém přetrvává, kontaktujte odborníka.

Je možné používat hliníkové nádoby v troubě?

Ano, ale umístěte je do středu a vyhněte se kontaktu se stěnami. Pro režim mikrovln (pokud je k dispozici) nepoužívejte hliník.

Jak vyměnit žárovku v troubě?

Nejprve odpojte spotřebič. Sejměte skleněný kryt, vyšroubujte žárovku (často G9, 25W) a vyměňte ji. Našroubujte kryt zpět.

Kde najít úplný návod?

Návod ve formátu PDF si můžete stáhnout na notice-facile.com vyhledáním modelu CIB1640DV3PM.

NÁVOD K OBSLUZE CIB1640DV3PM CANDY

Umístěním označení (CE) na tomto výrobku prohlašujeme na svou odpovědnost dodržování všech evropských bezpečnostních, zdravotních a environmentálních požadavků stanovených v právních předpisech pro tento produkt.

Bezpečnost a údržba

- UPOZORNĚNÍ: Spotřebič a jeho přístupné části se během použití zahřívají. Nedotýkejte se topných prvků.

- Děti do 8 let držte mimo dosah spotřebiče, pokud nejsou neustále pod dohledem.

- Tento spotřebič smí používat děti starší 8 let a osoby se sníženými fyzickými, senzorickými nebo mentálními schopnostmi nebo bez dostatečných zkušeností, pokud jsou pod dohledem a byly poučeny o použití spotřebiče a možném riziku.

- Nedovolte dětem hrát si se spotřebičem. Čištění a údržbu nesmí provádět děti bez dohledu.

- UPOZORNĚNÍ: Vaření na desce s tuky a oleji bez dohledu je nebezpečné a může způsobit požár.

- NIKDY se nepokoušejte uhasit plamen vodou, vypněte spotřebič a poté překryjte plamen pokličkou nebo protipožární přikrývkou.

- UPOZORNĚNÍ: Riziko požáru: neskladujte žádné předměty na varné desce.

- UPOZORNĚNÍ: Pokud je povrch varné desky prasklý, spotřebič vypněte, abyste zabránili riziku zasažení elektrickým proudem.

- K čištění nepoužívejte vysokotlaké parní čističe

• Kovové předměty jako jsou nože, vidličky, lžíce a pokličky nedávejte n a varnou desku, neboť se mohou ohřát.
• Nečistoty z krytu odstraňte před otevřením.
• Varnou desku nechte před zavřením krytu vychladnout.
• Po použití vypněte varnou zónu a nenechávejte nádobí na detektoru nádobí.
• Spotřebič nesmíte ovládat pomocí externího časovače nebo samostatného dálkového ovládání.
• Odpojovací zařízení musí být včleněno do napájení v souladu s platnými předpisy.
• Pokyny uvádějí typ kabelu, s ohledem na teplotu zadní strany spotřebiče.
• Pokud je poškozený přívodní kabel, musí jej vyměnit výrobce, servisní technik nebo podobně kvalifikovaná osoba, aby se zabránilo možnému nebezpečí.
• UPOZORNĚNÍ: abyste zabránili nebezpečí z neúmyslného resetování tepelné pojistky, tento spotřebič nesmíte napájet přes externí spínací zařízení, jako je časovač, nebo připojovat k obvodu, který se pravidelně zapíná a vypíná elektrikářskou službou.

Vážený zákazníku,

chceme Vám poděkovat za to, že jste rozhodl pro koupi indukční varné desky značky CANDY, výrobku, který zcela určitě uspokojí Vaše potřeby po dlouhou řadu let.

Před zahájením provozu pročtěte prosím pozorně tento návod k použití a poté jej pečlivě uschovejte pro další potřeby.

Úvod

Vestavná indukční varná deska, je schopna splnit většinu požadavků, které vyžaduje moderní vaření s použitím elektromagnetického zahřivání.

Svým multifunkčním vybavení a mikropočitačově řízenými ovladači představuje optimální volbu pro moderní rodinu.

Je vyrobena ze speciálních materiálů za použití moderních technologií, díky nimž je varná deska Candy výjimečně uživatelsky přívětivá, spolehlivá a bezpečná.

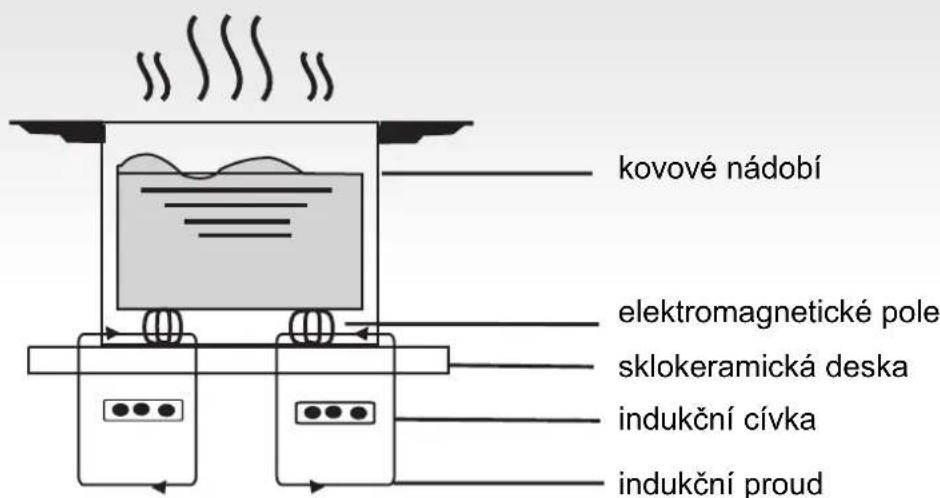

Princip chodu

Indukční varná deska se skládá z elektrické cívky, z ferromagnetického jádra a z kontrolního systému. Elektrický proud vytváří kolem cívky silné elektromagnetické pole. Díky tomu dochází k vytváření série elektromagnetických vln, následně přeměněných na teplo, které je skrze varnou zónu předáváno na dno varné nádoby.

kovové nádobí elektromagnetické pole sklokeramická deska indukční cívka indukční proud

Bezpečnost

Tato varná deska byla vyvinuta pro domácí použití. Výrobce si vyhrazuje právo provedení technických úprav, úprav vzhledu či programů, v souvislosti s neustálým technickým vývojem.

Ochrana proti přehřátí

Teplota varných zón je kontrolována pomocí čidlem. Pokud je zjištěno překročení bezpečné teploty, varná zóna je automaticky vypnuta.

- Signalizace malých nebo ne-magnetických předmětů

Pokud je na varnou desku položen hrnec o průměru menším než 80 mm, nebo nějaký malý předmět (např. núž, vidlička, klíč), anebo ne-magnetický předmět, (např. hliníkový hrnec), je automaticky vydáván zvukový signál po dobu zhruba 1 minuty, poté je deska automaticky přepnuta do pohotovostního stavu (standby).

Signalizace zbytkového tepla

Pokud byla varná deska v provozu, i po jejím vypnutí zůstává zbytkové teplo z varné zóny. Rozsvítí se kontrolka "H" varující před dotýkáním se horké desky.

Automatické vypnutí

Dalším bezpečnostním prvkem desky je její automatické vypnutí. Automaticky vypne desku v případě, že spotřebič zůstane omylem zapnutý. Automatické vypnutí varné desky závisí na používaném stupni intenzity a je znázorněno v následující tabulce:

Stupeňintenzity	Spotřebič se automatickyvypne po uplynutí
1-3 8 hodin
4-6	4
7-9	2

Po odstavení varné nádoby ze zapnuté varné zóny, přestane zóna okamžitě hřát a po ukončení zvukového signálu, který trvá 1 minutu, se automaticky vypne.

Upozornění:

Osoby s kardiostimulátorem mohou používat tento spotřebič pouze po konzultaci se svým lékařem.

Postup při instalaci

1. Podle rozměrů, které jsou uvedeny na výkresu, vyvrtejte do pracovní desky otvory. K provedení správné instalace musí být okolo otvoru zachován volný prostor alespoň 50 mm. Zkontrolujte kvalitu a výšku pracovní desky, která musí mít alespoň 30 mm a být vyrobena z teplotně odolného materiálu, aby se předešlo možnosti deformace následkem horka, které vytváří varná deska během svého provozu. (zobrazení 1).

58⁺⁰·⁴cm +0.1cm 49⁺⁰·⁴cm

(zobrazení 1)

SEAL

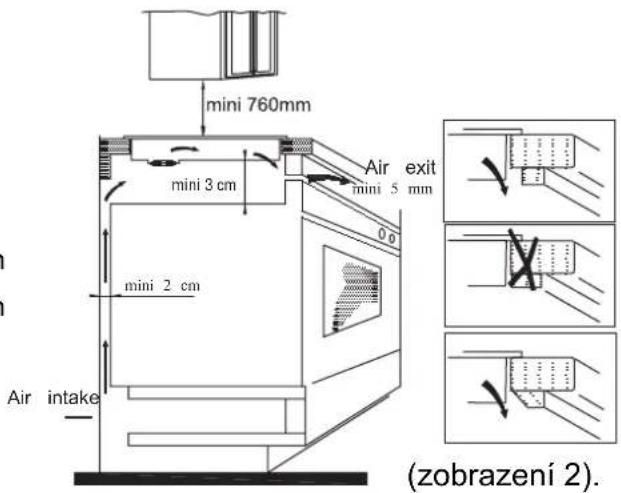

1. Je nutné zkontrolovat, zda je indukční varná deska pevně uchycena na pracovní a zda je zajištěna dobrá ventilace vzduchu (zobrazení 2).

Poznámka: mezi varnou deskou a nábytkem, který se případně nachází nad ní, musí být zachován prostor alespoň 760 mm.

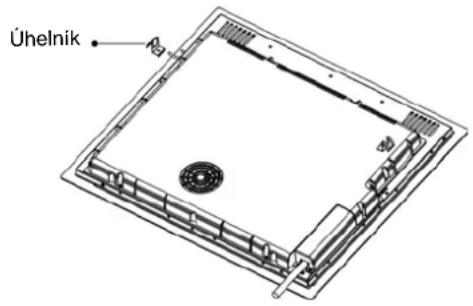

1. Po uložení varné desky na zvolené místo je třeba ji uchytit k pracovní ploše pomocí čtyř kovových úchytů na základně desky. Každý úchyt je možné nastavit dle hloubky pracovní desky.

Úhelník

Upozornění:

(1) Instalaci indukční varné desky smí provádět pouze odborně kvalifikovaný technik. Neprovádějte instalaci sami.
(2) Indukční varná deska nesmí být instalována nad chladničkou, myčkou, pračkou nebo sušičkou.
(3) Indukční varná deska musí být namontována takovým způsobem, který zaručí optimální odvod tepla.
(4) Stěny i části, které se nacházejí pod indukční varnou deskou, musejí být odolné proti horku.
(5) Vrstva materiálu mezi varnou deskou a pracovní deskou a použitá lepicí hmota musí být odolná proti vysokým teplotám. Takto předejdete případným škodám.

4. Schéma připojení elektrického proudu

Připojení k přívodu zdroje elektrického proudu musí být provedeno odborně kvalifikovaným technikem, a to v souladu s obecně platnými bezpečnostními předpisy. Způsoby pro připojení jsou znázorněny na vyobrazení č. 3.

Napětí a frekvence	Připojení elektrického proudu
400v 2-N50/60Hz	1L1černý	2L2hnědý	3Nšedý a modrý	5lžluto/zelený
220-240V50/60Hz	1Lčerný a hnědý	2Lšedý a modrý	3Nšedý a modrý	5lžluto/zelený

Zkontrolujte, zda je elektrické vedení je opatřeno zemnícím vodičem, v souladu s platnými předpisy a normami. Uzemnění je povinné.

Výrobce nenese žádnou zodpovědnost za případné škody v případě, že není respektováno toto nařízení.

Pokud není na spotřebiči namontována zástrčka, je třeba namontovat normalizovanou zástrčku na přívodní kabel, která je vhodná pro uvedenou zátěž napětí na štítku spotřebiče.

V případě, že je požadováno trvalé připojení k síti, je třeba vložit mezi spotřebič a elektrický omnipolární spínač se vzdáleností mezi kontakty alespoň 3 mm. Dojde-li k poškození přívodní šňůry, je nutné neprodleně provést její výměnu kvalifikovaným technikem. Přívodní šňůra nesmí být stlačená ani zpřehýbaná.

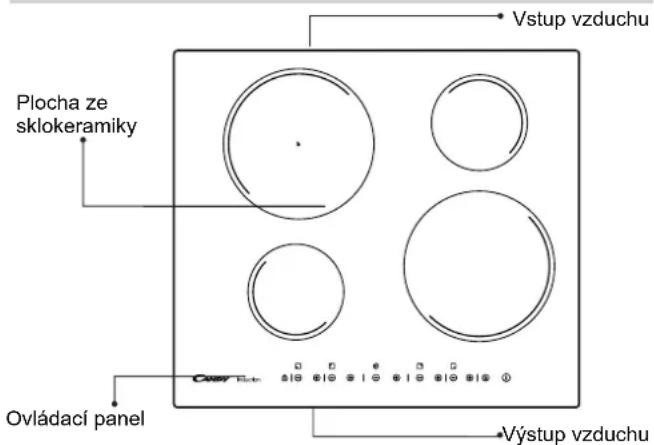

Nákres indukční varné desky

Vstup vzduchu Plocha ze sklokeramiky Ovládací panel Výstup vzduchu

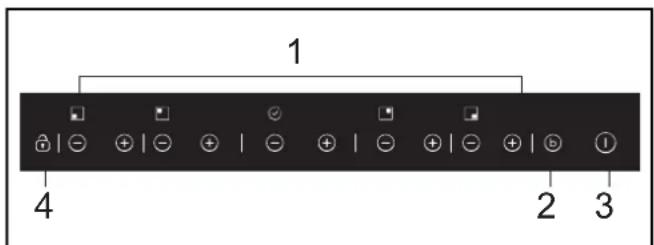

Schéma ovládacího panelu

1 4 2 3

1. Regulace vykonu

3.ON/OFF

1. Boost

4.Systém blokování

Návod k používání

Příprava pěd použitím:

Ihned po zapnutí vydá varná deska zvukový signál, všechny sv teňné kontrolky se rozsvítí po dobu 1 vteřiny, tím signalizují, že varná deska se nachází v pohotovém stavu (stand by).

Postavte varnou nádobu na zvolenou zónu.

Poté co bylo stisknuto tlačitko "ON/OFF", zaňou všechny kontrolky signalizovat symbol "-". Zvolte úrove řvýkonu pro danou zónu stiskem "+" nebo "-". Na začátku je zobrazen stupe 5 jako standardní nastavení. Nastavte v ší nebo nižší výkon stiskem tlačtka "+" nebo "-". Sou čsným stisknutím tlačtek "+" a "-" se vynulují předešlé naprogramované hodnoty a varná zóna se vypne.

Tabulka na str. 22 znázorňuje stupeňvýkonu pro každou z varných zón.

Poznámka: Po stisknutí tlačítka "ON/OFF" zůstane induk ní varná deska v pohotovém režimu standby, pokud není proveden do 1 minut jiný příkaz.

Funkce BOOST (rychlé vaření)

Pokud je požadováno rychlejší rozehřátí zóny, stiskněte po zvolení příslušné varné zóny tlačtko "BOOST", na displeji se objeví písmeno "P".

Poznámka:

1.Funkce BOOST je zapnutá po dobu 5 minut, poté se varná zóna vrátí k počáte úímu nastavení.

1. Booster je funkční na všech varných zónách

2. Pokud je Booster aktivován na 1. varné zóně, 2. varná zóna je automaticky limitována pod úroveň výkonu 2 a tak dále. Pokud je Booster aktivován na 3. varné zóně, 4. varná zóna je automaticky limitována pod úroveň výkonu 2 a tak dále.

Zrušení funkce BOOST

Zvolte zónu, pro kterou je v provozu funkce vaření BOOST, stiskem tlačítka BOOST tento režim zrušíte. Výkon varné zóny se vrátí na původní navolený stupe n

Během provozu na funkci BOOST je stiskem tlačítka “-” nastaven výkon na úroveň „9“.

Funkce časovače

Pokud je zapnuta více než 1 zóna

- Zapněte vybranou zónu stiskem tlačítka "+" nebo "-" této zóny. Začnou blikat odpovídající číslice.

- Potom stiskněte " + " nebo " - " na tlačítku časovače.

- Začněte stisknutím tlačítka "+" nebo "-", aby indikátor zobrazil "10". Po nastavení času můžete vybrat úroveň vykonu var né zóny.

- Potom nastavte čas od 1 minuty do 99 minut stiskem tlačitka"+" nebo "-".

Návod k používání

• Po jednom stisknutí tlačítka "+" se hodnota času zvýší o jednu minutu; Po přidržení tlačítka "+" se hodnota času zvýší o 10 minut;
• Po jednom stisknutí tlačítka "i" se hodnota času sníží o jednu minutu; Po přidržení tlačítka "-" se hodnota času sníží o 10 minut;
• Když čas přesáhne 99 minut, automaticky se vrátí na"☐" minut.
• V režimu časovače můžete nastavit úroveň výkonu.

Pokud je časovač nastaven pro více než 1 zónu:

Časovač je možné nastavit pro všechny 4 varné zóny. Pokud nastavíte dobu pro několik varných zón současně, svítí desetinné tečky příslušných varných zón.

6.

- Na displeji bude zobrazen časovač, který skončí jako první. Tečka odpovídající zóny bude svítit a blikat. Po vypršení časovače se odpovídající zóna vypne. Potom se zobrazí další v pořadí podle vypršení časovače a její tečka začne blikat.

9.

- Pokud je nastaven časovač, ale není vybrán pro žádnou zónu, funguje pouze jako minutka.

Poznámka:

1. Pokud je časovač nastaven na 0, je zrušen.
2. Po uplynutí nastaveného času se příslušná varná zóna vypne.
3. Po nastavení časovače indikátor bliká 5 sekund a nastavená doba se automaticky potvrdí.
4. V režimu časovače způsobí současné stisknutí tlačítek časovače "+" a "-" vymazání nastavení na "0", odpočet času je zrušen.

Bezpečnostní režim

Pro zajištění bezpečnosti dětí je indukční deska osazená zařízením interlock.

Pro uzamčení: stiskněte tlačítko 'Interlock', deska se poté přepne do režimu 'interlock', časovač ukazuje "Lo" a zbývající tlačítka jsou nefunkční s výjimkou tlačítka "Vypnuto/Zapnuto("ON/OFF").

Odblokování:

Držte stisknuté tlačítko "Interlock" po dobu 3 sekund a deska se vrátído normálního režimu.

Maximální výkon pro jednotlivé varné zóny

Uvedené výkony jsou orientační a mohou se měnit v závislosti na materiálu a rozměrech použité varné nádoby.

Výběr sady nádobí pro vaření

kovová pánev pro smažení

hrnec z nerez oceli

kovový kastroi

kovový kotlík

smaltovaná konvice z nerez oceli

smaltovaný hmec

kovový talif

Pro přípravu pokrmů na indukční varné desce existuje široký výběr nádobí. Tato varná deska je schopna rozpoznat mnoho druhů nádobí, jehož vhodnost můžete otestovat některou z následujících metod:

1. Umistěte varnou nádobu na varnou zónu. Pokud se na indikátoru zobrazí stupeň vykonu. znamená to. že varná nádoba je vhodná: pokud se ale obievi symbol "U".

Čištění s údržba

Čištění povrchu varné desky je třeba provádět podle následujících doporučení:

Typ nečistoty	Způsob vyčištění	Pomůcka k provedení čištění
malé zašpinění	s použitím teplé vody; následně osušit	mycí houba
větší zašpinění	s použitím teplé vody a speciální drátěnky pro sklokeramické povrchy ; následně osušit	speciální houba pro povrchy ze sklokeramiky
usazeniny	polít usazeninu bílým octem a poté osušit měkkou utěrkou	lepící fólie pro povrchy ze sklokeramiky
rozpuštěný cukr, plasty nebo hliník	Odstranit zbytky pomocí stěrky vhodné k použití na povrchy ze sklokeramiky (pro ochránění skla je lépe používat výrobky na bázi silikonu)	lepící fólie pro povrchy ze sklokeramiky

Poznámka: před čištěním je vždy třeba odpojit spotřebič od zdroje el. proudu.

Signalizace poruch a příslušná kontrola

Pokud se objeví anomálie v chodu v provozu indukční varné desky, automaticky se přepne do chráněného módu a displej signalizuje některý z následujících kódů :

Porucha	Možné příčiny	Řešení
F0/F1/F2	porucha na ventilátoru	kontaktovat servisní středisko
F3-F8	porucha na čidle pro teplotu	kontaktovat servisní středisko
E1/E2 anomálie v elektrickém napětí		zkontrolovat řp ívod elektrického proudu.Po provedení této kontroly znovu přístroj zapnout
E3/E4 anomálie teploty zkontrolovat varnou nádobu
E5/E6	nedostatečnéřovánívyza tepla	nechat přístroj vychladnout a poté jej znovu zapnout

Tato tabulka obsahuje nejčastěji se vyskytující závady.

Nikdy neprovádějte demontáž varné desky sami, předejdete tak riziku způsobení ještě větších škod.

SERVISNÍ SLUŽBA ZÁKAZNÍKŮM

Před žádostí o servisní opravu

V případě závady v chodu spotřebiče doporučujeme nejprve:

— zkontrolovat zda je zástrčka správně zasunuta v zásuvce elektrického proudu;
— zkontrolovat zda závada není popsána v dále uvedené tabulce závad.

V případě, že se nepodaří zjistit příčinu závady v chodu:

vypnout spotřebič a kontaktovat Technickou servisní službu zákazníkům.

Dodatek

Obsah celého tohoto návodu k použití byl pečlivě zkontrolován. Přesto nemůže výrobce zodpovídat za tiskové chyby nebo výpadky v textu.

Dále upozorňujeme, že případné revize tohoto návodu k použití mohou být provedeny bez předchozího upozornění.

Ilustrace výrobku se vztahuje k právě aktuálnímu provedení.

POZOR: tento výrobek nesmí být likvidován společně s komunálním odpadem. Je třeba zajistit jeho likvidaci odděleně.

Tento elektrospotřebič byl vyroben v souladu s nařízením evropské směrnice 2012/19/EUo likvidaci elektrických a elektronických za řízení.

Jistota, že tento výrobek byl vyroben za respektování předepsaných nařízení, napomáhá prevenci možných škod na životním prostředí a na zdraví, ke kterým by došlo při nerespektování tohoto nařízení.

Tento symbol znači, že tento výrobek nesmí být zlikvidován společně s běžným domácím odpadem, je nutné, aby jeho likvidaci zajistilo některé ze specializovaných recyklačních center pro elektrický a elektronický materiál.

Pro ziskání potřebných informaci o nakládání s výrobkem a o jeho likvidaci je vhodné kontaktovat místní sběrné středisko anebo se obrátit na prodejnu, kde byl tento výrobek zakoupen.
