NÁVOD K OBSLUZE DA-70161 Digitus
Uživatelská příručka
DA-70161
I. Shrnutí
Aby bylo možné přenést dálkovou digitální komunikaci mezi počítači s různými standardními sériovými rozhraními, převodníky nebo inteligentními nástroji, je třeba provést výměnu převodníků standardního sériového rozhraní kompatibilních se standardy RS232 a RS485. Převodník kompatibilní se standardem RS-232C a RS-485 je schopen převádět mono-end signály RS 232 tak, aby vyrovnal různé signály RS-485 a prodloužil komunikaci na vzdálenost až 1,2 km. Není třeba externího napájení, převodník přebírá k pohánění systému určitou nábojovou pumpu RS-232 a získává elektrinu bez inicializace sériového rozhraní RS-232. Interní automatický transceiver s nulovým zpožděním a určitý I/O obvod automaticky ovládají směr toku dat namísto „handshake“ signálu (např.: RTS, DTR atd.). Díky tomu garantuje fungování pod RS-485 beze změny programu kompilovaného v poloduplexním režimu RS-232 a zajišťuje přizpůsobení aktuálnímu provoznímu softwaru a hardwaru rozhraní. Přenosovou rychlost 300-115,2 kb/s lze využít mezi hostitelskými počítači, hostitelským počítačem a jeho nástavbou nebo externím vybavením a tvořit sitě bod-bod,dálkové sitě bod-body a multikomunikační sitě. Implementuje odezvovou komunikaci mezi více zařízeními a běžně se používá v systémech řízení průmyslové automatizace, kartách vše v jednom pro zabezpečení přístupu, parkování, bankomatů, na autobusové jízdné, v jídelnách, k řízení docházky personálu, mýtnému atd.
II. Parametry
Funkce rozhraní: RS-232C, RS-485 standardní rozhraní kompatibilní s EIA, TIA
Elektrické rozhraní: koncovka RS-232 konektor s otvory DB9, koncovka RS-485 konektor s kolíky DB9 se spojovacím pólem
Pracovní režim: Asynchronní poloduplexní rozdílový přenos
Přenosová média: kroucená dvojlinka (TP) nebo stíněná kroucená dvojlinka (STP)
Přenosová rychlost: 300-115,2 kb/s
Externí rozměry: 63 x 33 x 17 mm
Pracovní podmínky: -25 až 70 °C, relativní vlhkost 5 až 95 %
Přenosová vzdálenost: 1200 m (koncovka RS-485), 5 m (koncovka RS-232)
III. Konektor a signály
Distribuce signálu na konektoru RS-232C
| Zásuvka DB9 (PIN) | Signál rozhraní RS-232C |
| 1 | Ochranný |
| 2 | RXD |
| 3 | TXD |
| 4 | DTR |
| 5 | GND |
| 6 | DSR |
| 7 | RTS |
| 8 | CTS |
| 9 | RI |
SIN SOUT
| Zástrčka DB9 (PIN) | Datový výstup | Poloduplexní RS-485 |
| 1 | T/R+ | RS-485 |
| 2 | T/R- | RS-485 |
| 3 | RXD+ | N/C |
| 4 | RXD- | N/C |
| 5 | GND | Zemně |
| 6 | VCC | Pohotovostní vstup +5 V |
(A+)
(A-)
ění
napájecí
IV. Instalace hardwaru a použití
Externí plášť produktu je kompatibilní s víceúčelovými tranzitními konektory DB9 na DB9. Výstupní konektor je osazen běžným spojovacím pólem. Lze jej použít s TP nebo STP a snadno zapojit/rozpojit, T/R+, T/R- svorky pro odesílání A+, B-; VCC svorka pro pohotovostní napájecí vstup; GNS svorky pro veřejný zemnicí vodič. Poloduplexní komunikace bod-bod nebo bod-body vyžaduje 2 zapojení (T/R+, T/R-), princip zapojení je připojit T/R+ k protějšímu T/R+ a T/R- k protějšímu T/R-. Princip zapojení poloduplexního režimu RS-485 je připojit T/R+ na protějšímu A+ a T/R- na protějšímu B-.
Poznámka: A+ pro (485+), B- pro (485-)
Rozhraní UT-201 podporuje 2 režimy komunikace, viz níže:
1 Bod-bod, 2 dráty, poloduplexní
2 Bod-body, 2 dráty, poloduplexní
Když převodník pracuje v poloduplexním zapojení, je třeba nainstalovat odpovídající odpor (data 120 Ω, 1/4 W), který zabrání signálu v odrazu a rušení.
V. Komunikační mapa
Převodník RS-232 na RS-485
| English Čeština | |
| 1. RS-485 Point-to-point 2 wires half-duplex | 1. RS-485 bod-bod, 2 dráty, poloduplexní |
| RS232 to RS485 Converter Převodník RS | 232 na RS485 |
| RS-485 machine zařízení RS-485 | |
| 2. RS-485 point-to-multipoint 2 wires half-duplex | 2. RS-485 bod-body, 2 dráty, poloduplexní |
| RS232 to RS485 Converter Převodník RS | 232 na RS485 |
| RS-485 machine zařízení RS-485 | |
| 3. half-duplex communication connect between interface converter | 3. Poloduplexní komunikace, zapojení mezi převodníkem rozhraní |
| RS232 to RS485 Converter Převodník RS | 232 na RS485 |

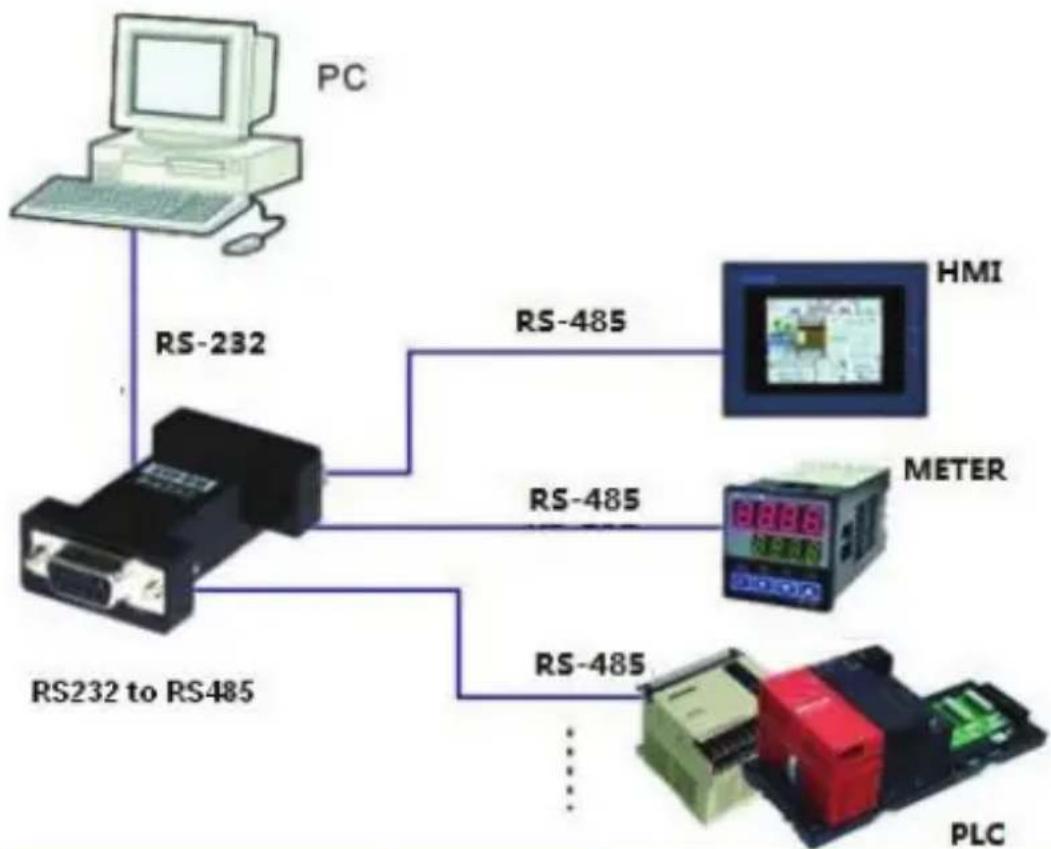

VI. Schéma použití
| English Čeština | |
| PC | PC |
| HMI | HMI |
| METER | Měřidlo |
| RS232 to RS485 RS232 na RS485 | |
| PLC | PLC |
VII. Problémy a řešení
- Selhání datové komunikace
A. Zkontrolujte, zda je rozhraní RS-232 zapojeno správně
B. Zkontrolujte, zda je výstup RS-232 zapojen správně
C. Zkontrolujte, zda jsou koncovky řádně zapojeny
A. Zkontrolujte, zda je rychlost prénosu dat a formát dat konzistentní na obou koncích komunikace.
