NÁVOD K OBSLUZE DKCS16G185 DeKo

Překlad původních pokynů

⚠️ Důležité: Před použitím výrobku si přečtěte tuto uživatelskou příručku. Uschovejte si návod pro budoucí použití.

Obecná bezpečnostní upozornění pro elektrické nářadí

VAROVÁNÍ: Nezapomeňte si přečíst všechna bezpečnostní varování, pokyny, ilustrace a specifikace přiložené k tomuto elektrickému nářadí. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění.

• Uschovejte si prosím všechna varování a pokyny pro budoucí použití.
- Termín "elektrické nářadí" ve varováních se vztahuje na elektrické nářadí napájené ze sítě (s kabelem) nebo z akumulátoru (bez kabelu).

Bezpečnost na pracovišti

• Udržujte svůj pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavá místa jsou příznivá pro nehody.
• Nepoužívejte elektrické nářadí v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
• Při práci s elektrickým nářadím udržujte děti a kolemjdoucí osoby mimo dosah spotřebiče. Rušivé vlivy mohou způsobit ztrátu kontroly nad zařízením.

Elektrická bezpečnost

• Zástrčka elektrického nářadí musí být přizpůsobena zásuvce. Zástrčka nesmí být žádným způsobem upravována. S uzemněným elektrickým nářadím nepoužívejte žádné adapté. Neupravené zástrčky a namontované zásuvky snižují riziko úrazu elektrickým proudem.
• Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, kamna a chladničky. Pokud je tělo uživatele uzemněno, existuje zvýšené riziko úrazu elektrickým proudem.
• Nevystavujte elektrické nářadí dešti ani vlhkosti. Voda vnikající do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
• Nenamáhejte napájecí kabel. Nikdy nepoužívejte kabel k prénášení, tahání nebo odpojování elektrického nářadí. Chraňte kabel před teplem, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo zamotané vodiče zvyšují riziko úrazu elektrickým proudem.
• Při práci s elektrickým nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
• Pokud používáte elektrické nářadí v reklaměamp umístění se nelze vyhnout, použijte napájecí zdroj chráněný proudovým chráničem (RCD). Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

Osobní bezpečnost

• Při práci s elektrickým nářadím budte ostražití, dávejte pozor na to, co děláte, a používejte zdravý rozum. Elektrické nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.
• Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Ochranné prostředky, jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, pokud jsou používány ve vhodných podmínkách, snižují zranění osob.
• Zabraňte neúmyslnému spuštění. Před připojením ke zdroji napájení a/nebo akumulátoru, zvedáním nebo přenášením nářadí se ujistěte, že je vypínač ve vypnuté poloze. Přenášení elektrického nářadí s prstem na spínači nebo zapínání elektrického nářadí se zapnutým vypínačem vede k nehodám.
• Před zapnutím elektrického nářadí odstraňte seřizovací klíč nebo otevřený klíč. Klíč nebo klávesnice ponechaná na rotující části elektrického nářadí může způsobit zranění.
• Nesahejte příliš vysoko. Po celou dobu by mělo být zachováno správné držení těla a rovnováha. To umožňuje lepší kontrolu nad elektrickým nářadím v neočekávaných situacích.
• Měli byste se vhodně obléknout. Nemělo by se nosit volné oblečení nebo šperky. Udržujte vlasy a oděv v dostatečné vzdálenosti od pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy mohou být vtaženy pohyblivými částmi.
• Pokud jste vybaveni zařízením pro připojení systémů odsávání prachu a prachu, ujistěte se, že jsou správně připojeny a používány. Použití odsávání prachu může snížit nebezpečí prachu.
• Nedovolte, aby zvyk častého používání nástrojů umožnil rutinu a neznalost pravidel bezpečnosti nástrojů. Neopatrné jednání může vést k vážnému zranění ve zlomku sekundy.

Použití a péče o elektrické nářadí

• Nepřetěžujte elektrické nářadí. Používejte správné elektrické nářadí pro vaše použití. Správné elektrické nářadí bude vykonávat práci lépe a bezpečněji při rychlosti, pro kterou bylo navrženo.
• Elektrické nářadí nepoužívejte, pokud jeho zapnutí a vypnutí neumožňuje vypínač. Jakékoli elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí být opraveno.
• Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uložením elektrického nářadí odpojte zástrčku od zdroje napájení a/nebo vyjměte baterii, pokud je vyjímatelná, z elektrického nářadí. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
• Pokud elektrické nářadí nepoužíváte, uchovávejte jej mimo dosah dětí a nedovolte, aby s ním obsluhovaly osoby, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné.

• Údržba elektrického nářadí a příslušenství. Zkontrolujte, zda pohyblivé části nejsou špatně zarovnány, prasklé nebo jiné faktory, které by mohly ovlivnit výkon elektrického nářadí. V případě poškození nechte elektrické nářadí před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.

• Řezné nástroje udržujte ostré a čisté. Správně udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se ovládají.

• Používejte elektrické nářadí, příslušenství, nástroje atd. v souladu s těmito pokyny, s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití elektrického nářadí k jiným účelům, než ke kterým je určeno, může vést k nebezpečným situacím.
• Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v neočekávaných situacích.

Služba

- Servis elektrického nářadí by měla provádět kvalifikovaná osoba pouze za použití identických náhradních dílů. Tím zajistíte zachování bezpečnosti elektrického nářadí.

Další bezpečnostní tipy pro všechny řetězové pily

• Udržujte ruce mimo oblast řezu a čepel. Druhou ruku držte na přídavné rukojeti nebo skříni motoru. Pokud pilu drží obě ruce, nesmí být řezány kotoučem.
• Nesahejte pod obrobek. Ochranný kryt nechrání před nožem pod obrobkem.
• Hloubka řezu by měla být upravena podle tloušťky obrobku. Pod obrobkem by měl být viditelný méně než celý zub kotouče.
• Nikdy nedržte řezaný kus v rukou nebo přes nohu. Připevněte obrobek ke stabilní plošině. Je důležité poskytnout dostatečnou podporu, aby se minimalizovalo osobní vystavení, zaseknutí čepele nebo ztráta kontroly.
• Při provádění operací, při kterých by se řezný nástroj mohl dostat do kontaktu se skrytými elektrickými kabely nebo vlastním kabelem, držte elektrické nářadí za izolované úchopové plochy. Kontakt s vodičem pod napětím také způsobí, že nechráněné kovové části elektrického nářadí budou pod napětím a způsobí úraz elektrickým proudem.
• Při řezání vždy používejte podélné vodítko nebo vodítko s rovným okrajem. Tím se zvyšuje přesnost řezání a snižuje se pravděpodobnost zaseknutí nože.
• Vždy používejte kotouč se správnou velikostí a tvarem (kosočtverečným nebo kulatým) otvorů ve stopce. Kotouče, které se nevejdou do upínacího hardwaru pily, se budou otáčet excentricky, což způsobí, že ztratíte kontrolu nad strojem.
• Nikdy nepoužívejte poškozené nebo nesprávné podložky nebo šrouby kotouče. Podložky a šrouby kotoučů jsou navrženy speciálně pro vaši řetězovou pilu, aby byl zajištěn optimální výkon a bezpečnost práce.

Příčiny zpětné reflexe a prevence obsluhy

Zpětný ráz je náhlá reakce na stlačený, zablokovaný nebo nesprávně umístěný pilový kotouč, která způsobí, že se pila nekontrolovatelně zvedne a odtáhne od obrobku směrem k obsluze.

• V případě, že je kotouč stlačen nebo zablokován řeznou hranou, kotouč se zastaví a reakce motoru způsobí, že se pila náhle vrátí směrem k obsluze.
• Pokud je kotouč během řezání zkroucený nebo špatně zarovnaný, zuby na zadní hraně kotouče se mohou zarýt do horního povrchu dřeva, což způsobí, že kotouč vyjede z řezu a odskočí zpět směrem k obsluze.
  Zpětný ráz je důsledkem nesprávného použití pily a/nebo nesprávných provozních postupů nebo podmínek a lze mu zabránit přijetím vhodných opatření uvedených níže.
• Držte pilu oběma rukama a umístěte paže, abyste zabránili síle zpětného rázu. Abyste zabránili zpětnému rázu, držte motorovou pilu oběma rukama. V případě, že je nůž zablokován nebo pokud je přerušení provozu příliš dlouhé, je třeba přijmout vhodná opatření.
• Pokud se kotouč zasekne nebo se řez z jakéhokoli důvodu přeruší, uvolněte spoušť a držte pilu v klidu, dokud se pilový kotouč úplně nezastaví. Nikdy se nepokoušejte odsunout pilu od obrobku nebo ji táhnout dozadu, když je kotouč v pohybu. V opačném případě může pila kopnout zpět.
• Při opětovném spuštění pily v obrobku vycentrujte pilový kotouč v zářezu a zkontrolujte, zda zuby pily nejsou zapuštěny do materiálu. Pokud je pila zaklíněná, může se při opětovném spuštění zvednout nebo odskočit od obrobku.
• Podepřete velké desky, abyste minimalizovali riziko zaseknutí disku a zpětného rázu. Velké desky mají tendenci se ohýbat pod svou vlastní hmotností. Podpěry musí být umístěny pod deskou na obou stranách, v blízkosti linie řezu a poblíž okraje desky.
• Nepoužívejte tupé nebo poškozené nože. Nenaostřené nebo nesprávně umístěné nože vytvářejí úzké řezné hrany, které způsobují nadměrné tření, zablokování čepele a zpětný ráz.
• Aretační páčky pro nastavení hloubky řezu a úkosu musí být před zahájením řezu utaženy a zajištěny. Pokud se seřízení kotouče během řezání posune, může dojít k zablokování a zpětnému rázu.
• Při provádění "ponorných řezů" ve stávajících stěnách nebo jiných slepých místech je třeba dbát zvýšené opatrnosti. Vyčnívající nůž může řezat předměty, které mohou způsobit zpětný ráz.

Kryt kotouče

• Před každým použitím zkontrolujte, zda je spodní kryt řádně uzavřen. Nespouštějte pilu, pokud se spodní kryt volně nepohybuje a okamžitě se nezavře. Nikdy neutahujte ani nepřivazujte spodní kryt v otevřené poloze. Pokud pila náhodou spadne, může dojít k ohnutí spodního krytu. Zvedněte spodní kryt pomocí rukojeti a zkontrolujte, zda se volně pohybuje ve všech úhlech a hloubkách řezu a nedotýká se kotouče ani jiných částí.
• Zkontrolujte funkci pružiny spodního krytu. Pokud kryt a pružina nefungují správně, je nutné je před použitím opravit. Spodní kryt může být pomalý kvůli poškozeným dílům, usazeninám gumy nebo nahromaděným nečistotám.
• Spodní kryt by měl být vysouván pouze rukou pro speciální řezy, jako jsou "ponorné řezy" a "složené řezy". Zvedněte spodní kryt zatažením za rukojeť dovnitř, a jakmile

pilový kotouč vnikne do materiálu, uvolněte spodní kryt. Pro všechny ostatní řezací práce by měl spodní kryt pracovat automaticky.

- Před umístěním pily na stůl nebo podlahu vždy zkontrolujte, zda spodní kryt zakrývá kotouč. Odkrytý pracovní kotouč může způsobit, že se pila pohne dozadu a pořeže vše, co jí stojí v cestě. Poznamenejte si dobu, za kterou se pila zastaví po uvolnění spínače.

Další bezpečnostní pokyny pro práci s kotoučovou pilou

• Nepřekračujte maximální otáčky vyznačené na nářadí. Musí být dodržen stanovený rozsah otáček.
• Disky, jejichž těla jsou prasklá, musí být sešrotovány (oprava není povolena).
• Disky se zuby, u nichž se rozměr hrotu zmenšil na méně než 1 mm, by měly být staženy z používání.
• Montážní šrouby by měly být utaženy v souladu s pokyny výrobce. Pokud nejsou k dispozici pokyny, utáhněte montážní šrouby v pořadí od středu směrem ven.
• Není přípustné používat volné kroužky nebo pouzdra k "vyplnění" otvorů v pilových kotoučích.
• Použití pevných kroužků, např. nalisovaných nebo lepicích, v pilových kotoučích nebo přírubových pouzdrech pro jiné nástroje je povoleno, pokud jsou vyrobeny podle specifikací výrobce.
• Pryskyřici lze z lehkých slitin odstranit pouze rozpouštědly, která neovlivňují mechanické vlastnosti těchto materiálů.
• Oprava nástroje je povolena pouze v souladu s pokyny výrobce nástroje. Zvláštní pozornost je věnována následujícím otázkám.
• Konstrukce nástrojů nesmí být během opravy změněna.
  Nástroje by měla opravovat kompetentní osoba, tj. vyškolená a zkušená osoba, která zná stavební požadavky a rozumí tomu, jaké úrovně bezpečnosti je třeba dosáhnout.
• Součástí opravy by tedy mělo být například použití náhradních dílů v souladu se specifikacemi originálních dílů dodanými výrobcem.
  ■ Pro správné upevnění musí být dodrženy tolerance.
• Je třeba dbát na to, aby broušení řezné hrany neoslabilo náboj a nespojilo řeznou hranu s nábojem.
  K řezání dřeva a podobných materiálů používejte pouze pilové kotouče doporučené výrobcem v souladu s EN 847-1.
• Nepoužívejte žádné abrazivní kotouče.
• Používejte pouze disky s průměrem, který odpovídá označení.
• Určete správný pilový kotouč, který má být použit pro daný materiál.
• Používejte pouze pilové kotouče označené otáčkami stejnými nebo vyššími, než jsou otáčky vyznačené na nástroji.

Obecná bezpečnostní upozornění pro laserová zařízení

Tyto lasery nepředstavují optické nebezpečí, i když záměrné zírání do laserového paprsku může způsobit dočasnou ztrátu zraku.

Nedívejte se přímo do laserového paprsku. Pokud se záměrně díváte na paprsek, může dojít k nebezpečí, proto dodržujte všechna následující bezpečnostní opatření:

• Laser by měl být používán a udržován v souladu s pokyny výrobce.
• Paprsek nesmí být namířen na jiné osoby nebo předměty než na obrobek.
• Laserový paprsek nesmí být úmyslně namířen na jinou osobu a mělo by se zabránit tomu, aby byl namířen do oka.
• Vždy se ujistěte, že laserový paprsek je namířen na stabilní obrobek bez reflexních povrchů, např. přijatelné je dřevo nebo hrubě potažené povrchy. Lesklé, lesklé, reflexní ocelové plechy nebo podobné nejsou vhodné pro laserovou aplikaci, protože reflexní povrch může nasměrovat laserový paprsek zpět na obsluhu.
• Nenahrazujte laserový stroj jiným. Opravy musí být provedeny výrobcem nebo autorizovaným zástupcem.

Laserové zařízení nainstalované v tomto nástroji je TRÍDY 2 s maximálním vyzařováním do 1 mW a vlnovou délkou 650 nm.

LASEROVÉ ZÁŘENÍ TŘÍDY 2 NESMÍ BÝT SLEDOVÁNO DO PAPRSKU

LASER RADIATION DO NOT STARE INTO BEAM CLASS 2 LASER PRODUCT Power ≤1mW Wavelength: 650nm EN 60825-1: 2014

V této příručce a/nebo na stroji jsou použity následující symboly:

Označuje riziko zranění osob nebo poškození nástroje.

Před použitím si přečtěte uživatelskou příručku.

V souladu s platnými předpisy a bezpečnostními normami.

Nevyhazujte elektrické nářadí a baterie do domovního odpadu! Výrobky zlikvidujte v souladu s předpisy a požadavky místní úřady.

Dvojitá izolace. Zařízení třídy II. Spotřebič nesmí být uzemněn.

Používejte ochranné rukavice.

Noste ochranné brýle.

Používejte ochranu sluchu.

Při manipulaci s materiály produkujícími prach vždy používejte dýchací přístroj.

Nedívejte se do laserového paprsku.

Laserové záření.

Dvojitá izolace.

Technické údaje

Model	DKCS16G185
Napětí	230 V
Maximální výkon	1600 wattů
Otáčení naprázdno	5000 otáček za minutu
Maximální průměr kotouče	185 mm
Montážní průměr kotouče	20 mm
Hloubka řezu pod úhlem 90o/45o	65 / 43 mm
Třída ochrany	II

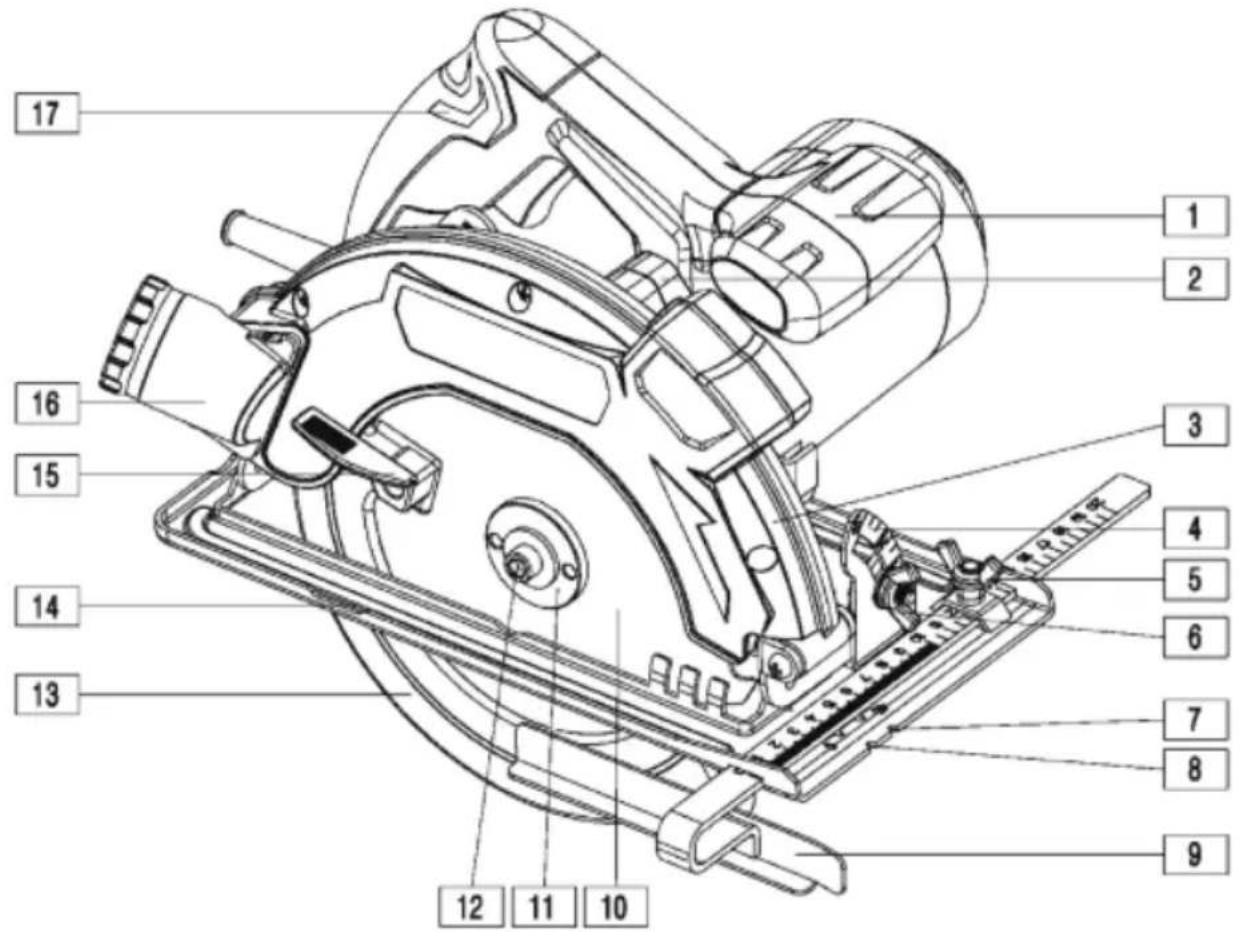

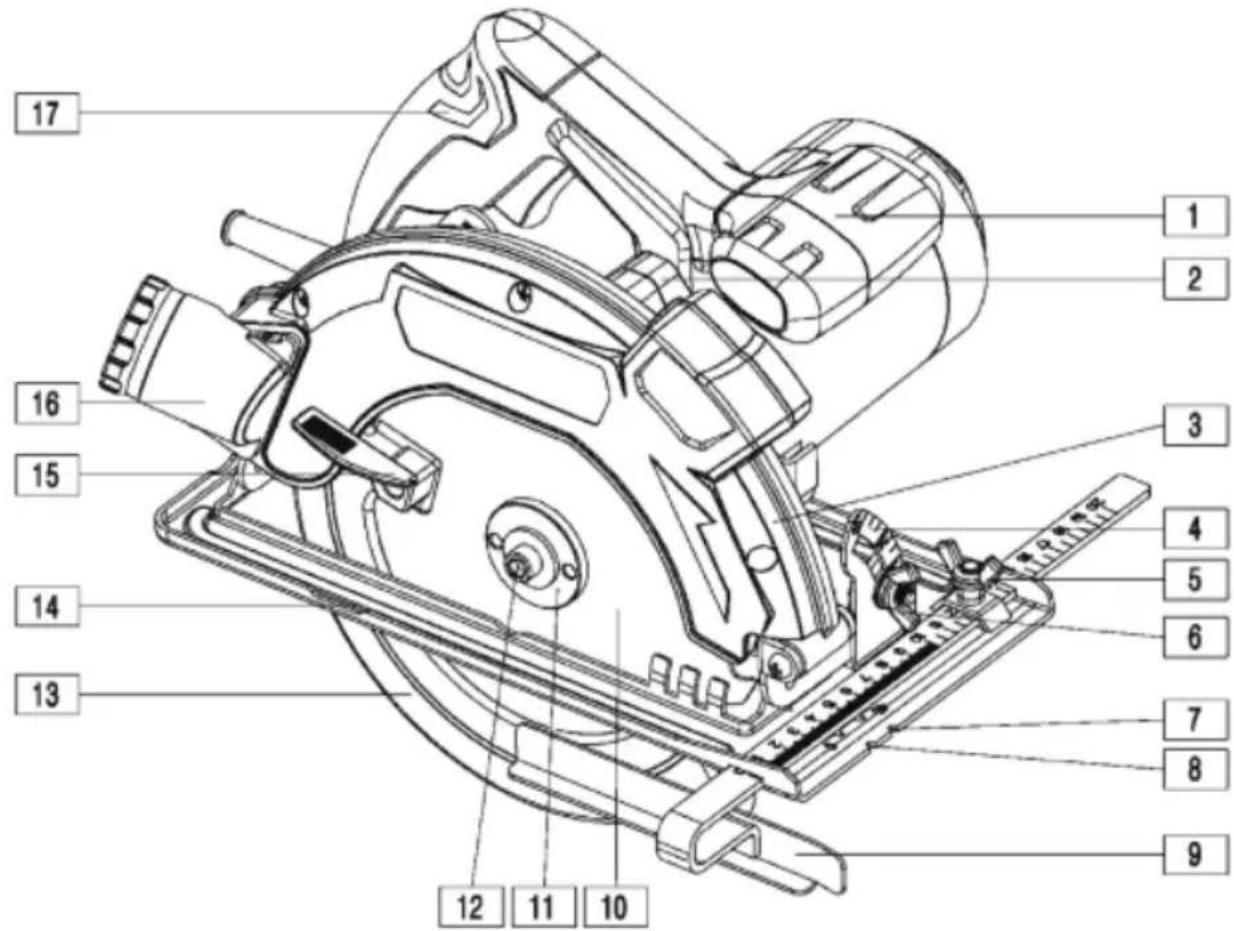

Konstrukce

1. Přední rukojeť	13. Spodní pohyblivý kryt
2. Vypínač laseru	14. Základní deska
3. Horní pevný kryt	15. Páčka spodního krytu
4. Úhlová stupnice základní desky	16. Výstup prachu
5. Zajišťovací knoflík paralelního vedení	17. Rukojeť
6. Knoflík zámku úkosu základní desky	18. Vypínač
7. Značka řezu 45°	19. Spínač bezpečnostního zámku
8. 0° značka řezu	20. Stupnice hloubky řezu
9. Paralelní vedení	21. Zajišťovací knoflík hloubky řezu
10. Štít	22. Šestihranný klíč
11. Externí podložka pro uchycení disku	23. Tlačítko zámku vřetena
12. Upevňovací šroub disku	24. Vnitřní podložka pro připevnění disku

VAROVÁNÍ: Před prováděním jakékoli údržby nebo seřízení vytáhněte zástrčku ze zásuvky.

• Při montáži kotoučové pily používejte ochranné rukavice. Dotyk pilového kotouče může způsobit pořezání.
• Měly by se používat pouze čiselníky kompatibilní s tímto zařízením, podrobnosti naleznete v této příručce.
  • V žádném případě nepoužívejte brusné kotouče jako řezný nástroj.

Odstranění

• Stiskněte zajišťovací tlačítko vřetena (23) a držte jej stisknuté.
• Povolte šroub (12) proti směru hodinových ručiček pomocí šestihranného klíče (22).
• Vyšroubujte šroub (12), podložku (a) a vnější podložku pro zajištění disku (11).
- Nakloňte spodní kryt kotouče (13) dozadu a pevně jej držte pomocí spodní páčky kotouče (15).
- Odstraňte starý číselník.

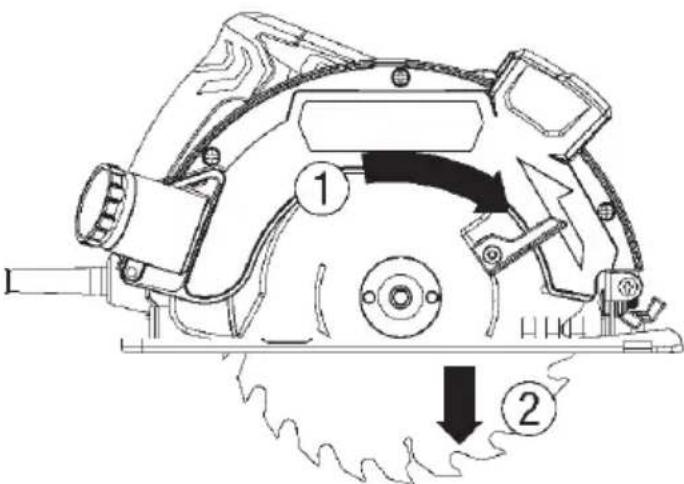

Shromáždění

• Vyčistěte kotouč a všechny upevňovací prvky, které mají být namontovány.
- Nakloňte spodní kryt kotouče (13) dozadu a pevně jej držte pomocí spodní páčky kotouče (15).
• Umístěte nový kotouč na vnitřní podložku pro připevnění kotouče (24).
- Přemístěte vnější podložku pro připevnění disku (11). Znovu stiskněte a podržte zámek vřetena (23). Namontujte podložku (a) a šroub (12) na vnější podložku pro připevnění disku (11).

- Pomocí šestihranného klíče (22) bezpečně utáhněte šroub (12) ve směru hodinových ručiček.

POZNÁMKA: Dbejte na správnou montážní polohu vnější a vnitřní podložky pro připevnění disku.

Při montáži: Ujistěte se, že směr řezání zubů (směr šipky na kotouči) a šipka směru otáčení na krytu kotouče se shodují.

Zuby čepele jsou velmi ostré. Pro dosažení nejlepších výsledků řezání používejte pilový kotouč, který je vhodný pro materiál a kvalitu řezu.

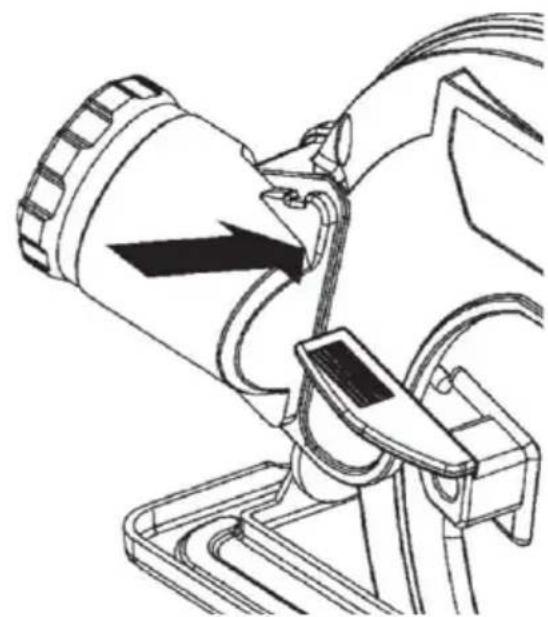

Připevněte adaptér k výstupu prachu (16), dokud nezapadne na místo. Zajistěte na místě pomocí dodaného šroubu. Připojte příslušnou hadici k adaptéru.

POZNÁMKA: Adaptér nesmí být namontován, pokud není připojen žádný externí systém pro sběr prachu. V opačném případě hrozí nebezpečí ucpání odsávacího systému. Pro zajištění optimálního odsávání prachu by měl být adaptér pravidelně čištěn. Vysavač musí být vhodný pro zpracovávaný materiál.

POZNÁMKA: Použití extraktoru vás nezbavuje nutnosti nosit osobní ochranné prostředky, zejména ochranné prostředky dýchacích cest.

Nastavení hloubky řezu

Otočením zajišťovacího knoflíku hloubky řezu (21) proti směru hodinových ručiček jej uvolněte a zvedněte tělo pily nahoru vzhledem k základní desce (14). Nastavte požadovanou hloubku řezu nastavením symbolu trojúhelníku (b) (na zadní straně pevného horního krytu (3)) na stupnici hloubky řezu (20). Otočením zajišťovacího knoflíku hloubky řezu (21) ve směru hodinových ručiček zajistíte hloubku řezu. Při správném vyrovnání by zuby kotouče neměly vyčnívat více než 3 mm pod obrobek.

POZNÁMKA: Před řezáním obrobku je nejlepší provést zkušební řez.

Abb. C2

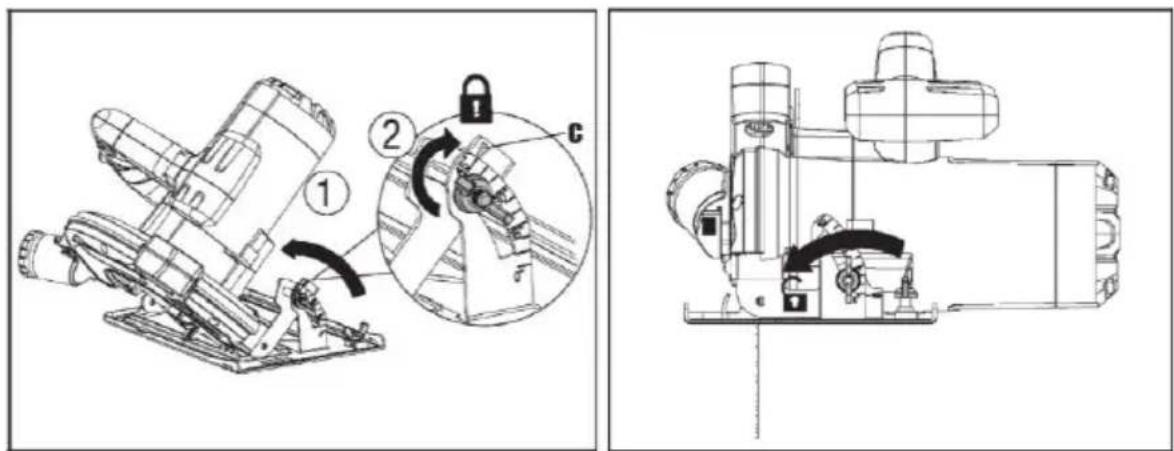

Nastavení úhlu úkosu

Otočením zajišťovacího knoflíku šikmých řezů základní desky (6) proti směru hodinových ručiček jej uvolněte a nakloňte jednotku směrem od základní desky. Nastavte požadovaný úhel úkosu nastavením symbolu trojúhelníku (c) na stupnici úhlu základní desky (4).

Utáhněte zajišťovací knoflík šikmých řezů základní desky (6) otáčením ve směru hodinových ručiček.

VAROVÁNÍ: Při provádění úkosových řezů nepoužívejte stupnici hloubky řezu (20) kvůli možnosti nepřesností.

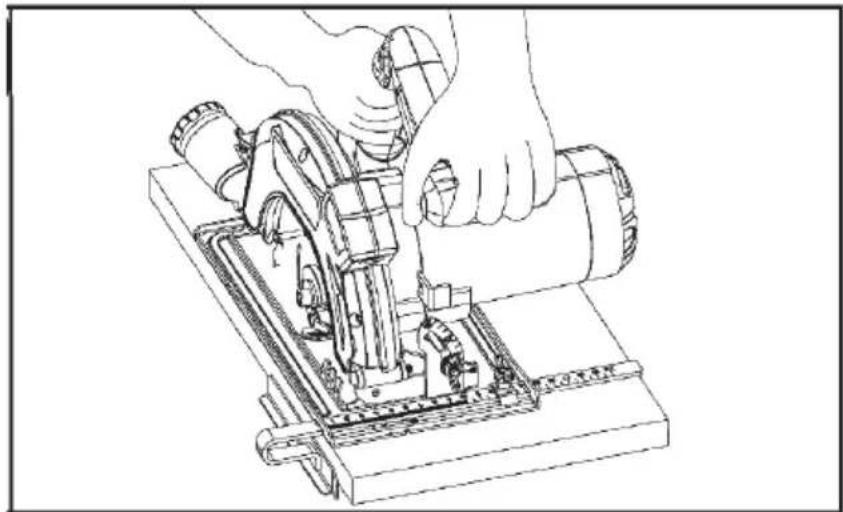

Poloha ruční rukojeti - Při práci držte pilu vždy pevně oběma rukama.

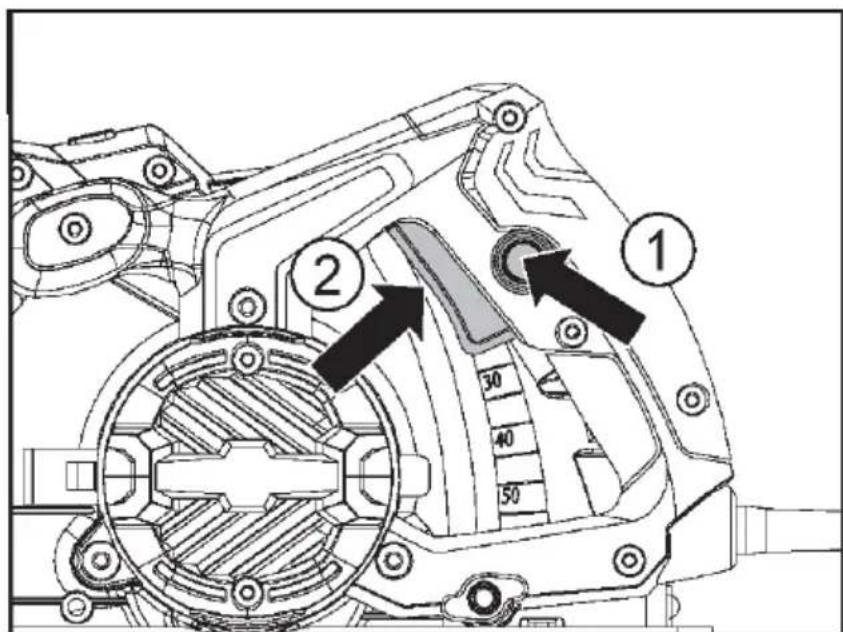

Bezpečnostní blokování vypínače

Vypínač (18) je zablokován, aby se zabránilo náhodnému spuštění. Stiskněte tlačítko vypnutí blokování (19) a poté vypínač (18) a uvolněte tlačítko vypnutí blokování (19). Vypínač je nyní zapnutý. Chcete-li spotřebič vypnout, jednoduše uvolněte tlačítko zapnutí/vypnutí (18).

Když je nůž vypnutý, může se dále otáčet. Počkejte, dokud se číselník úplně nezastaví.

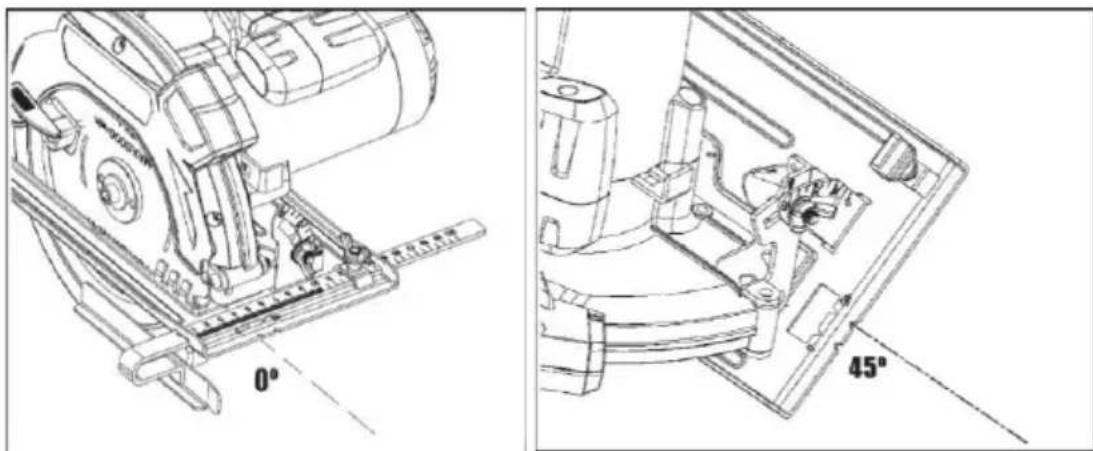

Nastavení vodítka podélného řezu

Slouží k provádění řezů rovnoběžných s okrajem obrobku ve zvolené vzdálenosti. Nejprve otočte zajišťovací knoflík paralelního vedení (5) proti směru hodinových ručiček, abyste jej uvolnili, poté protáhněte rameno paralelního vedení (9) rukojetí, abyste dosáhli požadované řezné vzdálenosti, poté utáhněte zajišťovací knoflík (5) otáčením ve směru hodinových ručiček, abyste bezpečně třásli paralelní vedení (9).

POZNÁMKA: Před řezáním obrobku je nejlepší provést zkušební řez.

V přední části základní desky (14) je výřez pro vedení řezu.

• U přímých řezů je zarovnejte se stupnicí podélného pravítka pomocí značky 0°.
- Pro řezání pod úhlem 45° použijte značku 45° pro zarovnání s rovnoběžnou stupnicí vodítka.

Pevně upevněte paralelní doraz. Vždy provedte zkušební řez pro kontrolu nastavení.

0° 45°

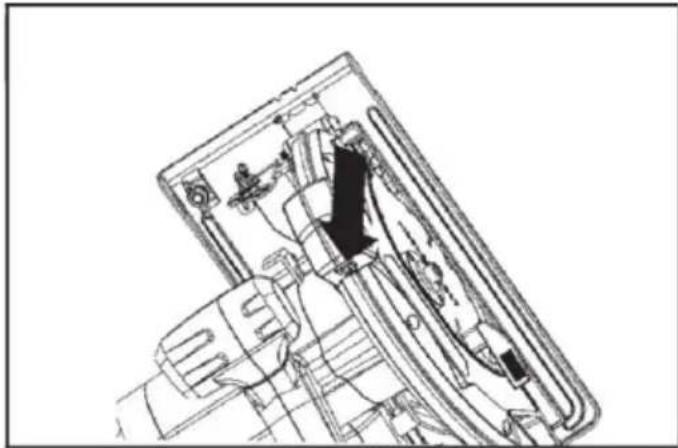

Použití laserového naváděcího systému

POZNÁMKA: Nikdy se nedívejte přímo do laserového paprsku a na nikoho jej nemiřte. Energie laserového paprsku je pro oči škodlivá.

Laserový naváděcí bod se používá k přesnému řezání. Stiskněte vypínač laseru (2), laserový naváděcí bod zobrazí na povrchu obrobku viditelnou červenou čáru.

Provedte řez podél červené čáry. Laser se automaticky vypne, když se pila vypne.

POZNÁMKA: Piliny mohou blokovat laserový paprsek, pravidelně čistěte laserovou čočku.

Tipy pro práci s kotoučovou pilou

- Pokud se elektrické nářadí příliš zahřeje, nechte kotoučovou pilu běžet bez zátěže po dobu 2-3 minut, aby se motor ochladil. Vyhněte se dlouhodobému provozu při velmi nízkých otáčkách.

- Vždy používejte kotouč, který je vhodný pro tloušťku řezaného materiálu. Kvalita řezu se bude zlepšovat se zvyšujícím se počtem zubů pilového pásu.

- Vždy se ujistěte, že je obrobek pevně držen nebo tramped, aby se zabránilo pohybu. Při řezání velkých desek podepřete řezaný kus v blízkosti linie řezu. Jakýkoliv pohyb materiálu může ovlivnit kvalitu řezu.

- Kotouč řeže směrem nahoru a může odštípnout horní povrch nebo hrany obrobku. Při řezání se ujistěte, že horní povrch je po dokončení práce neviditelný.

- Příliš rychlé podávání materiálu výrazně snížuje účinnost stroje a zkracuje životnost pily. Dobrou stranou obrobku vždy směřujte dolů, abyste zajistili minimální odlupování. Používejte pouze ostré pilové kotouče správného typu.

Údržba

VAROVÁNÍ: Před prováděním jakéhokoli seřizování, servisu nebo údržby vytáhněte zástrčku ze zásuvky.

Elektrické nářadí nevyžaduje dodatečné mazání ani údržbu. V elektrickém nářadí nejsou žádné části, které by mohl uživatel opravit. K čištění elektrického nářadí nikdy nepoužívejte vodu nebo chemické čisticí prostředky. K čištění použijte suchý hadřík. Elektrické nářadí vždy skladujte na suchém místě. Udržujte výdechy motoru čisté. Udržujte všechny ovládací prvky spotřebiče bez prachu. Někdy mohou jiskry unikat ventilačními otvory. To je normální a nepoškozuje to elektrické nářadí.

Pokud je napájecí kabel poškozen, musí být vyměněn výrobcem, jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se předešlo nebezpečí.

Servisní informace

Původnímu kupujícímu se poskytuje záruka na toto nářadí bez vad materiálu a zpracování po dobu 2 let od data původního nákupu.

Pokud i přes naše kontroly kvality a použité materiály nářadí selže, nechte jej opravit pouze autorizovaným elektrikářem nebo se obraťte na místního distributora nebo servisního zástupce.

Záruka se nevztahuje na následující případy:

• když byl tento produkt vystaven nesprávnému použití, zneužití, nehodě nebo nedbalosti;
• pokud byl tento produkt používán pro účely, pro které nebyl navržen nebo není vhodný;
• Pokud byl servis tohoto produktu proveden neoprávněnou osobou nebo společností nebo pokud byly použity neschválené díly.
• díly, které se přirozeně opotřebovaly v důsledku používání v souladu s uživatelskou příručkou.

Likvidace

Zařízení a obal by měly být vytříděny k ekologické recyklaci. Elektrické nářadí nesmí být vyhazováno do domovního odpadu! Měly by být recyklovány na sběrných místech určených k tomuto účelu. Informace o recyklaci lze získat od místních úřadů.

Vrácení zboží a reklamace

Odstoupení od smlouvy

Pokud jste spotřebitel nebo fyzická osoba a smlouva, kterou jste s námi uzavřeli po 31. prosinci 2020, přímo souvisí s Vaší podnikatelskou činností, ale není pro Vás profesní povahy, máte obecně právo od smlouvy uzavřené na dálku odstoupit.

Od smlouvy můžete odstoupit tak, že nám zašlete prohlášení o odstoupení od smlouvy, např. e-mailem zaslaným na následující adresu: [e-mail]

Vrácené zboží nám neprodleně vraťte na následující adresu: DEKO Power Technologies Sp. z o.o., ulice Boya-Želeńskiego 25, 35-105 Rzeszów, nejpozději však do 14 dnů ode dne, kdy od smlouvy odstoupíte.

Od smlouvy můžete odstoupit do 14 dnů. Čtrnáctidenní lhůta pro odstoupení od smlouvy začíná běžet smlouvou, ve které předáváme věc a jsme povinni převést její vlastnictví - od převzetí věci vámi nebo vámi určenou třetí osobou jinou než dopravcem a v případě smlouvy, která se vztahuje na mnoho věcí, které jsou dodávány samostatně, v dávkách nebo po částech - od převzetí poslední věci, šarže nebo části provedené vámi nebo vámi určenou třetí stranou jinou než dopravcem.

Pro dodržení lhůty stačí zaslat výpis před jejím uplynutím.

Vámi provedené platby, včetně nákladů na dodání zboží za podmínek uvedených v předpisech, vám vrátíme neprodleně, nejpozději však do 14 dnů ode dne obdržení vašeho prohlášení o odstoupení od smlouvy.

Vrácení platby, kterou jsme od vás obdrželi, můžeme zadržet, dokud neobdržíme zboží zpět nebo dokud nepředložíte doklad o jeho odeslání zpět, podle toho, co nastane dříve.

Nezapomeňte, že nemáte právo odstoupit od smlouvy uzavřené na dálku, m.in. v souvislosti se smlouvou:

• ve kterém je předmětem služby neprefabrikovaná věc, vyrobená podle vaší specifikace nebo použitá podle vašich individuálních potřeb;
• ve kterém je předmětem služby věc, která podléhá rychlé zkáze nebo má krátkou dobu trvanlivosti;
• u nichž je předmětem služby věc dodaná v uzavřeném obalu, kterou nelze po otevření obalu vrátit z důvodu ochrany zdraví nebo hygienických důvodů, pokud byl obal otevřen po dodání;
• ve kterém jsou předmětem služby zvukové nebo obrazové nahrávky nebo počítačové programy dodané v zapečetěném obalu, pokud byl balíček po doručení otevřen.

Stížnosti

Pokud se u nás zakoupené zboží ukáže jako vadné, máte právo jej reklamovat na základě záruky. Stížnost je nejlepší podat na e-mailovou adresu: [e-mail] nebo poštou na následující adresu: DEKO Power Technologies Sp. z o.o., ulice Boya-Želeńskiego 25, 35-105 Rzeszów.

Vadné zboží by mělo být zasláno na následující adresu: DEKO Power Technologies Sp. z o.o., ulice Boya-Želeńskiego 25, 35-105 Rzeszów.

V souvislosti s vadou můžete požadovat: výměnu věci za věc bez vady, odstranění vady nebo předložení prohlášení o slevě, odstoupení od smlouvy – v případě věcné vady.

Za vady zjištěné a nahlášené do dvou let ode dne předání věci odpovídáme Vám.

Vaše stížnost bude posouzena (zodpovězena) do 14 dnů ode dne, kdy jsme vaši stížnost obdrželi.

ES prohlášení o shodě

Číslo prohlášení: 265/2024

NINGBO DEKO INFORMAČNÍ TECHNOLOGIE CO., LTD

RM 1802, NR 555 RILI MIDDLE ROAD, SHOUNAN STREET YINZHOU

NINGBO CHINY

Uvádí, že níže popsaný stroj:

OZNAČENÍ	REFERENČNÍINFORMACE ZTOVÁRNY	ČÍSLO REF.SUPLIER		ČÁROVÝ KÓD
Kotoučová pila	Katalogové čísloM1Y-GW9-185	DKCS16G185		6974491581604
Splňuje nezbytné bezpečnostní požadavky následujících evropských směrnic:			Použité harmonizovanénormy:
2006/42/ES2014/30/EU			EN 62841-1:2015+AC:15EN 62841-2-5:2014Katalog AgoT A9-B-88:2014EN 55014-1:2017EN 55014-2:2015EN 61000-3-2:2014EN 61000-3-3:2013EN 61000-3-11:2000

Toto prohlášení o shodě tvoří základ pro označení výrobku CE

Adresa: Ningbo

Datum: 14/2/2024

PODPIS

宁波得珂信息技术有限公司

NINGBO DEKO INFORMATION TECHNOLOGY CO.,LTD

Jewr

⚠ dôležité: Pred použitím produktu si prečítajte tento návod na použitie. Návod si uschovajte pre budúce použitie.

Všeobecné bezpečnostné upozornenia na elektrické náradie

Bezpečnost' na pracovisku

Elektrická bezpečnost'

Používanie a starostlivost' o elektrické náradie

Pred použitím si prečítajte návod na použitie.

Elektrické náradie a batérie nevyhadzujte do domového odpadu! Výrobky zlikvidujte v súlade s predpismi a požiadavkami miestne orgány.

1. Predná rukovát	13. Spodný pohyblivý kryt
2. Vypínač lasera	14. Základná doska
3. Horný pevný kryt	15. Páka spodného krytu
4. Uhlová stupnica základnej dosky	16. Výstup prachu
5. Zaistovací gombík paralelného vedenia	17. Rukovát
6. Zaistovací gombík skosenia základnej dosky	18. Vypínač
7. 45° značka rezu	19. Bezpečnostný zámok spínača
8. Značka rezu 0°	20. Stupnica híbky rezu
9. Paralelné vedenie	21. Zaistovací gombík híbky rezu
10. Štít	22. Šesthranný klúč
11. Vonkajšia podložka na pripevnenie disku	23. Tlačidlo aretácie vretena
12. Montážna skrutka disku	24. Vnútorná podložka na pripevnenie disku

- Pomocou šesthranného klúča (22) bezpečne utiahnite skrutku (12) v smere hodinových ručičiek.

Utiahnite zaistovací gombík skosenia základnej dosky (6) otáčaním v smere hodinových ručičiek.

VAROVANIE: Pri šikmých rezoch nepoužívajte stupnicu híbky rezu (20) kvôli možnosti nepresností.

Poloha rukoväte - Pri práci držte pílu vždy pevne oboma rukami.

Bezpečnostné blokovanie vypínača

Vypínač (18) je zablokovaný, aby sa zabránilo náhodnému spusteniu. Stlačte tlačidlo vypnutia blokovania (19) a potom vypínač (18) a uvolnite tlačidlo vypnutia blokovania (19). Vypínač je teraz zapnutý. Ak chcete spotrebič vypnút, jednoducho uvolnite tlačidlo zapnutia/vypnutia (18).

• Pri rovných rezoch použite značku 0° na zarovnanie so stupnicou vodidla.
- Pri rezaní pod uhlom 45° použite značku 45° na zarovnanie s rovnobežnou stupnicou vodidla.

VAROVANIE: Pred vykonaním akéhokol'vek nastavovania, servisu alebo údržby vytiahnite zástrčku zo zásuvky.

Na dodržanie lehoty stačí zaslať výpis pred jej uplynutím.
