NÁVOD K OBSLUZE DKOM40LD2 DeKo
Překlad původních pokynů
⚠️ Důležité: Před použitím výrobku si přečtěte tuto uživatelskou příručku. Uschovejte si návod pro budoucí použití.
Úvod
Zařízení DEKO DKOM4OLD2 se svým výkonem 300 W umožňuje provádět i ty nejnáročnější úkoly nastavené pro oscilační multifunkční zařízení. Systém měkkého startu usnadňuje udržení kontroly nad zařízením při startování, zatímco systém výměny příslušenství bez použití nářadí umožňuje rychlou a snadnou výměnu příslušenství, což je u tak všestranných zařízení nesmírně důležité. Díky hliníkové hlavě se teplo vyzařované oscilačním mechanismem mnohem lépe odvádí, což zvyšuje odolnost zařízení, zejména při dlouhodobém používání. Díky regulaci otáček dokáže řezat jakékoliv materiály bez spálení nebo přehřátí.
Oscilační multifunkční nářadí je nejuniverzálnějším nářadím na trhu, lze jej řezat, ponorně řezat, brousit, odstraňovat maltu a lepidla, škrábat nátěry a pracovat na místech nepřístupných pro jiná zařízení. Toho všeho dosahují díky oscilacím vysokofrekvenčního příslušenství, díky kterým si udržujeme plnou kontrolu nad nástrojem (nedochází k efektu zpětného rázu typickému pro úhlové brusky) a s minimálním stupněm vibrací.
Obecná bezpečnostní upozornění pro elektrické nářadí
VAROVÁNÍ: Přečtěte si všechna bezpečnostní varování, pokyny, ilustrace a specifikace přiložené k tomuto elektrickému nářadí. Nedodržení všech níže uvedených pokynů může vést k úrazu elektrickým proudem, požáru a/nebo vážnému zranění.
• Uschovejte si prosím všechna varování a pokyny pro budoucí použití.
- Termín "elektrické nářadí" ve varováních se vztahuje na elektrické nářadí napájené ze sítě (s kabelem) nebo z akumulátoru (bez kabelu).
Bezpečnost na pracovišti
- Udržujte svůj pracovní prostor čistý a dobře osvětlený. Nepořádek nebo tmavá místa jsou příznivá pro nehody.
- Nepoužívejte elektrické nářadí v potenciálně výbušném prostředí, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Elektrické nářadí vytváří jiskry, které mohou zapálit prach nebo výpary.
- Při práci s elektrickým nářadím udržujte děti a kolemjdoucí osoby mimo dosah spotřebiče. Rušivé vlivy mohou způsobit ztrátu kontroly nad zařízením.
Elektrická bezpečnost
- Zástrčka elektrického nářadí musí být přizpůsobena zásuvce. Zástrčka nesmí být žádným způsobem upravována. S uzemněným elektrickým nářadím nepoužívejte žádné adapté. Neupravené zástrčky a namontované zásuvky snižují riziko úrazu elektrickým proudem.
- Vyhněte se tělesnému kontaktu s uzemněnými povrchy, jako jsou potrubí, radiátory, kamna a chladničky. Pokud je tělo uživatele uzemněno, existuje zvýšené riziko úrazu elektrickým proudem.
- Nevystavujte elektrické nářadí dešti ani vlhkosti. Voda vnikající do elektrického nářadí zvyšuje riziko úrazu elektrickým proudem.
- Nenamáhejte napájecí kabel. Nikdy nepoužívejte kabel k prénášení, tahání nebo odpojování elektrického nářadí. Chraňte kabel před teplem, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo zamotané vodiče zvyšují riziko úrazu elektrickým proudem.
- Při práci s elektrickým nářadím venku používejte prodlužovací kabel vhodný pro venkovní použití. Použití kabelu vhodného pro venkovní použití snižuje riziko úrazu elektrickým proudem.
- Pokud používáte elektrické nářadí v reklaměamp umístění se nelze vyhnout, použijte napájecí zdroj chráněný proudovým chráničem (RCD). Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.
Osobní bezpečnost
- Při práci s elektrickým nářadím budte ostražití, dávejte pozor na to, co děláte, a používejte zdravý rozum. Elektrické nářadí nepoužívejte, pokud jste unavení nebo pod vlivem drog, alkoholu nebo léků. Chvilka nepozornosti při práci s elektrickým nářadím může vést k vážnému zranění.
- Používejte osobní ochranné prostředky. Vždy používejte ochranu očí. Ochranné prostředky, jako je protiprachová maska, protiskluzová bezpečnostní obuv, ochranná přilba nebo ochrana sluchu, pokud jsou používány ve vhodných podmínkách, snižují zranění osob.
- Zabraňte neúmyslnému spuštění. Před připojením ke zdroji napájení a/nebo akumulátoru, zvedáním nebo přenášením nářadí se ujistěte, že je vypínač ve vypnuté poloze. Přenášení elektrického nářadí s prstem na spínači nebo zapínání elektrického nářadí se zapnutým vypínačem vede k nehodám.
- Před zapnutím elektrického nářadí odstraňte seřizovací klíč nebo otevřený klíč. Klíč nebo klávesnice ponechaná na rotující části elektrického nářadí může způsobit zranění.
- Nesahejte příliš vysoko. Po celou dobu by mělo být zachováno správné držení těla a rovnováha. To umožňuje lepší kontrolu nad elektrickým nářadím v neočekávaných situacích.
- Měli byste se vhodně obléknout. Nemělo by se nosit volné oblečení nebo šperky. Udržujte vlasy a oděv v dostatečné vzdálenosti od pohyblivých částí. Volné oblečení, šperky nebo dlouhé vlasy mohou být vtaženy pohyblivými částmi.
- Pokud jste vybaveni zařízením pro připojení systémů odsávání prachu a prachu, ujistěte se, že jsou správně připojeny a používány. Použití odsávání prachu může snížit nebezpečí prachu.
- Nedovolte, aby zvyk častého používání nástrojů umožnil rutinu a neznalost pravidel bezpečnosti nástrojů. Neopatrné jednání může vést k vážnému zranění ve zlomku sekundy.
Použití a péče o elektrické nářadí
- Nepřetěžujte elektrické nářadí. Používejte správné elektrické nářadí pro vaše použití. Správné elektrické nářadí bude vykonávat práci lépe a bezpečněji při rychlosti, pro kterou bylo navrženo.
- Elektrické nářadí nepoužívejte, pokud jeho zapnutí a vypnutí neumožňuje vypínač. Jakékoli elektrické nářadí, které nelze ovládat vypínačem, je nebezpečné a musí být opraveno.
- Před prováděním jakýchkoli úprav, výměnou příslušenství nebo uložením elektrického nářadí odpojte zástrčku od zdroje napájení a/nebo vyjměte baterii, pokud je vyjímatelná, z elektrického nářadí. Tato preventivní bezpečnostní opatření snižují riziko náhodného spuštění elektrického nářadí.
- Pokud elektrické nářadí nepoužíváte, uchovávejte jej mimo dosah dětí a nedovolte, aby s ním obsluhovaly osoby, které nejsou obeznámeny s tímto nářadím nebo s těmito pokyny. Elektrické nářadí je v rukou neškolených uživatelů nebezpečné.
- Údržba elektrického nářadí a příslušenství. Zkontrolujte, zda pohyblivé části nejsou špatně zarovnány, prasklé nebo jiné faktory, které by mohly ovlivnit výkon elektrického nářadí. V případě poškození nechte elektrické nářadí před použitím opravit. Mnoho nehod je způsobeno špatně udržovaným elektrickým nářadím.
- Řezné nástroje udržujte ostré a čisté. Správně udržované řezné nástroje s ostrými řeznými hranami se méně zasekávají a snáze se ovládají.
- Používejte elektrické nářadí, příslušenství, nástroje atd. v souladu s těmito pokyny, s přihlédnutím k pracovním podmínkám a práci, která má být provedena. Použití elektrického nářadí k jiným účelům, než ke kterým je určeno, může vést k nebezpečným situacím.
- Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a mastnoty. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci s nářadím a jeho ovládání v neočekávaných situacích.
Služba
- Servis elektrického nářadí by měla provádět kvalifikovaná osoba pouze za použití identických náhradních dílů. Tím zajistíte zachování bezpečnosti elektrického nářadí.
Další bezpečnostní pravidla pro oscilační multifunkční nářadí
- Při provádění operací, při kterých se může řezný nástroj dostat do kontaktu se skrytými elektrickými kabely nebo vlastním kabelem, držte elektrické nářadí za jeho izolované úchopové plochy. Pokud se řezný nástroj dostane do kontaktu s vodičem pod napětím, mohou se nechráněné kovové části elektrického nářadí stát "živými" a způsobit úraz elektrickým proudem.
- Použijte svorky nebo jiné praktické prostředky k upnutí a podepření obrobku na stabilní plošině. Držení obrobku rukou nebo proti tělu jej činí nestabilním a může vést ke ztrátě kontroly.
- Větrací otvory často blokují pohyblivé části a je třeba se jim vyhnout. Volné oblečení, šperky nebo dlouhé vlasy se mohou zamotat do pohyblivých částí.
- Před použitím nářadí v blízkosti vodičů pod napětím nebo tam, kde mohou být skryté vodiče, odpojte napájení. Řez, při kterém je příslušenství v kontaktu s vodičem pod napětím, může způsobit "živé" kovové části elektrického nářadí a může vám způsobit úraz elektrickým proudem. Před řezáním nebo odstraňováním materiálu pomocí nástroje vždy zkontrolujte, zda nejsou skryté vodiče, plynová potrubí nebo jiné instalace.
- Počkejte, dokud se nůž nezastaví, než nástroj vrátíte na své místo. Odkrytá fréza může narazit na povrch, což může vést ke ztrátě kontroly nad strojem a vážnému zranění.
- Nepoužívejte tento nástroj po dlouhou dobu. Vibrace z provozu tohoto nástroje mohou způsobit trvalé poškození vašich prstů, rukou a paží. Používejte rukavice, které poskytují extra odpružení, dělejte si časté přestávky na odpočinek a omezte svou denní pracovní dobu.
- Neobnovujte znovu řezací operaci v obrobku. Nechte nástroj dosáhnout plné rychlosti a opatrně se vraťte k řezání.
- Zabraňte "zaseknutí" pilového kotouče a nevyvíjejte nadměrný tlak. Nepokoušejte se dělat příliš hluboké řezy.
- Držte ruce mimo oblast řezání. Nesahejte pod řezaný materiál.
- Nepoužívejte tupé nebo poškozené pilové kotouče. Ohnutý nůž se může snadno zlomit nebo způsobit zpětný ráz. Při manipulaci s příslušenstvím budťe velmi opatrní. Hardware je velmi ostrý. Při výměně řezného příslušenství noste ochranné rukavice. Příslušenství se po delším používání zahřívá.
- Před zahájením škrábání zkontrolujte, zda jsou v materiálu, který chcete opracovávat, hřebíky. Pokud jsou v něm hřebíky, měly by být odstraněny nebo umístěny dobře pod plánovanou povrchovou úpravou. Náraz do hřebíku okrajem příslušenství může způsobit odskočení nástroje.
- S tímto nástrojem nebruste za mokr. Kapaliny vstupující do skříně motoru představují riziko úrazu elektrickým proudem.
- Nikdy nepracujte v oblastech, které jsou nasáklé kapalinou, např. rozpouštědlem nebo vodou, nebo jsou navlhčené, např. čerstvě položené tapety. Provoz elektrického nářadí za těchto podmínek představuje riziko úrazu elektrickým proudem a zahřívání kapalin způsobené škrábáním může uvolňovat škodlivé výpary z obrobku.
- Nepoužívejte brusný papír určený pro větší brusné talíře. Větší brusný papír bude vyčnívat za brusnou podložku a způsobovat škrábance, trhliny nebo zpětné rázy. Přebytečný papír vyčnívající za brusný talíř může způsobit vážné pořezání.
V této příručce a/nebo na stroji jsou použity následující symboly:
Označuje riziko zranění osob nebo poškození nástroje.
Před použitím si přečtěte uživatelskou příručku.
V souladu s platnými předpisy a bezpečnostními normami.
Nevyhazujte elektrické nářadí a baterie do domovního odpadu! Výrobky zlikvidujte v souladu s předpisy a požadavky místní úřady.
Dvojitá izolace. Zařízení třídy II. Spotřebič nesmí být uzemněn.
Používejte ochranné rukavice.
Noste ochranné brýle.
Používejte ochranu sluchu.
Při manipulaci s materiály produkujícími prach vždy používejte dýchací přístroj.
Technické údaje
| Model | DKOM40LD2 |
| Moc | 300W |
| Napětí | 230V |
| Frekvence | 50 Hz |
| Otáčky naprázdno | 15000 - 22000 otáček za minutu |
| Počet rychlostí | 6 |
| Úhel kmitání | 3o |
| Systém rychlé výměny příslušenství | Ano |

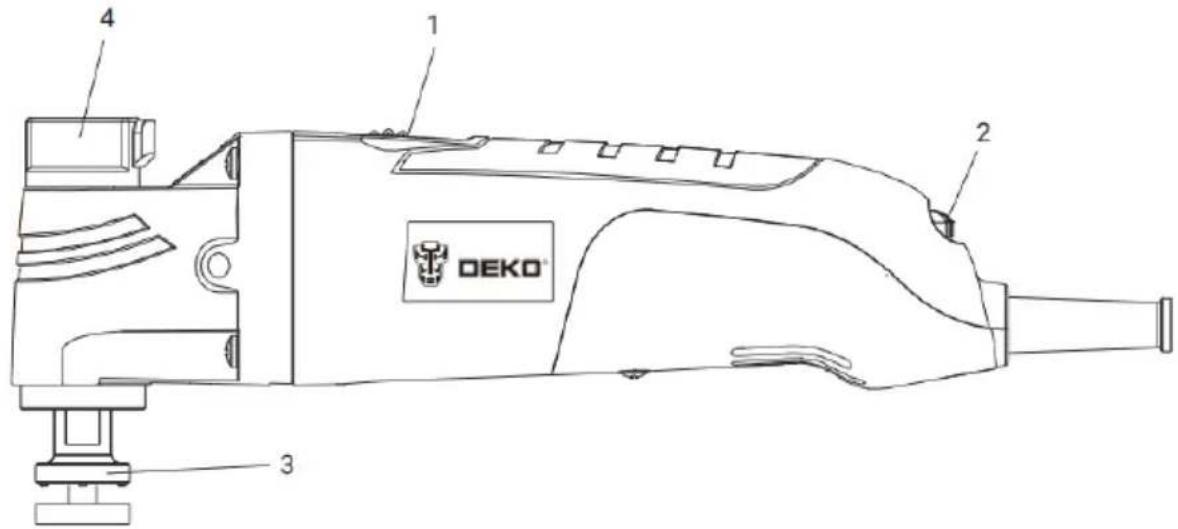

Konstrukce
| 1. Vypínač | 5. Řezací nůž |
| 2. Knoflík řazení rychlosti | 6. Škrabací hrot |
| 3. Oscilační vřeteno a držák příslušenství | 7. Trojúhelníková brusná patka |
| 4. Knoflík pro rychlé uvolnění | 8. Brusný papír |
Instalace a provoz

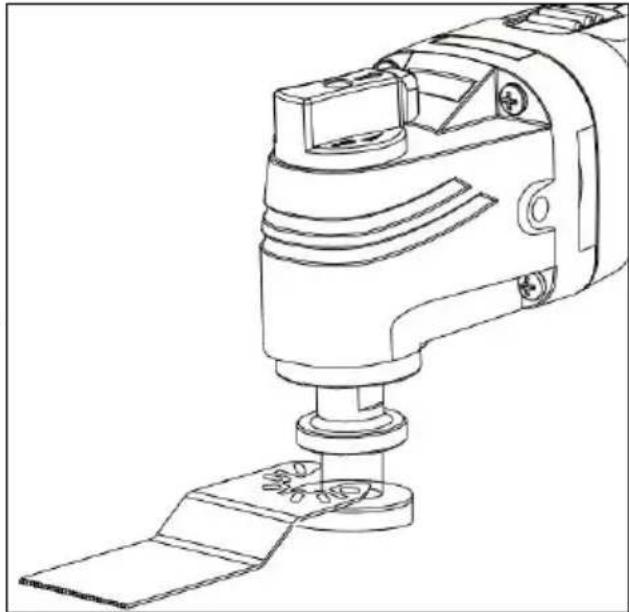

Montáž / demontáž příslušenství
Veškeré příslušenství je na tomto oscilačním nářadí namontováno podobným způsobem. Pro účely montážního popisu příslušenství se řezací nůž.
VAROVÁNÍ: Před instalací nebo demontáží příslušenství nebo brusného papíru vždy vytáhněte zástrčku ze zdroje napájení. Pokud nevytáhnete zástrčku ze zdroje napájení, může dojít k náhodnému spuštění nářadí a k vážnému zranění obsluhy.
Tento oscilační nástroj je určen pro práci s příslušenstvím s otevřeným nebo zavřeným pouzdrem. K montáži příslušenství s otevřeným nebo zavřeným krytem nejsou potřeba žádné nástroje.
Nářadí je vybaveno beznástrojovým
systémem, který umožňuje rychlou výměnu a seřízení příslušenství bez nutnosti použití otevřených nebo šestihranných klíčů, jako je tomu u jiných systémů oscilačního nářadí.
VAROVÁNÍ: Při práci s ostrými noži nebo příslušenstvím používejte ochranné rukavice.

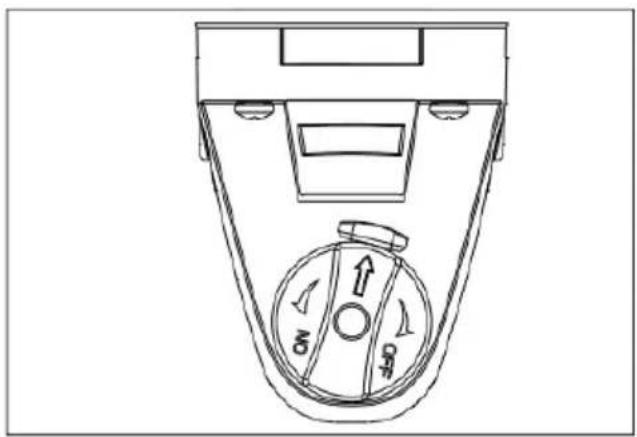

Montážní příslušenství
- Otočením knoflíku pro rychlé uvolnění ve směru ON (proti směru hodinových ručiček) otevřete rukojeť nástroje.
- Vložte příslušenství do mezery mezi dvěma upevňovacími objímkami držáku nástroje. Ujistěte se, že otvor ve sklíčidle zakrývá oscilační vřeteno.
- Otočením knoflíku pro rychlé uvolnění ve směru OFF (ve směru hodinových ručiček) zavřete rukojeť nástroje, dokud nebude příslušenství bezpečně zajištěno mezi dvěma upevňovacími objímkami.
- Chcete-li hardware odebrat, opakujte výše uvedené kroky v opačném pořadí.
- V knoflíku rychloupínáku je pomocná otočná páčka. Vytažením můžete otočit knoflíkem rychloupínáku s menší námahou. Po dokončení výměny příslušenství jej zasuňte zpět.
VAROVÁNÍ: Před zahájením řezání se vždy ujistěte, že je nářadí odpojeno od zdroje napájení, než začnete řezat. Pokud nářadí neodpojíte od zdroje napájení, může dojít k náhodnému spuštění nářadí a následnému vážnému zranění.

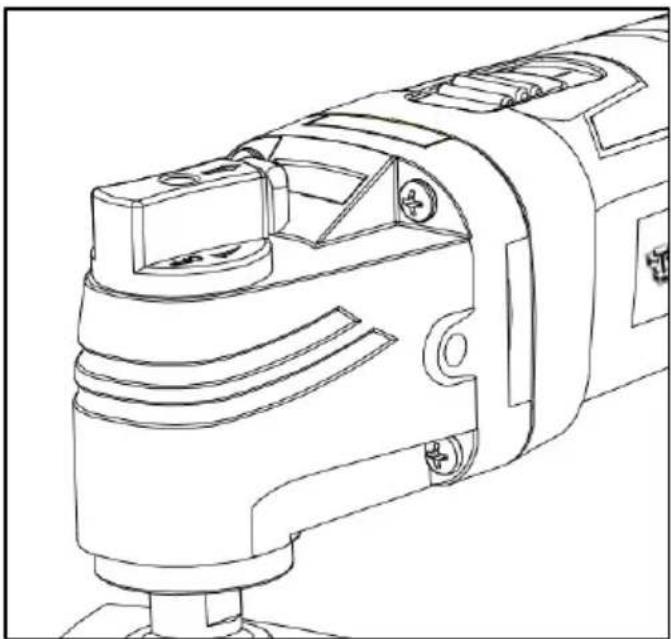

Zapnutí/vypnutí zařízení
Chcete-li nářadí zapnout, posuňte vypínač ON/OFF (1) směrem k přední části nářadí.
Chcete-li nářadí vypnout, posuňte vypínač ON/OFF (1) směrem k zadní části nářadí.

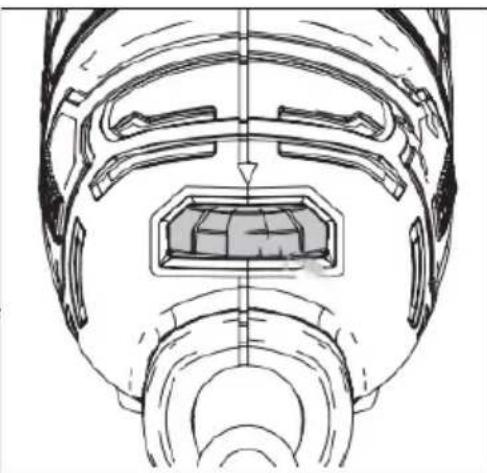

Knoflík pro regulaci rychlosti
POZNÁMKA: Protože je nářadí vybaveno samostatným knoflíkem pro nastavení rychlosti (15000 - 22000 ot./min.), spustí se na rychlosti, na kterou je knoflík s proměnnou rychlostí nastaven. Před připojením napájecího kabelu se ujistěte, že je hlavní vypínač v poloze vypnuto.
Nastavení rychlosti lze upravit při zapnutém nebo vypnutém nářadí.
Číselné pozice 1 až 6 na voliči s proměnnou rychlostí neoznačují přesnou rychlost, ale jsou dobrými referenčními body. Čím vyšší číslo, tím vyšší rychlost nástroje.
POZNÁMKA: Ujistěte se, že jste vybrali správné otáčky pro vaši aplikaci. Pokud máte pochybnosti o volbě vhodných otáček, vyzkoušejte provoz nářadí při nízkých otáčkách a postupně je zvyšujte, dokud nedosáhnete optimální rychlosti.
Vždy používejte správný typ pilového kotouče pro daný díl a typ řezu. K řezání by se měly používat pouze ostré pilové kotouče; Řezou čistěji, rychleji a při řezání méně zatěžují motor.
VAROVÁNÍ: NEBEZPEČÍ POŘEZÁNÍ. Před řezáním jakéhokoli typu materiálu se ujistěte, že je pevně ukotven nebo upevněn, aby nedošlo ke sklouznutí.
VAROVÁNÍ: NEBEZPEČÍ POŘEZÁNÍ. Nechte nástroj pracovat svým vlastním tempem. Nepřetěžujte jej, protože by se nůž mohl zlomit.
Vodítko
- Jasně označte požadovanou oblast řezu.
- Před použitím tlaku zapněte nástroj a pomalu zatlačte kotouč do obrobku na vyznačeném místě.
• VAROVÁNÍ: NEBEZPEČÍ POŘEZÁNÍ. Před spuštěním nářadí se ujistěte, že čepel není v kontaktu s řeznou plochou. - Pohybujte kotoučem podél linie řezu nebo jej potápějte dále, dokud nebude řez dokončen. Nevyvíjejte na nástroj tlak; Nechte kotouč řezat svou vlastní rychlostí.
• Vypněte nástroj.
Mletí
Spolu s brusným příslušenstvím funguje tento nástroj jako bruska na obrobky. Vhodný pro suché broušení dřevěných, plastových a kovových povrchů, zejména v rozích, hranách a těžko přístupných místech.
Vodítko
• Pracujte s celým povrchem brusného papíru, nejen s hrotem.
- Písek plynulým pohybem a lehkým tlakem. Neměl by být vyvíjen nadměrný tlak. Nechte práci na nástroji.
- Udržujte malé obrobky v bezpečí.
• Pro dosažení nejlepších výsledků vyberte správný brusný papír.
Škrábání
Škrabací čepele jsou vhodné pro odstraňování vinylu, laku, vrstev barev, koberců, tmelů a dalších lepidel.
K odstranění tvrdších materiálů, jako jsou vinylové podlahy, koberce a lepidla na dlaždice na velkých plochách, by měl být použit tuhý škrabací kotouč.
K odstranění měkčích materiálů, např. tmelu, použijte pružnou čepel (není součástí dodávky).
Vodítko
- Při odstraňování silného, lepkavého lepidla namažte povrch škrabky, abyste snížili odírání.
- Začněte lehkým tlakem. K oscilačnímu pohybu příslušenství dochází pouze tehdy, když je na odebíraný materiál vyvíjen tlak.
- Pokud odstraňujete lepidlo z jemného povrchu, jako je vana nebo dlaždice, doporučujeme přelepit povrch, na kterém bude čepel spočívat.
Ořez zárubně a zárubně pro pokládku podlahy
Pomocí oscilačního nástroje můžete rozříznout rám dveří a kryt, abyste uvolnili místo pro novou podlahu, která dokonale zapadá pod rám dveří. K demonstraci tohoto postupu byly použity podlahové dlaždice.
8) Nasadte řezný kotouč na dřevo do nástroje.
POZNÁMKA: Čepel by měla být vystředěna na krytu nástroje a NEMĚLA by být instalována v poloze 90°.
9) Položte kus podlahové dlaždice (1) na podlahu ve vzdálenosti asi 12,5 mm od rámu dveří (2).
POZNÁMKA: Ujistěte se, že "dobrá" strana desky směřuje nahoru, aby byl zajištěn hladký povrch, po kterém může čepel klouzat.
10) Umístěte nástroj tak, aby se pilový kotouč (3) lehce dotýkal povrchu desky a řezné zuby se nedotýkaly řezaného povrchu.
11) Nastavte rychlost na nejvyšší rychlost.
12) Zapněte nástroj.
13) Když nástroj dosáhne maximální nastavené rychlosti, opatrně zasuňte kotouč do rámu dveří a posuňte jej po podlahové dlaždici.
14) VAROVÁNÍ: Držte nástroj pevně a při řezání nevyvíjejte na pilový kotouč příliš velký dopředný tlak, protože by to způsobilo nadměrné vibrace nástroje.
Provedte stejný základní postup instalace koberce pomocí silnější distanční vložky stejné tloušťky jako instalovaný koberec.
Vyříznutí otvoru do dřevěné podlahy pro instalaci větracího otvoru topení
Oscilační nástroj lze použít k vyřezávání otvorů do dřevěných podlah pro instalaci větracího otvoru topení.
11) Nasadte řezný kotouč na dřevo do nástroje.
12) POZNÁMKA: Pilový kotouč by měl být vystředěn na krytu nástroje a NEMĚL by být instalován v poloze 90°.
13) Umístěte podlahový větrací otvor na podlahu a měkkou tužkou označte požadovaný obdélníkový otvor (1) na podlaze.
14) Nastavte rychlost nástroje na střední.
15) Zapněte nástroj.
16) POZNÁMKA: Nástroj a kotouč by měly být umístěny pod úhlem 45° k podlaze, aby se roh kotouče mohl zabořit do podlahy.
17) Držte nástroj pevně a pomalu zanořte roh kotouče do podlahy, dokud neprořízne podlahu. Po dokončení ponorného řezání nastavte nástroj na nejvyšší rychlost a dokončete řezání do rohu obdélníku.
18) Vypněte nástroj, vyjměte jej z místa řezání a pokračujte v řezání v opačném směru, abyste dokončili řezání první strany obdélníku.
19) Opakováním kroků 4), 5) a 6) vystřihněte zbývající tři strany obdélníku.
20) Jakmile jsou všechny řezy dokončeny, pomocí plochého šroubováku opatrně odloupněte výřez od podlahy.
Vyříznutí otvoru v sádrokartonu pro instalaci elektrické zásuvky
Oscilační nástroj lze použít k vyřezávání otvorů do sádrokartonu pro montáž elektrické zásuvky.
9) Nasadte pilový kotouč na dřevo a sádrokarton do nástroje.
10) POZNÁMKA: Pilový kotouč by měl být vystředěn na krytu nástroje a NEMĚL by být instalován v poloze 90°.
11) Umístěte výstupní krabici na suchou stěnu a měkkou tužkou označte požadovaný obdélníkový otvor (1) na suché stěně.
12) Zapněte nástroi.
13) Když nástroj dosáhne maximální rychlosti, opatrně zanořte kotouč do desky, dokud se nezačne řezat. Dokončete řezání až k rohu obdélníku.
POZNÁMKA: Držte nástroj pevně a při řezání na něj příliš netlačte.
14) Vypněte nástroj, vyjměte jej z místa řezání a pokračujte v řezání v opačném směru, abyste dokončili řezání první strany obdélníku.
15) Opakováním kroků 4), 5) a 6) vystřihněte zbývající tři strany obdélníku.
16) Jakmile jsou všechny řezy dokončeny, pomocí plochého šroubováku opatrně odloupněte výřez od sádrokartonu.
POZOR: NEPOUŽÍVEJTE pilový kotouč k vytrhávání výřezu v sádrokartonu. Mohlo by dojít ke zlomení pilového kotouče. Pokud není snadné výřez vytrhnout ze suché zdi, zkontrolujte, zda je každá čára v rohu obdélníku zcela oříznuta.
Použití nástavce na broušení obrobků
5) Nasadte brusný talíř na oscilační nástroj.
6) Nasadte brusný papír na brusnou podložku.
7) Nastavte knoflík ovládání rychlosti mezi 3 a 6.
8) Zapněte tlačítko napájení.
Tento nástroj je určen k broušení obrobků na malých plochách. Položte povrch brusného talíře na brousitelný obrobek. S nástrojem nehýbejte, aby nedošlo k vyryvání povrchu. Při broušení hrubých povrchů a odstraňování předchozích nátěrů používejte hrubý papír a používejte nižší rychlost. Pro hladký povrch použijte jemnozrný brusný papír a vyšší rychlosti.
Pomocí škrabky
4) Namontujte škrabací nůž na oscilační nástroj.
5) Nastavte knoflík ovládání rychlosti na 5.
6) Zapněte vypínač.
Při použití kotouče k odstranění starého obložení nebo lepidla z obrobku položte spodní stranu kotouče naplocho na povrch obrobku a poté zvedněte zadní část nástroje nahoru, aby čepel mohla s povrchem obrobku svírat velmi malý úhel. Pomalu zasuňte čepel do materiálu, který chcete odstranit.
Nezasouvejte do něj násilím, protože nižší rychlost pojezdu zajišťuje lepší řez a snižuje riziko drážkování.
Pokud k řezání koberce používáte škrabku, umístěte pod koberec kus materiálu, kde bude řez proveden. Nastavte rychlost na 6, otočte nástroj tak, aby čepel škrabky byla v pravém úhlu (kolmá) ke koberci, a poté zasuňte čepel do koberce.
Údržba
VAROVÁNÍ: Při servisu by se měly používat pouze identické náhradní díly. Použití jakékoli jiné části může způsobit nebezpečí nebo poškození produktu.
K čištění plastových dílů nepoužívejte rozpouštědla. Plasty jsou náchylné k poškození způsobenému různými typy rozpouštědel a jejich používáním se mohou poškodit. Pro odstranění nečistot, prachu, oleje, mastnoty atd. Měl by být použit čistý hadřík.
VAROVÁNÍ: Zabraňte kontaktu brzdových kapalin, benzínu, ropných produktů, penetračních olejů atd. s plastovými díly. Obsahují chemikálie, které mohou poškodit, oslabit nebo zničit plast.
VAROVÁNÍ: Nepokoušejte se upravovat nástroje nebo vytvářet příslušenství. Jakékoli takové změny nebo úpravy nejsou zamýšleny a mohly by vést k nebezpečným podmínkám vedoucím k vážnému zranění. Tím také ztratíte svou záruku.
Elektrické nářadí používané ke zpracování sklovláknitých materiálů, stěnových desek, plniv nebo omítek podléhá zrychlenému opotřebení a může předčasně selhat, protože třísky a broušení ze skleněných vláken mají silný abrazivní účinek na ložiska, kartáče, komutátory atd. Proto se nedoporučuje používat tento nástroj k dlouhodobé práci s tímto typem materiálu. Proto nedoporučujeme používat tento nástroj k dlouhodobé práci s tímto typem materiálu. Pokud však pracujete s některým z těchto materiálů, je nesmírně důležité čistit nástroj stlačeným vzduchem.
Mazání
Všechna ložiska v tomto nástroji jsou namazána dostatečným množstvím vysoce kvalitního maziva po celou dobu životnosti stroje za normálních podmínek. Proto není nutné žádné další mazání.
Výměna uhlíkových kartáčů motoru
Kartáče ve vašem nářadí jsou navrženy pro hodiny spolehlivého provozu. Pro udržení špičkového výkonu motoru se doporučuje kontrolovat štětce každé dva až šest měsíců.
Vždy vyměňte oba kartáče najednou. Uhlíkové kartáče vyměňujte pouze kvalifikované osobě. Měly by se používat pouze originální díly.
Servisní informace
Původnímu kupujícímu se poskytuje záruka na toto nářadí bez vad materiálu a zpracování po dobu 2 let od data původního nákupu.
Pokud i přes kontrolu kvality a použité materiály nástroj někdy selže, nechte jej opravit pouze autorizovaným elektrikářem nebo se obraťte na místního distributora nebo servisního zástupce.
Záruka se nevztahuje na následující případy:
- Pokud byl tento výrobek vystaven nesprávnému použití, zneužití, nehodě nebo nedbalosti.
- Pokud byl výrobek používán k účelu, pro který nebyl navržen nebo není vhodný.
- Pokud byl servis tohoto produktu proveden neoprávněnou osobou nebo společností nebo pokud byly použity neschválené díly.
- Díly, které se přirozeně opotřebovaly v důsledku používání v souladu s uživatelskou příručkou.
Likvidace
Zařízení a obal by měly být vytříděny k ekologické recyklaci. Elektrické nářadí nesmí být vyhazováno do domovního odpadu! Měly by být recyklovány na sběrných místech určených k tomuto účelu. Informace o recyklaci lze získat od místních úřadů.
Vrácení zboží a reklamace
Odstoupení od smlouvy
Pokud jste spotřebitel nebo fyzická osoba a smlouva, kterou jste s námi uzavřeli po 31. prosinci 2020, přímo souvisí s Vaší podnikatelskou činností, ale není pro Vás profesní povahy, máte obecně právo od smlouvy uzavřené na dálku odstoupit.
Od smlouvy můžete odstoupit tak, že nám zašlete prohlášení o odstoupení od smlouvy, např. e-mailem zaslaným na následující adresu: zwroty@dekonarzedzia.pl
Vrácené zboží nám neprodleně vratte na následující adresu:
DEKO Power Technologies sp. z o.o. 25 Boya-Żeleńskiego Street, 35-105 Rzeszów,
nejpozději však do 14 dnů ode dne, kdy od smlouvy odstoupíte.
Od smlouvy můžete odstoupit do 14 dnů. Čtrnáctidenní lhůta pro odstoupení od smlouvy začíná běžet smlouvou, ve které předáváme věc a jsme povinni převést její vlastnictví - od převzetí věci vámi nebo vámi určenou třetí osobou jinou než dopravcem a v případě smlouvy, která se vztahuje na mnoho věcí, které jsou dodávány samostatně, v dávkách nebo po částech - od převzetí poslední věci, šarže nebo části provedené vámi nebo vámi určenou třetí stranou jinou než dopravcem.
Pro dodržení lhůty stačí zaslat výpis před jejím uplynutím.
Vámi provedené platby, včetně nákladů na dodání zboží za podmínek uvedených v předpisech, vám vrátíme neprodleně, nejpozději však do 14 dnů ode dne obdržení vašeho prohlášení o odstoupení od smlouvy.
Vrácení platby, kterou jsme od vás obdrželi, můžeme zadržet, dokud neobdržíme zboží zpět nebo dokud nepředložíte doklad o jeho odeslání zpět, podle toho, co nastane dříve.
Nezapomeňte, že nemáte právo odstoupit od smlouvy uzavřené na dálku, m.in. v souvislosti se smlouvou:
- ve kterém je předmětem služby neprefabrikovaná věc, vyrobená podle vaší specifikace nebo použitá podle vašich individuálních potřeb;
- ve kterém je předmětem služby věc, která podléhá rychlé zkáze nebo má krátkou dobu trvanlivosti;
- u nichž je předmětem služby věc dodaná v uzavřeném obalu, kterou nelze po otevření obalu vrátit z důvodu ochrany zdraví nebo hygienických důvodů, pokud byl obal otevřen po dodání;
- ve kterém jsou předmětem služby zvukové nebo obrazové nahrávky nebo počítačové programy dodané v zapečetěném obalu, pokud byl balíček po doručení otevřen.
Stížnosti
Pokud se u nás zakoupené zboží ukáže jako vadné, máte právo jej reklamovat na základě záruky. Stížnost je nejlepší podat na e-mailovou adresu: reklamacje@dekonarzedzia.pl nebo poštou na následující adresu:
Vadné zboží by mělo být zasláno na následující adresu:
V souvislosti s vadou můžete požadovat: výměnu věci za věc bez vady, odstranění vady nebo předložení prohlášení o slevě, odstoupení od smlouvy – v případě věcné vady.
Za vady zjištěné a nahlášené do dvou let ode dne předání věci odpovídáme Vám.
Vaše stížnost bude posouzena (zodpovězena) do 14 dnů ode dne, kdy jsme vaši stížnost obdrželi.
ES prohlášení o shodě
Číslo prohlášení: 202/2024
NINGBO DEKO INFORMAČNÍ TECHNOLOGIE CO., LTD
RM 1802, NR 555 RILI MIDDLE ROAD, SHOUNAN STREET YINZHOU NINGBO CHINY
Uvádí, že níže popsaný stroj:
| OZNAČENÍ | REFERENČNÍINFORMACE ZTOVÁRNY | ČÍSLO REF.SUPLIER | ČÁROVÝ KÓD |
| OSCILAČNÍ MULTIFUNKČNÍ NÁŘADÍ | LD2905 řekl: | DKOM40LD2 | 6974491584940 |
| Splňuje nezbytné bezpečnostní požadavkynásledujících evropských směrnic: | Použité harmonizované normy: | ||
| 2006/42/DNES2014/30/UE | EN 62841-1:2015+AC:15EN 62841-2-4:2014+AC:15ČSN EN ISO 12100:2010EN 55014-1:2006/+A1:2009/+A2:2011EN 55014-2:2015EN 61000-3-2:2014EN 61000-3-3:2013 | ||
Toto prohlášení o shodě tvoří základ pro označení výrobku CE
AddressNingbo
Data:14/2/2024
PODPIS
宁波得珂信息技术有限公司
NINGBO DEKO INFORMATION TECHNOLOGY CO.,LTD
Jewr
⚠️ Důležité: Před použitím výrobku si přečtěte tuto uživatelskou příručku. Uschovejte si návod pro budoucí použití.
Zavedenie
Všeobecné bezpečnostné upozornenia na elektrické náradie
Bezpečnost' na pracovisku
Elektrická bezpečnost'
Používanie a starostlivost' o elektrické náradie
• Ruky držte d'alej od oblasti rezu. Nesiahajte pod rezaný materiál.
Pred použitím si prečítajte návod na použitie.
Elektrické náradie a batérie nevyhadzujte do domového odpadu! Výrobky zlikvidujte v súlade s predpismi a požiadavkami miestne orgány.
Orezanie zárubne a zárubne na položenie podlahy
Na dodržanie lehoty stačí zaslať výpis pred jej uplynutím.
