NÁVOD K OBSLUZE Lumion 2025 GoGen

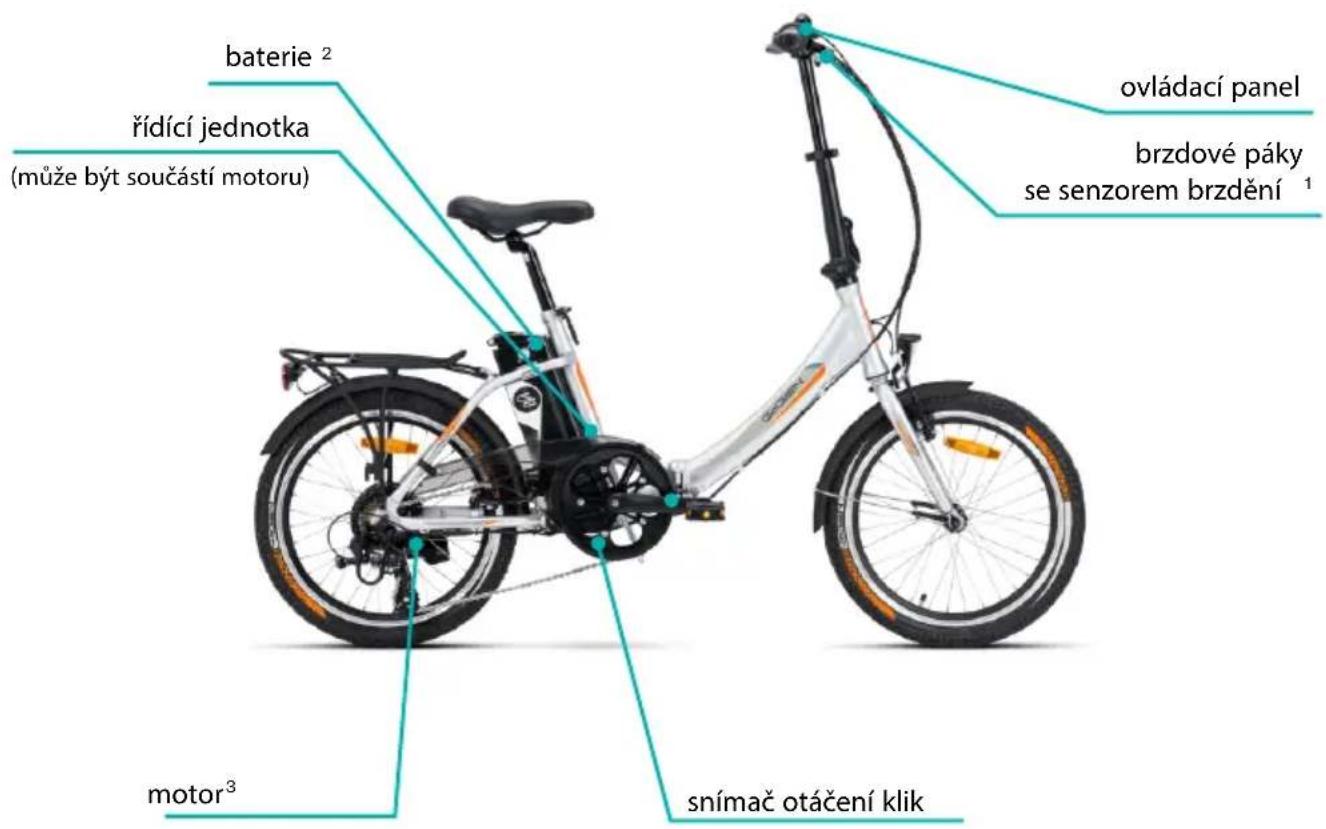

Co je elektrokolo a z čeho se skládá

Za elektrokolo považujeme jakékoliv jízdní kolo, které je vybaveno elektromotorem, řídící jednotkou a baterií. Pohonná jednotka plní roli jakéhosi pomocníka, který jezdci pomáhá při šlapání a stará se o jeho pohodlí. Obecně přitom platí, že dopomoc motoru může být aktivována pouze tehdy, pokud jezdec sám aktivně otáčí klikami a šlape. Pohyb klik je snímán speciálním senzorem umístěným ve středovém složení. Maximální rychlost elektrokola s asistencí motoru je přibližně 25 km/h. Po dosažení této rychlosti se motor automaticky vypne a vy pokračujete dál jako na jakémkoli jiném jízdním kole. Pokud se vám vybije baterie nebo máte elektromotor vypnutý, do cíle můžete pokračovat za využití vlastních sil bez jakéhokoliv dalšího odporu.

Elektromotor je možné uvést do pohybu také pomocí ovládacího tlačítka či akcelerátoru, avšak pouze do maximální povolené rychlosti 6 km/h. Tato funkce bývá označována jako asistent chůze a využijete ji při jakékoliv manipulaci s elektrokolem. Dosažení vyšší rychlosti není možné bez aktivního přičinění jezdce. Na každé elektrokolo, které svými vlastnostmi odpovídá evropské normě EN 15194-1, se z hlediska zákona o provozu na pozemních komunikacích pohlíží jako na běžné jízdní kolo. Pro jízdu na takovém elektrokole nepotřebujete řidičské oprávnění, můžete se bez obav pohybovat po cyklostezkách a cyklistická přilba je povinná pouze do osmnácti let věku. Používání cyklistické přilby přesto důrazně doporučujeme všem uživatelům elektrokola bez rozdílu.

baterie 2 řídící jednotka (může být součástí motoru) ovládací panel brzdové páky se senzorem brzdění 1 motor3 snímač otáčení klik

Technická data elektrokola	:
Jmenovitý výkon motoru	250 W
Napětí systému	36 V
Provozní teplota	0 / +40 °C
Skladovací teplota	10 / +40 °C
Stupeň krytí IP 54(ochrana proti prachu a stříkající vodě)

1 Pouze u modelů vybavených mechanickými brzdami.
2 Baterie může být umístěna na rámové trubce, za sedlovou trubkou nebo v nosiči.
3 Motor může být umístěn v zadním kole, předním kole nebo ve šlapacím středu.

Základní informace pro užívání elektrokola

DÜLEŽITÉ: Před každou jízdou zkontrolujte funkčnost brzd a stav nabití baterie. Při jízdě na elektrokole vždy používejte cyklistickou přilbu!

Jízda na elektrokole

Na elektrokole se jezdí stejně jako na kterémkoliv jiném jízdním kole. Stačí se rozjet a šlapat. Motor se po roztočení klik samočinně aktivuje a dále pracuje dle nastaveného režimu asistence. V případě použití brzd se motor automaticky vypne. To neplatí pro modely s hydraulickými kotoučovými brzdami, jejichž páky nejsou vybaveny všemi potřebnými senzory.

U těchto modelů se motor vypne do dvou vteřin poté, co přestanete šlapat. Jakmile dosáhnete rychlosti 25 km/h, motor se automaticky vypne a znovu se aktivuje ve chvíli, kdy rychlost jízdy opět klesne pod tuto hranici. Motor nepracuje ani tehdy, pokud nešlapete nebo klikami otáčíte dozadu.

DÜLEŽITÉ: Dlouhodobá jízda s nízkými otáčkami motoru a vysokým režimem asistence může vést k přehřívání a v případě velkého zatížení dokonce k poškození motoru. V takové chvíli důrazně doporučujeme snížit režim asistence.

Funkce elektrokola může být ovlivněna vnějšími elektromagnetickými vlivy (např. radary, radiolokátory apod.).

DOPORUČENÍ: V případě potíží s přeřazováním na lehčí či těžší převod doporučujeme dodatečnou instalaci snímače "Gear sensor", který v průběhu přeřazení vyřadí motor na krátký okamžik z funkce. Ke změně převodu tak nedochází v plném záběru motoru, což je šetrné nejen k motoru samotnému, ale také ke všem komponentům převodového systému.

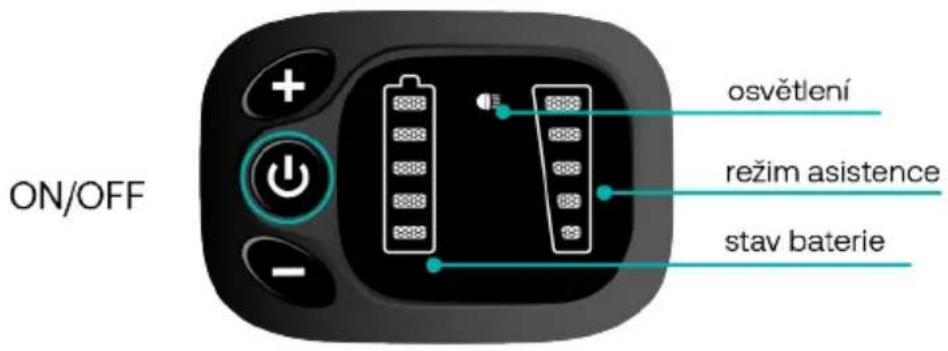

Ovládání elektrokola LED

ON/OFF osvětlení režim asistence stav baterie

Zapnutí a vypnutí

1. Zapněte napájení elektrického systému na baterii

Aktivujte baterii stisknutím tlačítka na jejím těle.

2. Zapněte ovládací panel elektrokola

Stiskněte a podržte tlačítko zapnutí na ovladači na 5 vteřin. Stejným způsobem elektrický systém také vypnete. Systém se z důvodu úspory elektrické energie automaticky vypne po 10 minutách nečinnosti.

Nastavení režimu asistence

Změnu režimu asistence v rozsahu 1–5 provedete stisknutím tlačítek + a - . Pokud chcete jet bez asistence jako na běžném jízdním kole, vypněte elektrický systém tlačítkem vypnutí.

UPOZORNĚNÍ: Při jízdě s nízkými otáčkami motoru a vysokým režimem asistence se motor může krátkodobě rozvibrovat. V takovém připadě doporučujeme ihned snížit režim asistence.

Asistent chüze

Aktivaci asistenta chůze provedete stisknutím a přidržením tlačítka - . Pro aktivaci režimu asistenta musí být nastaven režim asistence 1–5. Tato funkce slouží pro usnadnění manipulace s elektrokolem, typicky při chůzi s elektrokolem po boku. Rychlost elektrokola se v tomto případě pohybuje v rozmezí 4 až 6 km/h. Asistent chůze bude vypnut ihned po uvolnění tlačítka.

UPOZORNĚNÍ: Po aktivaci asistenta chůze se elektrokolu nesnažte bránit v pohybu. V takovém případě může dojít k poškození motoru.

ZAPNUTÍ/VYPNUTÍ OSVĚTLENÍ

Pro zapnutí / vypnutí osvětlení stiskněte a podržte tlačítko + na 1 vteřinu. Na displeji se rozsvítí ≡.

INDIKÁTOR STAVU BATERIE

Slouží pro získání představy o zbývající kapacitě baterie. Pakliže všechny LED diody svítí, baterie je plně nabitá. V případě nižšího napětí baterie (nižší aktuální kapacity) a vyšší momentální zátěže (např. při jízdě do kopce) může zobrazení kapacity na ovládacím panelu kolísat. Přesnější údaj o kapacitě baterie nabídne indikátor umístěný přímo na baterii.

Baterie

Doporučení

Baterie je nejdražší součástí celého elektrokola. Jejímu dobíjení, skladování a manipulaci s ní proto věnujte zvýšenou pozornost. Baterie obsahuje některé chemické látky, které mohou být v případě nesprávného použití nebezpečné. Pozor, lithium a jeho oxidy jsou při kontaktu s vlhkem hořlavé.

Baterii nikdy nerozebírejte. Nesprávným postupem byste ji mohli snadno poškodit. Zároveň hrozí nebezpečí poranění v důsledku vznícení nebo dokonce výbuchu. Mějte na paměti, že porušením garanční pečeti ztrácíte záruku na baterii a všechny její součásti.

UPOZORNĚNÍ: Pokud je kapacita baterie příliš nízká, motor přestane mít hladký chod a začne běžet nepravidelně. V takovém případě vypněte systém elektropohonu a dále pokračujte bez jeho dopomoci jako na běžném jízdním kole. Zahřátí baterie je běžný jev a není závadou. Baterie je chráněna teplotním čidlem a v případě nadměrného přehřátí (např. kvůli vysokým okolním teplotám) se automaticky odpojí. Vyčkejte, až vychladne na provozní teplotu a poté pokračujte v jízdě.

UPOZORNĚNÍ: S klesající úrovní nabití baterie dochází ke snižování výkonu motoru. Při 30% nabití baterie může motor dávat už jen poloviční výkon. (mění se v závislosti na typu motoru)

Před ponecháním elektrokola na veřejném místě baterii vždy zamkněte a klíč si vezměte s sebou. Předejdete nebezpečí odcizení baterie.

Při jízdě mějte baterii vždy zamčenou! Zámek baterie neslouží pouze jako ochrana před jejím odcizením, ale také zajištuje její bezpečné uchycení.

Baterie bez kolébkových vypínačů mají funkci automatického vypnutí po cca 30 minutách (čas se může lišit dle typu). Baterie není schopna detekovat nízký odběr displeje, proto se může stávat, že při dlouhé jízdě s vypnutou přípomocí motoru dojde k automatickému vypnutí baterie, a tím i celého systému. Krátkodobou aktivací přípomoci můžete tomuto vypínání předcházet.

POZOR: Před jakoukoliv manipulací baterii vždy vypněte.

Páteřová baterie

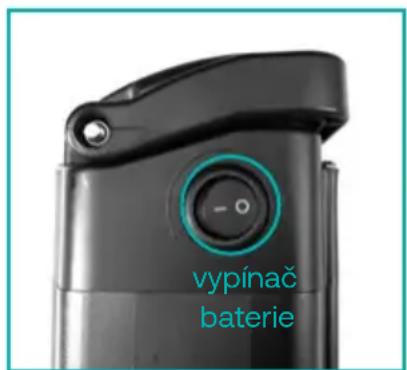

Zapnutí: zapněte baterii vypínačem v horní části baterie.

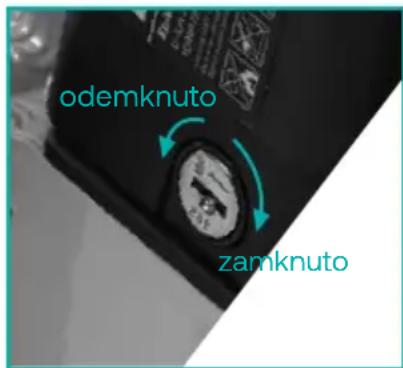

Manipulace: pro vyjmutí baterie nejprve z rámu vysuňte sedlovou trubku i se sedlem. Zámek se nachází ve spodní části baterie. Poté otočte klíčem do pozice UNLOCK a baterii vyjměte tahem za madlo směrem vzhůru.

Vložení baterie se provádí v opačném pořadí. Baterii nasadte drážkou na vodící lištu, jinak nepůjde zasunout až dolů. Baterii zasunujte opatrně, aby nedošlo k poškození konektoru prudkým nárazem. Pro zajištění baterie otočte klíčkem do pozice LOCK a klíček vyjměte.

Zjištění stavu nabití baterie: pomocí LED indikátoru umístěného na horní části baterie, který aktivujete stisknutím tlačítka. Baterie musí být zapnutá. Baterie má plnou kapacitu, když svítí 4 LED diody (3 zeleně, 1 červeně). Pokud svítí pouze červená LED dioda, znamená to, že baterie je téměř vybitá a musí být co nejdříve nabita.

vypínač baterie

odemknuto zamknuto

Nabíjení baterie

DOPORUČENÍ: Lithiové baterie nemají paměťový efekt, tudíž je můžete dobíjet kdykoliv, ideálně po každém použití elektrokola. Vzhledem k samočinnému vybíjení, které způsobuje postupnou ztrátu kapacity, doporučujeme při dlouhodobém skladování baterii pravidelně kontrolovat a v případě poklesu kapacity dobít na doporučenou úroveň 60 – 80% její celkové kapacity.

Baterii můžete dobíjet bud' prímo na elektrokole, anebo ji můžete z elektrokola vyjmout a dobíjet odděleně. Před nabíjením baterii vždy vypněte. Baterie nabíjejte pouze v suchém prostředí. Nabíjecí konektor není odolný proti stříkající vodě. Baterii dobíjejte ideálně při pokojové teplotě (15–20 °C). Nabíjení při okolní teplotě nižší než 0 °C nebo vyšší než 40 °C může baterii vážně poškodit.

Skladování baterie

Baterii skladujte na suchém a dobře větraném místě, mimo přímé sluneční záření a jiné tepelné zdroje, při teplotě v rozsahu od -10 do 40°C (Optimálně 15–20°C).

V případě skladování v chladném prostředí je nutné baterii před uvedením do provozu nechat zahřát na optimální provozní teplotu (20 °C).

Baterii nenechte nikdy zcela vybitou. Mohla by se tím trvale poškodit. V případě, že se baterie zcela vybije, dobijte ji nejdřív přibližně na polovinu kapacity a poté ji nechte vychladnout. Po vychladnutí baterie ji nabijte do plné kapacity.

Při dlouhodobém skladování (například v zimním období) udržujte baterii nabitou na cca 60–80% její kapacity. Neskladujte ji trvale připojenou k nabíječce ani umístěnou na elektrokole.

Lithiové baterie se při nečinnosti postupně vybíjejí (cca 5–10% kapacity za měsíc). Proto baterii pravidelně kontrolujte a v případě poklesu její kapacity dobijte na doporučenou úroveň 60–80%.

DOPORUČENÍ: Baterie Li-Ion jsou plně recyklovatelné. Po ukončení životnosti baterie ji můžete odevzdat na kterémkoliv sběrném místě nebo u vašeho prodejce.

Montáž a nastavení

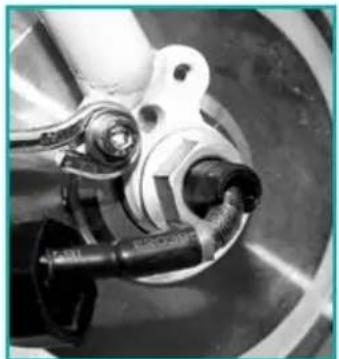

Montáž a demontáž kola s nábojovým motorem

Z důvodu přepravy či servisu může v budoucnu nastat situace, kdy budete potřebovat demontovat kolo se zapleteným motorem. Nejprve rozpojte konektor motoru, který se nachází přibližně 20 cm od vstupu do motoru. Poté povolte brzdovou čelist (pokud je použita), přeřadťe na nejmenší pastorek (u zadních motoru), klíčem č. 18 povolte matice motoru a kolo vyjměte z patek. Při zpětné montáži postupujte v přesně obráceném pořadí.

UPOZORNĚNÍ: Při montáži kola se zapleteným motorem dbejte na správnou pozici středové osy vybráním směrem dolů. Kabel musí do motoru vstupovat zespoda. V opačném případě by se po něm mohla do motoru dostat voda a dojít k poškození motoru.

UPOZORNĚNÍ: Při zapojování konektoru dávejte pozor, aby vylisované šipky na obou částech konektoru směřovaly proti sobě. Konektor spojte dostatečnou silou. Nedostatečné zasunutí může způsobit nefunkčnost motoru nebo poškození konektoru.

Jak smontovat elektrokolo?

Instalace brzdového kotouče

Při instalaci brzdového kotouče použijte originální šrouby od motoru (M5x8). V případě použití šroubů delších než 8 mm dojde k zablokování vnitřní části motoru.

DOPORUČENÍ: Baterie Li-Ion jsou plně recyklovatelné. Po ukončení životnosti baterie ji můžete odevzdat na kterémkoliv sběrném místě nebo u vašeho prodejce.

Údržba elektrokola

UPOZORNĚNÍ: Nikdy neponořujte baterii, nabíječku nebo ostatní elektrosoučástky do vody či jiné kapaliny. Nikdy elektrokolo neomývejte tlakovou myčkou (WAP). Před mytím elektrokola vždy vyjměte baterii.

Pravidelná údržba elektrokola

• Věnujte pozornost pravidelné údržbě svého elektrokola. Jen tak dosáhnete jeho bezproblémového fungování, prodloužíte jeho životnost a zajistíte bezpečí nejen sobě, ale i ostatním účastníkům silničního provozu.
• Udržujte elektrokolo a všechny jeho komponenty čisté.
• Použijte pouze doporučené a vyzkoušené čistící materiály (např. značky Dirtwash nebo Pure od anglického výrobce Weldtite).
• Pravidelně mažte řetěz vhodnými oleji (např. značky TF2 od anglického výrobce Weldtite).
• Pokud budete elektrokolo používat také v zimním období, po každé jízdě jej pečlivě očistěte od soli. Zvýšenou pozornost věnujte kontaktům baterie a dalším konektorům elektrovýbavy.
• Při jakékoliv manipulaci s elektrokolem dávejte pozor, aby nedošlo k poškození kabelů elektrického systému. Poškozené kabely představují riziko úrazu elektrickým proudem.
• Pravidelně kontrolujte správné dotažení všech spojů a funkčnost brzd. Pozornost věnujte také všem ostatním komponentům a ujistěte se, zda nejsou poškozené či opotřebené. Hledejte praskliny na rámu, vidlici, představci či řídítkách, poškozené kabely, poškozený obal baterie a podobně.
• Před přepravou na autě či v autě z elektrokola vždy vyjměte baterii.

DOPORUČENÍ: Pokud chcete předejít defektům duše, doporučujeme použít tmel na prevenci defektu (např. Dr. Sludge od anglického výrobce Weldtite.

DOPORUČENÍ: Při výběru dětské sedačky, vozíku za kolo či nosiče kola na auto se, s ohledem na polohu dílů pohonu, speciální tvar rámu a zvýšenou hmotnost, porad'te s autorizovaným partnerem.

DÜLEŽITÉ: Neodborná manipulace s elektrokolem nad rámec tohoto manuálu, použití neoriginálních dílů (např. jiná baterie), zásah do konstrukce elektrokola či do zapojení elektrického systému může mít za následek poškození elektrokola a ztrátu záruky.

Nejčastější otázky

Jak se mám starat o baterii?

Nejlepší péče o baterii je pravidelná jízda na elektrokole. Čím více, tím lépe. Optimální stav baterie pro dosažení nejdelší životnosti je mezi 20 % a 80 % nabití. Při prvním užití elektrokola nemusíte baterii nejdřív nabít, ale můžete rovnou vyrazit. Snažte se vracet z vyjížďky s alespoň 10% baterie.

Pokud je baterie zcela vybitá, nabijte ji nejdřív přibližně na polovinu její kapacity, poté ji nechte vychladnout a následně ji dobijte úplně. V zimě baterii uložte na suché místo s teplotou alespoň 15°C a nabitou přibližně na poloviční na kapacitu. Pak už jen stačí ji jednou za měsíc zkontrolovat a v případě, že kapacita klesla ji dát cca na hodinu nabíjet.

Kolik km na elektrokole ujedu?

Dojezd se nikdy nedá přesně určit ani garantovat a vždy záleží na několika faktorech – váha vjezdce, profil trati, využití elektrické dopomoci, teplotní podmínky, technický stav elektrokola atd. Pokud vás čeká delší výlet a nejste si dojezdem jisti, vezměte s sebou i nabíječku.

Jakou životnost má baterie?

Stejně jako dojezd, tak ani životnost baterie se nedá přesně určit. Je však pravidlo, že čím víc se na elektrokole jezdí, tím déle baterie vydrží. Jde zde o to aby byla pravidelně nabíjena a vybíjena. Dá se říct, že při prokazatelně dobré péči může životnost baterie dosáhnout i více než 4–5 let. Během této doby baterie průběžně ztrácí kapacitu.

Co až mi baterie přestane fungovat?

Až baterie doslouží, je třeba pořídit si novou baterii. GOGEN drží většinu baterií skladem právě pro tyto účely a doporučujeme v takovém případě navštívit jakéhokoliv partnera GOGEN koupit zde novou baterii. Původní baterie je zcela recyklovatelná a doporučujeme ji odevzdat na kterémkoliv sběrném místě nebo u vašeho prodejce.

Co mám s elektrokolem dělat přes zimu?

Jakmile na elektrokole přestanete jezdit, uložte ho na suché místo s teplotou 15–20°C. Vyjměte baterii a ujistěte se, že je nabitá přibližně na polovinu kapacity a baterii pak uložte.

Po měsíci až dvou je dobré zkontrolovat, zda neubyla kapacita pod 30 % a pokud ano, baterii připojte přibližne na hodinu na nabíječku. Ideální dlohodobá skladovací kapacita baterií je 70-80% kapacity.

Baterii nenechávejte dlouhodobě vybitou, může to způsobit její nevratné poškození. Pokud zjistíte, že je vaše baterie vybitá, dobijte ji na polovinu kapacity a pak ji nechte vychladnout. Po vychladnutí ji dobijte zcela.

Rychlost 25 km/h je málo, dá se s ní něco dělat?

Po dosažení této rychlosti elektrokolo vypne motor, nicméně motorem nijak nebrzdí a dá se tedy dál šlapat jako na běžném jízdním kole. Elektrokolo se dá takzvaně nachipovat, tedy zvýšit maximálni rychlost, při které elektrokolo vypíná motor.

Záruka elektrokola

Garanční prohlídka

Pro zajištění plné funkčnosti elektrokola je doporučeno provést takzvanou garanční prohlídku. Ta se provádí zpravidla po 300 km jízdy. Během prohlídky se zkontroluje dotažení všech spojů, nastavení brzd a převodů a samozřejmě také elektrický systém samotný. Prohlídku provede prodejce, u kterého jste elektrokolo zakoupili, a ten ji také potvrdí přímo do záručního listu.

Garanční prohlídku doporučujeme provést do 3 měsíců od začátku platnosti záruky (zpravidla datum prodeje) nebo po najetí přibližně 300 km. Pokud garanční prohlídka provedena nebude, elektrokolo může být následným používáním trvale poškozeno. V takovém případě nebude záruka uznána.

Postup při reklamaci

• Reklamaci elektrokola nebo baterie uplatňujte vždy u svého prodejce, kde jste elektrokolo zakoupili.
• Při uplatnění reklamace předložte doklad o koupi, záruční list s potvrzenou garanční prohlídkou a zapsanými výrobními čísly rámu a baterie, uveďte důvod reklamace a popis závady.

Záruční podmínky

24 měsíců na rám a komponenty elektrokola – vztahuje se na výrobní vady a vady materiálu mimo běžné opotřebení používáním.

12 měsíců na kapacitu – jmenovitá kapacita baterie neklesne pod 70 % své celkové kapacity v průběhu 12 měsíců od prodeje elektrokola.

Záruční doba se prodlužuje o dobu, po kterou byl výrobek v záruční opravě.

Záruka se vztahuje pouze na prvního majitele.

Podmínky záruky

• Elektrokolo musí být používáno výhradně k účelu, ke kterému bylo vyrobeno.
• Elektrokolo musí být používáno, skladováno a udržováno podle tohoto uživatelského manuálu.
• Na elektrokole musí být provedena garanční prohlídka do 3 měsíců od začátku platnosti záruky.

• Bylo-li zjištěno, že k poškození výrobku došlo vinou uživatele (havárií, neodbornou manipulací nad rámec tohoto uživatelského manuálu, neodborným zásahem do konstrukce elektrokola či do zapojení elektrického systému, špatným uskladněním apod.).
• Uplynutím záruční doby.
• Jedná-li se o běžné opotřebení používáním (např. opotřebení plástů, řetězu, kazety, převodníků, brzdových destiček či špalíků apod.).
• Necháte-li si elektrokolo chipovat.

PROHLÁŠENÍ O SHODĚ

OLPRAN spol. s r.o.

Libušina 526/101, Olomouc 77900

IČ: 15502198, DIČ: CZ15502198

jakožto výrobce níže uvedených produktů vydává toto prohlášení o shodě podle nařízení Evropského parlamentu a Rady (EU) 2016/425, směrnice 2006/42/ES a směrnice 2014/30/EU.

PŘEDMĚT PROHLÁŠENÍ:

Elektrokola značky GOGEN, modely:

• Bellis
• Revonix
• Nexora
• Campo
• Proxima
• Salta
• Lumion

Tato elektrokola splňují požadavky platných předpisů a norem, včetně:

• EN 15194:2017 - Elektrokola s pomocným pohonem
• EN 60204-1:2018 - Bezpečnost elektrických zařízení
• EN 62133-2:2017 - Bezpečnost lithiových baterií

Na této bázi prohlašujeme na svou vědomost a odpovědnost, že výše uvedené produkty splňují veškeré příslušné požadavky evropské legislativy a jsou v souladu s technickými normami a předpisy.

V Olomouci dne 18.3.2025

OLPRAN spol. s r.o.

OLPRAN OLPRAN spol. s r.o. sekretariát Libušina 526/101, 772 11 OLOMOUC IČ: 155 02 198 DIČ: CZ15502198

Likvidace elektrických a elektronických zařízení

Použité elektrické nebo elektronické výrobky (motor, baterie, displej, snímače, kabeláž) nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde bude přijat zdarma.

Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví. Další podrobnosti si vyžádejte od místního úřadu nebo od nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být uděleny pokuty či jiné sankce v souladu s národními předpisy.
