NÁVOD K OBSLUZE LOE8F38V ELECTROLUX

CS Návod k použití | Trouba 3

Vítá vás Electrolux! Děkujeme vám, že jste si vybrali náš spotřebič.

Rady k používání, brožury, pokyny pro odstraňování závad a informace o servisu a opravách získáte na:

www.electrolux.com/support

Změny vyhrazeny.

OBSAH

1. BEZPEČNOSTNÍ INFORMACE....3
2. BEZPEČNOSTNÍ POKYNY 5
3. POPIS VÝROBKU....8
4. OVLÁDACÍ PANEL....8
5. PŘED PRVNÍM POUŽITÍM 9
6. DENNÍ POUŽÍVÁNÍ 9
7. DOPLNKOVÉ FUNKCE....11
8. FUNKCE HODIN....12
9. POUŽIVÁNÍ PRÍSLUŠENSTVÍ......13
10. TIPY A RADY....14
11. ČIŠTĚNÍ A ÚDRŽBA.... 16
12. ODSTRAŇOVÁNÍ ZÁVAD....18
13. ENERGETICKÁ ÚČINNOST.... 19
14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ...... 21

1. ▲BEZPEČNOSTNÍ INFORMACE

Tento návod si pečlivě přečtěte ještě před instalací spotřebiče a jeho prvním použitím. Výrobce nenese odpovědnost za žádný úraz ani škodu v důsledku nesprávné instalace nebo použití. Návod k použití vždy uchovávejte na bezpečném a přístupném místě pro jeho budoucí použití.

1.1 Bezpečnost dětí a zranitelných osob

- Tento spotřebič smí používat děti starší osmi let nebo osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud tak činí pod dozorem nebo obdrželi instrukce týkající se bezpečného provozu spotřebiče, a pokud rozumí rizikům spojeným s provozem spotřebiče. Děti mladší osmi let a osoby s rozsáhlým a komplexním

postižením bez stálého dozoru udržujte z dosahu spotřebiče.

• Zabraňte dětem, aby si hrály se spotřebičem.
• Všechny obaly uschovejte mimo dosah dětí a řádně je zlikvidujte.
  • VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Během používání a chladnutí udržujte spotřebič mimo dosah dětí a domácích zvířat.
• Je-li spotřebič vybaven dětskou bezpečnostní pojistkou, doporučuje se ji aktivovat.
• Čištění a uživatelskou údržbu spotřebiče by neměly provádět děti bez dozoru.

1.2 Všeobecné bezpečnostní informace

• Spotřebič je určen výhradně pro přípravu jídel.
• Tento spotřebič je určen k běžnému domácímu použití ve vnitřních prostorách.
• Tento spotřebič lze používat v kancelářích, hotelových pokojích, motelech, agropenzionech a v podobných ubytovacích zařízeních, kde využití nepřesahuje (průměrnou) úroveň využití v domácnosti.
• Tento spotřebič smí instalovat a výměnu kabelu provádět jen kvalifikovaná osoba.
• Nepoužívejte spotřebič, dokud není nainstalován do vestavné konstrukce.
• Před prováděním jakékoli údržby vždy spotřebič odpojte od napájení.
• Je-li napájecí kabel poškozený, smí ho vyměnit pouze výrobce, autorizované servisní středisko nebo osoby s podobnou příslušnou kvalifikací. Jinak by mohlo dojít k úrazu elektrickým proudem.
  • VAROVÁNÍ: Před výměnou žárovky se ujistěte, že je spotřebič vypnutý, abyste zabránili možnému úrazu elektrickým proudem.

• VAROVÁNÍ: Spotřebič a jeho přístupné části se při použití zahřívají na vysokou teplotu. Nedotýkejte se topných článků ani vnitřních ploch spotřebiče.
- Při vkládání nebo vyjímání příslušenství či nádobí vždy používejte kuchyňské chňapky.

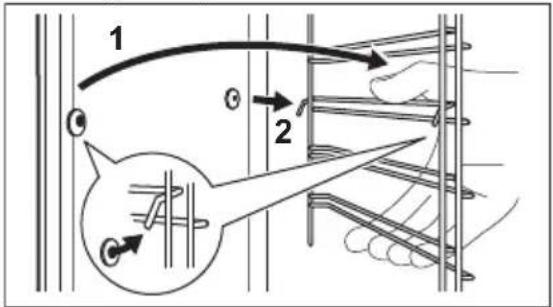

- Chcete-li odstranit drážky na rošty, vytáhněte z bočních stěn nejdřív jejich přední část a poté zadní část. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.
- K čištění spotřebiče nepoužívejte čisticí zařízení na páru.
- K čištění skleněných dvířek nepoužívejte drsné čisticí prostředky nebo ostré kovové škrabky. Mohly by poškrábat povrch, což by mohlo následně vést k rozbití skla.

2. BEZPEČNOSTNÍ POKYNY

2.1 Instalace

VAROVÁNÍ!

Tento spotřebič smí instalovat jen kvalifikovaná osoba.

• Odstraňte veškerý obalový materiál.
• Poškozený spotřebič neinstalujte ani nepoužívejte.
• Postupujte podle pokynů k instalaci, které jsou k dispozici na našich webových stránkách.
• Při přemist'ování spotřebiče bud'te vždy opatrní, protože je těžký. Vždy používejte ochranné rukavice a uzavřenou obuv.
• Netahejte spotřebič za držadlo.
• Spotřebič nainstalujte na bezpečném a vhodném místě, které splňuje požadavky na instalaci.
• Dodržujte minimální vzdálenosti od ostatních spotřebičů a nábytku.
• Před instalací spotřebiče ověřte, zda se jeho dvířka otevírají bez omezení.
• Spotřebič je vybaven elektrickým chladicím systémem. Musí být zapojen do elektrické sítě.

2.2 Připojení k elektrické síti

VAROVÁNÍ!

Hrozí nebezpečí požáru nebo úrazu elektrickým proudem.

• Veškerá elektrická připojení by měla být provedena kvalifikovaným elektrikářem.
• Spotřebič musí být uzemněn.
• Zkontrolujte, zda údaje na typovém štítku souhlasí s parametry elektrické sítě.
• Vždy používejte správně instalovanou sít'ovou zásuvku s ochranou proti úrazu elektrickým proudem.
• Nepoužívejte rozbočovací zástrčky ani prodlužovací kabely.
• Dbejte na to, abyste nepoškodili napájecí kabel a síťovou zástrčku. Jestliže potřebujete přívodní kabel vyměnit, musí výměnu provést námi autorizované servisní středisko.
• Sít'ové kabely se nesmí dotýkat nebo se nacházet v blízkosti dvířek spotřebiče nebo výklenku pod spotřebičem, obzvláště je-li spotřebič v provozu nebo jsou-li dvířka horká.
• Ochrana před úrazem elektrickým proudem u živých či izolovaných částí musí být připevněna tak, aby nešla odstranit bez použití nástrojů.
• Sít'ovou zástrčku zapojte do síťové zásuvky až na konci instalace spotřebiče.

Po instalaci musí zůstat sít'ová zástrčka nadále dostupná.

• Pokud je sít'ová zásuvka uvolněná, nezapojujte do ni sít'ovou zástrčku.
• Neodpojujte spotřebič ze zásuvky tahem za kabel. Vždy tahejte za zástrčku.
• Používejte pouze správná izolační zařízení: ochranné vypínače vedení, pojistky (pojistky šroubového typu se musí odstranit z držáku), ochranné zemnicí jističe a stykače.
• Je nutné instalovat vhodný vypínač nebo izolační zařízení k řádnému odpojení všech napájecích vodičů spotřebiče. Toto izolační zařízení musí mít mezeru mezi kontakty alespoň 3 mm širokou.
• Spotřebič se dodává se sít'ovou zástrčkou a napájecím kabelem.

Typy kabelů vhodné pro instalaci nebo výměnu v Evropě:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Průřez kabelu viz celkový příkon uvedený na typovém štítku. Také se můžete řídit tabulkou:

Celkový výkon (W) Průřez kabelu (mm²)

maximálně 1 380 3x0.75

maximálně 2 300 3x1

maximálně 3 680 3x1.5

Uzemňovací kabel (zelený/žlutý kabel) musí být o 2 cm delší než hnědý fázový a modrý nulový kabel.

2.3 Použijte

VAROVÁNÍ!

Hrozí nebezpečí zranění, popálení, úrazu elektrickým proudem či výbuchu.

• Neměňte technické parametry spotřebiče.
• Ujistěte se, že větrací otvory nejsou zablokované.
• Během provozu nenechávejte spotřebič bez dozoru.

• Po každém použití spotřebič vypněte.

• Pokud je spotřebič v provozu, bud'te při otevírání jeho dvířek opatrní. Může uniknout horký vzduch.

• Nepoužívejte spotřebič, máte-li vlhké ruce, nebo když je v kontaktu s vodou.
• Na otevřená dvířka netlačte.
• Nepoužívejte spotřebič jako pracovní nebo odkládací plochu.
• Dvířka spotřebiče otvírejte opatrně. Používáte-li přísady obsahující alkohol, může vzniknout směs alkoholu a vzduchu.
• Při otvírání dvířek nesmí být v blízkosti spotřebiče jiskry ani otevřený oheň.
  • Vždy používejte sklo a sklenice schválené k zavařování.
• Do spotřebiče, do jeho blízkosti nebo na spotřebič neumist'ujte hořlavé předměty nebo předměty nasáklé hořlavinami.

VAROVÁNÍ!

Hrozí nebezpečí poškození spotřebiče.

• Aby nedošlo k poškození nebo změnám barvy smaltu:
  – Nepokládejte nádoby ani jiné předměty přímo na dno spotřebiče.
  – Nepokládejte hliníkovou fólii přímo na dno vnitřku spotřebiče.
  – Nenalévejte vodu přímo do horkého spotřebiče.
  – Po dokončení přípravy jídla nenechávejte ve spotřebiči vlhké talíře ani jídlo.
  – Při vkládání nebo vyjímání příslušenství bud’te opatrní.

- Barevné změny na smaltovaném povrchu nebo nerezové oceli nemají vliv na výkon spotřebiče.

- Pří pečení vláčných moučníků použijte hluboký plech. Ovocné šťávy mohou zanechat trvalé skvrny.

• Vždy vařte se zavřenými dvířky spotřebiče.

- Je-li spotřebič instalován za nábytkovým panelem (např. dvířky), dvířka nábytku nesmí být nikdy zavřená, když je spotřebič v provozu. Za zavřeným nábytkovým panelem může docházet k nárůstu horka a vlhka, což může následně poškodit spotřebič, pouzdro nebo podlahu. Nezavírejte nábytkový panel, dokud spotřebič po použití zcela nevychladne.

2.4 Čištění a údržba

VAROVÁNÍ!

Hrozí nebezpečí poranění, požáru nebo poškození spotřebiče.

• Před údržbou spotřebič vždy vypněte a vytáhněte síťovou zástrčku ze zásuvky.
• Přesvědčte se, že je spotřebič chladný. Mohlo by dojít k prasknutí skleněných panelů.
• Dojde-li k poškození skleněných panelů dveří, ihned je vyměňte. Obrat’te se na autorizované servisní středisko.
• Při vyjímání dvířek ze spotřebiče bud'te opatrní, dvířka jsou těžká.
• Spotřebič čistěte pravidelně, abyste zabránili poškození materiálu jeho povrchu.
• Spotřebič čistěte vlhkým měkkým hadrem. Používejte pouze neutrální mycí prostředky. Nepoužívejte prostředky s drsnými částicemi, drátěnky, rozpouštědla nebo kovové předměty.
• Použijete-li sprej do trouby, říd'te se bezpečnostními pokyny uvedenými na jeho balení.
• Nečistěte katalytický smalt pomocí čisticích prostředků.

2.5 Vnitřní osvětlení

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem.

• Pokud jde o žárovku (žárovky) v tomto spotřebiči a samostatně prodávané náhradní žárovky: Tyto žárovky jsou navrženy tak, aby odolaly extrémním fyzickým podmínkám v domácích spotřebičích, at’ už jde o teplotu, vibrace či vlhkost, nebo jsou určeny k signalizaci informací o provozním stavu spotřebiče. Nejsou určeny k použití v jiných spotřebičích a nejsou vhodné k osvětlení místností v domácnosti.
• Tento výrobek obsahuje světelný zdroj s třídou energetické účinnosti G.
• Používejte pouze žárovky se stejnými vlastnostmi.

2.6 Servis

• Je-li nutná oprava spotřebiče, obrat'te se na autorizované servisní středisko.
• Používejte pouze originální náhradní díly.

2.7 Likvidace

VAROVÁNÍ!

Hrozí nebezpečí úrazu či udušení.

• Pro informace ohledně správné likvidace spotřebiče se obrat'te na místní úřady.
• Spotřebič odpojte od elektrické sítě.
• Odřízněte síťový kabel v blízkosti spotřebiče a zlikvidujte jej.

3. POPIS VÝROBKU

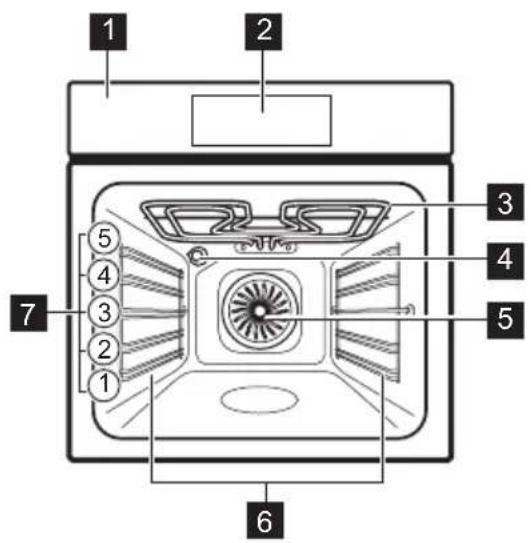

3.1 Celkový pohled

1 2 3 4 5 6 7 5 4 3 2 1

1 Ovládací panel
2 Displej
3 Topné těleso
4 Osvětlení
5 Ventilátor
6 Zasouvací mřížka, vyjímatelné
7 Polohy mřížky

4. OVLÁDACÍ PANEL

4.1 Přehled ovládacího panelu

1 2 3 5 6

1	Za-pnout / Vypnout	Stisknutím a podržením zapnete a vypnete spotřebič.
2	Nabídka	Uvádí možnosti spotřebiče a funkce nastavení.
3	Oblíbe-né	Zobrazí oblíbená nastavení.
4	Display	Zobrazí aktuální nastavení spotřebiče.
5	Lamp switch	Slouží k zapnutí a vypnutí osvětlení.
6	Rychlé zahřátí	Slouží k zapnutí a vypnutí funkce: Rychlé zahřátí.

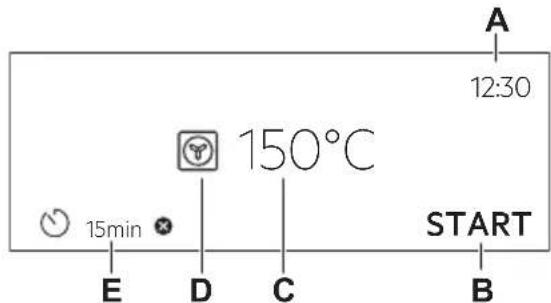

4.2 Displej

Displej s nastavenými klíčovými funkcemi.

A 12:30 150°C START 15min E D C B

A. Denní čas
B. ZAPNOUT / VYPNOUT
C. Teplota
D. Heating functions
E. Casovač
F. Pečicí sonda (pouze u vybraných modelů)

Ukazatele na displeji

OK	K potvrzení volby/nastavení.
<	K návratu o jednu úroveň v nabídce.
5	K vrácení posledního úkonu.

Ukazatele na displeji

K zapnutí a vypnutí funkci.

Funkce zvukového signálu je zapnutá.

Funkce zvukového signálu a ukončení přípravy je zapnutá.

Ukazatele na displeji

Je zapnutá pouze vyskakovací zpráva.

Odložený start je zapnutá.

Ke zrušení nastavení.

5. PŘED PRVNÍM POUŽITÍM

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

5.1 První připojení

Po prvním připojení se na displeji zobrazí uvítací zpráva.

Musíte nastavit: Jazyk, Displej jas, Tóny tlačítek, Hlasitost zv. signalizace, Denní čas.

5.2 První předehřívání a čištění

Před prvním použitím a kontaktem s potravinami předehřejte prázdný spotřebič. Ze spotřebiče může vycházet nepříjemný zápach a kouř. Během předehřívání místnost větrejte.

1. Odstraňte ze spotřebiče veškeré příslušenství a vyjímatelné drážky na rošty.

2. Nastavte funkci .Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 1 h.

3. Nastavte funkci .Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 15 min.
4. Nastavte funkci .Nastavte maximální teplotu. Nechte spotřebič pracovat po dobu 15 min.
5. Vypněte spotřebič a počkejte, dokud nevychladne.
6. Spotřebič a příslušenství otřete pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku.
7. Příslušenství a vyjímatelné drážky na rošty vložte zpět do jejich původní polohy.

6. DENNÍ POUŽÍVÁNÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

6.1 Pečicí funkce

STANDARDNÍ

Gril

Ke grilování tenkých kusů potravin a opékání chleba.

Turbo gril

K pečení velkých kusů masa nebo drůbeže s kostmi na jedné úrovni. K zapěkání a pečení dozlatova.

Pravý horký vzduch

K pečení masa a koláčů. Nastavte nižší teplotu než při použití funkce Horní/spodní ohřev, protože ventilátor rovnoměrně rozvádí teplo uvnitř trouby.

Mražené potraviny

Ideální pro hotová jídla (např. hranolky, krokety nebo jarní závitky).

	Horní/spodní ohřevK pečení a opékání jídel na jedné úrovni trouby.
	PizzaNejvhodnější pro pečení pizzy a dalších pokrmů, které vyžadují více tepla zespodu.
	Spodní ohřevTuto funkci zvolte po dokončení přípravy, pokud je potřeba dopéct jídlo zespodu dozlatova. Použijte nejnižší úroveň roštu.
	Pečení chlebaK pečení chleba.
	Kynutí těstaK urychlení kynutí těsta. Povrch těsta zakryjte, aby nevysychalo.
	iBěhem některých pečicích funkcí se přiteplotě nižší než 80 °C může osvětlení automaticky vypnout.

SPECIALITY

	ZavařováníChcete-li zavařit zeleninu a ovoce, vložte zavařovací sklenice do plechu na pečení naplněného vodou. Použijte žáruvzdorné sklenice s bajonetovými nebo šroubovací-mi uzávěry stejné velikosti. Použijte nejniž-ší polohu roštu.
	SušeníK sušení krájeného ovoce, zeleniny a hub.Aby mohl vlhký vzduch uniknout a ovoce se lépe usušilo, doporučuje se během su-šení občas otevřít dvířka trouby.
	Ohřev talířůK předehřátí talířů k servírování.
	RozmrazováníK rozmrazování potravin (zeleniny a ovo-ce). Doba rozmrazování závisí na množ-ství a velikosti zmražených potravin.
	Gratinované pokrmyPro pokrmy jako lasagne nebo zapečené brambory. K zapékání a pečení dozlatova.
	Nízkoteplotní pečeníPříprava jídla při nízké teplotě. Je ideální k přípravě choulostivých potravin (např. hovězího, telecího nebo jehněčího).

	Uchovat tepléK udržení teploty jídla. Upozorňujeme, že některé pokrmy se mohou i nadále péci a vysoušet, zatímco se udržují teplé. V případě potřeby pokrmy zakryjte.
	Vlhký horkovzduchTato funkce slouží k úspoře energie při pečení. Při použití této funkce se teplota ve vnitřku spotřebiče může lišit od nastavené teploty. Je využito zbytkové teplo. Může dojít ke snížení tepelného výkonu. Další informace naleznete v kapitole „Denní používání“, Poznámky: Vlhký horkovzduch.

6.2 Poznámky: Vlhký horkovzduch

Tato funkce byla použita ke splnění energetické třídy a požadavku na ekodesign (podle směrnice EU 65/2014 a EU 66/2014). Testy podle normy: IEC/EN 60350-1.

Dvířka trouby by měla být během pečení zavřená, aby nedošlo k přerušení funkce a aby trouba fungovala co nejúsporněji.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách.

Pokyny k pečení najdete v kapitole „Tipy a rady“, Vlhký horkovzduch. Obecná doporučení ohledně úspory energie najdete v kapitole „Energetická účinnost“, Tipy pro úsporu energie.

6.3 Nastavení: Heating functions

1. Zapněte spotřebič. Na displeji se zobrazí výchozí pečicí funkce a teplota.

2. Stisknutím symbolu pečicí funkce přejděte do dílčí nabídky.

1. Zvolte pečicí funkci a stiskněte .OK

2. Nastavte teplotu. Stiskněte .OK

3. Stiskněte START.

4. -stisknutím vypnete pečicí funkci.

5. Vypněte spotřebič.

6.4 Nabídka

Stisknutím — vstupte do nabídky.

Položka nabídky Popis

Podporované Vaření Zobrazi automatické programy.

Čištění Zobrazi čistici progra-my.

Oblíbené Zobrazi oblíbená nastavení.

Funkce Slouží k nastavení konfigurace spotřebiče.

Nastavení Nastavení Slouží k nastavení konfigurace spotřebiče.

Obsluha Zobrazi verzi softwaru a konfiguraci.

Dílčí nabídka pro: Funkce

Dílčí na-bídka	Popis
Osvětlení Slouží k zapnutí a vypnutí osvětlení.
Dětská bezp. pojistka	Brání náhodnému zapnutí spotřebiče.
Rychlé za-hřátí	Zkracuje čas zahřívání. Tato funkce je dostupná pouze u některých pečicích funkcí.
Formát digi-tálních hodin	Slouží ke změně formátu zobrazování časových údajů.

Dílčí nabídka pro: Nastavení

Nastavení
Dílčí na-bídka	Popis
Jazyk Slouží k nastavení jazyka spotřebiče.
Displej jas K nastavení jasu displeje.

Dílčí na-bídka	Popis
Tóny tlačítek K zapnutí a vypnutí tónů dotykových políček. Ozvučení nelze vypnout u 1.
Hlasitost zv. signalizace	K nastavení hlasitosti tónů tlačítek a signalizace.
Denní čas K nastavení aktuálního času a data.

Obsluha

Dílčí na-bídka	Popis
Režim demo Aktivační / deaktivační kód: 2468
Verze soft-ware	Informace o verzi softwaru.
Zrušit vše-chna nastavení	K obnovení továrního nastavení.

6.5 Nastavení: Podporované Vaření

Podporované Vaření Podnabídka se skládá ze sady doplňkových funkcí a programů určených pro speciální pokrmy. Každý pokrm v této podnabídce je vybaven vhodným nastavením. Čas a teplotu lze během pečení upravovat.

U některých pokrmů můžete také péct pomocí Automatická váha.

1. Zapněte spotřebič.
2. Stiskněte .
3. Stiskněte . Zadejte Podporované Vaření.
4. Zvolte pokrm nebo druh jídla.
5. Vložte potraviny do spotřebiče a stiskněte START

Když funkce skončí, zkontrolujte, zda je jídlo hotové. Dle potřeby prodlužte dobu připravy.

7. DOPLŇKOVÉ FUNKCE

7.1 Oblíbené ☆

Můžete uložit až 3 ze svých oblíbených nastavení, jako je pečicí funkce a doba přípravy.

1. Zapněte spotřebič.
2. Zvolte upřednostňované nastavení.
3. Stiskněte

4. Vyberte: Oblíbené / Save current settings.

5. Stisknutím + přidáte nastavení do seznamu: Oblíbené.

6. Stiskněte .OK

- stisknutím resetujete nastavení.

- stisknutím zrušíte nastavení.

7.2 Function lock

Tato funkce brání náhodné změně funkce spotřebiče.

1. Zapněte spotřebič.
2. Nastavte pečicí funkci.
3. Současným stisknutím funkci.

Současným stisknutím a vypněte funkci.

7.3 Dětská bezp. pojistka

Tato funkce brání náhodnému zapnutí spotřebiče.

1. Zapněte spotřebič.
2. Stiskněte .
3. Zvolte Funkce / Dětská bezp. pojistka.
4. Stiskněte písmena kódu v abecedním pořadí.

Je zapnuto Dětská bezp. pojistka. Když je tato funkce zapnutá, přejděte na: K dispozici je Časovač a osvětlení.

Abyste mohli spotřebič používat, stiskněte písmena kódu v abecedním pořadí.

7.4 Automatické vypnutí

Pokud je zapnutá pečicí funkce a neproběhne změna žádných nastavení, spotřebič se z bezpečnostních důvodů po určité době automaticky vypne.

	(°C) (h)
30 - 115 12.5
120 - 195 8.5
200 - 245 5.5
250 – maximální 3

Pokud chcete pečicí funkci spustit na dobu delší, než je doba automatického vypnutí, nastavte dobu vaření. Viz kapitola „Funkce hodin“.

Automatické vypnutí nefunguje s funkcemi: Osvětlení, End time.

7.5 Chladicí ventilátor

Když je spotřebič v provozu, chladicí ventilátor se automaticky zapne, aby udržoval povrch spotřebiče chladný. Pokud spotřebič vypnete, chladicí ventilátor bude dál pracovat až do úplného ochlazení spotřebiče.

8. FUNKCE HODIN

8.1 Clock functions description

Funkce Popis

Časovač K nastavení délky přípravy jídla. Maximální hodnota je 23 h 59 min.Co se stane, když uplyne čas, můžeténastavit nastavením preferovaného:Ukončit akci.

Funkce Popis

Ukončit akci	Zvukový signál – po uplynutí času zazní zvukový signál. Tuto funkci můžete za-dat kdykoliv, i u vypnutého spotřebiče.
	Zvukový signál a ukončení pečení – po uplynutí času zazní zvukový signál a pečicí funkce se vypne.
	Jen pop-up zprávy – po uplynutí času se na displeji zobrazí zpráva. Tuto funk-ci můžete zadat kdykoliv, i u vypnutého spotřebiče.
Odložený start	K odložení startu nebo konce přípravy jídla.

Funkce Popis

Prodloužení doby pečení Slouží k prodloužení doby přípravy.

Časovač Slouží k zobrazení délky provozu spotřebiče. Maximální hodnota je 23 h 59 min. Funkci můžete zapnout a vypnout. Tato funkce nemá žádný vliv na provoz spotřebiče.

8.2 Nastavení: Denní čas

1. Zapněte spotřebič.
2. Stiskněte: Denní čas.
3. Nastavte čas.
4. Stiskněte .OK

8.3 Nastavení: Časovač

1. Zvolte pečicí funkci a nastavte teplotu.
2. Stiskněte ⏻.

3. Nastavte čas.
   Preferované ukončení akce můžete zvolit stisknutím .

4. Stiskněte . Opakujte, dokud se na displeji nezobrazí hlavní obrazovka. Když zbývá 10 % doby přípravy a jídlo se nezdá být hotové, můžete prodloužit dobu přípravy. Také můžete změnit pečicí funkci. Stisknutím +1min prodloužíte dobu přípravy.

9. POUŽÍVÁNÍ PŘÍSLUŠENSTVÍ

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

9.1 Vkládání příslušenství

Dostupné příslušenství v závislosti na modelu. Naskenujte QR kód a zkontrolujte, jak používat příslušenství dodané s vaším spotřebičem. Volitelné příslušenství si můžete objednat samostatně. Ohledně dalších informaci se obrat'te na svého místního dodavatele.

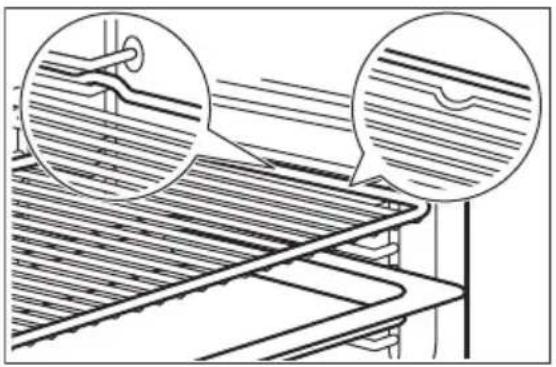

Malý zářez nahoře zajišťuje vyšší bezpečnost a chrání proti překlopení. Tyto zářezy také

8.4 Nastavení: Odložený start

1. Nastavte pečicí funkci a teplotu.
2. Stiskněte
3. Nastavte dobu přípravy.
4. Stiskněte . • • •
5. Stiskněte: Odložený start.
6. Zvolte požadovaný čas spuštění.
7. Stiskněte OK. Opakujte, dokud se na displeji nezobrazí hlavní obrazovka.

8.5 Nastavení: Časovač

1. Stiskněte .
2. Stiskněte • • • .
3. Stiskněte: Časovač.
4. Posunutím nebo stisknutím zobrazíte dobu provozu na hlavní obrazovce.
5. Stiskněte . Opakujte, dokud se na displeji nezobrazí hlavní obrazovka.

8.6 Změna nastavení časovače

Nastavený čas lze změnit kdykoliv během přípravy jídla.

1. Stiskněte .
2. Nastavte hodnotu časovače.
3. Stiskněte .OK

fungují jako ochrana proti překlopení. Okraj kolem roštu slouží jako ochrana proti sklouznutí varných nádob z roštu.

Vložte příslušenství (tvarovaný rošt / plech na pečení) mezi vodicí lišty drážky roštu. Ujistěte se, že se rošt dotýká zadní strany vnitřku trouby a nožičky směřují dolů.

Pokud má váš plech sklon, umístěte jej směrem k zadní části vnitřku trouby.

Pokud je na příslušenství nápis, ujistěte se, že je otočeno směrem k vám.

Pokud používáte plech s otvory, umístěte pod něj plech na pečení / pánev na odkapávající tekutiny.

10. TIPY A RADY

10.1 Doporučení k pečení

Teploty a časy připravy v tabulkách jsou pouze orientační. Závisí na receptu a kvalitě a množství použitých přísad.

Váš spotřebič může péct jinak, než jak jste byli zvyklí u starého spotřebiče. Níže uvedené rady představují doporučená nastavení teploty, délky přípravy a polohy roštu pro specifické druhy pokrmů.

Polohy roštů v troubě se počítají zdola.

Jestliže nemůžete najít nastavení pro konkrétní recept, snažte se vybrat podobný.

Tipy pro úsporu energie naleznete v kapitole „Energetická účinnost“.

Symboly použité v tabulkách:

	Druh jídla
	Pečicí funkce
	Teplota
	Příslušenství

Poloha roštu

Čas pečení (min)

10.2 Vlhký horkovzduch – doporučená příslušenství

Používejte formy a nádoby z tmavého kovu a s povrchovou vrstvou. Pohlcují teplo lépe než nádoby ze světlého kovu a s reflexní úpravou.

• Plech na pizzu – tmavý, s povrchovou vrstvou, průměr 28cm
• Zapékací mísa – tmavá, s povrchovou vrstvou, průměr 26cm
• Pečicí šálky – keramické, průměr 8cm, výška 5 cm
• Dortový korpus – tmavý, s povrchovou vrstvou, průměr 28cm

10.3 Vlhký horkovzduch

Nejlepších výsledků dosáhnete, budete-li se řídit doporučenou dobou pečení v tabulce níže.

		°C	☐	☑
Sweet rolls, 16 kusů plech na pečení nebo pekáčna zachycení tuku		180 2 20 - 30
Rolls, 9 kusů plech na pečení nebo pekáčna zachycení tuku		180 2 30 - 40
Pizza, frozen, 0,35 kg tvarovaný rošt 220 2 10 - 15
		°C	☐	☐
Swiss Roll plech na pečení nebo pekáčna zachycení tuku		170 2 25 - 35
Brownie plech na pečení nebo pekáčna zachycení tuku		175 3 25 - 30
Soufflè, 6 kusů keramické pečicí šálky na tvarovaný rošt		200 3 25 - 30
Sponge flan base dortový korpus na tvarovanýrošt		180 2 15 - 25
Victoria sandwich zapěkací mísa na tvarovanýrošt		170 2 40 - 50
Poached fish, 0,3 kg plech na pečení nebo pekáčna zachycení tuku		180 3 20 - 25
Whole fish, 0,2 kg plech na pečení nebo pekáčna zachycení tuku		180 3 25 - 35
Fish fillet, 0,3 kg plech na pizzu na tvarovanýrošt		180 3 25 - 30
Poached meat, 0,25 kg	plech na pečení nebo pekáčna zachycení tuku	200 3 35 - 45
Shashlik, 0,5 kg plech na pečení nebo pekáčna zachycení tuku		200 3 25 - 30
Cookies, 16 kusů plech na pečení nebo pekáčna zachycení tuku		180 2 20 - 30
Macaroons, 24 kusů plech na pečení nebo pekáčna zachycení tuku		180 2 25 - 35
Muffins, 12 kusů plech na pečení nebo pekáčna zachycení tuku		170 2 30 - 40
Savory pastry, 20 kusů	plech na pečení nebo pekáčna zachycení tuku	180 2 25 - 30
Short crust biscuits,20 kusů	plech na pečení nebo pekáčna zachycení tuku	150 2 25 - 35
Tartlets, 8 kusů plech na pečení nebo pekáčna zachycení tuku		170 2 20 - 30
Vegetables, poached,0,4 kg	plech na pečení nebo pekáčna zachycení tuku	180 3 35 - 45
Vegetarian omelette plech na pizzu na tvarovanýrošt		200 3 25 - 30
Mediterranean vegetables, 0,7 kg	plech na pečení nebo pekáčna zachycení tuku	180 4 25 - 30

10.4 Informace pro zkušebny

Testy podle normy IEC 60350-1.

			°C
Small cakes, 20 per tray Horní/spodní ohřev Baking tray 3 170 20 - 35
Small cakes, 20 per tray Pravý horký vzduch Baking tray 3 150 - 160 20 - 35
Small cakes, 20 per tray Pravý horký vzduch Baking tray 2 a 4 150 - 160 20 - 35
Apple pie, 2 tins ∅20 cm Horní/spodní ohřev Wire shelf 2 180 70 - 90
Apple pie, 2 tins ∅20 cm Pravý horký vzduch Wire shelf 2 160 70 - 90
Fatless sponge cake, cake mould ∅26 cm 1)	Horní/spodní ohřev Wire shelf 2 170 40 - 50
Fatless sponge cake, cake mould ∅26 cm 1)	Pravý horký vzduch Wire shelf 2 160 40 - 50
Fatless sponge cake, cake mould ∅26 cm 1)	Pravý horký vzduch Wire shelf 2 a 4 160 40 - 60
Short bread Pravý horký vzduch Baking tray 3 140 - 150 20 - 40
Short bread Pravý horký vzduch Baking tray 2 a 4 140 - 150 25 - 45
Short bread Horní/spodní ohřev Baking tray 3 140 - 150 25 - 45
Toast 1)	Gril Wire shelf 4	max.	1 - 5

1) Nechte spotřebič 10 minut předehřát.

11. ČIŠTĚNÍ A ÚDRŽBA

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

11.1 Poznámky k čištění

Čisticí prostředky

• Přední stranu spotřebiče očistěte pouze hadříkem z mikrovlákna namočeným v roztoku teplé vody a šetrného mycího prostředku. Očistěte a zkontrolujte těsnění dvířek kolem rámu vnitřku trouby.
• Kovové plochy očistěte pomocí čisticího roztoku.
• Skvrny vyčistěte pomocí šetrného čisticího prostředku. Nenanášejte ho na katalytickou vrstvu.

Každodenní použití

• Po každém použití vyčistěte vnitřek spotřebiče. Hromadění mastnoty či zbytků jídel může způsobit požár.
• Ve spotřebiči nebo na skleněných panelech dvířek se může srážet vlhkost.

Chcete-li kondenzaci omezit, nechte spotřebič před přípravou jídla na 10 minut předehřát. Ve spotřebiči neuchovávejte potraviny déle než 20 minut. Po každém použití vysušte vnitřek spotřebiče pouze hadříkem z mikrovlákna.

Příslušenství

• Všechno příslušenství vyčistěte po každém použití a nechte jej oschnout. Použijte pouze hadřík z mikrovlákna namočený v roztoku teplé vody a šetrného mycího prostředku. Nečistěte příslušenství v myčce nádobí.
• Nepřilnavé příslušenství nečistěte pomocí abrazivních čisticích prostředků nebo ostrých předmětů.

11.2 Vyjmutí drážek na rošty

Chcete-li spotřebič vyčistit, vyjměte drážky na rošty.

1. Vypněte spotřebič a počkejte, dokud nevychladne.

2. Odtáhněte přední část konstrukce roštových drážek od postranní stěny.

3. Odtáhněte zadní konec konstrukce roštových drážek od postranní stěny a vyjměte ji.

1 2

1. Drážky na rošty nainstalujte stejným postupem v opačném pořadí.

Jsou-li dodány teleskopické výsuvy, musí jejich čepy směřovat dopředu.

11.3 Katalytický kryt ventilátoru

Kryt ventilátoru je potažen vrstvou katalytického smaltu. Absorbuje tuk, který se na stěnách usazuje při provozu trouby. Pro podporu procesu samočištění pravidelně zahřívejte prázdnou troubu.

Skvrny nebo změna zbarvení katalytické vrstvy nemají na čištění vliv.

1. Vypněte spotřebič a počkejte, dokud nevychladne.
2. Vyjměte všechno příslušenství.
3. Spodní část spotřebiče a vnitřní sklo dvířek očistěte měkkým hadříkem namočeným v roztoku teplé vody a šetrného mycího prostředku.
4. Zapněte spotřebič.
5. Stiskněte /Čištění.
6. Nastavte funkci: Čištění.
7. Stiskněte ZAPNOUT.
8. Po dokončení čištění zazní zvukový signál. Spotřebič se vypne.
9. Jakmile spotřebič vychladne, vyčistěte vnitřek trouby pomocí měkkého hadříku.

11.4 Odstranění a instalace dvířek

Dvířka trouby se skládají ze tří skleněných panelů. Dvířka trouby a vnitřní skleněné panely lze za účelem čištění demontovat. Před demontáží skleněných panelů si přečtěte celou kapitolu „Odstranění a instalace dvířek“.

POZOR!

Spotřebič bez skleněných panelů nepoužívejte.

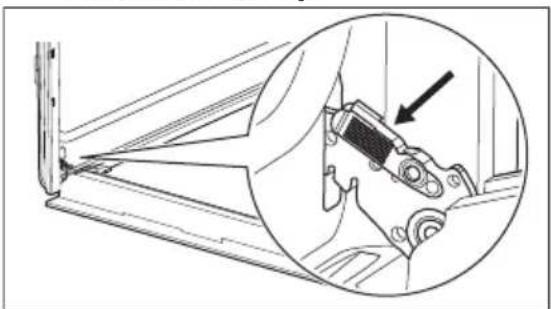

1. Dvířka trouby zcela otevřete a podržte oba dveřní závěsy.

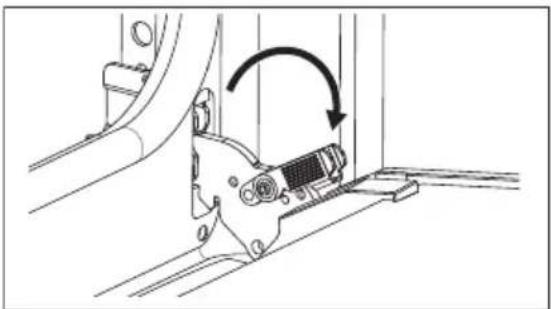

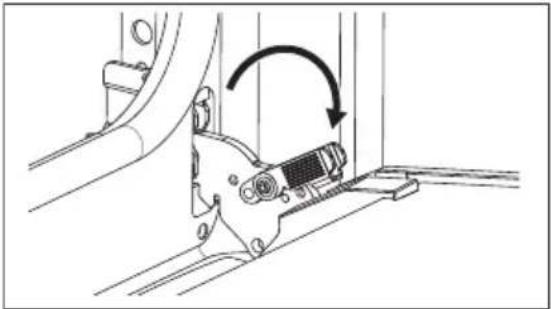

1. Zvedněte západky a táhněte za ně, dokud necvaknou.

1. Napůl přivřete dvířka trouby do první polohy otevření. Pak dvířka nadzdvihněte a vytáhněte z jejich umístění.

1. Dvířka položte na měkkou látku na rovné podložce.

2. Uchopte okrajovou lištu B na horní straně dvířek na obou stranách a zatlačením směrem dovnitř uvolněte svorku těsnění.

2 B 1

1. Vytáhněte okrajovou lištu dopředu a vyjměte ji.

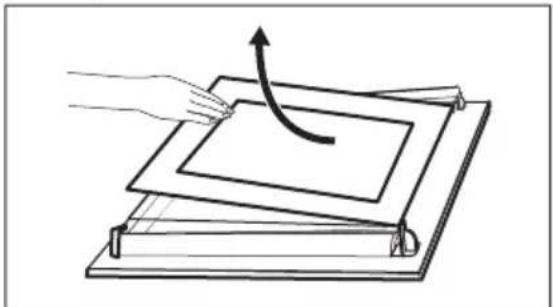

2. Uchopte skleněné panely dvířek za horní okraj a opatrně je postupně vytáhněte ven. Začněte horním panelem. Ujistěte se, že sklo zcela sklouzne z držáků.

1. Skleněné panely omyjte vodou s mycím prostředkem. Skleněné panely opatrně osušte. Skleněné panely nemyjte v myčce nádobí.
2. Po výčištění skleněné panely a dvířka trouby opět nasad'te.

Jsou-li dvířka správně nainstalována, uslyšíte při zavírání západek cvaknutí.

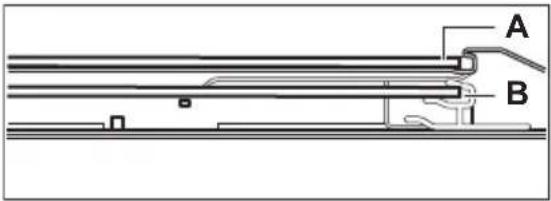

Dávejte pozor, abyste skleněné panely (Aa

B) nasadili zpět ve správném pořadí.

Zkontrolujte symbol / potisk na straně skleněného panelu. Každý skleněný panel vypadá odlišně, aby se usnadnila jejich demontáž a montáž.

Při správné instalaci dveřní lišta zacvakne.

A B

12. ODSTRAŇOVÁNÍ ZÁVAD

VAROVÁNÍ!

Viz kapitoly o bezpečnosti.

Dávejte pozor, abyste prostřední skleněný panel nainstalovali správně do jeho umístění.

A B

11.5 Výměna žárovky

VAROVÁNÍ!

Nebezpečí úrazu elektrickým proudem. Žárovka může být horká.

1. Vypněte spotřebič a počkejte, dokud nevychladne.
2. Spotřebič odpojte od elektrické sítě.
3. Položte hadřík na dno trouby.

POZOR!

Halogenovou žárovku vždy držte hadříkem, aby se na žárovce nespalovaly zbytky mastnoty.

Zadní žárovka

1. Skleněným krytem otočte a sejměte jej.
2. Skleněný kryt vyčistěte.
3. K výměně použijte vhodnou žárovku odolnou proti teplotě 300 °C.
4. Nasad'te skleněný kryt.

12.1 Co dělat, když...

Popis problému Příčina a náprava
Spotřebič nelze zapnout ani použí-vat.	Spotřebič není zapojen do elektrické sítě nebo je zapojen nesprávně.
Spotřebič se neohřívá. Hodiny nejsou nastavené.Pro nastavení hodin viz kapitolu „Funkce hodin“.
Osvětlení je vypnuté. Spálená žárovka. Vyměňte žárovku.Pro podrobné informace viz kapitolu „Údržba a čištění“.
i Výpadek proudu vždy čištění zastaví. Je-li čištění přerušené výpadkem proudu, zopakujte jej.

12.2 Chybové kódy

Když dojde k chybě software, na displeji se zobrazí chybová zpráva. Seznam problémů naleznete v tabulce níže.

Kód a popis Řešení
F102 – dvířka nejsou zcela zavřená nebo je rozbitý zámek dveří. 1)	Zavřete dvířka.Spotřebič vypněte a zapněte.
F240, F439 – dotyková tlačítka na displeji nefungují správně.	Vyčistěte povrch displeje. Ujistěte se, že na dotykových políčcích nejsou nečistoty.
F908 – systém spotřebiče se nemůže připojit k ovládacímu panelu.	Spotřebič vypněte a zapněte.

1) Pokud se tato chybová zpráva nadále zobrazuje na displeji, znamená to možné vypnutí chybného podsystému. V takovém případě se obrat'te na autorizované servisní středisko.

12.3 Servisní údaje

Pokud problém nemůžete vyřešit sami, obrat'te se na svého prodejce nebo autorizované servisní středisko.

Potřebné údaje pro servisní středisko najdete na typovém štítku. Typový štítek se nachází na předním rámu spotřebiče. Je vidět, když otevřete dvířka. Typový štítek ze spotřebiče neodstraňujte.

Doporučujeme vám zapsat si údaje sem:

Model (MOD.) :

Výrobní číslo (PNC):

Sériové číslo (S.N.):

13. ENERGETICKÁ ÚČINNOST

13.1 Informační list výrobku a informace o výrobku dle nařízení EU o energetických štítcích a ekodesignu

Jméno dodavatele Electrolux
Označení modelu	LOE8F38S 949287703LOE8F38V 949287701LOE8F38X 949287702LOE8F38Z 949287700
Index energetické účinnosti 81.2
Třída energetické účinnosti A+
Spotřeba energie při standardním zatížení, konvenční ohřev 0.93 kWh/cyklus
Spotřeba energie při standardním zatížení, režim nuceného větrá-ku	0.69 kWh/cyklus
Počet dutin 1
Zdroj tepla Elektrická energie
Objem 72 l
Typ trouby Vestavná trouba
Hmotnost	LOE8F38S 29.3 kg
	LOE8F38V 30.6 kg
	LOE8F38X 29.3 kg
	LOE8F38Z 29.3 kg
IEC/EN 60350-1 - Elektrické spotřebiče na vaření pro domácnost – část 1: Rozsahy, trouby, parní trouby a grily - Metody měření výkonu.

13.2 Informace o výrobku týkající se spotřeby energie a maximální doby do dosažení příslušného režimu nízké spotřeby energie

Spotřeba energie v pohotovostním režimu 0.8 W
Maximální doba potřebná k tomu, aby zařízení automaticky dosáhlo příslušného režimu nízké spotřeby energie	20 min

13.3 Tipy pro úsporu energie

Následující tipy vám pomohou ušetřit energii při používání spotřebiče.

Ujistěte se, že jsou dvířka spotřebiče při jeho provozu zavřená. Během pečení neotvírejte dvířka spotřebiče příliš často. Těsnění dvířek udržujte čisté a kontrolujte, zda je na svém místě řádně uchyceno.

Pro účinnější úsporu energie používejte kovové nádobí a formy a nádoby z tmavého kovu a s povrchovou vrstvou.

Spotřebič před vařením nepředehřívejte, pokud to není výslovně doporučeno.

Připravujete-li několik jídel najednou, snažte se, aby prodlevy při pečení byly co nejkratší.

Horkovzdušné pečení

Je-li to možné, pro úsporu energie používejte funkce pečení s ventilátorem.

Zbytkové teplo

Je-li doba pečení delší než 30 minut, snižte teplotu spotřebiče na minimum 3–10 minut před koncem pečení. Pečení bude

pokračovat i nadále díky zbytkovému teplu uvnitř spotřebiče.

Zbytkové teplo můžete využít k uchování teploty jídla nebo ohřevu jiného pokrmu.

Po vypnutí spotřebiče se na displeji zobrazuje zbytkové teplo nebo teplota.

Je-li spuštěn program s Duration a doba pečení je delší než 30 minut, topné články se u některých funkcí spotřebiče automaticky vypnou dříve.

Uchování teploty jídla

Chcete-li využít zbytkové teplo k uchování teploty jídla, zvolte nejnižší možné nastavení teploty. Na displeji se zobrazí ukazatel zbytkového tepla nebo teplota.

Pečení s vypnutým osvětlením

Při pečení vypněte osvětlení. Zapněte ho pouze tehdy, když ho skutečně potřebujete.

Vlhký horkovzduch

Tato funkce slouží k úspoře energie při pečení.

Pokud používáte tuto funkci, osvětlení se automaticky vypne po 30 sekundách.

Osvětlení můžete znovu zapnout, ale omezíte tím předpokládanou úsporu energie.

14. POZNÁMKY K OCHRANĚ ŽIVOTNÍHO PROSTŘEDÍ

Recyklujte materiály označené symbolem Obaly vyhod'te do příslušných odpadních kontejnerů k recyklaci. Pomáhejte chránit životní prostředí a lidské zdraví a recyklovat elektrické a elektronické spotřebiče určené k

likvidaci. Spotřebiče označené příslušným symbolem helikvidujte spolu s domovním odpadem. Spotřebič odevzdejte v místním sběrném dvoře nebo kontaktujte místní úřad.

1.2 Všeobecná bezpečnost'

Celkový výkon (W) Čast' kábla (mm²)

maximum 1 380 3x0.75

maximum 2 300 3x1

maximum 3 680 3x1.5

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

- Ak treba dat' spotrebič opravit', obrát'te sa na autorizované servisné stredisko.

4.1 Prehlad ovládacieho panela

1 2 3 5 6

Ukazovatele na displeji

OK

Na displeji sa po prvom pripojení zobrazí uvítacie hlásenie.

Pokyny ohladom varenia nájdete v kapitole „Rady a tipy“, Vlhký horúci vzduch.

1. Zapnite spotrebič. Na displeji sa zobrazí predvolená funkcia ohrevu a teplota.
2. Stlačte symbol funkcie ohrevu, aby ste vstúpili do podponuky.
3. Vyberte funkciu ohrevu a stlačte .OK
4. Nastavte teplotu. Stlačte tlačidlo .OK
5. Stlačte tlačidlo . START
6. Stlačením vypnite funkciu ohrevu.
7. Vypnite spotrebič.

6.4 Ponuka

Na umožnenie používania spotrebiča stlačte písmená kódu v abecednom poradí.

7.4 Automatické vypínanie

1. Vyberte funkciu ohrevu a nastavte teplotu.
2. Stlačte tlačidlo: .

9. POUŽÍVANIE PRÍSLUŠENSTVA

VAROVANIE!

1. Nastavte funkciu ohrevu a teplotu.
2. Stlačte tlačidlo:
3. Nastavte čas varenia.
4. Stlačte tlačidlo: . • • •
5. Stlačte tlačidlo: Odložený štart.
6. Vyberte požadovaný čas spustenia.
7. Stlačte . Škon opakujte, kým sa na displeji nezobrazí hlavná obrazovka.

1. Stlačte tlačidlo
2. Stlačte tlačidlo: Časovač.
3. Posunutím alebo stlačením 🚪 zobrazíte času prevádzky na hlavnej obrazovke.
4. Stlačte . Ukon opakujte, kým sa na displeji nezobrazí hlavná obrazovka.

8.6 Zmena nastavení časovača

Tipy na úsporu energie nájdete v kapitole „Energetická účinnost“.

Symboly použité v tabuľkách:

Druh potravín

Funkcia ohrevu

Teplota

Príslušenstvo

Úroveň roštu v rúre

Čas prípravy (min)

Čistiace prostriedky

• Prednú stranu spotrebiča očistite iba handričkou z mikrovlákien namočenou v teplej vode s jemným čistiacim prostriedkom. Vyčistite a skontrolujte tesnenia dvierok okolo rámu dutiny.
• Na čistenie kovových povrchov použite čistiaci roztok.

- Škvrny vyčistite s miernym čistiacim prostriedkom. Neaplikujte ho na katalytické povrchy.

spotrebiča po každom použití osušte len handričkou z mikrovlákien.

Príslušenstvo

1. Západky nadvihnite a potiahnite, kým nezacvaknú.

1. Rám dvierok vyberte potiahnutím smerom dopredu.
2. Sklenené panely dvierok uchopte za horný okraj a opatrne ich vytiahnite jeden za druhým. Začnite od horného panela. Uistite sa, že sklenený panel sa úplne vysunie z podpier.

11.5 Výmena osvetlenia

VAROVANIE!

Hrozí nebezpečenstvo zásahu elektrickým prúdom.

Zlyhanie napájania vždy zastaví čistenie. Zopakujte čistenie, ak je prerušené zlyhaním napájania.

12.2 Poruchové kódy

Ak problém nedokážete odstránit' sami, kontaktujte vášho predajcu alebo autorizované servisné stredisko.

Sériové číslo (S.N.):

13. ENERGETICKÁ ÚČINNOSŤ

V záujme vyššej úspory energie používajte tmavý matný kovový riad a nádoby.

Ked' spotrebič vypnete, na displeji sa zobrazí zvyškové teplo alebo teplota.

Pečenie s vypnutým osvetlením
